Volkswagen Arteon (2017-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Arteon (2017–2019), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Pojistky a relé Volkswagen Arteon (2017-2019)
Volkswagen Arteon je auto vyráběné od roku 2017. Patří do vyšší střední třídy (segment E). Arteon je nástupcem modelu CC. Je tedy vlajkovým produktem společnosti ve Wolfsburgu. Název není náhodný, je kombinací slov Art a eon, tedy umění a odkaz na Phideon (model VW dostupný na čínském trhu).
Rok výroby: 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Arteon (2017-2019) je pojistka 12 v jednotce pojistek
Pojistková skříňka kabina
Poloha pojistkové skříňky
Volant vlevo:
Pojistková skříňka se nachází za odkládací schránkou vlevo od přístrojové desky.
Volant vpravo:
Pojistková skříňka se nachází za krytem vlevo od odkládací schránky.

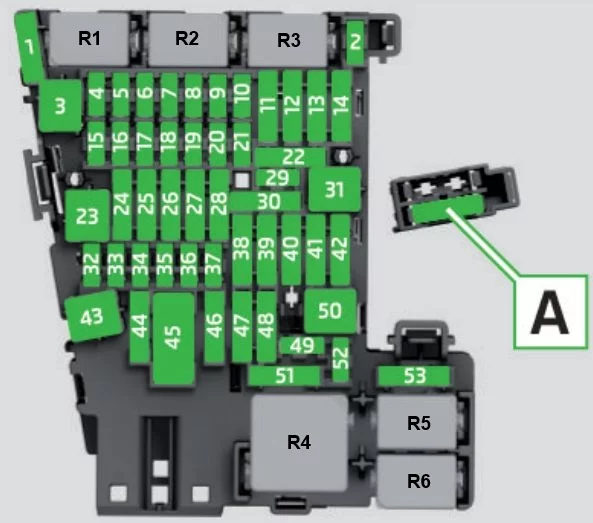

Schéma pojistkové skříňky
Přiřazení pojistek a relé v kabině
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 30A | Jednotka řízení vytápění kapaliny reduktoru -J891- |
| 2 | 10 A | Jednotka řízení elektroniky sloupku řízení -J527- |
| 3 | – | – |
| 4 | 7,5 A/
10 A. |
Hlasitý klakson -H12- |
| 5 | 5A /
7,5A |
Diagnostické rozhraní datové sběrnice -J533- |
| 6 | 5A/
7,5A |
Páka převodovky -E313- |
| 7 | 10 A | Kontrola vytápění a klimatizace -EX21-;
Jednotka řízení a zobrazení systému klimatizace zadní části -E265-; Přijímač dálkového ovládání pro vytápění chladicí kapaliny -R149-; Relé vytápění zadního okna -J9-; Analogové hodiny -Y-; Jednotka řízení systému monitorování tlaku pneumatik -J502 -. |
| 8 | 7,5 A /
10 A. |
Otočný spínač světlometů -EX1-;
Tlačítko elektromechanické parkovací brzdy -E538-; Senzor deště a světla -G397-; Diagnostický konektor -U31-; Senzor alarmu proti krádeži -G578-; Osvětlení zadní levé strany -L181-; Osvětlení zadní pravé strany -L182-; Přední vnitřní osvětlení -WX1-; Senzor alarmu proti krádeži -G578-; Jednotka řízení pro osvětlení zatáček a průtoku světlometů -J745-; Osvětlení kontur předních levých dveří -L251-; Osvětlení kontur zadních levých dveří -L253-; Osvětlení kontur předních pravých dveří -L252-; Osvětlení kontur zadních pravých dveří -L254-. |
| 9 | 5A /
7,5A |
Jednotka řízení elektroniky sloupku řízení -J527- |
| 10 | 7,5 A /
10 A. |
Jednotka zobrazení předního displeje a
jednotka řízení operační jednotky -J685-; Jednotka řízení displeje Head-up -J898-. |
| 11 | 40A | Jednotka řízení napájení na palubě -J519- |
| 12 | 20A | Jednotka řízení 1 pro informační elektroniku -J794-;
Jednotka řízení pro navigační systém -J856-1). |
| 13 | 25A | Přední levý bezpečnostní pás -NX10- |
| 14 | 40A | Jednotka řízení ventilátoru čerstvého vzduchu -J126- |
| 15 | 10 A | Jednotka řízení pro elektronické zamykání sloupku řízení -J764- |
| 16 | 7,5A | Dvoucestný zesilovač signálu pro mobilní telefony/služby
přenosu dat -J984- USB nabíjecí zásuvka 1 -U37- Odkládací schránka s rozhraním pro mobilní telefon -R265- USB koncentrátor -R293- |
| 17 | 7,5A | Vložka palubní desky -KX2-;
Jednotka řízení modulu nouzového volání a komunikační jednotka -J949-. |
| 18 | 7,5A | Jednotka řízení pro horní kameru -J928-;
Podpora zadního krytu -EX37-; Zadní horní kamera -R246-. |
| 19 | 7,5A | Rozhraní pro systém vkládání a startování -J965- |
| 20 | 7,5 A /
10 A / 15 A. |
Relé systému dávkování kapaliny reduktoru -J963-;
Relé podtlakové pumpy -J318-. |
| 21 | 15A | Jednotka řízení pohonu všech kol -J492- |
| 22 | 15A | Jednotka řízení detektoru přívěsu -J345- |
| 23 | 20A /
30A |
Jednotka řízení posuvného střešního okna -J245- |
| 24 | 40A | Jednotka řízení napájení na palubě -J519- |
| 25 | 30A | Kontrolér dveří řidiče -J386-
Kontrolér zadních dveří řidiče -J926- |
| 26 | 30A | Jednotka řízení napájení na palubě -J519- |
| 27 | 30A | Jednotka řízení napájení na palubě -J519- |
| 28 | 25A | Jednotka řízení detektoru přívěsu -J345- |
| 29 | 5A | Relé systému dálkového startování -J471- |
| 30 | 10 A | Relé systému dálkového startování -J471- |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 31 | 30A | Regulátor zadního krytu -J605- |
| 32 | 10 A | Přední kamera pro systémy asistence při jízdě -R242-;
Adaptivní tempomat -J428-; Řídicí jednotka pro asistenci při parkování -J446-; Řídicí jednotka pro asistenci při změně jízdního pruhu -J769-; Řídicí jednotka pro asistenci při změně jízdního pruhu 2 -J770-. |
| 33 | 5A /
7,5A |
Řídicí jednotka airbagu -J234- |
| 34 | 7,5A | Vnitřní zrcátko -EX5-
Relé pro napájecí zásuvky -J807- Spínač světel couvání -F4- Senzor tlaku chlazení -G805- Senzor kvality vzduchu -G238- Modul centrálního spínače na přístrojové desce -EX22- Modul spínače 1 ve středové konzole -EX23- Řídicí jednotka pro zvuky materiálů -J869- Tlačítko elektrické parkovací brzdy -E538- |
| 35 | 7,5 /
10A |
Diagnostické připojení -U31- |
| 36 | 5A /
7,5A |
Přední světlomet pravý -MX2- |
| 37 | 5A /
7,5A |
Přední světlomet levý -MX1- |
| 38 | 25A | Řídicí jednotka detektoru přívěsu -J345- |
| 39 | 30A | Regulátor předních dveří pravých -J387-
Regulátor zadních bočních dveří pravých -J927- |
| 40 | 20A | Zásuvka 12 V -U5-
Zásuvka 12 V 2 -U18- Zásuvka 12 V 3 -U19- |
| 41 | 25A | Bezpečnostní pás přední pravý -NX11- |
| 42 | 40A | Řídicí jednotka napájení na palubě -J519- |
| 43 | 40A | Řídicí jednotka digitálního audio balíku -J525- |
| 44 | 15A | Řídicí jednotka detektoru přívěsu -J345- |
| 45 | 15A | Řídicí jednotka pro nastavení sedadla řidiče -J810-
Ventilátor předního sedadla levého 1 -V514- Ventilátor opěradla předního sedadla levého 1 -V512- |
| 46 | 30A | Inverter DC/AC se zásuvkou, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A /
7,5A |
Přenosník polohy spojky -G476-
Relé startéru 1 -J906- Relé startéru 2 -J907- |
| 50 | 40A | Regulátor zadních dveří -J605- |
| 51 | 25A | Řídicí jednotka a zobrazení pro systém klimatizace vzadu -E265- |
| 52 | 15A | Elektronická řídicí jednotka pro tlumení -J250- |
| 53 | 30A | Hřídel vyhřívaného zadního okna -J9- |
| Relé: | ||
| R1 | Relé systému dávkování redukční kapaliny -J963- | |
| R2 | – | |
| R3 | – | |
| R4 | Relé napětí napájení terminálu 15 -J329- | |
| R5 | Hřídel vyhřívaného zadního okna -J9- | |
| R6 | Relé pro napájecí zásuvky -J807- |
V prostoru pojistkové skříňky se nacházejí i následující pojistky:
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| A | 15A | Řídicí jednotka pro nastavení
předního sedadla vpravo -EX34-; Ventilátor předního sedadla vpravo 1 -V518-; Ventilátor opěradla předního sedadla vpravo 1 -V516-; |
| B | 5A | Relé systému startování na dálku -J471- |
| C | 7,5A | USB nabíjecí zásuvka 1 -U37- |
| R1 | Relé systému startování na dálku -J471- |
Pojistková skříňka motorového prostoru

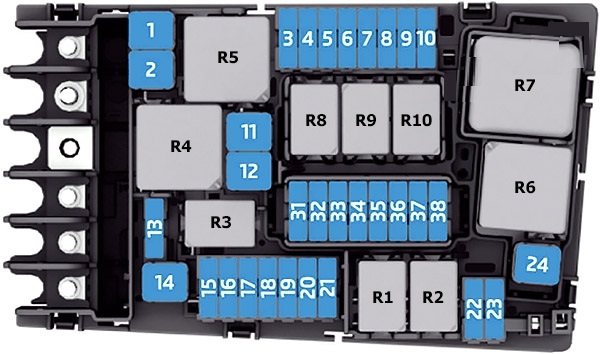

Schéma pojistkové skříňky
Přiřazení pojistek a relé v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 25A | Řídicí jednotka ABS -J104- |
| 2 | 40A /
60A |
Řídicí jednotka ABS -J104-;
Hydraulická pumpa ABS -V64-. |
| 3 | 15A 30A |
Kontrolér motoru -J623- |
| 4 | 5A /
7,5A / 10A |
Ventilátor chladiče -VX57-
Relé s vysokým tepelným výkonem -J360- Relé s nízkým tepelným výkonem -J359- Ventil na regulaci tlaku oleje -N428- Ventil na recirkulaci vzduchu turbokompresoru -N249- Ventil klapky sacího potrubí -N316- Ventil na kontrolu trysky chlazení pístu -N522- Senzor úrovně a teploty oleje -G266- Přepínací ventil turbíny -N529- Relé napájení pro komponenty motoru -J757- |
| 5 | 10 A | Ventil na regulaci tlaku paliva -N276-
Ventil na dávkování paliva -N290- Relé napájení pro komponenty motoru -J757- Přepínací ventil turbíny -N529- |
| 6 | 5A /
7,5A |
Spínač brzdových světel -F- |
| 7 | 7,5 A /
10 A / 15 A. |
Pumpa na chlazení stlačeného vzduchu -V188-
Ventil chladiva pro převodovku -N488- Ventil na uzavření chladiva -N82- Přídavná pumpa na vytápění -V488- Ventil chladiva pro hlavu válců -N489- Ventil na regulaci tlaku oleje -N428- Kontrolér nádrže paliva na detekci úniků -J909- |
| 8 | 15A | Lambda sonda 1 před katalyzátorem -GX10-
Lambda sonda 1 za katalyzátorem -GX7- Řídicí jednotka pro vysílač NOx -GX30- Řídicí jednotka pro vysílač NOx 2 -J881- |
| 9 | 5A /
10A |
Kontrolér výfukových ventilů -J883-
Kontrolér výfukových ventilů 2 -J945- Automatická řídicí jednotka pro čas zapnutí -J179- Vyhřívací prvek ventilátoru olejové vany -N79- Měřicí přístroj hmotnosti vzduchu -G70- Přídavná pumpa na vytápění -V488- Elektromagnetický ventil filtru s aktivním uhlím 1 -N80- Ventil na kontrolu vačkového hřídele výfuku 1 -N318- Ventil na kontrolu vačkového hřídele 1 -N205- |
| 10 | 15A / 20A | Řídicí jednotka pumpy paliva -J538- |
| 11 | 40A / 50A | Přídavný prvek vytápění vzduchu -Z35- |
| 12 | 40A | Přídavný prvek vytápění vzduchu -Z35- |
| 13 | 30A | Hydraulická pumpa 1 pro olej převodovky -V475- |
| 14 | 40A | Vyhřívané relé čelního skla -J47- |
| 15 | 15A | Relé klaksonu -J413- |
| 16 | 20A | Relé napájení pro komponent motoru -J757- |
| 17 | 7,5A | Řídicí jednotka motoru -J623-;
Řídicí jednotka ABS -J104-; Relé vyhřívaného čelního skla -J47-. |
| 18 | 5A / 7,5A | Řídicí jednotka monitoru baterie -J367-;
Diagnostické rozhraní datové sběrnice -J533-. |
| 19 | 30A | Řídicí jednotka motoru stěrače -J400- |
| 20 | 10 A | Klakson upozornění -H12- |
| 21 | 30A | Vyhřívané relé čelního skla 2 -J611- |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 22 | 5A / 7,5A | Kontrolér motoru -J623- |
| 23 | 30A | Motorek startování -B- |
| 24 | 40A | Pomocný prvek vytápění vzduchu -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Vyhřívané relé čelního skla 2 -J611- |
| 34 | 30A | Vyhřívané relé čelního skla 2 -J611- |
| 35 | 30A | Řídicí jednotka motoru stěrače -J400- |
| 36 | – | – |
| 37 | 30A | Pomocná řídicí jednotka vytápění -J364- |
| 38 | – | – |
| Relé: | ||
| R1 | Relé motorku startování 1 -J906- | |
| R2 | Relé motorku startování 2 -J907- | |
| R3 | Relé klaksonu -J413- | |
| R4 | Relé s vysokým tepelným výkonem -J360- | |
| R5 | Hlavní relé -J271- (benzín);
Terminál 30 relé napájení -J317- (nafta). |
|
| R6 | Automatická řídicí jednotka pro čas zapnutí -J179- (benzín). | |
| R7 | Relé s nízkým tepelným výkonem -J359- (nafta) | |
| R8 | Relé napájení pro komponenty motoru -J757-
(motor na benzín 2,0 l) |
|
| R9 | Vyhřívané relé čelního skla -J47- | |
| R10 | Vyhřívané relé čelního skla 2 -J611- |
