Volkswagen Caddy (2003-2015) – pojistková skříňka

Elektromechanický motor posilovače řízení -V187-;

Ventilátor chladiče -V7-;

Ventilátor chladicí kapaliny pravý -V35-;

Termický spínač ventilátoru chladiče -F18-;

Ventilátor chladiče -V7-.

Relé uvolnění kontaktu X -J59- ^2);

Pojistka 7 na pojistkové desce -SC7-;

Pojistka 8 na pojistkové desce -SC8-;

Pojistka 28 na pojistkové desce -SC28- a -SC33-.

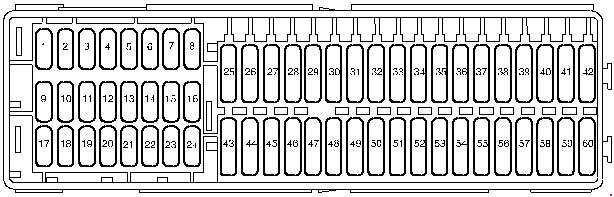

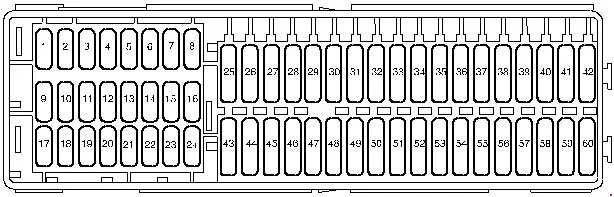

Pojistky na pojistkové desce C -SC- (od listopadu 2006);

Pojistka 20 na pojistkové desce -SC20- a -SC24-;

Pojistka 42 na pojistkové desce -SC42- a -SC52- (do dubna 2009);

Pojistka 42 na pojistkové desce -SC42- a -SC53- (od května 2009).

Pojistka 20 na pojistkové desce -SC20- a -SC24-;

Pojistka 42 na pojistkové desce -SC42- a -SC52-;

Nepoužívá se (od listopadu 2006);

Relé vysokého výkonu -J360- (od září 2007);

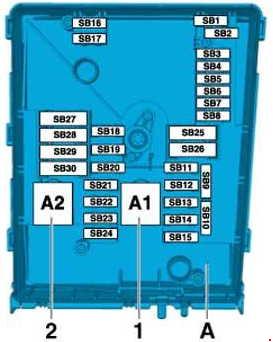

Prvek pomocného ohřevu vzduchu -Z35-.

Nepoužívá se (od května 2008).

Řídicí modul elektroniky sloupku řízení -J527- (od května 2008).

Svorka 15 relé napájení 2 -J681- (od května 2008).

Rádio -R-.

Svorka 30 relé napájení -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM);

Řídicí modul Motronic -J220- (BCA);

Řídicí modul motoru -J623- (BSX, BUD).

Řídicí modul Simos -J361- (BGU, BSE, BSF).

Řídicí modul Motronic -J220- (BCA).

Zapalovací cívka 2 s výstupním stupněm -N127- (BCA, BSX, BUD);

Zapalovací cívka 3 s výstupním stupněm -N291- (BCA, BSX, BUD);

Zapalovací cívka 4 s výstupním stupněm -N292- (BCA, BSX, BUD);

Zapalovací transformátor -N152- (BGU, BSE, BSF, BSX).

Relé žhavicích svíček -J52- (BDJ, BST);

Řídicí modul automatického období zapalování -J179- (BLS, BSU, BJB, BMM).

Vstřikovač válce 1 -N30- (BUD);

Vstřikovač válce 2 -N31- (BUD);

Vstřikovač válce 3 -N32- (BUD);

Vstřikovač válce 4 -N33- (BUD);

Vstřikovač plynu 1 -N366- (BSX);

Vstřikovač plynu 2 -N367- (BSX);

Vstřikovač plynu 3 -N368- (BSX);

Vstřikovač plynu 4 -N369- (BSX).

Relé akustického signálu -J413-;

Klakson s vysokým tónem -H2-;

Klakson s nízkým tónem -H7-.

Žhavicí svíčka 4 -Q13- (BDJ, BST).

Ohřívač lambda sondy 1 za katalyzátorem -Z29- (BGU, BSE, BSF, BCA, BSX, BUD).

Přijímač polohy spojky -G476-.

Ventil recirkulace výfukových plynů -N18- (BDJ, BST).

Elektromagnetický ventil regulace plnicího tlaku -N75- (BJB, BLS, BSU, BMM);

Přepínací ventil chladiče recirkulace výfukových plynů -N345- (BJB, BLS, BSU, BMM)

Uzávěr nádrže – ventil uzávěru 1 -N361- (BSX);

Uzávěr nádrže ventil 2 -N362- (BSX);

Uzávěr nádrže ventil 3 -N363- (BSX);

Vysokotlaký ventil přívodu plynu -N372- (BSX);

Uzávěr nádrže ventil 4 -N429- (BSX).

Vstřikovač válec 1 -N30- (BSX);

Vstřikovač válec 2 -N31- (BSX);

Vstřikovač válec 3 -N32- (BSX);

Vstřikovač válec 4 -N33- (BSX);

Elektromagnetický ventil filtru aktivního uhlí ventil 1 -N80- (BCA, BGU, BSE, BSF, BUD);

Přepínací ventil změny složení směsi -N156- (BGU, BSE, BSF);

Motor klapky složení směsi -V157- (BDJ, BST);

Regulátor ventilátoru chladiče -J293-;

Ochranný odpor -N235-.

Motor sekundárního vzduchového čerpadla -V101-;

Žhavicí svíčka 1 -Q10- (BDJ, BST);

Žhavicí svíčka 2 -Q11- (BDJ, BST).

Žhavicí svíčka 1 -Q10-;

Žhavicí svíčka 2 -Q11-;

Žhavicí svíčka 3 -Q12-;

Žhavicí svíčka 4 -Q13-.

Regulátor dveří spolujezdce vpředu -J387- (pouze modely s elektrickým ovládáním oken).

Konektor 10 pólový -T10c- (od listopadu 2006; pouze pro modely s elektrickým rozhraním).

Motor pokračuje v chodu bez klíčového tlačítka -E489- (týká se pouze speciálních vozidel);

Jednotka speciálního řízení vozidla -J608- (do listopadu 2006; týká se pouze speciálních vozidel);

Konektor 4 pólový -T4g- (týká se pouze speciálních vozidel).

Relé napětí napájení svorky 15 -J329- (BGU, BSE, BSF, BUD, BSX);

Diagnostické rozhraní datové sběrnice -J533-;

Řídicí jednotka motoru -J623 -.

Motor kontroléru zátky levého světlometu -V48-

Motor kontroléru zátky pravého světlometu -V49-

Spínač systému kontroly trakce -E132- (od listopadu 2006);

Tlačítko TCS a ESP -E256- (od listopadu 2006);

Páka převodovky – E313- (od listopadu 2006; pouze modely s přímým převodem);

Spínač brzdových světel -F- (od listopadu 2006);

Kontrolér ABS -J104- (od listopadu 2006);

Kontrolér detektoru přívěsu -J345- (od listopadu 2006);

Řídicí jednotka posilovače řízení -J500- (od listopadu 2006; pouze modely s posilovačem řízení);

Řídicí jednotka senzorů páky převodovky -J587- (od listopadu 2006; pouze modely s přímým převodem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (od listopadu 2006; pouze modely s přímým převodem).

Ohřívací prvek odvětrávání motorového prostoru -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB);

Spínač světla couvání -F4- (od listopadu 2006);

Relé provozu pomocného ohřívače -J485- (od listopadu 2006; pouze modely s kapalinovým pomocným ohřívačem);

Konektor 16 pólový -T16- (od listopadu 2006; připojení k autodiagnostice).

Elektromagnetický ventil systému filtru aktivního uhlí 1 -N80- (BSX);

Konektor 16 pólový -T16- (od listopadu 2006; diagnostický konektor);

Spínač světla couvání -F4- (od listopadu 2006);

Relé provozu pomocného ohřívače -J485- (od listopadu 2006; pouze modely s kapalinovým pomocným ohřívačem).

Žárovka upozornění na deaktivaci bočního airbagu spolujezdce -K145-.

Kontrolér systému klimatizace -J301- (pouze modely s vyhříváním sedadla a bez centrálního zamykání);

Nepoužívá se (od listopadu 2006).

Ohřívací prvek ostřikovače -Z21- (pouze modely bez centrálního zamykání);

Nepoužívá se (od listopadu 2006).

Nepoužívá se (od listopadu 2006).

Relé provozu pomocného ohřívače -J485- (pouze modely s kapalinovým pomocným ohřívačem);

Konektor 16 pólový -T16- (diagnostický konektor);

Nepoužívá se (od listopadu 2006).

Spínač taxi signálů -E138- (pouze taxi);

Tlačítko systému hands-free -E487- (pouze taxi);

Taxametr -G41- (pouze taxi).

Konektor 28 pólový -T28a- (týká se pouze speciálních vozidel).

Nepoužívá se (od listopadu 2006).

Tlačítko TCS a ESP -E256-;

Kontrolér ABS -J104-;

Spínač brzdových světel -F- (v platnosti od června 2006)
Nepoužívá se (od listopadu 2006).

Řídicí jednotka senzorů páky převodovky -J587- (pouze modely s přímým převodem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (pouze modely s přímým převodem);

Nepoužívá se (od listopadu 2006).

Senzor vysokého tlaku -G65- (pouze modely se systémem klimatizace);

Senzor úrovně oleje a teploty oleje -G266- (pouze pro modely s flexibilním zobrazením intervalů údržby);

Kontrola jednotky na přístrojové desce -J285-.

Spínač kontaktu zadního mlhového světla -F216- (pouze modely s přívěsem a bez centrálního zamykání).

Dálkový ovladač alarmů taxi, řídicí jednotka -J601- (pouze taxi, používaný od června 2006);

Konektor 10 pólový -T10c- (od listopadu 2006; pouze pro modely s elektrickým rozhraním).

Konektor 10 pólový -T10c- (pouze pro modely bez elektrického rozhraní, používaný od června 2006).

Řídicí jednotka systému klimatizace -J301- (pouze modely s vyhříváním sedadla a centrálním zamykáním).

Ohřívací prvek pravého ostřikovače -Z21- (pouze modely s centrálním zamykáním).

Řídicí jednotka systému klimatizace -J301-;

Relé fungování pomocného ohřívače -J485- (pouze modely bez kapalinového pomocného ohřívače).

Centrální fluorescenční světlo vysoké střechy -W42- (týká se pouze speciálních vozidel, používané od června 2006).

Zásuvka 12 V 2 -U18- (zavazadlový prostor levý).

Relé palivového čerpadla -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX).

Vysílač náklonu vozidla -G384-;

Akustický signál -H12-;

Nepoužívá se (od listopadu 2006).

Čerpadlo systému ostřikovačů světel -V11- (do listopadu 2006).

Kontrolér předních dveří spolujezdce -J387- (pouze modely s centrálním zamykáním).

Řídicí jednotka vyhřívaného sedadla spolujezdce vpředu -J132- (do listopadu 2006);

Řídicí jednotka vyhřívaných předních sedadel -J774-.

Řídicí jednotka napájení na palubě -J519-;

Vyhřívané zadní sklo -Z1-.

Paměť dat incidentů -J754- (týká se pouze speciálních vozidel, v platnosti od června 2006);

Konektor 10 pólový -T10c- (od listopadu 2006; pouze pro modely s elektrickým rozhraním).

Elektromechanický motor posilovače řízení -V187-.

Ventilátor chladiče -V7-;

Ventilátor chladicí kapaliny pravý -V35-;

Termický spínač ventilátoru chladiče -F18-;

Ventilátor chladiče -V7-.

Relé uvolnění kontaktu X -J59- ²⁾

Pojistka 7 na pojistkovém bloku -SC7-

Pojistka 8 na pojistkovém bloku -SC8-

Pojistka 28 na pojistkovém bloku -SC28- a -SC33-

Pojistka 20 na pojistkovém bloku -SC20- a -SC24-

Pojistka 42 na pojistkovém bloku -SC42- a -SC52-

Rádio -R-

Nepoužívá se  (od května 2009)

Term. 30 relé napětí napájení -J317- (BDJ, BST, BLS, BMM, BSU, BJB)

Modul řízení motoru -J623- (BSX, BUD)

Nepoužívá se  (od května 2009)

Modul řízení Simos -J361- (BSE, BSF)

Zapalovací cívka 2 s výstupním stupněm -N127- (BSX, BUD);

Zapalovací cívka 3 s výstupním stupněm -N291- (BSX, BUD);

Zapalovací cívka 4 s výstupním stupněm -N292 – (BSX, BUD);

Transformátor zapalování -N152- (BSE, BSF, BSX).

Relé žhavicích svíček -J52- (BDJ, BST);

Modul řízení automatického období zapalování -J179- (BJB, BLS, BMM, BSU).

Vstřikovač válce 1 -N30- (BUD)

Vstřikovač válce 2 -N31- (BUD)

Vstřikovač válce 3 -N32- (BUD)

Vstřikovač válce 4 -N33- (BUD)

Vstřikovač plynu 1 -N366- (BSX)

Vstřikovač plynu 2 -N367- (BSX)

Vstřikovač plynu 3 -N368- (BSX)

Vstřikovač plynu 4 -N369- (BSX)

Žhavicí svíčka 4 -Q13- (BDJ, BST).

Topení lambda sonda 1 za katalyzátorem -Z29- (BSE, BSF, BSX, BUD).

Ventil recirkulace výfukových plynů -N18- (BDJ, BST).

Elektromagnetický ventil regulace tlaku přeplňování -N75- (BJB, BLS, BMM, BSU);

Ventil přepínání radiátoru recirkulace výfukových plynů -N345- (BJB, BLS, BMM, BSU);

Uzávěrka nádrže- ventil uzávěrky 1 -N361- (BSX)  (do května 2009);

Ventil uzávěrky nádrže 2 -N362- (BSX)  (do  května 2009);

Ventil uzávěrky nádrže 3 -N363- (BSX)  (do  května 2009);

Vysoký- ventil tlaku pro provoz na plyn -N372- (BSX);

Ventil uzávěrky nádrže 4 -N429- (BSX)  (do  května 2009).

Injektor válce 2 -N31- (BSX);

Injektor válce 3 -N32- (BSX);

Injektor válce 4 -N33- (BSX);

Elektromagnetický ventil filtru uhlí 1 -N80- (BSE, BSF, BUD);

Ventil variabilního přepínání sběrného potrubí -N156- (BSE, BSF);

Motor klapky sběrného potrubí -V157- (BDJ, BST);

Regulátor ventilátoru radiátoru -J293-;

Ochranný rezistor -N235-.

Motor čerpadla sekundárního vzduchu -V101-;

Žhavicí svíčka 1 -Q10- (BDJ, BST);

Žhavicí svíčka 2 -Q11- (BDJ, BST).

Žhavicí svíčka 1 -Q10-;

Žhavicí svíčka 2 -Q11-;

Žhavicí svíčka 3 -Q12-;

Žhavicí svíčka 4 -Q13-.

Pojistka 18 na podložce pojistky -SC18-;

Pojistka 19 na podložce pojistky -SC19-;

Pojistka 35 na podložce pojistky -SC35- a -SC39-;

Pojistka 57 na podložce pojistky -SC57-;

Pojistka 58 na podložce pojistky -SC58-.

Konektor 10 pólový -T10c- (pouze pro modely s elektrickým rozhraním).

Relé napájení kontaktu 15 -J329- (BSE, BSF);

Diagnostické rozhraní datové sběrnice -J533-;

Řídicí jednotka motoru -J623-.

Taxametr zrcadlový -G511- (pouze taxi).

Konektor 28 pólový -T28a- (týká se pouze speciálních vozidel).

Motor kontroly průtoku světlometu levého -V48-;

Motor kontroly průtoku světlometu pravého -V49-;

Spínač systému kontroly trakce -E132-;

Tlačítko TCS a ESP -E256-;

Páka převodovky -E313- (pouze modely s přímým převodem);

Spínač brzdových světel -F-;

Relé brzdových světel -J111- (pouze modely bez centrálního zamykání);

Kontrolér ABS -J104-;

Kontrolér detektoru přívěsu -J345-;

Kontrolér posilovače řízení -J500- (pouze modely s posilovačem řízení);

Kontrola senzorů páky převodovky jednotky -J587- (pouze modely s přímým převodem);

Mechatronická jednotka pro dvouspojkovou převodovku -J743- (pouze modely s přímým převodem);

Řídicí jednotka pohonu všech kol -J492-.

Ohřívací prvek odvětrání olejové vany -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA);

Spínač světla couvání – 4-;

Pomocný kontakt ohřívače -J485- (pouze v modelech s kapalinovým pomocným ohřívačem);

Elektromagnetický ventil s aktivním uhlím, filtrační systém 1 -N80- (BSX)

16 pin -T16- (autodiagnostická přípojka).

Kontrolka upozornění na deaktivaci bočního airbagu pasažéra -K145-.

Senzor vysokého tlaku -G65- (pouze modely s klimatizací);

Senzor hladiny a teploty oleje -G266- (pouze pro modely s flexibilním zobrazením intervalů údržby);

Řídicí jednotka Climatronic -J255- (pouze modely s Climatronic);

Řídicí jednotka na přístrojové desce -J285-;

Relé nízké tepelné energie -J359- (pouze modely s PTC ohřívačem (s pozitivním teplotním koeficientem));

Relé vysoké tepelné energie -J360- (pouze modely s PTC ohřívačem (s pozitivním teplotním koeficientem));

Automatické zrcadlo proti oslnění -Y7-;

Senzor kvality vzduchu -G238- (pouze modely s Climatronic).

Spínač kontaktu zadního světla proti mlze -F216- (pouze modely s přívěsem a bez centrálního zamykání).

Konektor 10 pólový -T10c- (pouze pro modely s elektrickým rozhraním).

Taxametr zrcadlový -G511- (pouze taxi);

Obousměrný radiotelefon -R8- (pouze taxi).

Spínač páky zařízení na kontrolu senzorů -J587- (pouze v modelech s DSG);

Spínač Tiptronic -F189- (pouze v modelech s DSG);

Automatické zařízení na změnu -J217-;

16 -konektor -T16- (autodiagnostické připojení);

Kontrolér Climatronic -J255- (pouze modely s Climatronic);

Spínač výstupu ohřívače / tepla -E16-;

Kontrolér systému klimatizace -J301-;

Přijímač dálkového ovladače pro kapalný pomocný ohřívač -R149- (pouze modely s přijímačem dálkového ovladače pro kapalný pomocný ohřívač);

Spínač světla -E1-;

Senzor deště a světla -G397- (pouze modely se senzorem deště a světla);

Řídicí jednotka na přístrojové desce -J285-;

Řídicí jednotka elektronická sloupku řízení -J527-;

Diagnostické rozhraní datové sběrnice -J533-;

Kontrolér dveří předního pasažéra -J387-.

Spínač signálů taxi -E138- (pouze taxi);

Tlačítko systému hands-free -E487- (pouze taxi).

Konektor 10 pólový -T10c- (pouze pro modely s elektrickým rozhraním).

Vysílač náklonu vozidla -G384-;

Akustický signál -H12-.

Volkswagen Caddy – schéma pojistkové skříňky

Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Caddy je pojistka 20 nebo 47 v pojistkové skříňce na přístrojové desce.

Poloha

1. Pojistky na držáku pojistek A -SA- (na elektronické desce, vlevo v motorovém prostoru)
2. Pojistky na držáku pojistek B -SB- (vlevo v motorovém prostoru)
3. Pojistky na držáku pojistek C -SC- (pod levým ovládacím panelem)

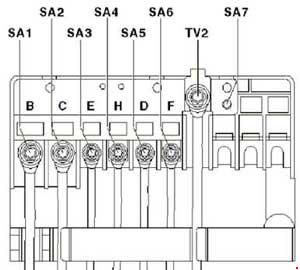

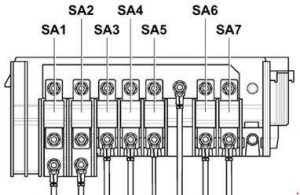

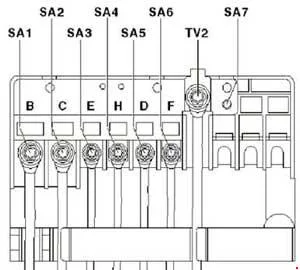

Poloha držáku pojistek A (A -SA-)

Číslo	Ampér [A]	Popis
1	150	Alternátor -C-
	200	Alternátor -C- 1)
2	80	Kontrolér servoriadenia -J500-; Elektromechanický motor servoriadenia -V187-.
3	50	Kontrolér ventilátoru chladiče -J293-
4	80	Relé vybití kontaktu X -J59- t Podpora pojistky C -SC- (-SC28- a -SC33-)
5	80	Podpora pojistky C -SC- (-SC20- a -SC24- a -SC43- a -SC53-)
6	40	Relé nízké výkonové teploty -J359-
7	80	Relé vysoké výkonové teploty -J360-
1) Pouze modely s generátorem 140 A.

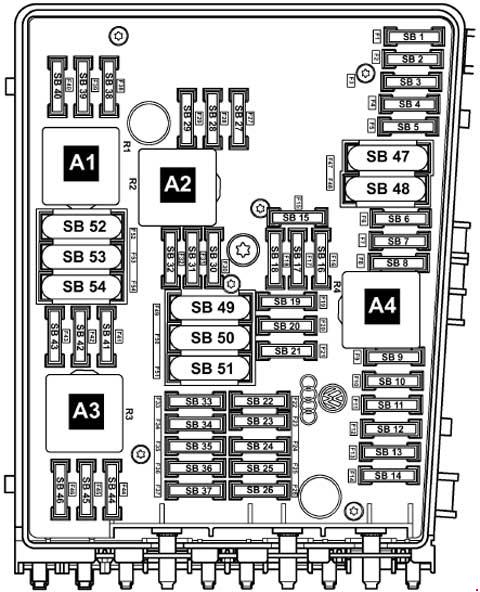

Poloha podpory pojistky E-box (B -SB-)

Č.	Ampér [A]	Popis
1	–	–
2	30	Jednotka mechatroniky pro dvouspojkovou převodovku -J743-
3	5	Jednotka řízení monitorování baterie -J367-; Jednotka řízení napájení palubního systému -J519- (T52a / 24).
4	20	Jednotka řízení ABS -J104-; Hydraulická jednotka ABS -N55-.
5	15	Jednotka mechatroniky pro dvouspojkovou převodovku -J743-
6	5	Jednotka řízení v panelu přístrojů -J285-; Jednotka řízení elektroniky sloupku řízení -J527-.
7	40	Relé napětí napájení kontakt 15 -J329-; Podpora pojistky C -SC- (-SC9- až -SC16- a -SC25- až -SC27-).
8	15	Jednotka řízení s displejem pro rádio a navigaci -J503-; Rádio -R-; Stabilizátor napětí -J532- 3) ; Modul řízení s displejem pro systém rádio a navigaci -J503-; Pojistka 57 na podpoře pojistky C -SC57-; Pojistka 58 na podpoře pojistky C -SC58-.
9	5	Jednotka řízení elektroniky správy mobilního telefonu -J412-4 )
10	5	Hlavní relé -J271-; Jednotka řízení motoru -J623-; Relé napájení proudu prvku motoru -J757-.
11	30	Jednotka řízení pomocného vytápění -J364-
12	5	Diagnostické rozhraní datového sběrnice -J533-
13	15	Jednotka řízení motoru -J623- (benzínový motor)
	30	Jednotka řízení motoru -J623- (naftový motor)
14	15	Ventil regulace tlaku paliva -N276- (naftový motor); Ventil dávkování paliva -N290- (naftový motor).
	20	Transformátor zapalování -N152-; Zapalovací cívka 1 s výstupním stupněm -N70-; Zapalovací cívka 2 s výstupním stupněm -N127-; Zapalovací cívka 3 s výstupním stupněm -N291-; Zapalovací cívka 4 s výstupním stupněm -N292-.
15	5	Relé nízké tepelné energie -J359- (naftový motor); Relé vysoké tepelné energie -J360- (naftový motor); Relé palivové pumpy -N17-; Elektrická palivová pumpa 2 relé -J49-; Jednotka řízení automatického období zapalování -J179-.
	10	Ohřívač lambda sondy -Z19-; Ohřívač lambda sondy 1 po katalyzátoru -Z29-; Relé nízké tepelné energie -J359-; Relé vysoké tepelné energie -J360-; Relé deaktivace palivové pumpy -J333- 2) ; Ventil vstřikování plynu 1 -N366- 1) ; Ventil vstřikování plynu 2 -N367- 1) ; Ventil vstřikování plynu 3 -N368-1 ) ; Ventil vstřikování plynu 4 -N369-1 ) .
	15	Ventil vysokého tlaku pro režim plynu -N372- 2) Ventil nádrže plynu -N495- 2) Senzor indikátoru úrovně plynu -G707- 2) Ventil vstřikování plynu 1 -N366-2 ) Ventil vstřikování plynu 2 -N367- 2) Ventil vstřikování plynu 3 -N368- 2) Ventil vstřikování plynu 4 -N369-2 )

16	30	Jednotka řízení napájení palubního -J519- (T52c / 42); Žárovka světla pro denní svícení pravá -L23-; Žárovka směrovky pravá -L149-; Žárovka mlhového světla levého zadního -L46-; Žárovka mlhového světla pravého zadního -L47-; Žárovka světla pro denní svícení pravá -L175-; Žárovka bočního světla levého -M1-; Žárovka zadního světla pravého -M2-; Žárovka směrovky zadní levé -M6-; Žárovka směrovky přední pravé -M7-; Žárovka brzdy levé -M9-; Žárovka světla couvání pravá -M17-; Žárovka směrovky levé zesilovače -M18-; Žárovka brzdy namontovaná nahoře -M25-; Žárovka světla pro denní svícení pravá -M31-; Žárovka dálkového světla pravá -M32-;
17	15	Relé klaksonu -J413-
18	30	Jednotka řízení speciálního vozidla -J608-
19	30	Jednotka řízení motoru stěrače -J400-
20	10	Ventil uzávěrky nádrže paliva 1 -N361- 1) Ventil uzávěrky nádrže paliva 2 -N362-1 ) Ventil uzávěrky nádrže paliva 3 -N363-1 ) Ventil uzávěrky nádrže paliva 4 -N429-1 ) Ventil uzávěrky nádrže paliva 5 -N430- 1) Čerpadlo cirkulace chladicí kapaliny -V50-
21	10	Ohřívač s lambdovým senzorem -Z19- (naftový motor)
	15	Kontrolér čerpadla paliva -J538-; Ohřívač lambdového senzora -Z19-; Ohřívač lambdového senzora 1 za katalyzátorem -Z29-.
22	5	Vysílač polohy spojky -G476-; Spínač světel brzdy -F- 5)
23	5	Přídavné relé čerpadla chladicí kapaliny -J496-
	10	Měřicí přístroj proudu vzduchu -G70- (naftový motor) Elektromagnetický ventil regulace tlaku přeplňování -N75- (naftový motor) Přepínací ventil chladiče s recirkulací výfukových plynů -N345- (naftový motor) Jednotka řízení pro režim plynu -J659- Relé ventilů uzávěrky plynu -J908- 1) Ventil vysokého tlaku pro režim plynu -N372-1 )
	15	Ventil regulace tlaku paliva -N276-
24	10	Jednotka řízení ventilátoru chladiče -J293- Relé čerpadla sekundárního vzduchu -J299- Přídavné relé čerpadla chladicí kapaliny -J496- Elektromagnetický ventil filtru aktivního uhlí 1 -N80- Ventil regulace chladicí kapaliny -N515- Přepínací ventil variabilního sacího potrubí -N156- Čerpadlo cirkulace chladicí kapaliny 2 -V178 – Vstřikovač, válec 1 -N30- 1) Vstřikovač, válec 2 -N31- 1) Vstřikovač, válec 3 -N32- 1) Vstřikovač, válec 4 -N33- 1)
25	40	Hydraulické čerpadlo ABS -V64-; Jednotka řízení ABS -J104-.
26	30	Jednotka řízení napájení palubního -J519- (T52a / 1); Žárovka směrovky levé -L148-; Žárovka mlhového světla levého -L22-; Žárovka mlhového světla levého zadního -L46-; Žárovka mlhového světla pravého zadního -L47-; Žárovka světla pro denní svícení levá – L174-; Žárovka bočního světla pravého -M3-; Žárovka zadního světla levého -M4-; Žárovka směrovky levé přední -M5-; Žárovka směrovky pravé zadní -M8-; Žárovka brzdy pravé -M10-; Žárovka světla couvání levé -M16-; Zesilovač žárovky směrovky vpravo -M19-; Žárovka se světlem pro denní svícení levá -M29-; Žárovka se světlem dálkovým levá -M30-.
27	40	Motor čerpadla sekundárního vzduchu -V101-
	50	Jednotka řízení automatického období zapalování -J179-
28	–	–
29	30	Pojistka 18 na podpoře pojistky C -SC18-; Pojistka 19 na podpoře pojistky C -SC19-.
	50	Pojistka 35 na podpoře pojistky C -SC35-; Pojistka 39 na podpoře pojistky C -SC39-; Pojistka 54 na podpoře pojistky C -SC54-; Pojistka 55 na podpoře pojistky C -SC55-; Pojistka 59 na podpoře pojistky C -SC59-; Pojistka 60 na podpoře pojistky C -SC60-.
30	50	Podpora pojistky C -SC- (-SC40- a -SC42-)
1) jen pro vozidla s kódem motoru BSX 2) pro vozidla s kódem motoru jen CHGA 3) jen pro vozidla se systémem start / stop 4) jen pro vozidla bez systému start / stop 5) platné od listopadu 2011

Poloha pojistek na podpoře pojistky C -SC-

Číslo	Ampér [A]	Popis
1	–	–
2	–	–
3	–	–
4	–	–
5	–	–
6	–	–
7	–	–
8	–	–
9	10	-Speciální vozidla- konektor 4 pin -T4aa- Pin 1  3) ; 10 pin -T10l-, Kontakt 4 (rozhraní pro speciální funkce).
10	5	Relé čerpadla paliva -J17-; Hlavní relé -J271-; Řídicí jednotka režimu plynu -J659-; Relé napájení kontakt 50 -J682-; Relé startování 1 -J906-; Stabilizátor napětí -J532-; Diagnostické rozhraní datové sběrnice -J533-; Řídicí jednotka motoru -J623-.
11	5	Řídicí jednotka parkovací asistence -J446-; Řídicí jednotka parkovací asistence -J791-.
12	5	-Speciální vozidla- Taxametr -G41-; Zrcadlo taxametru -G511-.
	10 3)	-Speciální vozidla- 3) konektor 2 pin -T2ab-, Kontakt 1; konektor 2 pin -T2ac-, Kontakt 1; konektor 28 pin -T28b-, Kontakt 13.
	20 4)	-Speciální vozidla- 4) konektor 8 pin -T8k-, Pin 8; konektor 28 pin -T28a-, Pin 20; konektor 28 pin -T28b-, Pin 20.
13	7.5	Spínač světel brzdy -F- 3) ; Regulátor průtoku světel -E102-; Tlačítko TCS a ESP -E256-; Tlačítko displeje tlaku pneumatik -E492-; Tlačítko start / stop -E693-; Řídicí jednotka ABS -J104-; Řídicí jednotka detektoru přívěsu -J345 -; Kontrolér pohonu všech kol -J492-; Kontrolér posilovače řízení -J500-; Kontrolér senzorů páky převodovky -J587-; Mekatronický modul pro dvouspojkovou převodovku -J743-; Motor kontroléra průtoku levého světlometu -V48-; Motor kontroléra průtoku pravého světlometu -V49-; Řídicí jednotka pro správu směrového osvětlení a průtoku světel -J745-.
14	10	Spínač světla couvání -F4-; Měřicí přístroj průtoku vzduchu -G70-; Relé provozu pomocného vytápění -J485-; Řídicí jednotka v panelu přístrojů -J285-; Vyhřívací prvek odvětrání motorového prostoru -N79-; Elektromagnetický ventil filtru aktivního uhlí 1 -N80-; Diagnostický konektor -U31-; Konektor 16 pin -T16-, Pin 1.
15	5	Řídicí jednotka airbagu -J234-; Žárovka upozornění na deaktivaci bočního airbagu pasažéra -K145-.
16	5	Spínač světla -E1-; Spínač vytápění / výkonu tepla -E16-; Vysokotlaký vysílač -G65-; Senzor kvality vzduchu -G238-; Senzor hladiny oleje a teploty oleje -G266-; Automatické zrcadlo proti oslnění -Y7-.
17	–	–
18	10	-Speciální vozidla- Poplach; Řídicí jednotka taxi dálkového ovládání -J601-.
	10	-Speciální vozidla- zásuvka 10 pin -T10l- kontakt 6 (rozhraní pro speciální funkce)
19	10	-Speciální vozidla- Taxametr -G41-; Zrcadlo taxametru -G511-; Centrální jednotka alarmu dálkového ovládání Taxi -J601-; Obousměrná rádiová komunikace -R8-; Tiskárny -R98-.
	10	-Speciální vozidla- zásuvka 10 pin -T10l-, pin 7 (rozhraní pro speciální funkce)
20	20	Zapalovač cigaret  -U1- 7)
21	10	Spínač světla -E1-; Spínač vytápění / výkonu tepla -E16-; Senzor deště a světla -G397-; Relé vytápění zadního okna -J9-; Kontrolér Climatronic -J255-; Kontrolér systému klimatizace -J301-; Relé klaksonu -J413-; Přijímač dálkového ovládání vytápěče kapalného chladiče -R149-; Kontrolér senzorů páky převodovky -J587-; Diagnostický konektor -U31-; Konektor 16 pin -T16-, Pin 16; Spínač vnitřního osvětlení -E599- (Karavan); Vnitřní osvětlení zadní -W43- (Karavan).
22	10	Řídicí jednotka napájení palubního systému -J519- (T52b / 42)  2)
23	5	-Speciální vozidla- Vnitro spínače světla (taxi) -E115-; Taxi spínač signálu -E138-; 10 pin -T10l- Pin 1 (rozhraní pro speciální funkce).
	10	-Speciální vozidla- konektor 3 pin -T3ak- Pin 1  3) blikání světel relé -J630- 4)
24	5	Senzor monitorování vnitřního prostředí -G273-; Vysílač náklonu vozidla -G384-; Senzor alarmu proti krádeži -G578-; Akustický signál -H12-; Řídicí jednotka napájení palubního systému -J519- (T52c / 1).
25	10	Modul výstupu levého světlometu -J667-
26	10	Modul výstupu pravého světlometu -J668-
27	–	–
28	20	Zásuvka 12 V 3 -U19-, v odkládací schránce.
29	15	Motor stěrače zadního okna -V12-

30	–	–
31	5	Spínač vytápění / výstup tepla -E16-; Vytápěcí prvek trysky levého sprejova -Z20-; Vytápěcí prvek trysky pravého sprejova -Z21-.
32	–	–
33	40	Řídicí jednotka systému klimatizace -J301-; Spínač výkonu vytápění / tepla -E16-.
34	–	–
35	10	-Speciální vozidla- 3) Fluorescenční světlo zadního vysokého střešního světla -W41-; Fluorescenční světlo středního vysokého střešního světla -W42-.
36	–	–
37	–	–
38	–	–
39	20	-Speciální vozidla- zásuvka 10 pin -T10ai- Pin 1  3)
	30	-Speciální vozidla- konektor 4 pin -T4ad-, Pin 1  4)
40	20	Řídicí jednotka detektoru přívěsu -J345-
41	20	Řídicí jednotka detektoru přívěsu -J345-
42	20	Řídicí jednotka detektoru přívěsu -J345-
43	15	Relé čerpadla paliva -J17-; Elektrické čerpadlo paliva 2 relé -J49-; Přídavné čerpadlo paliva -V393-.
44	40	Kontrolér ventilátoru čerstvého vzduchu -J126-; Ventilátor čerstvého vzduchu -V2-.
45	20	Relé systému sprejova světlometů -J39-; Čerpadlo systému sprejova světlometů -V11-.
46	10	Řídicí jednotka napájení palubního systému -J519- (T52b / 42)  1) ; Přední vnitřní osvětlení -W1-; Osvětlení zavazadlového prostoru -W3-; Osvětlení prostoru pro rukavice -W6-; Zadní vnitřní osvětlení -W43-.
	30	Kontrolér dveří řidiče -J386-2 )
47	30	Zapalovač cigaret  -U1- 6) Relé uvolnění kontaktů X -J59- 7) 8) Podpora pojistky C -SC- (-SC28- a -SC33-)  7) 8)
48	30	Kontrolér předních vyhřívaných sedadel -J774-
49	30	Kontrolér dveří řidiče -J386- 1) Kontrolér dveří předního pasažéra -J387-
50	20	Řídicí jednotka napájení palubního systému -J519- (T52b / 1); Motor stěrače zadního skla -V12-; Čerpadlo sprejova předního a zadního skla -V59-; Čerpadlo sprejova -V5-.
51	15	Relé napájení přívěsu -J941-; Zásuvka přívěsu -U10- (T13 / 10).
	30	– Speciální vozidla – Konektor 10 pin -T10ai-, Kontakt 4; Konektor 10 pin -T10ai-, Kontakt 5.
52	25	Relé vytápění zadního skla -J9-; Zadní sklo vyhřívané -Z1-; Zadní sklo vyhřívané v levých dveřích -Z26-; Zadní sklo vyhřívané v pravých dveřích -Z27-; Relé ventilátoru čerstvého vzduchu -J13-; Odpor série ventilátoru čerstvého vzduchu s pojistkou přehřátí -N24 -; Ventilátor čerstvého vzduchu -V2-.
53	15 6) 20 7)	Zásuvka 12 V -U5-, v zadním středním panelu; Zásuvka 12 V 2 -U18-, v levém zadním bočním panelu.
54	15	-Speciální vozidla- 4) Relé přepínání 1 pro ventilátor střechy -J180-
55	15	-Speciální vozidla- 4) Konektor 8 pin -T8m-, Kontakt 4; Konektor 8 pin -T8n-, Kontakt 4.
56	–	–
57	5	Řídicí jednotka v panelu přístrojů -J285-5 ) Řídicí jednotka elektronická sloupce řízení -J527-5 )
58	5	Řídicí jednotka elektronická správa mobilního telefonu -J412-5 )
59	5	-Speciální vozidla- spínač Rádia -E72- tlačítko obcházení Zapalování -E489- Tlačítko deaktivace denního světla -E652- Paměť údajů o nehodách -J754-
60	30	– Speciální vozidla – konektor 3 pin -T3al-, Kontakt 1.
1) před dubnem 2011 2) po květnu 2011 3) před říjnem 2011 4) po listopadu 2011 5) pouze pro vozidla se systémem start-stop 6) před říjnem 2012 7) po listopadu 2012 8) pouze pro vozidla s Climatronic

O Volkswagen Caddy (2003-2015)

Volkswagen Caddy, vyráběný v letech 2003 až 2015, je populární model, který kombinuje praktičnost a spolehlivost. Tento kompaktní dodávkový automobil je oblíbený nejen mezi podnikateli, ale i mezi rodinami, které potřebují více prostoru. Caddy nabízí různé možnosti motorů, včetně benzínových a naftových variant, které poskytují vyvážený výkon a efektivní spotřebu paliva. Interiér je navržen s důrazem na pohodlí a funkčnost, přičemž nabízí dostatek úložného prostoru a moderní technologické vybavení.

Schéma pojistkové skříňky Volkswagen Caddy

Tato stránka zobrazuje schéma pojistkové skříňky pro model Volkswagen Caddy, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a také v motorovém prostoru. Naše diagramy jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vašeho vozidla.
