Volkswagen Vento (A3) (1992-1999) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Vento (A3) (1992–1999), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Schéma pojistek Volkswagen Vento (A3) 1992-1999
Rok výroby: 1992, 1993, 1994, 1995, 1996, 1997, 1998 a 1999.

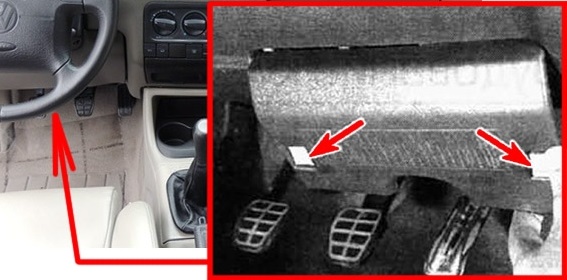

Poloha pojistkové skříňky
Nachází se pod přístrojovou deskou na straně řidiče. Stiskni klipy a odstraň kryt, abys se dostal k pojistkám.

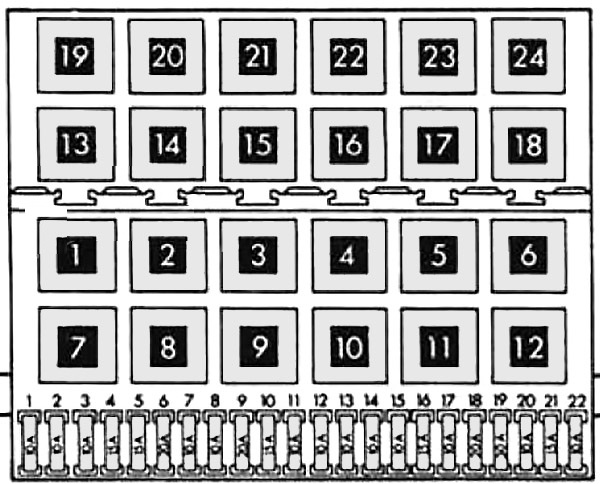

Schéma pojistkové skříňky
Přiřazení pojistek a relé na přístrojové desce
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 10 A | Levý světlomet (potkávací světlo), regulace průtoku světlometů |
| 2 | 10 A | Pravý světlomet (potkávací světlo) |
| 3 | 10 A | Osvětlení registrační značky |
| 4 | 15A | Třetí brzdové světlo / stěrač zadního skla |
| 5 | 15A | Stěrač / ostřikovač čelního skla, ostřikovače světlometů |
| 6 | 20A | Ventilátor topení |
| 7 | 10 A | Boční světla (pravá) |
| 8 | 10 A | Boční světla (levá) |
| 9 | 20A | Vyhřívané zadní sklo |
| 10 | 15A | Mlhová světla |
| 11 | 10 A | Levý světlomet (dálkové světlo) |
| 12 | 10 A | Pravý světlomet (dálkové světlo) |
| 13 | 10 A | Houkačka |
| 14 | 10 A | Zpětná světla, vyhřívače ostřikovačů, centrální zamykání, elektrická zpětná zrcátka, vyhřívání sedadla, systém kontroly rychlosti, elektrické ovládání oken |
| 15 | 10 A | Ukazatele rychlosti, vyhřívač sacího potrubí |
| 16 | 15A | Osvětlení přístrojové desky, indikátor ABS, indikátor SRS, otevírací střecha, Thermotronic |
| 17 | 10 A | Výstražná světla, směrová světla |
| 18 | 20A | Palivové čerpadlo, vyhřívaná lambda sonda |
| 19 | 30A | Ventilátor chladiče, relé klimatizace |
| 20 | 10 A | Brzdová světla |
| 21 | 15A | Vnitřní osvětlení, osvětlení zavazadlového prostoru, centrální zamykání, otevírací střecha |
| 22 | 10 A | Audio systém, zapalovač cigaret |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Relé | ||
| R1 | Klimatizace | |
| R2 | Třetí brzdové světlo / stěrač zadního skla | |
| R3 | Řídicí jednotka motoru | |
| R4 | Zapalování | |
| R5 | Nepoužívá se | |
| R6 | Směrová světla | |
| R7 | Odtok světlometů | |
| R8 | Stěrač / odtok čelního skla | |
| R9 | Bezpečnostní pásy | |
| R10 | Mlhové světlo | |
| R11 | Houkačka | |
| R12 | Palivové čerpadlo | |
| R13 | Ohřívač sběrného potrubí | |
| R14 | Nepoužívá se | |
| R15 | Čerpadlo ABS | |
| R16 | Zpětné světlo (Ecomatic) | |
| R17 | Dálková světla (Ecomatic) | |
| R18 | Zesvětlená světla (Ecomatic) | |
| R19 | Klimatizace Climatronic 2.0/2.8 (1993) (pojistka 30A) | |
| R20 | Spínač blokování startování | |
| R21 | Senzor kyslíku | |
| R22 | Indikátor bezpečnostního pásu | |
| R23 | Vakuové čerpadlo (Ecomatic) | |
| R24 | Elektrická okna (termická pojistka 20A) |
O Volkswagen Vento (A3) (1992-1999)
Volkswagen Vento (A3), vyráběný v letech 1992 až 1999, je kompaktní sedan, který se stal populárním díky své spolehlivosti a komfortu. Tento model byl známý svým elegantním designem a kvalitním zpracováním. Vento bylo dostupné s různými motorizacemi, včetně benzínových a dieselových motorů, což umožňovalo zákazníkům vybrat si podle svých preferencí. Mezi nejčastější motory patřily 1.6 a 1.8 benzínové motory, jakož i 1.9 dieselový motor. Vento nabízelo prostorný interiér a množství komfortních prvků, které z něj dělaly ideální automobil pro rodiny i jednotlivce.
Schéma pojistkové skříňky Volkswagen Vento (A3)
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Vento (A3), která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se typicky nachází pod přístrojovou deskou na straně řidiče nebo v motorovém prostoru. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který zajišťuje ochranu elektrických obvodů vozidla, a proto je důležité mít přehled o její konfiguraci a správném použití.
