Seat Leon (2005-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Seat Leon 2005–2021, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Seat Leon (2005) – schéma panelu pojistek
Rok výroby: 2005.
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon (2005) je pojistka 24 v panelu pojistek.

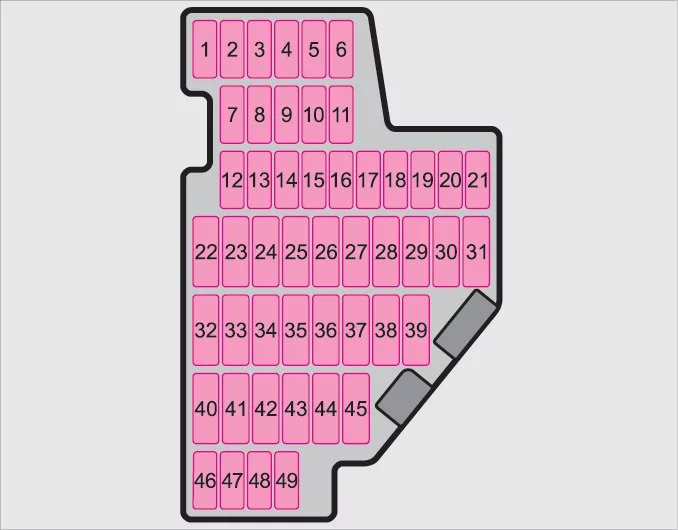

Pojistky na levé straně palubní desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Kontrola motoru na benzín a naftu | 10 |
| 2 | Kontrola ABS/ESP | 5 |
| 3 | Kontrola airbagů | 5 |
| 4 | Kontrola topení;
Senzor tlaku; Vyhřívaná sedadla; Spínač ESP; Zpětný chod. |
5 |
| 5 | Motor světlometu vlevo a vpravo;
Kontrola GDL. |
5 |
| 6 | Gateway CAN;
Páka automatické převodovky. |
5 |
| 7 | Relé předního skla;
Vyhřívaná zrcátka; Telefon VDA. |
5 |
| 8 | Kontrola přívěsu | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Kontrola dveří | 10 |
| 13 | Diagnostika;
Spínač světel; Brzda. |
10 |
| 14 | Automatická převodovka | 5 |
| 15 | Kontrola kabeláže | 7,5 |
| 16 | Kontrola topení, vzduchu a klimatizace. | 10 |
| 17 | Senzor deště | 5 |
| 18 | Automatická převodovka;
Kontrola asistence při parkování. |
5 |
| 19 | – | – |
| 20 | Kontrola ESP | 5 |
| 21 | Motor D2L (20147 kW) | 10 |
| 22 | Ohřívač | 40 |
| 23 | Kontrola dveří | 30 |
| 24 | Zapalovač cigaret | 25 |
| 25 | Kontrola kabeláže | 25 |
| 26 | Body napájení 12 V. | 30 |
| 27 | Kontrola předzápalu FSI;
Relé benzínu, EKP 1.6. |
15 |
| 28 | – | – |
| 29 | Proudový měřič | 10 |
| 30 | Předehřev | 20 |
| 31 | Vakuová pumpa | 20 |
| 32 | Kontrola dveří | 30 |
| 33 | Otevírací střecha | 30 |
| 34 | Kontrola pohodlí | 25 |
| 35 | Senzor alarmu, klakson | 5 |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Sedadla | 30 |
| 38 | Motor | 10 |
| 39 | Automatická převodovka | 20 |
| 40 | Ohřívač | 40 |
| 41 | Zadní kryt, výkon | 15 |
| 42 | Kontrola kabeláže | 15 |
| 43 | Kontrola přívěsu | 15 |
| 44 | Kontrola přívěsu | 20 |
| 45 | Kontrola přívěsu | 15 |
| 46 | Vyhřívané trysky;
Kontrola topení; Klimatizace. |
5 |
| 47 | Lambda sonda | 10 |
| 48 | Lambda sonda | 10 |
| 49 | Spínač světel | 7,5 |
Schéma pojistek, motorový prostor, levá část
| Číslo | Popis | Ampéráž [A] |
| 1 | Čištění | 30 |
| 2 | Sloupek řízení | 5 |
| 3 | Kontrola kabeláže | 5 |
| 4 | ABS | 30 |
| 5 | Převodovka AQ | 15 |
| 6 | Kombi | 5 |
| 7 | – | – |
| 8 | Rádio | 15 |
| 9 | Telefon | 5 |
| 10 | Hlavní relé v motorovém prostoru FSI a napájení modulu diesel/vstřikování. | 5 |
| Hlavní relé v motorovém prostoru D2L
(2,0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Napájení modulu benzínového vstřikování | 25 |
| Napájení modulu dieselového vstřikování | 30 | |
| 14 | Cívka | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé čerpadla | 10 |
| 16 | Čerpadlo ADS | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Čištění | 30 |
| 20 | – | – |
| 21 | Lambda sonda | 15 |
| 22 | Brzdový pedál;
Senzor rychlosti. |
5 |
| 23 | Motor 1,6 litru, hlavní relé
(relé 100) |
5 |
| T 71 diesel EGR | 15 | |
| 2.0 D2L Vysokotlaké palivové čerpadlo. | 10 | |
| 24 | ARF, ventil pro změnu převodového stupně | 10 |
| 25 | Osvětlení správné | 40 |
| 26 | Osvětlení levé | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé žhavicích svíček 1.9 TDI | 50 | |
| 28 | L15 | 40 |
| 29 | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | KLX | 40 |
Poloha v motorovém prostoru: boční panel
| Číslo | Popis | Ampéráž [A] |
| B1 | Alternátor <140 W. | 150 |
| Alternátor> 140 W. | 200 | |
| C1 | Servotvorba | 80 |
| D1 | PTC (dodatečné elektrické topení prostřednictvím vzduchu). | 100 |
| E1 | Elektrický ventilátor <500 W; Elektrický ventilátor> 500 W. | 50 |
| 80 | ||
| F1 | Vícebodový napájecí zdroj “30”;
Pojistková skříňka vnitřní. |
100 |
| G1 | Napájení na napětí pojistky přívěsu
v pojistkové skříňce vnitřní. |
50 |
| H1 | – | – |
Seat Leon (2006) – schéma pojistky
Rok výroby: 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon (2006) je pojistka 17 v pojistkové skříňce

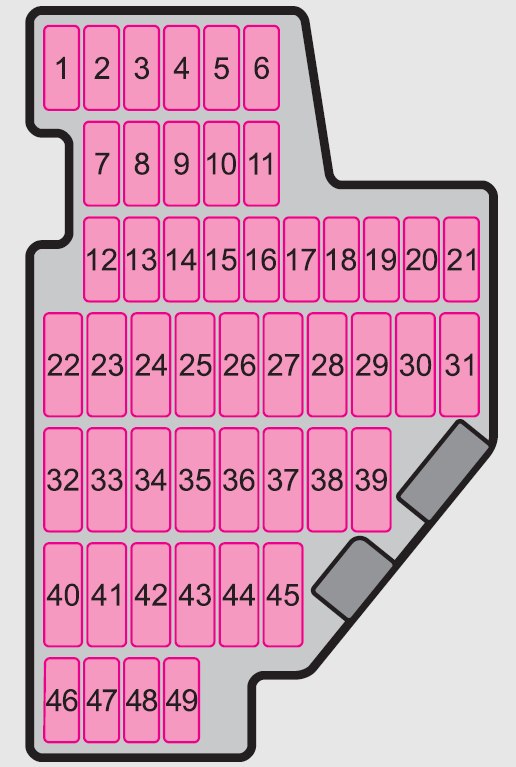

Pojistky na levé straně palubní desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Řídicí jednotka diagnostiky;
Osvětlení přístrojů; Řídicí jednotka nastavení světlometů; Proudový měřič; Přední vyhřívaná okna. |
10 |
| 2 | Řídicí jednotka motoru;
Řídicí jednotka ABS-ESP; Automatická převodovka; Přístrojová deska; Řídicí jednotka přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Světlomet levý a pravý. |
5 |
| 3 | Airbag | 5 |
| 4 | Vyhřívání;
Spínač couvání; Spínač ASR-ESP; Telefon; Trysky; Elektrochromatické zrcátko. |
5 |
| 5 | Světlomet xenon pravý | 5 |
| 6 | Světlomet xenon levý | 5 |
| 7 | – | – |
| 8 | Kit pro instalaci přívěsu
(podpůrné řešení). |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Centrální zamykání | 10 |
| 13 | Diagnostika;
Spínač světel; Senzor deště. |
10 |
| 14 | Automatická převodovka;
Vyhřívání; Řídicí jednotka ESP; Páka automatické převodovky. |
5 |
| 15 | Jednotka řízení kabelu | 7,5 |
| 16 | – | – |
| 17 | Alarm | 5 |
| 18 | – | – |
| 19 | Kit mlhových světel
(podpůrné řešení). |
|
| 20 | – | – |
| 21 | Motor D2L
(2,0 l 147 kW 4 rychlosti TFSI). |
10 |
| 22 | Kontrola ventilátoru | 40 |
| 23 | Elektrická okna přední | 30 |
| 24 | – | – |
| 25 | Vyhřívání zadního okna | 25 |
| 26 | Elektrická okna vzadu | 30 |
| 27 | Motor (měřicí přístroj / relé čerpadla paliva) | 15 |
| 28 | Ovládání pohodlí | 25 |
| 29 | – | – |
| 30 | Automatická převodovka | 20 |
| 31 | Vakuová pumpa | 20 |
| 32 | – | – |
| 33 | Otevíratelná střecha | 30 |
| 34 | Ovládání pohodlí | 25 |
| 35 | – | – |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Motor D2L
(2,0 l 147 kW 4 rychlosti TFSI). |
10 |
| 39 | – | 20 |
| 40 | Ovládání ventilátoru | 40 |
| 41 | Motor ostřikovače čelního skla;
Řídicí jednotka kabelů. |
15 |
| 42 | Zásuvka 12V;
Zapalovač cigaret. |
15 |
| 43 | Předběžná montáž podpěry přívěsu | 15 |
| 44 | Předběžná montáž podpěry přívěsu | 20 |
| 45 | Předběžná montáž podpěry přívěsu | 15 |
| 46 | – | – |
| 47 | Motor D2L
(2,0 l 147 kW 4 rychlosti TFSI). |
10 |
| 48 | Motor D2L
(2,0 l 147 kW 4 rychlosti TFSI). |
10 |
| 49 | – | – |

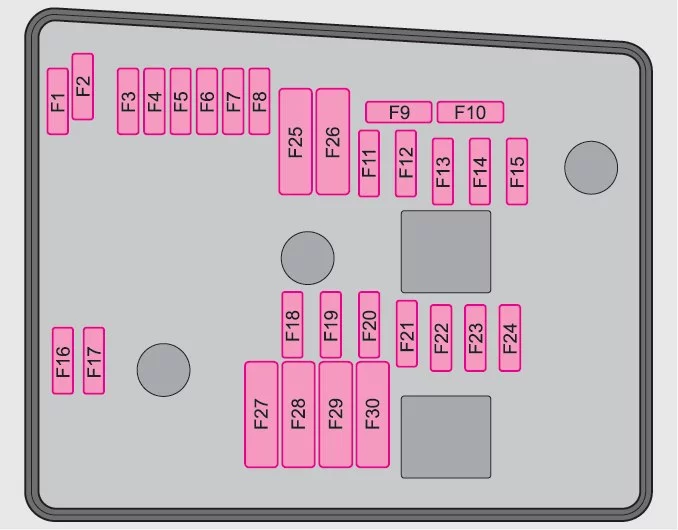

Schéma pojistek, motorový prostor, levá část
| Č. | Popis | Ampéráž [A] |
| 1 | Čistý | 30 |
| 2 | Sloupek řízení | 5 |
| 3 | Jednotka ovládání kabelu | 5 |
| 4 | ABS | 30 |
| 5 | Převodovka AQ | 15 |
| 6 | Přístrojová deska | 5 |
| 7 | – | – |
| 8 | Rádio | 15 |
| 9 | Telefon | 5 |
| 10 | Hlavní relé v FSI,
motorový prostor Diesel, napájení modulu vstřikování. |
5 |
| Hlavní relé v motorovém prostoru D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Napájení modulu vstřikování benzín | 25 |
| Napájení modulu vstřikování naftu | 30 | |
| 14 | Cívka | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé čerpadla | 10 |
| 16 | Čerpadlo ADS | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Čištění (?) | 30 |
| 20 | – | – |
| 21 | Lambda sonda | 15 |
| 22 | Brzdový pedál, senzor rychlosti | 5 |
| 23 | Motor 1.6, hlavní relé
(relé č. 100). |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Vysokotlaké palivové čerpadlo | 15 | |
| 24 | ARF, měnič ventilu | 10 |
| 25 | Osvětlení správné | 40 |
| 26 | Osvětlení levé | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé žhavicích svíček 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | X – relé výfuku | 40 |
Poloha v motorovém prostoru: boční panel
| Nr | Popis | Ampéráž [A] |
| B1 | Alternátor <140 W. | 150 |
| Alternátor> 140 W. | 200 | |
| C1 | Servotvorba | 80 |
| D1 | Napájení multi-bod “30”;
Pojistková skříňka vnitřní. |
100 |
| E1 | Ventilátor <500 W; Ventilátor> 500 W. | 50 |
| 80 | ||
| F1 | PTC
elektrické topení doplňkové prostřednictvím vzduchu |
100 |
| G1 | Napájení napětí pojistka přívěs
v pojistkové skříňce vnitřní. |
50 |
| H1 | Centrální zamykání (4F8 s autolock) | – |
Seat Leon (2007) – schéma pojistkové skříňky
Rok výroby: 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon (2007) je pojistka 42 v pojistkové skříňce
Pojistky na levé straně přístrojové desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Diagnostika;
Přístrojová deska; Osvětlení ukazatelů; Přístrojová deska světlometů; Proudový měřič; Vyhřívané stěrače. |
10 |
| 2 | Řídicí jednotka motoru;
Přístrojová deska ABS-ESP; Automatická převodovka; Přístrojová deska přístrojů; Přístrojová deska přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Světlomety pravý a levý. |
5 |
| 3 | Airbag | 5 |
| 4 | Vytápění;
Spínač zpátečky; Spínač ASR-ESP; Telefon; Trysky; Elektrochromatické zrcátko proti oslnění; Navigace Tomtom. |
5 |
| 5 | Světlomet xenon pravý | 5 |
| 6 | Světlomet xenon levý | 5 |
| 7 | – | – |
| 8 | Kit pro předběžnou instalaci přívěsu
(podpůrné řešení) |
5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Centrální zamykání | 10 |
| 13 | Diagnostika;
Spínač světel; Senzor deště. |
10 |
| 14 | Automatická převodovka;
Vytápění; Řídicí jednotka ESP; Páka automatické převodovky. |
5 |
| 15 | Jednotka řízení kabelu | 7,5 |
| 16 | – | – |
| 17 | Alarm | 5 |
| 18 | – | – |
| 19 | Kit mlhovky (podporované řešení) | |
| 20 | – | – |
| 21 | Motor D2L (2,0 l 147 kW 4 stupně TFSI) | 10 |
| 22 | Kontrola ventilátoru | 40 |
| 23 | Elektrická okna (přední) | 30 |
| 24 | – | – |
| 25 | Vyhřívání zadního okna | 25 |
| 26 | Elektrická zadní okna | 30 |
| 27 | Motor (řídicí jednotka paliva/relé čerpadla) | 15 |
| 28 | Ovládání komfortu | 25 |
| 29 | – | – |
| 30 | Automatická převodovka | 20 |
| 31 | Vakuová pumpa | 20 |
| 32 | – | – |
| 33 | Otevírací střecha | 30 |
| 34 | Ovládání komfortu | 25 |
| 35 | – | – |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Motor D2L (2,0 l 147 kW 4 stupně TFSI) | 10 |
| 39 | – | 20 |
| 40 | Ovládání ventilátoru | 40 |
| 41 | Kabeláž motoru stěrače
zadního/klimatizace |
15 |
| 42 | Zásuvka 12 V;
Zapalovač cigaret. |
15 |
| 43 | Předběžná montáž nosiče přívěsu | 15 |
| 44 | Předběžná montáž nosiče přívěsu | 20 |
| 45 | Předběžná montáž nosiče přívěsu | 15 |
| 46 | – | – |
| 47 | Motor D2L (2,0 l 147 kW 4 stupně TFSI) | 10 |
| 48 | Motor D2L (2,0 l 147 kW 4 stupně TFSI) | 10 |
| 49 | – | – |

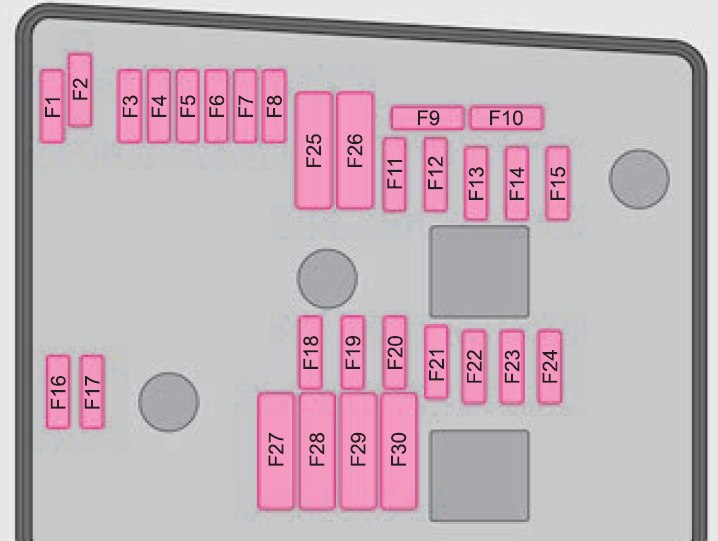

Schéma pojistek, motorový prostor, levá část
| Číslo | Popis | Ampéráž [A] |
| 1 | Čisté | 30 |
| 2 | Sloupek řízení | 5 |
| 3 | Jednotka řízení kabelu | 5 |
| 4 | ABS | 30 |
| 5 | Převodovka AQ | 15 |
| 6 | Přístrojová deska | 5 |
| 7 | – | – |
| 8 | Rádio | 15 |
| 10 | Hlavní relé v FSI,
motorový prostor Diesel, napájení modulu vstřikování. |
5 |
| Hlavní relé v motorovém prostoru D2L
(2.0 FSI 147 kW). |
10 | |
| 11 | – | – |
| 12 | Gateway CAN | 5 |
| 13 | Napájení modulu vstřikování benzín | 25 |
| Napájení modulu vstřikování naftu | 30 | |
| 14 | Cívka | 20 |
| 15 | Motor T71/20 FSI | 5 |
| Relé čerpadla | 10 |
| 16 | Čerpadlo ADS | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Prázdný | 30 |
| 20 | – | – |
| 21 | Lambda sonda | 15 |
| 22 | Brzdový pedál;
Senzor rychlosti. |
5 |
| 23 | Motor 1.6, hlavní relé
(relé č. 100) |
5 |
| T 71 diesel EGR | 10 | |
| 2.0 D2L Vysokotlaké palivové čerpadlo | 15 | |
| 24 | ARFl
Ventil převodovky. |
10 |
| 25 | Osvětlení pravá strana | 40 |
| 26 | Osvětlení levá strana | 40 |
| 27 | Motor 1.6 SLP | 40 |
| Relé svíček 1.9 TDI | 50 | |
| 28 | KL15 | 40 |
| 29 | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | X – relé výfuku | 40 |
Poloha v motorovém prostoru: pojistková skříňka
| Číslo | Popis | Ampéráž [A] |
| B1 | Alternátor <140 W. | 150 |
| Alternátor> 140 W. | 200 | |
| C1 | Servotvorba | 80 |
| D1 | Napájení multi-bod “30”.
Pojistková skříňka vnitřní |
100 |
| E1 | Ventilátor <500 W/Ventilátor> 500 W. | 50 |
| 80 | ||
| F1 | PTC (doplňkové vytápění
elektrické prostřednictvím vzduchu) |
100 |
| G1 | Napájení napětí pojistky přívěs
v pojistkové skříňce vnitřní |
50 |
| H1 | Centrální zamykání ovládané
(4F8 s autolock). |
– |
Seat Leon (2008) – schéma pojistkové skříňky
Rok výroby: 2008
Pojistky na levé straně přístrojové desky
| Číslo | Popis | Amp [A] |
| 1 | Diagnostika;
Přístrojová deska; Osvětlení ukazatelů; Přístrojová deska světlometů; Proudový měřič; Vyhřívané stěrače. |
10 |
| 2 | Řídicí jednotka motoru;
Přístrojová deska ABS-ESP; Automatická převodovka; Přístrojová deska přístrojů; Přístrojová deska přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Světlomety pravý a levý. |
5 |
| 3 | Airbag | 5 |
| 4 | Spínač topení,
zpětný chod; Spínač ASR-ESP; Telefon; Trysky; Elektrochromatické zrcátko; Navigace Tomtom. |
5 |
| 5 | Světlomet xenon pravý | 5 |
| 6 | Světlomet xenon levý | 5 |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Centrální zamykání | 10 |
| 13 | Diagnostika;
Spínač světel; Senzor deště. |
10 |
| 14 | Automatická převodovka;
Topení; Řídicí jednotka ESP; Páka automatické převodovky. |
5 |
| 15 | Jednotka řízení kabelu | 7,5 |
| 16 | – | – |
| 17 | Alarm | 5 |
| 18 | – | – |
| 19 | – | – |
| 20 | – | – |
| 21 | Řízení motoru | 10 |
| 22 | Spínač ventilátoru | 40 |
| 23 | Elektrická okna (přední) | 30 |
| 24 | – | – |
| 25 | Vyhřívání zadního okna | 25 |
| 26 | Elektrická zadní okna | 30 |
| 27 | Motor (řídicí jednotka paliva/relé čerpadla) | 15 |
| 28 | Ovládání komfortu | 25 |
| 29 | – | – |
| 30 | Automatická převodovka | 20 |
| 31 | Vakuová pumpa | 20 |
| 32 | – | – |
| 33 | Otevíratelná střecha | 30 |
| 34 | Ovládání komfortu | 25 |
| 35 | – | – |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Řízení motoru | 10 |
| 39 | – | – |
| 40 | Spínač ventilátoru | 40 |
| 41 | Kabeláž motoru stěrače zadního okna,
přístrojová deska |
15 |
| 42 | Napájení 12 V;
Zapalovač. |
15 |
| 43 | Předinstalace tažného zařízení | 15 |
| 44 | Předinstalace tažného zařízení | 20 |
| 45 | Předinstalace tažného zařízení | 15 |
| 46 | – | – |
| 47 | Řízení motoru | 10 |
| 48 | Řízení motoru | 10 |
| 49 | – | – |
Schéma pojistek, motorový prostor, levá část
| Č. | Popis | Amp [A] |
| 1 | Volný | 30 |
| 2 | – | – |
| 3 | Jednotka řízení kabelu | 5 |
| 4 | ABS | 30 |
| 5 | Převodovka AQ | 15 |
| 6 | Komunikace/kolona řízení | 5 |
| 7 | Klíč na zapalování | 40 |
| 8 | Rádio | 15 |
| 9 | Telefon;
Navigace TomTom. |
5 |
| 10 | Řízení motoru | 5 |
| Řízení motoru | 10 | |
| 11 | – | – |
| 12 | Přechod | 5 |
| 13 | Napájení modulu vstřikování benzínu | 25 |
| Napájení modulu vstřikování naftou | 30 | |
| 14 | Cívka | 20 |
| 15 | Řízení motoru | 5 |
| Relé čerpadla paliva | 10 |
| 16 | Správné osvětlení | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Čisté | 30 |
| 20 | – | – |
| 21 | Lambda sonda | 15 |
| 22 | Brzdový pedál;
Senzor rychlosti. |
5 |
| 23 | Řízení motoru | 5 |
| Řízení motoru | 10 | |
| Řízení motoru | 15 | |
| 24 | ARF, změna ventilu | 10 |
| 25 | ABS čerpadlo | 40 |
| 26 | Levé osvětlení | 40 |
| 27 | Řízení motoru | 40 |
| Řízení motoru | 50 | |
| 28 | – | – |
| 29 | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | Klíč na zapalování | 40 |
Poloha v motorovém prostoru: pojistková skříňka
| Číslo | Popis | Amp [A] |
| B1 | Alternátor <140 W. | 150 |
| Alternátor> 140 W. | 200 | |
| C1 | Servotvorba | 80 |
| D1 | Napájení multi-bod “30”;
Pojistková skříňka interna. |
100 |
| E1 | Ventilátor <500 W; Ventilátor> 500 W. | 50 |
| 80 | ||
| F1 | PTC
(elektrické topení doplňkové prostřednictvím vzduchu) |
80 |
| G1 | PTC
(elektrické topení doplňkové prostřednictvím vzduchu) |
40 |
| H1 | Centrální zamykání řízení | – |
Seat Leon (2009) – schéma pojistky
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon (2009) je pojistka 42 v pojistkové skříňce.
Rok výroby: 2009
Pojistky na levé straně přístrojové desky
| Č. | Popis | Amp [A] |
| 1 | Diagnostika;
Přístrojová deska; Osvětlení přístrojů; Přístrojová deska světlometů; Proudový měřič; Vyhřívané stěrače; Řízení motoru; Světlomety AFS. |
10 |
| 2 | Řídicí jednotka motoru;
Přístrojová deska ABS-ESP; Automatická převodovka; Přístrojová deska; Přístrojová deska přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Světlomety pravý a levý. |
10 |
| 3 | Airbag | 5 |
| 4 | Vytápění;
Spínač zpátečky; Spínač ASR-ESP; Elektrické zrcátko; Dálkové ovládání parkování; Senzor hladiny oleje. |
5 |
| 5 | Světlomet pravý xenon | 10 |
| 6 | Světlomet levý xenon | 10 |
| 7 | – | – |
| 8 | Asistent instalace háku | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Centrální zamykání | 15 |
| 13 | Diagnostika;
Spínač světla; Senzor deště; Vyhřívané zadní sklo. |
10 |
| 14 | Automatická převodovka;
Vytápění; Řídicí jednotka ESP; Páka automatické převodovky. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarm | 5 |
| 18 | Kombi;
Páčky s funkcí START STOP. |
5 |
| 19 | Asistent světel mlhových světel | 20 |
| 20 | Navigace;
Rádio s funkcí START STOP. |
15 |
| 21 | Řízení motoru | 10 |
| 22 | Spínač ventilátoru | 40 |
| 23 | Elektrická okna (přední) | 30 |
| 24 | Řídicí jednotka karoserie | 20 |
| 25 | Vyhřívání zadního skla | 25 |
| 26 | Elektrická zadní okna | 30 |
| 27 | Motor
(kontrola paliva/relé pumpa) |
15 |
| 28 | Ovládání komfortu | 30 |
| 29 | – | – |
| 30 | Automatická převodovka | 20 |
| 31 | Vakuová pumpa | 20 |
| 32 | – | – |
| 33 | Otevíratelná střecha | 25 |
| 34 | Přístrojová deska komfort;
Centrální zamykání. |
25 |
| 35 | – | – |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Řízení motoru | 10 |
| 39 | Telefon s funkcí START STOP | 10 |
| 40 | Spínač ventilátoru | 40 |
| 41 | Kabeláž motoru stěrače zadního skla,
přístrojová deska. |
20 |
| 42 | Zásuvka 12 V;
Zapalovač cigaret. |
15 |
| 43 | Předběžná instalace podpěry přívěsu | 15 |
| 44 | Předběžná instalace podpěry přívěsu | 20 |
| 45 | Předběžná instalace podpěry přívěsu | 15 |
| 46 | – | – |
| 47 | Řízení motoru | 10 |
| 48 | Řízení motoru | 10 |
| 49 | – | – |
Schéma pojistek, motorový prostor, levá část
| Č. | Popis | Amp [A] |
| 1 | Stěrače | 30 |
| 2 | Změna DQ200 | 30 |
| 3 | Řídicí jednotka kabelu | 5 |
| 4 | ABS | 20 |
| 5 | Změna AQ | 15 |
| 6 | Přístrojová deska;
Sloupek řízení. |
5 |
| 7 | Klíč na zapalování | 40 |
| 8 | Rádio | 15 |
| 9 | Telefon;
Navigace TomTom. |
5 |
| 10 | Správa motoru | 5 |
| Správa motoru | 10 | |
| 11 | – | – |
| 12 | Elektronická řídicí jednotka | 5 |
| 13 | Napájení modulu vstřikování benzínu | 15 |
| Napájení modulu vstřikování naftou | 30 | |
| 14 | Cívka | 20 |
| 15 | Správa motoru | 5 |
| Relé čerpadla | 10 | |
| 16 | Osvětlení správné | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Čistý | 30 |
| 20 | Čerpadlo vody | 10 |
| Čerpadlo se snímačem tlaku pro motor 1.8 | 20 | |
| 21 * | Lambda sonda | 15 |
| 22 | Brzdový pedál, snímač rychlosti | 5 |
| 23 * | Řízení motoru | 5 |
| Řízení motoru | 10 | |
| Řízení motoru | 15 | |
| 24 | AKF, ventil převodovky | 10 |
| 25 * | Čerpadlo ABS | 40 |
| 26 | Osvětlení vlevo | 30 |
| 27 * | Řízení motoru | 40 |
| Řízení motoru | 50 | |
| 28 | – | – |
| 29 | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | Klíč na startování | 50 |
| * Jmenovitý výkon v závislosti od motoru | ||
Seat Leon (2010) – schéma pojistky
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon (2010) je pojistka 42 v pojistkové skříňce.
Rok výroby: 2010.
Pojistky na levé straně přístrojové desky
| Č. | Popis | Amp [A] |
| 1 | Diagnostika;
Přístrojová deska; Osvětlení přístrojů; Přístrojová deska světlometů; Proudový měřič; Vyhřívané stěrače; Řízení motoru; Světlomety AFS. |
10 |
| 2 | Řídicí jednotka motoru;
Přístrojová deska ABS-ESP; Automatická převodovka; Přístrojová deska přístrojů; Přístrojová deska přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Pravý a levý světlomet. |
10 |
| 3 | Airbag | 5 |
| 4 | Vytápění;
Spínač couvání; Spínač ASR-ESP; Elektrické zrcátko; Dálkové ovládání parkování; Senzor hladiny oleje. |
5 |
| 5 | Pravý xenonový světlomet | 10 |
| 6 | Levý xenonový světlomet | 10 |
| 7 | – | – |
| 8 | Asistent pro instalaci tažného zařízení | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | Centrální zamykání | 15 |
| 13 | Diagnostika;
Spínač světla; Senzor deště; Vyhřívané zadní sklo. |
10 |
| 14 | Automatická převodovka;
Vytápění; Řídicí jednotka ESP; Páka automatické převodovky. |
5 |
| 15 | – | – |
| 16 | – | – |
| 17 | Alarm | 5 |
| 18 | Kombi;
Páky s funkcí START STOP. |
5 |
| 19 | Asistence světla mlhových světel | 20 |
| 20 | Navigace;
Rádio s funkcí START STOP. |
15 |
| 21 | Řízení motoru | 10 |
| 22 | Spínač ventilátoru | 40 |
| 23 | Elektrická okna (přední) | 30 |
| 24 | Řídicí jednotka karoserie | 20 |
| 25 | Vyhřívané zadní sklo | 25 |
| 26 | Elektrická zadní okna | 30 |
| 27 | Motor (řídicí jednotka paliva/relé pumpy) | 15 |
| 28 | Ovládání komfortu | 30 |
| 29 | – | – |
| 30 | – | – |
| 31 | Vakuová pumpa | 20 |
| 32 | – | – |
| 33 | Otevíratelná střecha | 25 |
| 34 | Přístrojová deska komfort;
Centrální zamykání. |
25 |
| 35 | – | – |
| 36 | Ostřikovač světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Správa motoru | 10 |
| 39 | Telefon s funkcí START STOP | 10 |
| 40 | Spínač ventilátoru | 40 |
| 41 | Kabeláž motoru stěrače zadního okna,
přístrojová deska |
20 |
| 42 | Zásuvka 12 V;
Zapalovač cigaret. |
15 |
| 43 | Předběžná instalace podpěry přívěsu | 15 |
| 44 | Předběžná instalace podpěry přívěsu | 20 |
| 45 | Předběžná instalace podpěry přívěsu | 15 |
| 46 | – | – |
| 47 | Správa motoru | 10 |
| 48 | Správa motoru | 10 |
| 49 | – | – |
Schéma pojistek, motorový prostor, levá část
| Číslo | Popis | Amp [A] |
| 1 | Stěrač | 30 |
| 2 | Převodovka DQ200 | 30 |
| 3 | Řídicí jednotka kabelu | 5 |
| 4 | ABS | 20 |
| 5 | Převodovka AQ | 15 |
| 6 | Přístrojová deska;
Sloupek řízení. |
5 |
| 7 | Klíč na zapálení | 40 |
| 8 | Rádio | 15 |
| 9 | Telefon;
Navigace TomTom. |
5 |
| 10 | Řízení motoru | 5 |
| Řízení motoru | 10 | |
| 11 | – | – |
| 12 | Elektronická řídicí jednotka | 5 |
| 13 | Napájení modulu vstřikování benzínu | 15 |
| Napájení modulu vstřikování naftu | 30 | |
| 14 | Cívka | 20 |
| 15 | Řízení motoru | 5 |
| Relé čerpadla | 10 | |
| 16 | Osvětlení správné | 30 |
| 17 | Klakson | 15 |
| 18 | – | – |
| 19 | Čistý | 30 |
| 20 | Čerpadlo vody | 10 |
| Čerpadlo se snímačem tlaku pro motor 1.8 | 20 | |
| 21 * | Lambda sonda | 15 |
| 22 | Brzdový pedál;
Snímač rychlosti. |
5 |
| 23 * | Řízení motoru | 5 |
| Řízení motoru | 10 | |
| Řízení motoru | 15 | |
| 24 | AKF, ventil převodovky | 10 |
| 25 * | Čerpadlo ABS | 40 |
| 26 | Osvětlení vlevo | 30 |
| 27 * | Řízení motoru | 40 |
| Řízení motoru | 50 | |
| 28 | – | – |
| 29 * | Elektrická okna (přední a zadní) | 50 |
| Elektrická okna (přední) | 30 | |
| 30 | Klíč na zapalování | 50 |
| * Jmenovitý výkon v závislosti od motoru | ||
Seat Leon – schéma pojistkové skříně
Rok výroby: 2020, 2021.

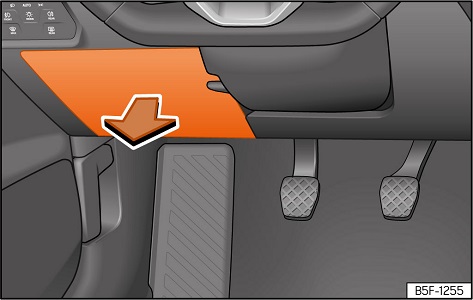

Pojistka zapalovače cigaret (zásuvka napájení) v Seat Leon je pojistka 52 v pojistkové skříni v kabině.
| Barva | Ampéry [A] |
|---|---|
| Světle hnědá | 5 |
| Hnědá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žlutá | 20 |
| Bílá nebo průhledná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
2020
Pojistky uvnitř vozidla
| Číslo | Popis | Ampéry [A] | ||
|---|---|---|---|
| Číslo | Popis | Ampéry [A] | ||
| 3 | Přívěs | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Páka automatické převodovky | 25 | |
| 6 | Vnitřní osvětlení | 30 | |
| 8 | Otevíratelná střecha | 20 | |
| 7 | Vyhřívaná sedadla | 30 | |
| 9 | Levé dveře | 30 | |
| 11 | Přívěs | 15 | |
| 12 | Světla na pravé straně | 40 | |
| 13 | Centrální zamykání | 40 | |
| 14 | Beats Audio CAN a MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relé motoru, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Přístrojová deska | 7,5 | |
| 20 | Komunikační centrum | 7,5 | |
| 21 | Kamera pro couvání | 7,5 | |
| 24 | Řídicí jednotka spojky 4×4 Haldex | 15 | |
| 25 | Přední bezpečnostní pásy RGS+EBSS | 25 | |
| 26 | Pravé dveře | 30 | |
| 27 | Přední bezpečnostní pásy RGS+EBSS | 25 | |
| 28 | PHEV;
Deaktivace vysokonapěťového systému pro záchranné operace; Označení žlutou nálepkou. |
10 | |
| 29 | Přívěs | 15 | |
| Číslo | Popis | Ampéry [A] | ||
|---|---|---|---|
| 30 | Rádio | 30 | |
| 31 | Přívěs | 25 | |
| 34 | Zásuvka napájení 230 V | 30 | |
| 35 | Světlo na levé straně | 40 | |
| 36 | Větrání klimatizace | 40 | |
| 37 | Kryt elektrického zavazadlového prostoru | 30 | |
| 39 | Vyhřívání volantu | 10 | |
| 40 | Akustický signál upozornění | 7,5 | |
| 41 | Bariéra | 7,5 | |
| 42 | Páka automatické převodovky | 7,5 | |
| 43 | Ovládací panel klimatizace a topení;
Vyhřívání zadního okna; Kompresor AA. |
10 | |
| 44 | Diagnostika;
Spínač ruční brzdy; Spínač světel; Světlo couvání; Vnitřní osvětlení; Osvětlení prahů. |
7,5 | |
| 45 | Sloupek řízení | 7,5 | |
| 46 | Displej rádia | 7,5 | |
| 47 | Režim jízdy. | 10 | |
| 48 | USB | 7,5 | |
| 52 | Zásuvka napájení 12 V | 20 | |
| 58 | Senzory parkování;
Řídicí jednotka asistenta parkování; Přední kamera; Radar. |
7,5 | |
| 59 | Spínač světla couvání;
Senzor klimatizace; Elektrochromatické zrcátko. |
7,5 | |
| 60 | Diagnostika;
Řídicí jednotka světlometů; Nastavení výšky světlometů. |
7,5 | |
| 61 | Startování;
Senzor spojky. |
7,5 | |
| 65 | Audio zesilovač | 10 | |
| 66 | Stěrač zadního okna | 15 | |
| 67 | Vyhřívání zadního okna | 30 | |
| Pojistka integrovaná / Ampéry [A] | |
|---|---|
| Zásuvka napájení zadní 230 V | 30 |
| Sedadlo řidiče nastavitelné elektricky | 15 |
Pojistky v motorovém prostoru
| Číslo | Popis | Ampéry [A] | |||
|---|---|---|---|---|
| Číslo | Popis | Ampéry [A] | |||
| 2 | Modul řízení motoru | 7,5 | ||
| 3 | Modul řízení palivového čerpadla | 7,5/10/20 | ||
| 4 | Signál levého světlometu KL 30 | 15 | ||
| 5 | Signál pravého světlometu KL 30 | 15 | ||
| 7 | Čerpadlo automatické převodovky | 30 | ||
| 8 | Signál servo brzdy KL 30 | 40 | ||
| 9 | Akustický signál | 15 | ||
| 10 | Lavalunotto | 30 | ||
| 11 | Chlazení PHEV | 7,5 | ||
| 12 | Modul řízení automatické převodovky | 15/30 | ||
| 13 | Jednotka řízení systému ESP | 25 | ||
| 14 | Topení z odstavení | 20 | ||
| 15 | Jednotka řízení systému ESP | 40 | ||
| Číslo | Popis | Ampéry [A] | |||
|---|---|---|---|---|
| 16 | PHEV, modul automatické převodovky | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Přední diferenciál | 15 | ||
| 21 | Modul řízení motoru | 7,5 | ||
| 22 | Startování | 30 | ||
| 23 | Modul řízení motoru (nafta / benzín) | 15 | ||
| 24 | Senzory motoru | 7,5/10 | ||
| 25 | Senzory motoru | 7,5/10 | ||
| 26 | Napájení motoru | 7,5/10 | ||
| 27 | Lambda sonda | 10/15 | ||
| 28 | Motor | 10/20 | ||
| 29 | Modul řízení palivového čerpadla | 15/20/30 | ||
| 30 | Čerpadlo s vysokým tlakem 1,0 | 10 | ||
| 33 | PTC | 40 | ||
2021
Pojistky uvnitř vozidla
| Číslo | Popis | Ampéry [A] | ||
|---|---|---|---|
| Číslo | Popis | Ampéry [A] | ||
| 3 | Přívěs | 25 | |
| 4 | SCR;
Adblue. |
20 | |
| 5 | Páka automatické převodovky | 25 | |
| 6 | Vnitřní osvětlení | 30 | |
| 8 | Otevíratelná střecha | 20 | |
| 7 | Vyhřívaná sedadla | 30 | |
| 9 | Levé dveře | 30 | |
| 11 | Přívěs | 15 | |
| 12 | Osvětlení pravého boku | 40 | |
| 13 | Centrální zamykání | 40 | |
| 14 | Beats Audio CAN a MOST. | 30 | |
| 16 | Airbag | 7,5 | |
| 17 | SCR, relé motoru, 1,5 | 10 | |
| 18 | KESSY | 7,5 | |
| 19 | Přístrojová deska | 7,5 | |
| 20 | Komunikační centrum | 7,5 | |
| 21 | Kamera pro couvání | 7,5 | |
| 24 | Řídicí jednotka spojky 4×4 Haldex | 15 | |
| 25 | Přední bezpečnostní pásy RGS+EBSS | 25 | |
| 26 | Pravé dveře | 30 | |
| 27 | Přední bezpečnostní pásy RGS+EBSS | 25 | |
| 28 | PHEV;
Deaktivace vysokonapěťového systému pro záchranné operace; Označení žlutou nálepkou. |
10 | |
| 29 | Přívěs | 15 | |
| Číslo | Popis | Ampéry [A] | ||
|---|---|---|---|
| 30 | Rádio | 30 | |
| 31 | Přívěs | 25 | |
| 34 | Zásuvka napájení 230V | 30 | |
| 35 | Světlo na levé straně | 40 | |
| 36 | Větrání klimatizace | 40 | |
| 37 | Víko elektrického zavazadlového prostoru | 30 | |
| 39 | Vyhřívání volantu | 10 | |
| 40 | Akustický signál upozornění | 7,5 | |
| 41 | Zábrana | 7,5 | |
| 42 | Páka automatické převodovky | 7,5 | |
| 43 | Ovládací panel klimatizace a topení;
Vyhřívání zadního okna; Kompresor AA. |
10 | |
| 44 | Diagnostika;
Spínač ruční brzdy; Spínač světel; Světlo couvání; Vnitřní osvětlení; Osvětlení prahů. |
7,5 | |
| 45 | Sloupek řízení | 7,5 | |
| 46 | Displej rádia | 7,5 | |
| 47 | Režim jízdy. | 10 | |
| 48 | USB | 7,5 | |
| 52 | Zásuvka napájení 12 V | 20 | |
| 58 | Senzory parkování;
Řídicí jednotka asistenta parkování; Přední kamera; Radar. |
7,5 | |
| 59 | Spínač světla couvání;
Senzor klimatizace; Elektrochromatické zrcátko. |
7,5 | |
| 60 | Diagnostika;
Řídicí jednotka světlometů; Regulace výšky světlometů. |
7,5 | |
| 61 | Startování;
Senzor spojky. |
7,5 | |
| 65 | Audio zesilovač | 10 | |
| 66 | Stěrač zadního okna | 15 | |
| 67 | Vyhřívání zadního okna | 30 | |
| Pojistka integrovaná / Ampéry [A] | |
|---|---|
| Zásuvka napájení zadní 230 V | 30 |
| Sedadlo řidiče nastavitelné elektricky | 15 |
Pojistky v motorovém prostoru
| Číslo | Popis | Ampéry [A] | |||
|---|---|---|---|---|
| Číslo | Popis | Ampéry [A] | |||
| 2 | Modul řízení motoru | 7,5 | ||
| 3 | Modul řízení palivového čerpadla | 7,5/10/20 | ||
| 4 | Signál levého světlometu KL 30 | 15 | ||
| 5 | Signál pravého světlometu KL 30 | 15 | ||
| 7 | Čerpadlo automatické převodovky | 30 | ||
| 8 | Signál servo brzdy KL 30 | 40 | ||
| 9 | Akustický signál | 15 | ||
| 10 | Lavalunotto | 30 | ||
| 11 | Chlazení PHEV | 7,5 | ||
| 12 | Modul řízení automatické převodovky | 15/30 | ||
| 13 | Jednotka řízení systému ESP | 25 | ||
| 14 | Vytápění z odstavení | 20 | ||
| 15 | Jednotka řízení systému ESP | 40 | ||
| Číslo | Popis | Ampéry [A] | |||
|---|---|---|---|---|
| 16 | PHEV, modul automatické převodovky | 50 | ||
| 17 | PTC | 40 | ||
| 18 | PTC | 40 | ||
| 20 | Přední diferenciál | 15 | ||
| 21 | Modul řízení motoru | 7,5 | ||
| 22 | Startování | 30 | ||
| 23 | Modul řízení motoru (nafta / benzín) | 15 | ||
| 24 | Senzory motoru | 7,5/10 | ||
| 25 | Senzory motoru | 7,5/10 | ||
| 26 | Napájení motoru | 7,5/10 | ||
| 27 | Lambda sonda | 10/15 | ||
| 28 | Motor | 10/20 | ||
| 29 | Modul řízení palivového čerpadla | 15/20/30 | ||
| 30 | Čerpadlo s vysokým tlakem 1,0 | 10 | ||
| 33 | PTC | 40 | ||
O Seat Leon (2005-2021)
Seat Leon, vyráběný v letech 2005 až 2021, je populární kompaktní automobil, který nabízí kombinaci stylu, výkonu a praktičnosti. Tento model je známý svým moderním designem a pokročilými technologickými funkcemi. Seat Leon byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity. Díky své spolehlivosti a komfortu se stal oblíbenou volbou mezi řidiči, kteří hledají dynamické a zároveň úsporné vozidlo.
Schéma pojistkové skříně Seat Leon
Tato stránka zobrazuje schéma pojistkové skříně pro model Seat Leon, která je nezbytná pro identifikaci a výměnu pojistek. V tomto vozidle se pojistková skříň obvykle nachází v interiéru, pod palubní deskou na straně řidiče, a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
