Seat Ateca (2016-2021) – pojistková skříňka
Sedadlo

Seat Ateca (2016-2021) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Seat Ateca 2016–2021, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Seat Ateca (2016-2019) – schéma pojistkové skříňky

Rok výroby: 2016, 2017, 2018, 2019.

Pojistka zapalovače cigaret (zásuvka napájení) v autě SEAT Ateca je pojistka č. 40 v pojistkové skříňce přístrojové desky.

Kódování barev pojistek
Barva Hodnocení Amp
černá 1
Purpurová 3
Světle hnědá 5
hnědá 7.5
Červená 10
modrá 15
Žlutá 20
Bílá nebo průhledná 25
Zelená 30
Oranžová 40

Poloha pojistkové skříňky

Prostor pro cestující

Vozy s volantem nalevo:
Pojistková skříňka se nachází za zásuvkou.

Vozy s volantem napravo:
Pojistková skříňka se nachází v odkládací schránce.

Odšroubovat omezovač otevření (A) ve dvou fázích:
– nejprve odblokovat omezovač tažením (šipka 1), poté jej jemně posunout doprava (šipka 2). Odstranit vodič, když je kryt v normální poloze otevření (30 °).
– Uvolnit boční panty (B), aby se uvolnil kryt v jeho druhé poloze otevření (60 °).

Schémata pojistkové skříňky

2016, 2017

Přístrojová deska

Schéma pojistkové skříňky na přístrojové desce s popisem odblokování omezovače.

Č. Popis Ampéry [A]
Č. Popis Ampéry [A]
1 Adblue (SCR) 30
5 Přechod 5
6 Páka automatické převodovky 5
7 Ovládací panel klimatizace a topení;

Topení zadního okna;

Stacionární topení.

 10
8 Diagnostika;

Spínač ruční brzdy;

Spínač světla;

Světlo zpátečky;

Vnitřní osvětlení;

Režim jízdy.

 10
9 Sloupek řízení 5
10 Displej rádia 7.5
12 Rádio 20
14 Ventilátor klimatizace 40
15 Odemknutí sloupku řízení 10
16 Připojovací skříňka antény 7.5
17 Přístrojová deska 5
18 Zadní kamera 7.5
19 Kessy 7.5
21 Řídicí jednotka 4×4 Haldex 15
22 Přívěs 15
23 Pravé světlomety 40
2A Elektricky otevíratelná střecha 30
Č. Popis Ampéry [A]
25 Levé dveře 30
26 Vyhřívaná sedadla 30
28 Přívěs 25
31 Levé světlomety 40
32 Řídicí jednotka pro asistenci při parkování 7,5 / 10
33 Airbag 5
34 Spínač zpátečky;

Snímač klimatizace;

Elektrochromatické zrcátko.

 7.5
35 Diagnostika;

Kontrolér světlometů;

Regulátor světlometů.

 10
36 Přední kamera;

Radar.

 5/10
38 Přívěs 25
39 Pravé dveře 30
40 Zásuvka 12V 20
42 Centrální zamykání 40
43 Vnitřní osvětlení 30
44 Přívěs 15
45 Elektrické sedadlo řidiče 15
47 Stěrač zadního okna 15
49 Startování;

Snímač spojky.

 5
50 Elektrický zadní kryt 40
53 Vyhřívané zadní okno 30
Motorový prostor

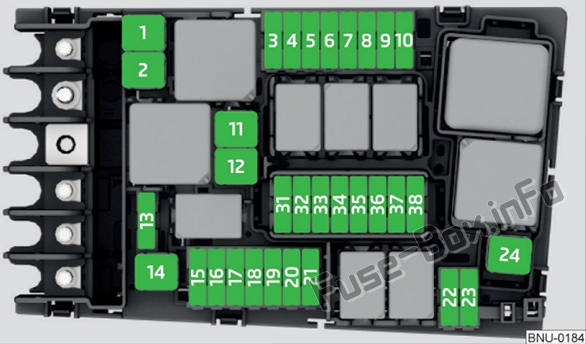

Detailní schéma pojistkové skříňky v motorovém prostoru s umístěním snímače spojky.

Č. Popis Ampéry [A]
Č. Popis Ampéry [A]
1 Jednotka řízení ESP 40
2 Jednotka řízení ESP 40
3 Řídicí jednotka motoru (Nafta/benzín) 30/15
4 Senzory motoru 5/10
5 Senzory motoru 10
6 Senzor brzdového světla 5
7 Napájení motoru 10
8 Lambda sonda 10/15
9 Motor 5/20
10 Jednotka řízení palivového čerpadla 15/20
11 PTC 40
12 PTC 40
Č. Popis Ampéry [A]
13 Ovladač automatické převodovky 15/30
14 Vyhřívané čelní sklo 40
15 Klaksón 15
17 Řídicí jednotka motoru 7.5
18 Terminál 30 (pozitivní referenční bod) 5
19 Přední ostřikovač 30
20 Signál alarmu 10
22 Řídicí jednotka motoru 5
23 Startování 30
24 PTC 40
31 Čerpadlo s vysokým tlakem 15
33 Čerpadlo převodovky 30
37 Stacionární topení 20

2018

Přístrojová deska

Schéma pojistkové skříňky na přístrojové desce s vyznačením snímače spojky.

Č. Popis Ampéry [A]
Č. Popis Ampéry [A]
1 Adblue (SCR) 30
5 Přechod 5
6 Páka automatické převodovky 5
7 Ovládací panel klimatizace a vytápění;

Vytápění zadního skla;

Stacionární vytápění.

 10
8 Diagnostika;

Spínač ruční brzdy;

Spínač světel;

Světlo zpátečky;

Vnitřní osvětlení;

Režim jízdy;

Osvětlený práh dveří.

 10
9 Sloupek řízení 5
10 Displej rádia 7.5
11 Levé světlomety 40
12 Rádio 20
14 Ventilátor klimatizace 40
15 Odemknutí sloupku řízení 10
16 Připojení Box. 7.5
17 Přístrojová deska 7.5
18 Zadní kamera 7.5
19 Elektricky otevíratelná střecha 7.5
21 Řídicí jednotka 4×4 Haldex 15
22 Přívěs 15
23 Elektricky otevíratelné střešní okno 30
24 Pravé světlomety 40
25 Levé dveře 30
Leggere  Seat Ibiza 6J (2016-2017) – pojistková skříňka
Č. Popis Ampéry [A]
26 Vyhřívaná sedadla 30
27 Vnitřní osvětlení 30
28 Přívěs 25
32 Řídicí jednotka pro asistenci při

parkování,

přední kamera a

radar.

 7,5 / 10
33 Airbag 5
34 Spínač zpátečky;

Senzor klimatizace;

Elektrochromatické zrcátko;

Zdroje napájení vzadu (USB).

 7.5
35 Diagnostika;

Ovladač světlometů;

Regulátor světlometů.

 10
36 Pravý LED světlomet 7.5
37 Levý LED světlomet 7.5
38 Přívěs 25
39 Pravé dveře 30
40 12V zásuvka 20
42 Centrální zamykání 40
43 Nastavení sedadla 30
44 Přívěs 15
45 Elektrické sedadlo řidiče 15
47 Stěrač zadního okna 15
49 Startování;

Senzor spojky.

 5
50 Elektrický zadní kryt 40
52 Režim jízdy. 15
53 Vyhřívané zadní okno 30
Motorový prostor

Rozložení pojistkové skříňky v motorovém prostoru s označením senzoru spojky.

Č. Popis Ampéry [A]
Č. Popis Ampéry [A]
1 Jednotka řízení ESP 25
2 Jednotka řízení ESP 40
3 Jednotka řízení motoru (Diesel/benzín) 30/15
4 Senzory motoru 5/10
5 Senzory motoru 7.5
6 Senzor brzdového světla 5
7 Napájení motoru 10
8 Lambda sonda 10/15
9 Motor 10/20
10 Jednotka řízení palivového čerpadla 15/20
11 PTC 40
12 PTC 40
Č. Popis Ampéry [A]
13 Ovladač automatické převodovky 15/30
14 Vyhřívané čelní sklo 40
15 Klaksón 15
16 Palivové čerpadlo 15/20
17 Řídicí jednotka motoru 7.5
18 Terminál 30 (kladný referenční bod) 5
19 Přední ostřikovač 30
20 Signál alarmu 10
22 Řídicí jednotka motoru 5
23 Startování 30
24 PTC 40
31 Čerpadlo s vysokým tlakem 15
37 Stacionární topení 20

2019

Přístrojová deska

Pohled na pojistkovou skříňku přístrojové desky s vyznačeným senzorem spojky.

Č. Popis Ampéry [A]
Č. Popis Ampéry [A]
1 Adblue (SCR) 20
4 Signál alarmu 7.5
5 Přechod 7.5
6 Páka automatické převodovky 7.5
7 Ovládací panel klimatizace a topení;

Topení zadního okna;

Stacionární topení.

 10
8 Diagnostika;

Spínač elektronické parkovací brzdy;

Spínač světel;

Světlo zpátečky;

Vnitřní osvětlení;

Režim jízdy;

Osvětlení prahu dveří.

 7.5
9 Sloupek řízení 7.5
10 Displej rádia 7.5
11 Levé světlomety 40
12 Rádio 20
14 Ventilátor klimatizace 40
15 Odemknutí sloupku řízení 10
16 Připojení Box 7.5
17 Přístrojová deska;

OCU.

 7.5
18 Zadní kamera 7.5
19 Kessy 7.5
20 SCR;

Relé motoru, 1.5.

 10/15
21 Řídicí jednotka 4×4 Haldex 15
22 Přívěs 15
23 Elektricky otevíratelná střecha 20
24 Pravé světlomety 40
Č. Popis Ampéry [A]
25 Levé dveře 30
26 Vyhřívaná sedadla 30
27 Vnitřní osvětlení 30
28 Přívěs 25
32 Řídicí jednotka pro asistenci při

parkování,

přední kamera a

radar.

 7,5 / 10
33 Airbag 7.5
34 Spínač zpátečky;

Senzor klimatizace;

Elektrochromatické zrcátko;

Porty napájení vzadu (USB).

 7.5
35 Diagnostika;

Kontrolér světlometů;

Regulátor světlometů.

 7.5
36 Pravý LED světlomet 7.5
37 Levý LED světlomet 7.5
38 Přívěs 25
39 Pravé dveře 30
40 Zásuvka 12V 20
42 Centrální zamykání 40
43 30
44 Přívěs 15
45 Elektrické sedadlo řidiče 15
47 Stěrač zadního okna 15
49 Startování;

Senzor spojky.

 7.5
50 Elektrický zadní kryt 40
52 Režim jízdy. 15
53 Vyhřívané zadní okno 30
Porty napájení vzadu (pojistka v kabelu) 7.5
Motorový prostor

Ilustrace pojistkové skříňky v motorovém prostoru s umístěním senzoru spojky.

Seat Ateca – schéma pojistky

Rok výroby: 2020.

Leggere  Seat Toledo II (1999-2004) – pojistková skříňka

Pojistka v motorovém prostoru

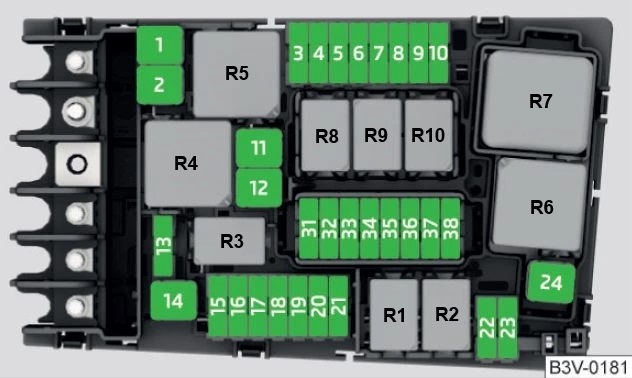

Umístění pojistky v motorovém prostoru pro rok výroby 2020.

Číslo Popis / Ampér [A]
Číslo Popis / Ampér [A]
1 Jednotka řízení systému ESP 25
2 Jednotka řízení systému ESP 40/60
3 Modul řízení motoru (nafta / benzín) 30/15
4 Senzory motoru 7,5/10
5 Senzory motoru 10
6 Senzor brzdových světel 7,5
7 Napájení motoru 10
8 Lambda sonda 10
9 Motor 20
10 Modul řízení čerpadla paliva 15/20
11 PTC 40
12 PTC 40
Číslo Popis / Ampér [A]
13 Čerpadlo převodovky 15/30
14 Vyhřívané čelní sklo 50
15 Hlasový signál 15
16 Čerpadlo benzínu 20
17 Modul řízení motoru 7,5
18 Terminál 30 (pozitivní) 7,5
19 Ostřikovač čelního skla 30
21 Modul řízení automatické převodovky 15/30
22 Modul řízení motoru 7,5
23 Startování 30
24 PTC 40
36 Levý LED světlomet 15
37 Stacionární vytápění 20
38 Pravý LED světlomet 15

Pojistka v prostoru pro cestující

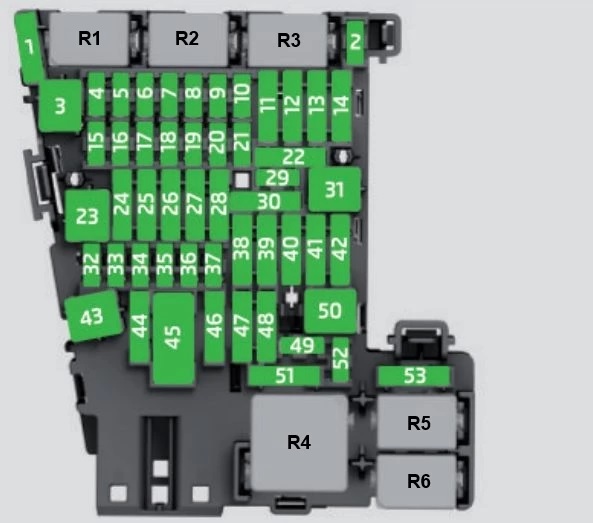

Schéma pojistky v prostoru pro cestující pro vozidla vyrobená v roce 2020.

Číslo Popis / Ampér [A]
Číslo Popis / Ampér [A]
1 Adblue (SCR) 20
4 Akustický signál upozornění 7,5
5 Dveře 7,5
6 Páka automatické převodovky 7,5
7 Ovládací panel klimatizace a vytápění;

Vytápění zadního okna;

Pomocné vytápění.

 10
8 Diagnostika;

Spínač elektronické parkovací brzdy;

Spínač světel;

Osvětlení couvacího světla;

Vnitřní osvětlení;

Režim jízdy;

Osvětlení prahu;

Senzor deště.

 7,5
9 Sloupek řízení;

Čerpadlo chladicí kapaliny (T2C).

 7,5
10 Displej rádia 7,5
11 Světla vlevo 40
12 Rádio 20
13 Napínač bezpečnostního pásu řidiče a spolujezdce 25
14 Větrání klimatizace 40
15 Odemknutí sloupku řízení 10
16 Komunikační centrum 7,5
17 Přístrojová deska;

Jednotka OCU.

 7,5
18 Kamera couvací a kamera pro sledování okolí 7,5
19 Kessy 7,5
20 SCR;

Relé motoru, 1,5.

 10/15
21 Jednotka řízení spojky 4×4 Haldex 15
22 Přívěs 15
23 Elektricky ovládaná střecha 30
Číslo Popis / Ampér [A]
24 Světla vpravo 40
25 Dveře vlevo 30
26 Vyhřívaná sedadla 30
27 Vnitřní osvětlení 30
28 Přívěs 25
31 Modul řízení zadního víka 30
32 Jednotka řízení asistenta parkování;

Přední kamera a radar.

 7,5/10
33 Airbag 7,5
34 Spínač couvacího světla;

Senzor klimatizace;

Elektrochromatické zrcátko;

Napájecí porty vzadu (USB).

 7,5
35 Diagnostika;

Jednotka řízení světlometů;

Nastavení výšky světlometů.

 7,5
38 Přívěs 25
39 Dveře vpravo 30
40 12 V napájecí zdroj 20
41 Napínač bezpečnostního pásu řidiče a spolujezdce 25
42 Centrální zamykání 40
43 Beats Audio CAN a MOST. 40
44 Přívěs 15
45 Elektricky nastavitelné sedadlo řidiče 15
46 USB připojení 7,5
47 Stěrač zadního okna 15
49 Startování; senzor spojky 7,5
52 Režim jízdy. 15
53 Vyhřívání zadního okna 30
Pojistka integrovaná / Ampér [A]
Zásuvka napájení zadní 230 V 30

Schéma pojistek a relé – Seat Ateca

Týká se vozidel vyrobených v letech:

2021.

Barvy pojistek

Barva Ampér [A]
černá 1
fialová 3
světle hnědá 5
hnědá 7.5
červená 10
modrá 15
žlutá 20
bílá nebo průhledná 25
zelená 30
oranžová 40

Pojistková skříňka v kabině

Pojistková skříňka v kabině vozidla, modelový rok 2021.

Číslo Popis a Ampér
Číslo Popis a Ampér
1 AdBlue (SCR) 20
4 Hlasitý klakson 7,5
5 Brána 7,5
6 Páka automatické převodovky 7,5
7 Ovládací panel klimatizace a topení;

Topení zadního skla;

Nezávislé topení.

 10
8 Diagnostika;

Elektronický spínač parkovací brzdy;

Spínač světel;

Zpětná světla;

Vnitřní osvětlení;

Režim jízdy;

Osvětlený práh dveří;

Senzor deště

 7,5
9 Sloupek řízení;

Čerpadlo chladicí kapaliny (T2C).

 7,5
10 Displej rádia 7,5
11 Levé světlomety 40
12 Rádio 20
13 Napínače bezpečnostních pásů řidiče a spolujezdce 25
14 Ventilátor klimatizace 40
15 Odemknutí sloupku řízení 10
16 Komunikační skříňka 7,5
17 Přístrojová deska, OCU 7,5
18 Zadní kamera a kamera přiblížení 7,5
19 Kessy 7,5
20 SCR, relé motoru, 1,5 10/15
21 Řídicí jednotka Haldex 4×4 15
22 Přívěs 15
23 Elektrická střecha 30
Leggere  Seat Alhambra I (1996-2010) – baterie
Číslo Popis a Ampér
24 Pravé světlomety 40
25 Levé dveře 30
26 Vyhřívaná sedadla 30
27 Vnitřní osvětlení 30
28 Přívěs 25
31 Řídicí jednotka zadního víka 30
32 Řídicí jednotka asistovaného parkování, přední kamera a radar 7,5/10
33 Airbag 7,5
34 Spínač couvání;

Senzor klimatizace;

Elektrochromatické zrcátko;

Napájecí zásuvky vzadu (USB).

 7,5
35 Diagnostika, ovladač světlometů;

Regulátor světlometů.

 7,5
38 Přívěs 25
39 Pravé dveře 30
40 12V zásuvky 20
41 Napínače bezpečnostních pásů řidiče a spolujezdce 25
42 Centrální zamykání 40
43 Překonává signál CAN a MOST. 40
44 Přívěs 15
45 Elektrické sedadlo řidiče 15
46 USB zásuvka 7,5
47 Stěrač zadního okna 15
49 Motorek startování; senzor spojky 7,5
52 Režim jízdy. 15
53 Vyhřívané zadní okno 30

Pojistka lineární/Ampér
Zásuvky napájení zadní 230 V 30


Pojistková skříňka v motorovém prostoru

Pojistková skříňka v motorovém prostoru s regulátorem světlometů.

Číslo Popis a Ampér
Číslo Popis a Ampér
1 Jednotka řízení ESP 25
2 Jednotka řízení ESP 40/60
3 Jednotka řízení motoru (nafta/benzín) 30/15
4 Senzory motoru 7,5/10
5 Senzory motoru 10
6 Senzor brzdového světla 7,5
7 Napájení motoru 10
8 Lambda sonda 10
9 Motor 20
10 Jednotka řízení palivového čerpadla 15/20
11 PTC 40
12 PTC 40
Číslo Popis a Ampér
13 Čerpadlo převodovky 15/30
14 Vyhřívané čelní sklo 50
15 Klakson 15
16 Palivové čerpadlo 20
17 Řídicí jednotka motoru 7,5
18 Konektor 30 (pozitivní referenční) 7,5
19 Lavalunotto 30
21 Řídicí jednotka automatické převodovky 15/30
22 Řídicí jednotka motoru 7,5
23 Motor pro startování 30
24 PTC 40
36 Levý LED světlomet 15
37 Nezávislé topení 20
38 Pravý LED světlomet 15

O Seat Ateca (2016-2021)

Seat Ateca je kompaktní SUV, které se vyrábělo v letech 2016 až 2021. Tento model se vyznačuje moderním designem, prostorným interiérem a pokročilými technologiemi, které zajišťují pohodlnou a bezpečnou jízdu. Seat Ateca nabízí různé možnosti motorů, včetně benzínových a naftových variant, které poskytují vyvážený výkon a efektivní spotřebu paliva. Díky svým jízdním vlastnostem a všestrannosti je Ateca oblíbenou volbou pro ty, kteří hledají spolehlivé a stylové vozidlo.

Schéma pojistkové skříňky Seat Ateca

Tato stránka zobrazuje schéma pojistkové skříňky pro model Seat Ateca, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto vozidle typicky nachází v prostoru pro cestující a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti elektrických komponentů ve vašem vozidle.

Post correlati:

  1. Seat Leon (2005-2021) – pojistková skříňka
  2. Seat Leon II (2005-2012) – baterie
  3. Seat Leon III (od 2012) – baterie
  4. Seat Toledo IV (od 2012) – baterie
  5. Seat Mii Electric (2019-2021) – pojistková skříňka
  6. Seat Cordoba III (2003-2009) – pojistková skříňka
  7. Seat Arosa (1997-2004) – pojistková skříňka
  8. Seat Ibiza 6J (2016-2017) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
