Seat Cordoba III (2003-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Seat Cordoba III 2003–2009, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Seat Cordoba III
Týká se vozidel vyrobených v letech:
2003, 2004, 2005.
Pojistková skříňka
Pojistky se nacházejí na levé straně palubní desky za krytem.
| Číslo | Popis | Ampéráž [A] |
| 1 | — | — |
| 2 | ABS/ESP | 10 |
| 3 | — | — |
| 4 | Brzdové světlo;
Spojka. |
5 |
| 5 | Řídicí jednotka motoru (benzín) | 5 |
| 6 | Světlomet, pravý | 5 |
| 7 | Světlomet, levý | 5 |
| 8 | Ovládání vyhřívání zrcátek | 5 |
| 9 | Lambda sonda | 10 |
| 10 | Signál “S”1). Ovládání rádia | 5 |
| 11 | — | — |
| 12 | Světlomety s regulací výšky | 5 |
| 13 | Senzor hladiny a tlaku oleje | 5 |
| 14 | Vyhřívání motoru/čerpadlo oleje | 10 |
| 15 | Automatická kontrola převodovky | 10 |
| 16 | Vyhřívaná sedadla | 15 |
| 17 | Řídicí jednotka motoru | 5 |
| 18 | Přístrojová deska;
Vyhřívání a ventilace; Navigace; Světlomety s regulací výšky; Elektrické zrcátko. |
10 |
| 19 | Parkovací světlo | 15 |
| 20 | Čerpadlo ostřikovače předního skla | 10 |
| 21 | Světlomety dálkové, pravý | 10 |
| 22 | Světlomety dálkové, levý | 10 |
| 23 | Osvětlení registrační značky;
Parkovací světlo pro boční světlo. |
5 |
| 24 | Stěrač předního skla | 10 |
| 25 | Stříkací trysky (benzín) | 10 |
| 26 | Spínač brzdových světel;
ESP. |
10 |
| 27 | Přístrojová deska;
Diagnostika. |
5 |
| 28 | Kontrola: osvětlení motorového prostoru, osvětlení zavazadlového prostoru, osvětlení vnitřního stropu | 10 |
| 29 | Klimatronic | 5 |
| 30 | — | — |
| 31 | Elektrické okno, levé | 25 |
| 32 | Kontrola centrálního zamykání | 15 |
| 33 | Samovybíjecí klakson | 15 |
| 34 | Aktuální napájení | 15 |
| 35 | Otevřená střecha | 20 |
| 36 | Vytápění/ventilace motoru s elektroventilátorem | 25 |
| 37 | Ostřikovače světlometů | 20 |
| 38 | Světlomety mlhové;
Světlomety mlhové zadní. |
15 |
| 39 | Kontrola řídicí jednotky motoru benzín | 15 |
| 40 | Kontrola řídicí jednotky motoru diesel | 20 |
| 41 | Ukazatel úrovně paliva | 15 |
| 42 | Zapalování transformátoru | 15 |
| 43 | Světlomet potkávací, pravý | 15 |
| 44 | Elektrické okno zadní levé | 25 |
| 45 | Elektrické okno přední pravé | 25 |
| 46 | Kontrola předního stěrače | 20 |
| 47 | Kontrola vyhřívaného zadního okna | 20 |
| 48 | Kontrola směrových světel | 15 |
| 49 | Zapalovač | 15 |
| 50 | Senzor deště;
Centrální zamykání. |
20 |
| 51 | Rádio/CD/GPS | 20 |
| 52 | Klakson | 20 |
| 53 | Světlomet potkávací, levý | 15 |
| 54 | Elektrické okno zadní pravé | 25 |
| 1) Signál “S” je systém, který zahrnuje blokování řízení a zapalování. Po vypnutí zapalování a bez vyjmutí klíče z přístrojové desky, tato funkce umožňuje aktivovat některé elektrické zařízení, jako je rádio auta, stropní lampa atd. Tato funkce se deaktivuje po vyjmutí klíče z přístrojové desky. | ||

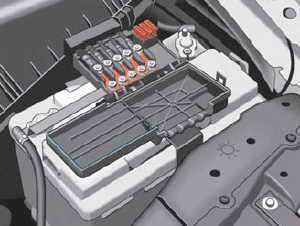

Pojistková skříňka v motorovém prostoru na baterii
Pojistky kovové
| Číslo | Popis | Ampéráž [A] |
| 1 | Alternátor/startování | 175 |
| 2 | Kabina pro cestující s potenciálním vstupem distribuce | 110 |
| 3 | Čerpadlo posilovače řízení | 50 |
| 4 | SLP (benzín);
Žhavicí svíčky (naftové). |
50 |
| 5 | Elektrický ohřívač/ventilátor klimatizace | 40 |
| 6 | Kontrola ABS | 40 |
Pojistky nemetalické
| Číslo | Popis | Ampéráž [A] |
| 7 | Kontrola ABS | 25 |
| 8 | Elektrický ohřívač/ventilátor klimatizace | 30 |
| 9 | — | — |
| 10 | Kontrola kabeláže | 5 |
| 11 | Ventilátor klimatizace | 5 |
| 12 | — | — |
| 13 | Kontrola automatické převodovky Jatco | 5 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
Schéma pojistek a relé – Seat Cordoba III
Týká se vozidel vyrobených v letech:
2008, 2009.

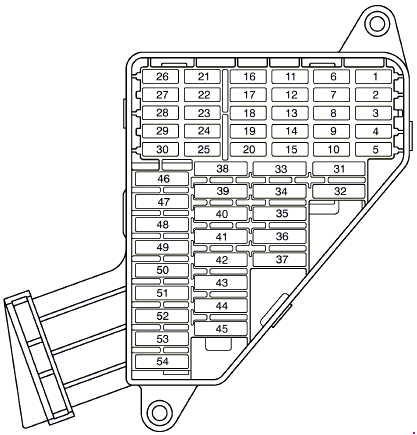

Pojistková skříňka
Pojistky se nacházejí na levé straně palubní desky za krytem.
| Číslo | Popis | Ampéráž [A] |
| 1 | Čerpadlo vody sekundární 1,8 20 VT (T16) | 15 |
| 2 | ABS/ESP | 10 |
| 3 | Prázdné | |
| 4 | Kontrolka brzdy;
Spínač spojky; Cívky relé. |
5 |
| 5 | Řídicí jednotka motoru (benzín) | 5 |
| 6 | Kontrolka na pravé straně | 5 |
| 7 | Kontrolka na levé straně | 5 |
| 8 | Ovládání vyhřívání zrcátek | 5 |
| 9 | Lambda senzor | 10 |
| 10 | Signál “S”a);
Rádiová jednotka. |
5 |
| 11 | Napájení elektrického zrcátka | 5 |
| 12 | Nastavení výšky světlometů | 5 |
| 13 | Senzor tlaku a hladiny oleje | 5 |
| 14 | Vyhřívání motoru a čerpadlo paliva | 10 |
| 15 | Automatická kontrola převodovky | 10 |
| 16 | Vyhřívaná sedadla | 15 |
| 17 | Řídicí jednotka motoru | 5 |
| 18 | Přístrojová deska;
Vyhřívání a ventilace; Navigace; Nastavení výšky světlometů; Elektrické zrcátko. |
10 |
| 19 | Kontrolka couvání | 15 |
| 20 | Čerpadlo ostřikovače čelního skla | 10 |
| 21 | Světlomet dálkový, pravý | 10 |
| 22 | Světlomet dálkový, levý | 10 |
| 23 | Osvětlení registrační značky;
Směrovka bočního světla. |
5 |
| 24 | Stěrač zadního okna | 10 |
| 25 | Vstřikovače (palivo) | 10 |
| 26 | Spínač světel brzdy/ESP (senzor řízení) | 10 |
| 27 | Přístrojová deska/diagnóza | 5 |
| 28 | Přístrojová deska: osvětlení prostoru odkládací schránky, osvětlení zavazadlového prostoru, osvětlení interiéru | 10 |
| 29 | Klimatronic | 5 |
| 30 | Centrální zamykání napájené | 5 |
| 31 | Ovládání předního okna nalevo | 25 |
| 32 | Prázdné | |
| 33 | Klakson alarmu s vlastním napájením | 15 |
| 34 | Řídicí jednotka motoru | 15 |
| 35 | Panorama | 20 |
| 36 | Vyhřívání a ventilátor motoru | 25 |
| 37 | Čerpadlo ostřikovače světlometů | 20 |
| 38 | Mlhová světla přední a zadní | 15 |
| 39 | Řídicí jednotka motoru (benzín) | 15 |
| 40 | Řadič motoru diesel + čerpadlo paliva SDI | 30 |
| 41 | Ukazatel úrovně paliva | 15 |
| 42 | Transformátor zapalování + řadič motoru T70 | 15 |
| 43 | Světlomety s tlumeným světlem (pravá strana) | 15 |
| 44 | Ovládání zadního okna nalevo | 25 |
| 45 | Ovládání předního okna napravo | 25 |
| 46 | Stěrač čelního skla | 20 |
| 47 | Vyhřívaná jednotka zadního okna | 20 |
| 48 | Ukazatel jednotky | 15 |
| 49 | Zapalovač cigaret | 15 |
| 50 | Jednotka zámku | 20 |
| 51 | Rádio/CD/GPS/Telefon | 20 |
| 52 | Klakson | 20 |
| 53 | Světlomety s tlumeným světlem (levá strana) | 15 |
| 54 | Ovládání zadního okna napravo | 25 |
| a) Signál “S” je systém, který zahrnuje motorek startování a zámek řízení a umožňuje, po vypnutí zapalování a bez vyjmutí klíče ze zámku zapalování, zapnout některé elektrické prvky, mezi které patří rádio, osvětlení interiéru atd. Tato funkce se deaktivuje po vyjmutí klíče ze zámku řízení a zámku zapalování. | ||
Pojistky pod volantem v podpoře relé
Pojistky PTC
| Číslo | Popis | Ampéráž [A] |
| 1 | PTC (elektrické vyhřívání doplňkového vzduchu) | 40 |
| 2 | PTC (elektrické vyhřívání doplňkového vzduchu) | 40 |
| 3 | PTC (elektrické vyhřívání doplňkového vzduchu) | 40 |
Pojistková skříňka v motorovém prostoru na baterii
Pojistky kovové
| Číslo | Popis | Ampéráž [A] |
| 1 | Motor alternátoru/motorek na startování | 175 |
| 2 | Rozdělovač napětí napájení uvnitř vozidla | 110 |
| 3 | Čerpadlo posilovače řízení | 50 |
| 4 | Vyhřívání žhavicích svíček (na naftu) | 50 |
| 5 | Ventilátor elektrického topení;
Ventilátor klimatizace. |
40 |
| 6 | Jednotka ABS | 40 |
Pojistky nemetalické
| Číslo | Popis | Ampéráž [A] |
| 7 | Jednotka ABS | 25 |
| 8 | Ohřívač a ventilátor klimatizace Electroblower | 30 |
| 9 | Jednotka ABS | 10 |
| 10 | Jednotka řízení kabelu | 5 |
| 11 | Ventilátor klimatizace | 5 |
| 12 | Prázdné | |
| 13 | Jednotka Jatco pro automatickou převodovku | 5 |
| 14 | Prázdné | |
| 15 | Prázdné | |
| 16 | Prázdné |
