SEAT Toledo NH (2012-2019) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky SEAT Toledo (NH) 2012–2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

SEAT Toledo NH (2012-2019) – schéma pojistky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Barva	Ampér [A]
Černá	1
Fialová	3
Světle hnědá	5
Hnědá	7,5
Červená	10
Modrá	15
Žlutá	20
Bílá nebo průhledná	25
Zelená	30
Oranžová	40

Kabina

Pojistky se nacházejí na přístrojové desce na straně řidiče za krytem.

Motor

2012, 2013, 2014, 2015

Panel přístrojů

Volant vlevo

Přiřazení pojistek na přístrojové desce (2012)

Č.	Elektrická zařízení
Č.	Elektrická zařízení
1	S – startování
2	Start/Stop
3	Přístrojová deska; Kontrola průtoku světlometů; Telefon; Senzor hladiny oleje.
4	Jednotka řízení ABS/ESC
5	Benzínový motor: Tempomat.
6	Světlo zpátečky (manuální převodovka)
7	Spínač, jednotka řízení motoru, automatická převodovka
8	Spínač brzdy; Spínač spojky; Chladicí ventilátor.
9	Ovládací panel topení; Kontrolér klimatizace; Asistence při parkování; Elektrické ovládání oken; Ventilátor chladiče; Přední trysky stěrače.
10	DC-DC konvertor
11	Ovládání vnějšího zrcátka
12	Jednotka řízení tažného zařízení
13	Kontrolér automatické převodovky; Automatický výběr převodových stupňů.
14	Kontrola průtoku světlometů
15	Prázdné
16	Posilovač řízení; Senzor rychlosti; Jednotka řízení motoru.
17	Rádio (START-STOP); Denní světlo
18	Vyhřívaná zrcátka
19	Vstup zapalování
20	Kontrolér motoru; Kontrolér palivového čerpadla; Palivové čerpadlo.
21	Světlo zpátečky (automatická převodovka); Mlhová světla s funkcí CORNER.
22	Ovládací panel topení; Kontrolér klimatizace; Telefon; Panel všeobecných přístrojů; Senzor úhlu řízení; Multifunkční volant; Blokování klíče automatické převodovky.
23	Vnitřní osvětlení; Osvětlení prostoru odkládací schránky a zavazadlového prostoru; Boční světla.
24	Centrální řídicí jednotka vozidla
25	Prázdné
26	Stěrač zadního okna
27	Prázdné
28	Benzínový motor: Ventil AKF; Vytápění.

Č.	Elektrická zařízení
29	Vstřikování; Čerpadlo chladicí kapaliny.
30	Čerpadlo paliva; Zapalování; Tempomat.
31	Lambda sonda
32	Čerpadlo paliva s vysokým tlakem; Ventil tlaku.
33	Řídicí jednotka motoru
34	Řídicí jednotka motoru; Čerpadlo podtlaku.
35	Osvětlení tlačítek; Osvětlení registrační značky; Parkovací světla; Ostřikovače světlometů.
36	Hlavní světla
37	Zadní mlhová světla; DC/DC převodník.
38	Mlhová světla
39	Ventilátor topení
40	Podtlak
41	Vyhřívaná přední sedadla
42	Vyhřívané zadní sklo
43	Klaksón
44	Stěrače
45	Zamykání zadního víka; Centrální zamykání.
46	Alarm
47	Zapalovač cigaret; Napájecí zásuvka v zavazadlovém prostoru.
48	ABS
49	Směrovky; Brzdová světla.
50	DC-DC převodník; Rádio.
51	Elektrické ovládání oken (řidič + zadní levá strana)
52	Elektrické ovládání oken (přední spolujezdec + zadní pravá strana)
53	Ostřikovací systém zadního skla
54	Panel přístrojů obecně START-STOP; Modul pod volantem, multifunkční volant.
55	Řídicí jednotka automatické převodovky
56	Ostřikovací systém světlometů
57	Světlo potkávacích světel (levá strana)
58	Světlo potkávacích světel (pravá strana)

Motor

Přiřazení pojistek v motorovém prostoru (2012)

Č.	Popis
1	Alternátor
2	Prázdný
3	Vnitřek (verze 1) / Napájení pojistkové skříňky (verze 2)
4	Dodatečné elektrické topení (verze 1) / Vnitřek (verze 2)
5	Vnitřek
6	Ventilátor chladiče; Jednotka řízení systému žhavicích svíček.
7	Elektrické-hydraulické posilovač řízení
8	ABS
9	Ventilátor chladiče
10	Automatická převodovka
11	ABS
12	Centrální řídicí jednotka
13	Dodatečné elektrické topení

2016

Panel přístrojů

Volant vlevo

Přiřazení pojistek v přístrojové desce (2016)

Č.	Spotřebič
Č.	Spotřebič
1	Levé světlo
2	Centrální zamykání
3	Relé startovacího systému
4	Pravé světlo
5	Elektrická okna – Řidič
6	Řídicí jednotka centrální; Vnitřní osvětlení.
7	Klaksón
8	Tažné zařízení; Levé světlo.
9	Ovládání pod volantem; Řídicí systém motoru (bez Keyless Access); Automatická převodovka (bez Keyless Access); Ovládání automatické převodovky (bez Keyless Access); ESC (bez Keyless Access); Řídicí systém senzoru přívěsu (bez Keyless Access); Asistence při řízení (bez Keyless Access); Airbag (bez Keyless Access).
10	Elektrické okno – zadní levé
11	Ostřikovací tryska světlometů
12	Displej rádia a navigace
13	Příprava jako taxi
14	Ovládání pod volantem; Spínač světel; Blokování trakce s klíčem pro startování (automatická převodovka); Směrovky; Řídicí systém SmartGate; Senzor deště; Příprava na telefon.
15	Kontrolér systému klimatizace; Ovládání automatické převodovky; Diagnostický konektor.
16	Přístrojová deska
17	Senzor alarmu; Klaksón.
22	Systém ostřikovacích trysek předního okna (bez Keyless Access)
23	Vyhřívaná přední sedadla
24	Ventilátor klimatizace; Vytápění; Kontrolér klimatizace.
26	Spínač vyhřívání předního sedadla.

Č.	Spotřebič
27	Stěrač zadního okna
29	Airbag (přístup bez klíče)
30	Elektrická okna; Spínač světlometů; Spínač světla zpátečky; Kontrolér klimatizace; Kontrolér parkovací asistence; Vnější zrcátko; Napájení centrální lišty tlačítek; Napájení boční lišty tlačítek; Vnitřní zrcátko; Příprava na telefon.
31	Čerpadlo paliva; Kontrolér ventilátoru chladiče; Tempomat; Relé ostřikovačů předního a zadního okna.
32	Diagnostická zásuvka; Regulátor průtoku světlometů; Ovládací páka pod volantem.
33	Relé zapalování; Spínač pedálu spojky.
34	Trysky ostřikovačů vyhřívaného předního okna
37	Radar
39	Dodatečné elektrické vytápění
41	Vyhřívání zadního okna
42	Elektrická okna – spolujezdec
43	Tažné zařízení — kontakt konektoru
44	Zapalovač cigaret, zásuvka 12 V
45	Elektrické okno – zadní pravé
46	Ostřikovač předního a zadního okna; Ovládací páka pod volantem.
47	Tažné zařízení — kontakt konektoru
48	Tažné zařízení – Pravé světlo
49	Jednotka řízení čerpadla paliva
50	Rádio
51	Vyhřívání vnějších zrcátek
52	Přístup bez klíče
53	Zámek řízení (přístup bez klíče)
54	Jednotka řízení ABS/ESC

Motor

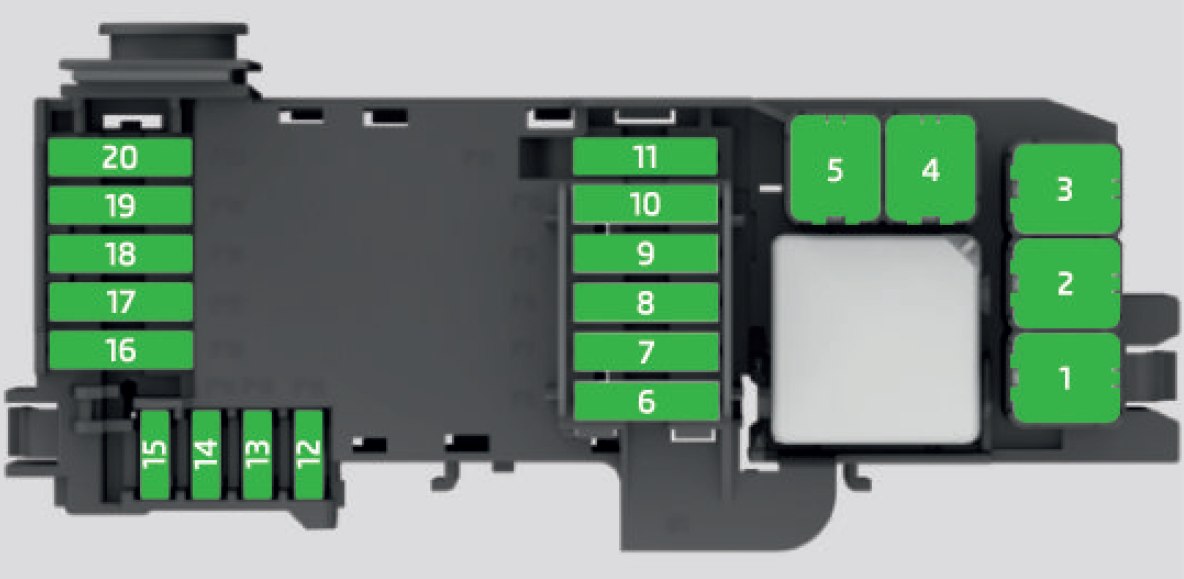

Přiřazení pojistek v motorovém prostoru (2016)

Č.	Popis
1	Ventilátor chladiče
2	Řídicí jednotka pro systém žhavicích svíček
3	Řídicí jednotka ABS/ESC
4	Elektrické topení – Obvod 2
5	Elektrické topení – Obvod 3
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Stěrač zadního okna
9	Řídicí jednotka centrální; Modul dat baterie.
10	Řídicí jednotka ABS/ESC
12	Prvky motoru
13	Spínač pedálu brzdy
14	Prvky motoru; Relé čerpadla paliva; Ventilátor chladiče; Čerpadlo chladicí kapaliny.
15	Řídicí jednotka motoru
16	Motor startování
17	Řídicí jednotka motoru
18	Prvky motoru; Dodatečné relé elektrického topení.
19	Lambda sonda
20	Zařízení pro kontrolu systému žhavicích svíček; Topení ventilátoru olejové vany.

2017, 2018, 2019

Přístrojová deska

volant vlevo

Přiřazení pojistek v přístrojové desce (2017, 2018, 2019)

Č.	Spotřebič
Č.	Spotřebič
1	Levé světlo
2	Centrální zamykání; Stěrač zadního okna; Přístup bez klíče.
3	Relé startovacího systému
4	Pravé světlo
5	Elektrická okna – Řidič
6	Řídicí jednotka centrální; Vnitřní osvětlení.
7	Klaksón
8	Tažný hák; Levé světlo.
9	Ovládací prvky na volantu (bez přístupu bez klíče); Řídicí jednotka motoru (bez přístupu bez klíče); Řídicí jednotka automatické převodovky (bez přístupu bez klíče); Páka automatické převodovky (bez přístupu bez klíče); Řídicí jednotka ESP (bez přístupu bez klíče); Řídicí jednotka tažného háku (bez přístupu bez klíče); Asistence řízení (bez přístupu bez klíče).
10	Levé zadní okno
11	Ostřikovací tryska světlometu
12	Displej rádia a navigace
13	Příprava jako taxi
14	Ovládací páka pod volantem; Spínač světla; Blokování trakce s klíčem zapalování (automatická převodovka); Směrovky; Ovládací přístroj SmartGate; Senzor deště/světel; Zadní kamera.
15	Kontrolér systému klimatizace; Páka automatické převodovky; Diagnostický konektor.
16	Přístrojová deska
17	Senzor alarmu; Klaksón.
22	Systém ostřikovacích trysek předního okna (bez přístupu bez klíče)
23	Vyhřívaná přední sedadla
24	Ventilátor klimatizace; Vytápění; Kontrolér klimatizace.
26	Spínač vyhřívání předního sedadla.
27	Stěrač zadního okna
29	Airbag

Č.	Spotřebič
30	Elektrická okna; Spínač světel zpátečky; Kontrolér klimatizace; Kontrolér Park Assist; Externí zrcátko; Napájení centrální lišty tlačítek; Napájení boční lišty tlačítek; Interní zrcátko.
31	Čerpadlo paliva; Kontrolér ventilátoru chladiče; Tempomat; Relé ostřikovačů předního a zadního okna; Spínač světel.
32	Diagnostická zásuvka; Regulátor průtoku světlometů; Ovládací páka pod volantem; Regulátor osvětlení interiéru.
33	Relé zapalování; Spínač pedálu spojky.
34	Ostřikovače vyhřívaného předního okna
36	USB nabíjecí zásuvka
37	Radar
39	Dodatečné elektrické vyhřívání
41	Vyhřívání zadního skla
42	Elektrická okna – spolujezdec
43	Tažné zařízení – kontakt konektoru
44	Zásuvka 12 V uvnitř, zásuvka 12 V v zavazadlovém prostoru
45	Pravé zadní okno
46	Ostřikovač předního a zadního okna; Ovládací páka pod volantem.
47	Tažné zařízení – kontakt konektoru
48	Tažné zařízení – Pravé světlo
49	Řídicí jednotka čerpadla paliva
50	Rádio
51	Vyhřívání externích zrcátek
52	Přístup bez klíče
53	Zamknutí řízení (přístup bez klíče)
54	Řídicí jednotka ABS/ESC
56	Diagnóza
59	Kompletní LED

Motor

Přiřazení pojistek v motorovém prostoru (2017, 2018, 2019)

Č.	Popis
1	Ventilátor chladiče
2	Řídicí jednotka pro systém žhavicích svíček
3	Řídicí jednotka ABS/ESC
4	Elektrické vytápění – Obvod 2
5	Elektrické vytápění – Obvod 3
6	Automatická převodovka
7	Řídicí jednotka motoru
8	Stěrače zadního okna
9	Řídicí jednotka centrální; Modul dat baterie.
10	Řídicí jednotka ABS/ESC
12	Prvky motoru
13	Spínač brzdového pedálu
14	Prvky motoru; Relé čerpadla paliva; Ventilátor chladiče; Čerpadlo chladiva.
15	Řídicí jednotka motoru
16	Motorček na startování
17	Řídicí jednotka motoru
18	Prvky motoru; Dodatečné relé elektrického vytápění.
19	Lambda sonda
20	Zařízení pro kontrolu systému žhavicích svíček; Vytápění ventilátoru olejové vany.
