SEAT Leon 1P (2009-2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky SEAT Leon 1P (2009–2012), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
SEAT Leon 1P (2009-2012) – schéma pojistkové skříňky
Rok výroby: 2009, 2010, 2011, 2012.
Pojistky zapalovače cigaret (zásuvka napájení) v SEAT Leon jsou pojistky #24 a #26 (2006) nebo #42 (od 2006) v pojistkové skříňce přístrojové desky.
| Barva | Ampér [A] |
|---|---|
| světle hnědá | 5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| průhledná nebo bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
| bílá | 80 |
| modrá | 100 |
| šedá | 150 |
| fialová | 200 |
Prostor pro cestující
Pojistky se nacházejí na levé straně přístrojové desky za krytem.
Motorový prostor
Pojistková skříňka se nachází na pravé straně motorového prostoru.
Schémata pojistkových skříní
2009, 2010, 2011, 2012

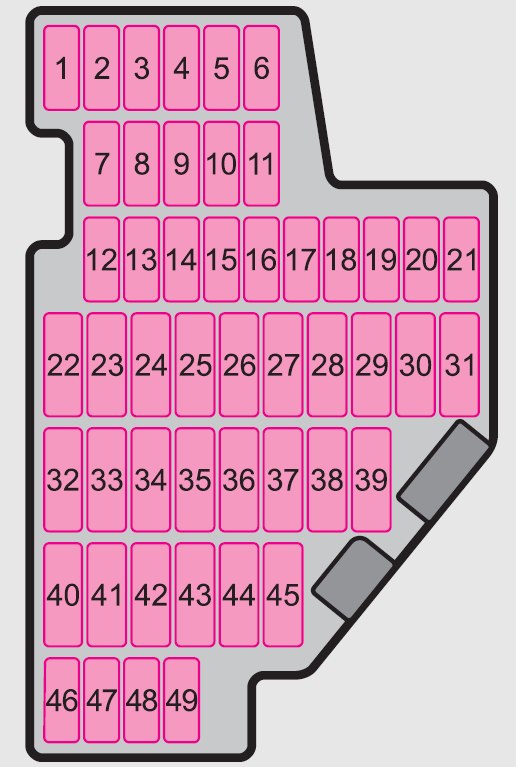

Panel přístrojů
Přiřazení pojistek v přístrojové desce (2009, 2010, 2011, 2012)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 1 | Diagnostika přístrojové desky;
Osvětlení přístrojů; Řídicí jednotka světlometů; Proudový měřič; Vyhřívané stěrače; Řízení motoru; Světlomety AFS. |
10 |
| 2 | Řídicí jednotka motoru;
Řídicí jednotka ABS-ESP; Automatická převodovka; Přístrojová deska; Řídicí jednotka přívěsu; Spínač světel; Senzor brzdy; Posilovač řízení; Pravý a levý světlomet. |
10 |
| 3 | Airbag | 5 |
| 4 | Topení;
Spínač zpátečky; Spínač ASR-ESP; Elektrochromatické zrcátko; Parkovací asistent; Senzor hladiny oleje. |
5 |
| 5 | Pravý xenonový světlomet | 10 |
| 6 | Levý xenonový světlomet | 10 |
| 7 | Prázdné | |
| 8 | Asistent pro montáž tažného zařízení | 5 |
| 9 | Prázdné | |
| 10 | Prázdné | |
| 11 | Prázdné | |
| 12 | Centrální zamykání | 15 |
| 13 | Diagnostika;
Spínač světel; Senzor deště; Vyhřívané zadní sklo. |
10 |
| 14 | Automatická převodovka;
Topení; Páka automatické převodovky. |
10 |
| 15 | Prázdné | |
| 16 | Prázdné | |
| 17 | Alarm | 5 |
| 18 | Kombinace/páky se START STOP | 5 |
| 19 | Asistence světlometů mlhových světel | 20 |
| 20 | Navigace/rádio se START STOP | 15 |
| 21 | Řízení motoru | 10 |
| 22 | Spínač ventilátoru | 40 |
| 23 | Elektrická okna (přední) | 30 |
| 24 | Řídicí jednotka karoserie | 20 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 25 | Zadní vyhřívané sklo | 25 |
| 26 | Elektrická zadní okna | 30 |
| 27 | Motor (řídicí jednotka paliva/relé čerpadla) | 15 |
| 28 | Ovládání komfortu | 30 |
| 29 | Prázdné | |
| 30 | Volné;
2009: Automatická převodovka) |
– / 20 (2009) |
| 31 | Čerpadlo na vakuum | 20 |
| 32 | Prázdné | |
| 33 | Otevíratelná střecha | 25 |
| 34 | Palubní deska komfort;
Systém centrálního zamykání. |
25 |
| 35 | Prázdné | |
| 36 | Systém mytí světlometů | 20 |
| 37 | Vyhřívaná sedadla | 30 |
| 38 | Ovládání motoru | 10 |
| 39 | Telefon s funkcí START STOP | 10 |
| 40 | Spínač ventilátoru | 40 |
| 41 | Motor stěrače zadního skla;
Kabeláž palubní desky. |
20 |
| 42 | Zásuvka 12 V;
Zapalovač cigaret. |
20 |
| 43 | Předběžná instalace tažného zařízení | 15 |
| 44 | Předběžná instalace tažného zařízení | 20 |
| 45 | Předběžná instalace tažného zařízení | 15 |
| 46 | Prázdné | |
| 47 | Ovládání motoru | 10 |
| 48 | Ovládání motoru | 10 |
| 49 | Prázdné |

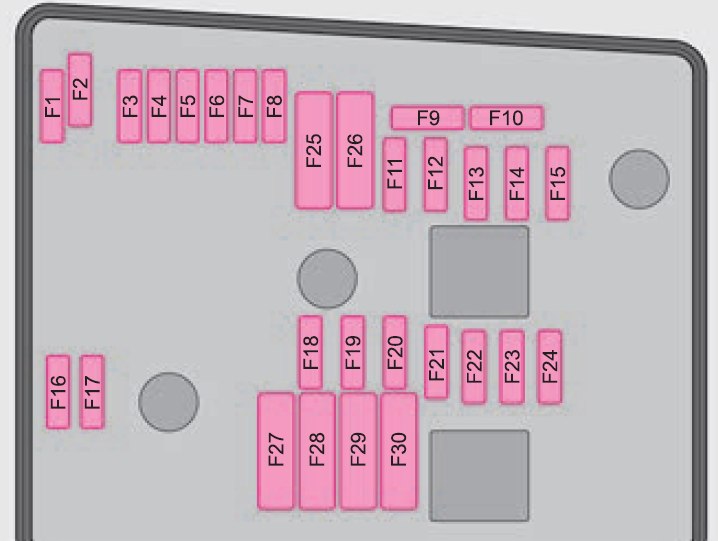

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2009, 2010, 2011, 2012)
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 1 | Stěrače | 30 |
| 2 | Převodovka DQ200 | 30 |
| 3 | Řídicí jednotka kabelu | 5 |
| 4 | ABS | 20 |
| 5 | Převodovka AQ | 15 |
| 6 | Přístrojová deska;
Sloupek řízení. |
5 |
| 7 | Klíč zapalování | 40 |
| 8 | Rádio | 15 |
| 9 | Telefon;
Navigace TomTom. |
5 |
| 10 | Řízení motoru | 5 |
| 10 | Řízení motoru | 10 |
| 11 | Prázdné | |
| 12 | Elektronická řídicí jednotka | 5 |
| 13 | Napájení modulu vstřikování benzínu | 15 |
| 13 | Napájení modulu vstřikování nafty | 30 |
| 14 | Cívka | 20 |
| 15 | Řízení motoru | 5 |
| 15 | Relé čerpadla | 10 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 16 | Osvětlení správné | 30 |
| 17 | Klakson | 15 |
| 18 | Prázdné | |
| 19 | Čisté | 30 |
| 20 | Vodní čerpadlo | 10 |
| 20 | Čerpadlo snímače tlaku motoru 1.8 | 20 |
| 21 | Lambda sonda | 15 |
| 22 | Brzdový pedál;
Snímač rychlosti. |
5 |
| 23 | Řízení motoru | 5 |
| 23 | Řízení motoru | 10 |
| 23 | Řízení motoru | 15 |
| 24 | AKF;
Ventil převodovky. |
10 |
| 25 | Čerpadlo ABS | 40 |
| 27 | Řízení motoru | 40 |
| 27 | Řízení motoru | 50 |
| 28 | Prázdné | |
| 29 | Elektrická okna (přední a zadní) | 50 |
| 29 | Elektrická okna (přední) | 30 |
| 30 | Klíč na zapalování | 50 |
O SEAT Leon 1P (2009-2012)
SEAT Leon 1P, vyráběný v letech 2009 až 2012, je populární model kompaktního hatchbacku, který nabízí kombinaci stylového designu a spolehlivého výkonu. Tento model je známý svou dynamickou jízdou a precizním řízením. SEAT Leon 1P byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity. Interiér vozidla je prostorný a pohodlný, s moderními technologiemi a funkcemi, které zvyšují komfort jízdy. Díky svým vlastnostem se SEAT Leon 1P stal oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky SEAT Leon 1P
Tato stránka zobrazuje schéma pojistkové skříňky pro SEAT Leon 1P, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod kapotou a také v interiéru vozidla, obvykle na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím rozložení a funkci.
