SEAT Leon 5F (2013-2019) – pojistková skříňka

V tomto článku najdeš schémata pojistkové skříňky SEAT Leon 5F (2013–2019), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každého fusible (uspořádání pojistek).

SEAT Leon 5F (2013-2019…) – schéma pojistkové skříňky

Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Barva	Ampéry [A]
Černá	1
Fialová	3
Světle hnědá	5
Hnědá	7,5
Červená	10
Modrá	15
Žlutá	20
Bílá nebo průhledná	25
Zelená	30
Oranžová	40

Kabina

Pojistky se nacházejí na levé straně přístrojové desky za odkládací schránkou (v odkládací schránce ve vozidlech s volantem na pravé straně).

Motorový prostor

Pojistková skříňka v motorovém prostoru se nachází na pravé straně.

2016

Panel přístrojů

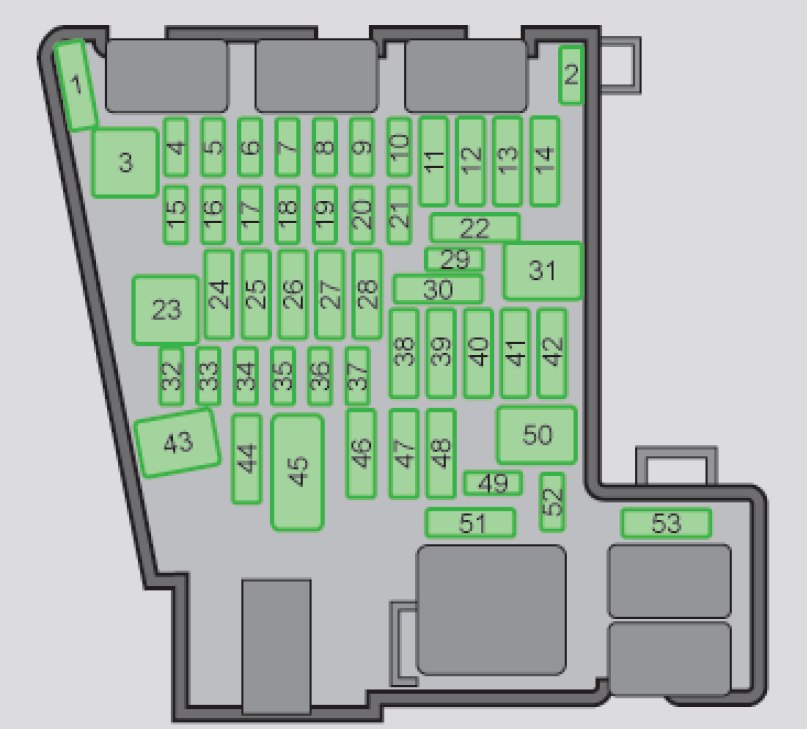

Přiřazení pojistek v přístrojové desce (2016)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
4	Taxi	3
5	CAN	5
6	Páka automatické převodovky	5
7	Ovládací panel klimatizace a topení; Topení zadního skla.	10
8	Diagnostika; Spínač parkovací brzdy; Spínač světla; Světlo zpátečky; Vnitřní osvětlení.	10
9	Sloupek řízení	5
10	Displej rádia	5
12	Rádio	20
13	Režim jízdy	15
14	Ventilátor klimatizace	30
17	Přístrojový panel	5
18	Zadní kamera	7,5
21	Řídicí jednotka Haldex 4×4	15
22	Přívěs	15
23	Pravé světlomety	40
24	Elektrická střecha	30
25	Levé dveře	30

Č.	Popis	Ampéry [A]
26	Vyhřívaná sedadla	20
28	Přívěs	25
31	Levý světlomet	40
32	Řídicí jednotka parkování	7,5
33	Airbag	5
34	Spínač zpátečky; Klima senzor; Elektrochromatické zrcátko.	7,5
35	Diagnostika; Ovladač světlometů; Regulátor světlometů.	10
36	Přední kamera; Radar.	10
38	Přívěs	25
39	Pravé dveře	30
40	Zásuvka 12V	20
42	Centrální zamykání	40
43	Vnitřní osvětlení	30
44	Přívěs	15
45	Elektrické sedadlo řidiče	15
47	Stěrač zadního okna	15
49	Startování; Senzor spojky	5
53	Vyhřívané zadní okno	30

Motorový prostor

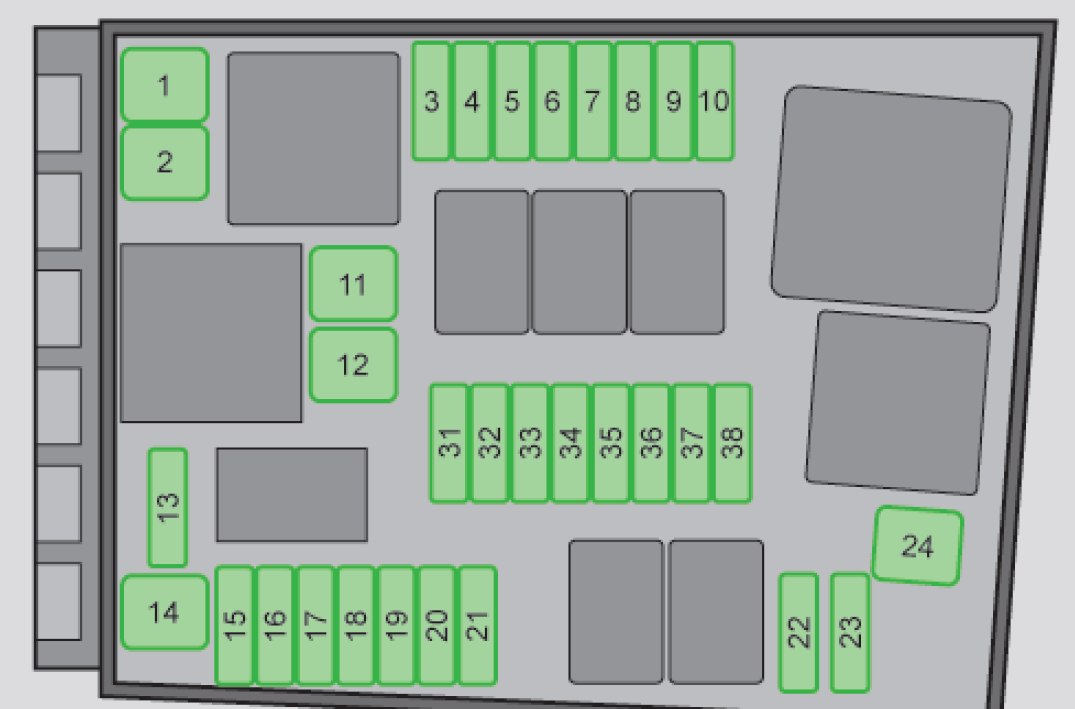

Přiřazení pojistek v motorovém prostoru (2016)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Jednotka řízení ESP	40/20
2	Jednotka řízení ESP	40
3	Jednotka řízení motoru (nafta/benzin)	30/15
4	Senzory motoru	5/10
5	Senzory motoru	7,5/10
6	Senzor brzdového světla	5
7	Napájení motoru	5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka řízení palivového čerpadla	15.10.20
11	PTC	40

Č.	Popis	Ampéry [A]
12	PTC	40
13	Řídicí jednotka automatické převodovky	15/30
15	Klaksón	15
16	Řídicí jednotka palivového čerpadla	15.05.20
17	Řídicí jednotka motoru	7,5
18	Terminál 30 (kladný referenční bod)	5
19	Přední ostřikovač	30
20	Výstražný klakson	10
22	Řídicí jednotka motoru	5
23	Startování	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatické převodovky	30

2017

Panel přístrojů

Přiřazení pojistek v přístrojové desce (2017)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
4	Taxi	3
5	CAN	5
6	Páka automatické převodovky	5
7	Ovládací panel klimatizace a topení; Topení zadního okna.	10
8	Diagnostika; Spínač ruční brzdy; Spínač světla; Světlo zpátečky; Vnitřní osvětlení.	10
9	Sloupek řízení	5
10	Displej rádia	5
12	Rádio	20
13	Režim jízdy.	15
14	Ventilátor klimatizace	40
15	KESSY	10
16	Skříňka komunikace	7,5
17	Přístrojová deska	5
18	Zadní kamera	7,5
19	KESSY	7,5
21	Řídicí jednotka Haldex 4×4	15
22	Přívěs	15
23	Pravé světlomety	40
24	Elektrická střecha	30

Č.	Popis	Ampéry [A]
25	Levé dveře	30
26	Vyhřívaná sedadla	20
28	Přívěs	25
31	Levý světlomet	40
32	Řídicí jednotka parkování; Přední kamera a radar.	7,5
33	Airbag	5
34	Spínač zpátečky; Klimatický senzor; Elektrochromatické zrcátko.	7,5
35	Diagnostika; Ovladač světlometů; Regulátor světlometů.	10
36	Pravý LED světlomet	10
37	Levý LED světlomet	10
38	Přívěs	25
39	Pravé dveře	30
40	Zásuvka 12V	20
42	Centrální zamykání	40
43	Vnitřní osvětlení	30
44	Přívěs	15
45	Elektrické sedadlo řidiče	15
47	Stěrač zadního okna	15
49	Startování; Senzor spojky	5
53	Vyhřívané zadní okno	30

Komora motoru

Přiřazení pojistek v komoře motoru (2017)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Jednotka řízení ESP	40/20
2	Jednotka řízení ESP	40/60
3	Jednotka řízení motoru (nafta/benzin)	30/15
4	Senzory motoru	5/10
5	Senzory motoru	7,5/10
6	Senzor brzdového světla	7,5
7	Napájení motoru	7,5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka řízení palivového čerpadla	15
11	PTC	40

Č.	Popis	Ampéry [A]
12	PTC	40
13	Jednotka řízení automatické převodovky	15/30
15	Klaksón	15
16	Jednotka řízení palivového čerpadla	7,5
17	Jednotka řízení motoru	7,5
18	Terminál 30 (pozitivní referenční bod)	7,5
19	Přední světlo	30
21	Jednotka řízení automatické převodovky	15/30
22	Jednotka řízení motoru	5
23	Startování	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatické převodovky	30

2018

Panel přístrojů

Přiřazení pojistek v přístrojové desce (2018)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
4	Taxi	3
5	CAN	5
6	Páka automatické převodovky	5
7	Ovládací panel klimatizace a topení; Topení zadního okna.	10
8	Diagnostika; Spínač ruční brzdy; Spínač světla; Světlo zpátečky; Vnitřní osvětlení; Osvětlený práh dveří.	10
9	Sloupek řízení	5
10	Displej rádia	7,5
11	Levé světlomety	40
12	Rádio	20
14	Ventilátor klimatizace	40
15	KESSY	10
16	Skříňka spojení.	7,5
17	Přístrojová deska	7,5
18	Zadní kamera	7,5
19	KESSY	7,5
21	Řídicí jednotka Haldex 4×4	15
22	Přívěs	15
23	Střecha	30
24	Pravé světlomety	40

Č.	Popis	Ampéry [A]
25	Levé dveře	30
26	Vyhřívaná sedadla	20
27	Vnitřní osvětlení	30
28	Přívěs	25
32	Senzor parkování; Přední kamera; Radar.	7,5
33	Airbag	5
34	Spínač zpátečky; Klimatický senzor; Elektrochromatické zrcátko; Napájecí zdroj vzadu (USB)	7,5
35	Diagnostika; Ovladač světlometů; Regulátor světlometů.	10
36	Pravý LED světlomet	7,5
37	Levý LED světlomet	7,5
38	Přívěs	25
39	Pravé dveře	30
40	Zásuvka 12 V	20
41	Centrální zamykání	40
43	SEAT Sounds; Zvuk CAN a MOST.	30
44	Přívěs	15
45	Elektrické sedadlo řidiče	15
47	Stěrač zadního okna	15
49	Startování; Senzor spojky.	5
52	Režim jízdy.	15
53	Vyhřívané zadní okno	30

Motorový prostor

Přiřazení pojistek v motorovém prostoru (2018)

Č.	Popis	Ampéry [A]
Č.	Popis	Ampéry [A]
1	Jednotka řízení ESP	25
2	Jednotka řízení ESP	40/60
3	Jednotka řízení motoru (nafta/benzin)	30/15
4	Senzory motoru	5/10
5	Senzory motoru	7,5/10
6	Senzor brzdového světla	5
7	Napájení motoru	5/10
8	Lambda sonda	10/15
9	Motor	5/10/20
10	Jednotka řízení palivového čerpadla	15
11	PTC	40

Č.	Popis	Ampéry [A]
12	PTC	40
13	Čerpadlo automatické převodovky	30
15	Klakson	15
16	Řídicí jednotka palivového čerpadla	7,5
17	Řídicí jednotka motoru	7,5
18	Terminál 30 (pozitivní referenční bod)	7,5
19	Přední ostřikovač	30
20	Výstražný klakson	10
22	Řídicí jednotka motoru	5
23	Startování	30
24	PTC	40
31	Elektronický diferenciál CUPRA	15
33	Čerpadlo automatické převodovky	30

2019

Panel přístrojů

Přiřazení pojistek v přístrojové desce (2019)

Č.	Popis	Ampér [A]
Č.	Popis	Ampér [A]
1	SCR; Adblue.	20
4	Hlasitý klakson	7,5
5	Gateway CAN	7,5
6	Páka automatické převodovky	7,5
7	Ovládací panel klimatizace a topení; Topení zadního okna.	10
8	Diagnostika; Spínač ruční brzdy; Spínač světla; Světlo zpátečky; Vnitřní osvětlení; Osvětlení prahu dveří.	7,5
9	Sloupek řízení	7,5
10	Displej rádia	7,5
11	Levé světlomety	40
12	Rádio	20
13	Taxi	5
14	Ventilátor klimatizace	40
15	KESSy	10
16	Skříňka spojení	7,5
17	Přístrojová deska, OCU	7,5
18	Zadní kamera	7,5
19	KESSy	7,5
20	SCR; Relé motoru, 1,5.	10/15
21	Řídicí jednotka Haldex 4×4	15
22	Přívěs	15
23	Střecha	20

Č.	Popis	Ampéry [A]
24	Světlomet pravý	40
25	Dveře levé	30
26	Vyhřívaná sedadla	20
27	Vnitřní osvětlení	30
28	Přívěs	25
32	Parkovací kontrolér; Přední kamera; Radar.	7,5
33	Airbag	7,5
34	Spínač zpátečky; Klimatický senzor; Elektrochromatické zrcátko.	7,5
35	Diagnostika; Kontrolér světlometů; Regulátor světlometů.	7,5
36	Světlomet LED pravý	7,5
37	Světlomet LED levý	7,5
38	Přívěs	25
39	Dveře pravé	30
40	Zásuvka 12V	20
41	Centrální zamykání	40
42	Beats zvuk CAN a MOST.	30
44	Přívěs	15
45	Elektrické sedadlo řidiče	15
47	Stěrač zadního okna	15
49	Startování; Senzor spojky.	7,5
52	Režim jízdy.	15
53	Vyhřívané zadní okno	30
