Kia Sorento I (2002-2009) – pojistková skříňka
Kia Sorento I (2002-2009) – schéma pojistkové skříně
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

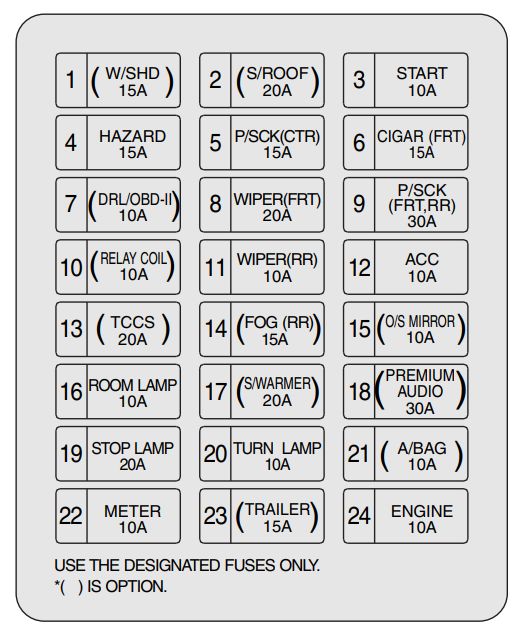

Panel pojistek na straně řidiče
| Č. | Popis | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Popis | Ampéry [A] | Popis |
| 1 | W/SHD | 15 A | Ostřikovač |
| 2 | S/ROOF | 20 A | Otevíratelná střecha |
| 3 | START | 10 A | Startovací systém;
PCM; ACC. |
| 4 | HAZARD | 15 A | Směrová světla;
Výstražná světla. |
| 5 | P/SCK(CTR) | 15 A | Centrální napájení |
| 6 | CIGAR (FRT) | 15 A | Zapalovač |
| 7 | DRL/OBD-II | 10 A | Diagnostický konektor |
| 8 | WIPER (FRT) | 20 A | Stěrač a ostřikovač skla;
Světlomet; Přední topení a klimatizace; Chladicí systém; Ostřikovač. |
| 9 | P/SCK (FRT, RR) | 30 A | Přední a zadní napájení |
| 10 | RELAY COIL | 10 A | Cívka relé |
| 11 | WIPER (RR) | 10 A | Stěrač a ostřikovač skla;
ETWIS; Topení a klimatizace; Palubní počítač; Otevíratelná střecha. |
| Číslo | Popis | Ampéry [A] | Popis |
|---|---|---|---|
| 12 | ACC | 10 A | Napájení zrcátka;
Zapalovač; Napájecí zdroj; Hodiny; Přístup bez klíče; Audio. |
| 13 | TCCS | 20 A | Řídicí jednotka převodovky |
| 14 | FOG (RR) | 15 A | Zadní mlhové světlo |
| 15 | O/S MIRROR | 10 A | Elektrické zrcátko s dálkovým ovládáním |
| 16 | ROOM LAMP | 10 A | Přístrojová deska;
ETWIS; Světlomet; DRL; Přístup bez klíče; Vnitřní osvětlení; Hodiny. |
| 17 | S/WARMER | 20 A | Vyhřívání sedadel |
| 18 | PREMIUM AUDIO | 30 A | Audio |
| 19 | STOP LAMP | 20 A | Brzdové světlo |
| 20 | TURN LAMP | 10 A | Směrová světla;
Havarijní světla |
| 21 | A/BAG | 10 A | Airbag |
| 22 | METER | 10 A | PCM;
ACC; Palubní počítač; Brzdové světlo; DRL; ETWIS; Přístrojová deska; Přední topení a klimatizace. |
| 23 | TRAILER | 15 A | Příslušenství pro přívěsy |
| 24 | ENGINE | 10 A | PCM;
Chlazení; Senzor rychlosti; Diagnostický konektor; ACC; Přístrojová deska; ABS. |

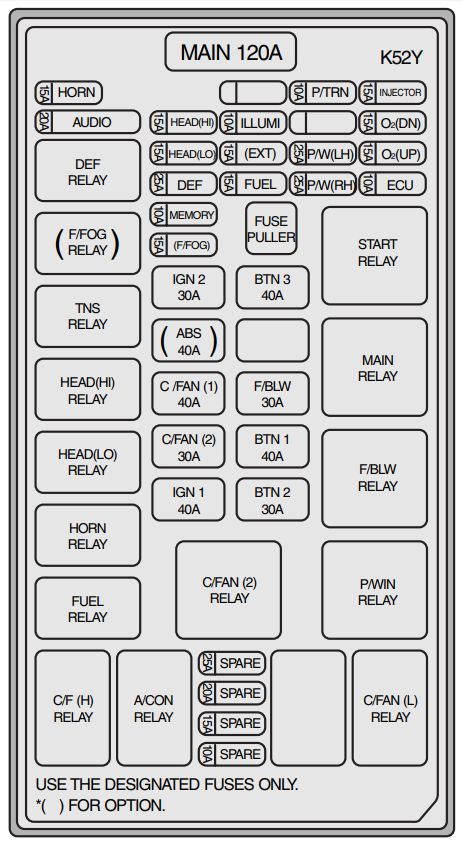

Motorový prostor
| Pojistka | Ampéry [A] | Popis |
|---|---|---|
| Pojistka | Ampéry [A] | Popis |
| HORN | 15 A | Klaksón |
| P/TRN | 10 A | PCM;
Hlavní relé. |
| INJECTOR | 15 A | PCM |
| AUDIO | 20 A | Audio |
| HEAD (HI) | 15 A | Hlavní světlomet |
| ILUMI | 10 A | Osvětlení klíče pro startování |
| O2 (DN) | 15 A | PCM |
| HEAD (LO) | 15 A | Hlavní světlomet |
| EXT | 15 A | DRL;
Osvětlení registrační značky; Zadní světlo; Poloha světla; Otočné světlo. |
| P/W (LH) | 25 A | Napájení okna |
| O2 (UP) | 15 A | PCM |
| DEF | 25 A | Odmrazovač |
| Pojistka | Ampéry [A] | Popis |
|---|---|---|
| FUEL | 15 A | Relé palivového čerpadla |
| P/W (RH) | 25 A | Napájení okna |
| ECU | 10 A | PCM;
Chlazení. |
| MEMORY | 10 A | Přední topení a klimatizace;
ETWIS; Systém bezklíčového přístupu. |
| F/FOG | 15 A | Přední mlhový světlomet |
| IGN 2 | 30 A | Klíč pro startování |
| BTN 3 | 40 A | Směrová světla;
Výstražná světla; Napájení zamykání dveří. |
| ABS 1 | 40 A | ABS |
| C/FAN (1) | 40 A | Chladicí systém |
| P/BLW | 30 A | Přední topení a klimatizace |
| C/FAN (2) | 30 A | Chladicí systém |
| BTN 1 | 40 A | Zapalovač cigaret;
Napájení. |
| IGN 1 | 40 A | Klíč pro startování |
| BTN 2 | 30 A | Elektrické sedadlo;
PCM. |
O Kia Sorento I (2002-2009)
Kia Sorento první generace, vyráběná v letech 2002 až 2009, je robustní SUV, které si získalo oblibu díky své spolehlivosti a prostornosti. Tento model nabízí různé motorizace, včetně benzinových a dieselových motorů, které poskytují dostatečný výkon pro městskou i terénní jízdu. Sorento I je známé svým komfortním interiérem a možností pohonu všech čtyř kol, což ho činí ideálním pro rodinné výlety i dobrodružství mimo zpevněné cesty. Díky své konstrukci a designu si tento model stále drží místo mezi oblíbenými SUV na trhu.
Schéma pojistkové skříně Kia Sorento I
Tato stránka zobrazuje schéma pojistkové skříně pro Kia Sorento I, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod palubní deskou na straně řidiče, a druhá pojistková skříňka může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesné informace o její konfiguraci.
