Hyundai i20 II (IB) (2014-2020) – pojistková skříňka
Hyundai i20 II (IB) – schéma pojistek
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Poloha pojistkové skříňky
Pojistková skříňka se nachází v přístrojové desce a v motorovém prostoru.

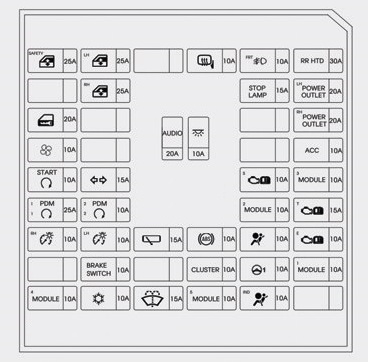

Schéma vnitřního panelu pojistek
Popsané symboly se nacházejí ve schématu výše zleva doprava.
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| Název pojistky | Ampéráž [A] | Popis |
| SAFETY P/WDW | 25A | Modul pojistky okna napájení řidiče |
| P/WDW LH | 25A | Hlavní spínač okna napájení;
Spínač okna napájení spolujezdce. |
| HTD MIRR | 10 A | ECM;
Modul řízení klimatizace; Napájení vnějšího zrcátka řidiče/spolujezdce. |
| FOG LP FRT | 10 A | Relé předních mlhových světel |
| RR HTD | 30A | Relé RR HTD |
| P/WDW RH | 25A | Spínač napájení okna řidiče |
| STOP LAMP | 15A | Elektronický modul signálu zastavení |
| POWER OUTLET LH | 20A | Lisovaný díl napájení vlevo |
| DR LOCK | 20A | Relé odemykání dveří/vrat;
Relé zamykání/odemykání dveří. |
| POWER OUTLET RH | 20A | Lisovaný díl napájení vpravo |
| BLOWER | 10 A | Modul řízení klimatizace;
Motor ventilátoru. |
| ACC | 10 A | Spínač napájení vnějšího zrcátka;
Audio; Digitální hodiny; BCM; Modul inteligentního řízení klíče; Zamknutí konektoru I/P (relé P/OUTLET). |
| START | 10 A | A/T: spínač rozsahu převodovky, M/T: ECM, zamknutí konektoru E/R (relé startování),
Spínač zamknutí zapalování; Modul řízení inteligentního klíče. |
| TURN | 15A | BCM |
| SENSOR | 10 A | Senzor vody |
| MODULE3 | 10 A | Modul řízení klimatizace;
Zamknutí připojení E/R (univerzální kontrolní konektor); Centrální spínač; Páka převodovky A/T ILL. |
| PDM1 | 25A | Modul inteligentního řízení klíče |
| PDM2 | 25A | Modul inteligentního řízení klíče;
Spínač tlačítka Start/Zastavit. |
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| MODULE2 | 10 A | Akustický signál senzoru asistence při parkování vzadu;
Senzor asistence při parkování vzadu vpravo a vlevo; Senzor asistence při parkování vzadu (střed). |
| TCU | 15A | A/T: Spínač rozsahu převodovky, senzor rychlosti vozidla (vstup/výstup),
M/T: senzor rychlosti vozidla, blokování konektoru I/P (F26) |
| TAIL LP RH | 10 A | Kompozitní zadní světlomet (vstup/výstup) pravý;
Přední světlomet pravý; ILL. (+); Žárovka evidenčního čísla. |
| TAIL LP LH | 10 A | Kompozitní zadní světlomet (vstup/výstup) levý;
Přední světlomet levý; Žárovka evidenčního čísla. |
| RR WIPER | 15A | Motor stěrače vzadu;
Multifunkční spínač; Blokování konektoru E/R (relé stěrače vzadu). |
| ABS | 10 A | Modul řízení ABS |
| A/BAG | 10 A | Modul řízení SRS |
| ECU | 10 A | ECM, modul inteligentního řízení klíče |
| BRAKE SWITCH | 10 A | Spínač brzdového světla;
Modul řízení inteligentního klíče. |
| CLUSTER | 10 A | Přístrojový panel |
| MDPS | 10 A | Jednotka MDPS |
| MODULE1 | 10 A | BCM;
Spínač brzdového světla; Spínač sportovního režimu. |
| MODULE4 | 10 A | BCM;
Modul inteligentního řízení klíče. |
| A/CON | 10 A | Blokování konektoru E/R (relé ventilátoru);
Modul řízení klimatizace; Ionizátor přístrojového panelu (automatická klimatizace). |
| WASHER | 15A | Motor ostřikovače skel |
| MODULE5 | 10 A | Elektrochromatické zrcátko;
BCM; Blokování konektoru E/R (relé H/Lamp HI). |
| A/BAG IND | 10 A | Přístrojový panel |
| AUDIO | 20A | Audio |
| ROOM LP | 10 A | Žárovka zavazadlového prostoru;
Vnitřní osvětlení; BCM; Spínač nouzového osvětlení; Vnitřní žárovka, střední; Konektor dat; Digitální hodinový stroj; Sada ukazatelů; Modul řízení klimatizace. |
Schéma hlavního panelu pojistek v motorovém prostoru
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| MDPS | 80A | Jednotka MDPS |
| ALT | [125A] (150A) | Pojistka alternátoru – F9 / F10 / F11;
Pojistka alternátoru: benzín – 125A, Diesel – 150A. |
| ECU 4 | 15A | ECM/PCM |
| B+3 | 30A | Blok připojení I/P (konektor napájení (pojistka — F45, F46), pojistka — F5, F9, F34) |
| IG1 | 30A | Senzor tlačítka Start:
Spínač zapalování; S tlačítkem Start: Pojistková skříňka PDM (relé IG1/ACC). |
| B+1 | 30A | Blok připojení I/P (pojistka — F11, F20, F23, F24) |
| GLOW | 80A | Blok připojení E/R (RLY. 1) |
| B+5 | 40A | Blok připojení I/P (relé P/OUTLET) |
| B+4 | 40A | Blok připojení I/P (relé RR HTD) |
| ABS | 30A | Modul řízení ABS |
| ABS | 40A | Modul řízení ABS;
Konektor univerzálního ovládání. |
[ ] : G4LA (1,2 benzín), G4LC (1,4 benzín)
( ) : D4FC (1.4 Diesel)
Blok PCB (motor na benzín)
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| ECU 1 | 30A | Blok PCB (relé řízení motoru, pojistka – F25) |
| HORN | 15A | Relé klaksonu, relé klaksonu B/alarm |
| F/PUMP | 20A | Relé F/pumpa |
| WIPER FRT | 25A | Relé stěrače |
| H/LAMP LO | 20A | Relé světlometů (nízkých) |
| H/LAMP HI | [20A] (10A) | Relé světlometů (vysokých) |
| C/FAN | 40A | Relé ventilátoru (nízké rychlosti);
Relé ventilátoru (vysoké rychlosti). |
| BLOWER | 50A | Relé ventilátoru |
| IG 2 | 30A | Relé startování;
Bez tlačítka Start: spínač zapalování; S tlačítkem Start: pojistková skříňka relé PDM (relé IG2) |
| IG 2 | 30A | Blok připojení I/P (relé P/WDW, pojistka: F1) |
| ECU 3 | 15A | Relé F/pumpa;
ECM, relé Hi/Lo C/Fan; Senzor polohy vačkového hřídele #1/#2; Senzor kyslíku (vysoký/nízký); Ventil pro kontrolu oleje #1/#2; Elektromagnetický ventil pro kontrolu proudu; Elektromagnetický ventil s variabilním proudem. |
| B/UP LAMP | 10 A | M/T:
spínač světla couvání, blok připojení I/P (pojistka — F26), A/T: PCM, spínač rozsahu převodovky, sada indikátorů, elektrochromatické zrcátko. |
| H/LAMP RH | 10 A | Pravý světlomet |
| H/LAMP LH | 10 A | Levý světlomet |
| ECU 2 | 15A | ECM;
Vstřikovač #1/#2/#3. |
| IGN COIL | 15A | G4LA:
Zapalování G4LC: Zapalování #1/#2/#3/#4; Kondenzátor. |
[ ]: Obecný typ světlometu
( ): Typ projektoru
O Hyundai i20 II (IB) (2014-2020)
Hyundai i20 II (IB) je kompaktní hatchback, který byl vyráběn v letech 2014 až 2020. Tento model se vyznačuje moderním designem, prostorným interiérem a pokročilými technologiemi, které zvyšují komfort a bezpečnost jízdy. Hyundai i20 II nabízí různé možnosti motorizace, včetně benzínových a naftových motorů s různými výkony, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Vozidlo je známé svou spolehlivostí a efektivitou, což z něj činí oblíbenou volbu pro městské i delší jízdy.
Schéma pojistkové skříňky Hyundai i20 II (IB)
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai i20 II (IB), která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
