Hyundai i30n (2018-2019) – pojistková skříňka
Hyundai i30n (2018-2019) – schéma pojistkové skříňky
Rok výroby: 2018, 2019.

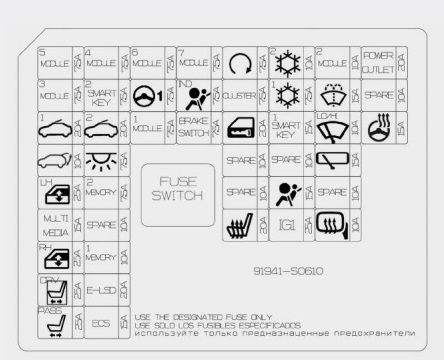

Panel pojistek na straně řidiče
| Pojistka | Název | Symbol | Ampéráž [A] | Popis |
| F1 | MODULE 5 |  |
7,5 | Zrcadlo elektrochromatické;
Modul E-Call MTS; Hlavní audio, A / V a navigační jednotka; Modul ovládání klimatizace; Indikátor páky převodovky A / T; Spínač konzoly vpravo; DC-DC převodník; Přední světlomet vlevo a vpravo; Modul zařízení pro vyrovnávání světlometů; Modul ovládání vyhřívání předních sedadel; Modul IMS řidiče. |
| F2 | MODULE 3 |  |
7,5 | Modul dveří řidiče a spolujezdce, BCM |
| F3 | SUNROOF 1 |  |
20 | Panoramatická střecha |
| F4 | TAILGATE |  |
10 | Relé zadního víka |
| F5 | POWER WINDOW LH |  |
25 | Relé levého okna;
Modul bezpečnostního okna řidiče a spolujezdce; Modul bezpečnostního okna vzadu (levého). |
| F6 | MULTIMEDIA |  |
15 | Hlavní audio, A / V a navigační jednotka;
DC-DC převodník. |
| F7 | POWER WINDOW RH |
 |
25 | Relé pravého okna;
Modul okna řidiče a spolujezdce; Modul bezpečnostního okna vzadu (pravého). |
| F8 | POWER SEAT DRIVER |
 |
25 | Spínač manuálního sedadla řidiče;
Modul IMS řidiče. |
| F9 | POWER SEAT PASSENGER |
 |
25 | Spínač manuálního nastavení sedadla spolujezdce |
| F10 | MODULE 4 |  |
7,5 | Modul asistence udržení jízdního pruhu;
Spínač brzdových světel, BCM; Modul ECU LSD; Modul ESC. |
| F11 | SMART KEY 2 |  |
7,5 | Modul inteligentního ovládání klíče;
Modul imobilizéru. |
| F12 | SUNROOF 2 |  |
20 | Panoramatická střecha |
| F13 | INTERIOR LAMP |
 |
7,5 | Bezdrátová nabíječka;
Noční světlo vlevo a vpravo; Vnitřní světlo; Světlo konzoly stropu; Osobní světlo vlevo a vpravo; Senzor deště; Osvětlení klíče pro startování; Spínač upozornění na dveře; Světlo odkládací schránky; Světlo zavazadlového prostoru; Senzor deště. |
| F14 | MEMORY 2 |  |
7,5 | Modul MTS E-Call |
| F 16 | MEMORY 1 |  |
10 | Modul dveří řidiče a spolujezdce;
Modul IMS řidiče; BCM; Modul ovládání klimatizace; Přístrojová deska; Automatický senzor světla a kamera; Pojistková skříňka relé ICM (relé sklápění / vyklápění vnějšího zrcátka) F17. |
| F17 | E-LSD | E-LSD | 20 | ECU LSD |
| F18 | ECS | ECS | 15 | Jednotka ECS |
| F19 | MODULE 6 |  |
7,5 | Modul Smart Key Control, BCM |
| F20 | MDPS |  |
7,5 | Modul MDPS;
Senzor úhlu řízení. |
| F21 | MODUL 1 |  |
7,5 | Spínač nouzových světel;
Spínač centrálního zamykání dveří; Modul dveří řidiče a cestujícího; Napájení vnějšího zrcátka řidiče a cestujícího; Vnější rukojeť inteligentního klíče řidiče a cestujícího; Konektor datového připojení. |
| F22 | MODUL 7 |  |
7,5 | Modul řízení vytápění předního sedadla;
Jednotka ESG; Motor ventilátoru chlazení; Ohřívač výdechu. |
| F23 | AIRBAG INDIKÁTOR |
 |
7,5 | Přístrojová deska;
Centrální spínač zamykání dveří. |
| F24 | BRZDA SPÍNAČ |
 |
7,5 | Modul řízení inteligentního klíče;
Spínač brzdového světla. |
| F25 | START |  |
7,5 | Modul inteligentního řízení;
Blok připojení v motorovém prostoru (RLY.4). |
| F26 | KLASTER | KLASTER | 7,5 | Přístrojový panel |
| F27 | ZAMYKÁNÍ DVEŘÍ |  |
20 | Relé zamykání a odemykání dveří;
Pojistková skříňka relé ICM (relé zámku dveří). |
| F30 | VYHŘÍVÁNÍ SEDADLA PŘEDNÍ |
 |
20 | Modul řízení vytápění předních sedadel |
| F31 | KLIMATIZACE 2 |  |
10 | Modul řízení klimatizace, ECM;
Motor ventilátoru; Blok připojení v motorovém prostoru (RLY.10). |
| F32 | KLIMATIZACE 1 |  |
7,5 | Modul řízení klimatizace;
Blok připojení v motorovém prostoru (RLY.10 / 11). |
| F33 | INTELIGENTNÍ KLÍČ 1 |  |
15 | Modul řízení inteligentního klíče;
Modul imobilizéru. |
| F35 | AIRBAG |  |
15 | Modul řízení SRS |
| F36 | ZAPALOVÁNÍ 1 |  |
25 | Blok PCB (F45 / F46 / F47) |
| F37 | MODUL 2 |  |
10 | Bezdrátový nabíječ;
Modul E-Call MTS; Modul řízení inteligentního klíče; BCM; Hlavní audio jednotka; A / V a navigace; DC-DC převodník; Spínač napájení vnějšího zrcátka; Blok připojení v motorovém prostoru (RLY.14F38). |
| F38 | OSTŘIKOVAČ |  |
15 | Multifunkční spínač |
| F39 | STĚRAČ |  |
10 | ECM, BCM |
| F40 | ZADNÍ STĚRAČ |  |
15 | Relé zadního stěrače |
| F42 | ZRCADLO VYHŘÍVANÉ |
 |
10 | Napájení vnějšího zrcátka řidiče a cestujícího;
Modul řízení klimatizace; ECM / PCM. |
| F43 | NAPÁJECÍ VÝSTUP |
NAPÁJECÍ VÝSTUP | 20 | Zadní presofondo # 2 |
| F45 | VYHŘÍVANÝ VOLANT |
 |
15 | BCM |

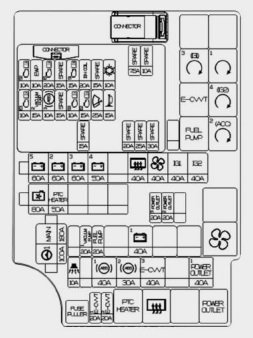

Panel pojistek v motorovém prostoru
| Relé | Symbol | Název relé |
| RLY.3 |  |
Relé PDM # 3 (IG1) |
| RLY.4 |  |
Relé START |
| RLY.5 | E-CVVT | Relé E-CVVT |
| RLY.6 |  |
Relé PDM # 4 (IG2) |
| RLY.7 |  |
Relé čerpadla paliva |
| RLY.8 |  |
Relé PDM # 2 (ACC) |
| RLY.10 |  |
Relé ventilátoru |
| RLY.11 | PTC HEATER | Relé ohřívače PTC # 1 |
| RLY.12 |  |
Relé zadního deflektoru |
| RLY.14 | POWER OUTLET | Relé zásuvky napájení |
| Pojistka | Název pojistky | Symbol | Ampéráže [A] | Popis |
| F1 | HLAVNÍ | HLAVNÍ | 180 | Pojistka: F27, F29, F30, F33 |
| F2 | MDPS 1 |  |
100 | Jednotka MDPS |
| F3 | B + 5 |  |
60 | Blokování desky (pojistka: F44, F50, F51, F52, relé řízení motoru) |
| F4 | B + 2 |  |
60 | IGPM (pojistka: F30, IPS0, IPS1, IPS2) |
| F5 | B + 3 |  |
60 | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| F6 | B + 4 |  |
60 | IGPM (pojistka: F3, F4, F5, F7, F8, F9, F12, F17, F18) |
| F8 | ZADNÍ VYHŘÍVANÉ |
 |
40 | RLY.12 |
| F9 | VENTILÁTOR |  |
40 | RLY.10 |
| F10 | STARTOVÁNÍ 1 |  |
40 | Spínač zapalování;
Blokování připojení motorového prostoru (RLY.3, RLY8). |
| F11 | STARTOVÁNÍ 2 |  |
40 | Spínač zapalování;
Blokování připojení motorového prostoru (RLY.4, RLY6). |
| F12 | VENTILÁTOR CHLAZENÍ |  |
80 | Motor ventilátoru chlazení |
| F13 | PTC TOPENÍ 1 |
 |
50 | RLY.11 |
| F17 | NAPÁJECÍ ZDROJ 3 |  |
20 | Pressofondo posteriore |
| F18 | NAPÁJECÍ ZDROJ 2 |  |
20 | Pressofondo posteriore |
| F21 | VAKUOVÉ ČERPADLO 1 |  |
20 | Pompa del vuoto |
| F22 | ČERPADLO PALIVA | ČERPADLO PALIVA | 20 | RLY.7 |
| F24 | B + 1 |  |
40 | IGPM (dispositivo Autocut di corrente di dispersione, pojistka: F21, F24, F27, F33) |
| F27 | POPLACHOVÝ ALARM HORN |
 |
10 | Pojistková skříňka relé ICM (relé klaksonu alarmu proti krádeži) |
| F29 | ABS1 |  |
40 | Modul řízení ESP |
| F30 | ABS2 |  |
30 | Modul řízení ESP |
| F31 | E-CVVT 3 | 3 E-CVVT | 40 | RLY.5 |
| F33 | NAPÁJECÍ ZDROJ 1 |  |
40 | RLY.14 |
| F34 | E-CVVT1 | 1 E-CVVT | 10 | ECM |
| F35 | E-CVVT2 | 2 E-CVVT | 20 | ECM |

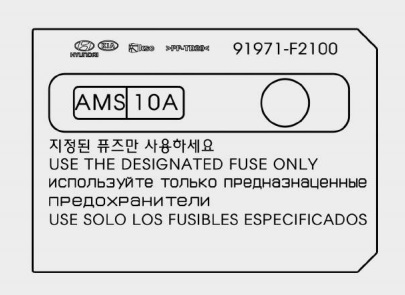

Panel pojistek v motorovém prostoru (kryt svorky baterie)
O Hyundai i30n (2018-2019)
Hyundai i30n je sportovní hatchback, který byl představen v letech 2018-2019 jako součást populární série i30. Tento model je známý svým dynamickým designem a výkonnými jízdními vlastnostmi, které jsou podpořeny sportovním podvozkem a precizním řízením. Hyundai i30n je vybaven 2,0litrovým T-GDI motorem, který nabízí výkon až 275 koní, což zaručuje rychlou akceleraci a vzrušující zážitek z jízdy. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, včetně sportovních sedadel a pokročilého infotainment systému.
Schéma pojistkové skříňky Hyundai i30n
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai i30n, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v kabině pod přístrojovou deskou. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít k dispozici přesné a aktuální informace o její konfiguraci.
