Hyundai Santa Fe (2017-2018) – pojistková skříňka
Hyundai Santa Fe (2017) – schéma pojistkové skříňky
Rok výroby: 2017, 2018.
Pojistky zapalovače cigaret (napájecí zásuvky) v Hyundai Santa Fe se nacházejí v pojistkové skříňce přístrojové desky (viz pojistka „C/LIGHTER“ (přední napájecí zásuvka a zapalovač cigaret, napájecí zásuvka zavazadlového prostoru)) a v pojistkové skříňce v motorovém prostoru (pojistka „P/OUTLET“ (relé výstupu napájení)).

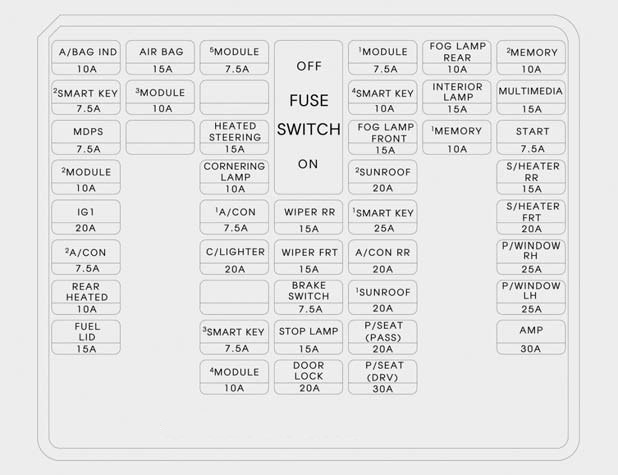

Přístrojová deska
| Název pojistky | Ampéráž [A] | Popis |
| A/BAG IND | 10 | Sada směrových světel;
Modul řízení klimatizace. |
| A/BAG | 15 | ACU;
Senzor detekce cestujících. |
| MODULE 5 | 7,5 | RR_BLOWER, AVM, AC_INVERTER_UNIT;
Modul řízení inteligentního klíče; BCM; Vyhřívání zadního sedadla; Modul vyhřívání sedadla řidiče/spolujezdce. |
| MODULE 1 | 7,5 | Spínač sportovního režimu;
Elektromagnetický klíč; Spínač levé a pravé konzoly; Spínač napájení zadních oken vlevo a vpravo; Konektor datového připojení |
| FOG LAMP RR | 10 | — |
| MEMORY 2 | 10 | BCM;
Modul monitorování tlaku v pneumatikách; Elektrochromatické zrcátko; Modul dveří řidiče/spolujezdce; Automatický senzor světla a fotobuňka; Modul řízení klimatizace; Sada směrových světel; FRT_DRV_SEAT. |
| SMART KEY 2 | 7,5 | Modul inteligentního řízení klíče;
Modul imobilizéru. |
| MODULE 3 | 10 | BCM;
Sada směrových světel; Modul monitorování tlaku v pneumatikách; Modul řízení klimatizace; Modul dveří řidiče/spolujezdce; Indikátor páky převodovky ATM; Vyhřívání zadních sedadel; 4WD ECU; Modul vyhřívání sedadla řidiče/spolujezdce; Modul MTS; Senzor parkovací asistence; Hlavní jednotka A/V a navigace; Senzor parkovací asistence vzadu (střed); AMP, SAS_ESP, EPB_EXT; Elektrochromatické zrcátko; BSD. |
| SMART KEY 4 | 10 | Spínač tlačítka Start/Stop;
Modul imobilizéru. |
| INTERIOR LAMP | 15 | Žárovka zavazadlového prostoru;
Žárovky sluneční clony; Žárovka stropu konzoly; Žárovka v centrální kabině; Osobní žárovka. |
| MULTIMEDIA | 15 | Hlavní audio jednotka;
Audio-video a navigace; Modul MTS; D_CLOCK. |
| MDPS | 7,5 | Jednotka MDPS |
| HTD STRG | 15 | Spínač volantu |
| FOG LAMP FRONT | 15 | Přední mlhová světla |
| MEMORY 1 | 10 | RF přijímač;
Klíč zapalování a spínač upozornění dveří. |
| START | 7,5 | BEZ IMMO. & Inteligentní klíč:
pojistková skříňka relé ICM (relé alarmu proti krádeži;) s IMMO. nebo Smart Key: INHIBIT_SW(POSITION_SW). |
| MODULE 2 | 10 | Spínač Crash Pad;
Konektor univerzálního ovládání; Aktivátor zařízení pro vyrovnávání světlometů; Modul automatického vyrovnávání světlometů; Spínač brzdových světel; AFLS_UNIT, F_WATER_SNSR, GLOW_RLY_UNIT_METAL, FPAS_SNSR, DSL_BOX |
| CORNERING LAMP | 10 | — |
| SUNROOF 2 | 20 | Otevírací střecha |
| S/HEATER RR | 15 | Vyhřívání zadních sedadel |
| IGN | 20 | Pojistková skříňka a relé E/R (pojistka – ABS 3, SENSOR 5, TCU) |
| A/CON 1 | 7,5 | Pojistková skříňka a relé E/R (relé ventilátoru);
Modul řízení klimatizace; Ionizátor přístrojového panelu; DSL_BOX (PTC_RLY). |
| WIPER RR | 15 | Relé stěrače zadního okna;
Motor stěrače zadního okna; Multifunkční spínač; BCM. |
| SMART KEY 1 | 25 | Modul inteligentního řízení klíčů |
| S/HEATER FRT | 20 | Modul vyhřívání sedadla řidiče/spolujezdce |
| A/CON 2 | 7,5 | Modul řízení klimatizace |
| C/LIGHTER | 20 | Přední napájecí zásuvka a zapalovač cigaret, napájecí zásuvka zavazadlového prostoru |
| WIPER FRT | 15 | Multifunkční spínač;
Pojistková skříňka a relé E/R (relé stěrače HI, relé IG2). |
| A/CON RR | 20 | — |
| P/WDW RH | 25 | Modul dveří spolujezdce, spínač okna zadního pravého |
| REAR HTD | 10 | Modul řízení klimatizace |
| BRAKE SWITCH | 7,5 | Modul inteligentního řízení klíče;
Spínač brzdového světla. |
| SUNROOF 1 | 20 | Otevírací střecha |
| P/WDW LH | 25 | Modul napájení okna řidiče;
Modul dveří řidiče; Spínač napájení okna zadního levého |
| FUEL LID | 15 | Spínač dveří pro tankování (DOOR_EXT) |
| SMART KEY 3 | 7,5 | Modul inteligentního řízení klíčů |
| STOP LAMP | 15 | Elektronický modul brzdového signálu |
| P/SEAT PASS | 20 | Manuální spínač sedadla spolujezdce;
Spínač bederní opěrky spolujezdce. |
| AMP | 30 | AMP |
| MODULE 4 | 10 | Audio;
Hlavní A/V a navigační jednotka; BCM; AMP; Modul MTS; Spínač napájení vnějšího zrcátka; Pojistková skříňka a relé E/R (relé napájecí zásuvky), AVM, D_CLOCK, USB_CHARGE. |
| DOOR LOCK | 20 | Relé zamykání/odemykání dveří;
Relé zadního víka; Pojistková skříňka relé ICM (relé zámku). |
| P/SEAT (DRV) | 30 | Modul IMS řidiče;
Manuální spínač sedadla řidiče; Spínač bederní opěrky řidiče. |

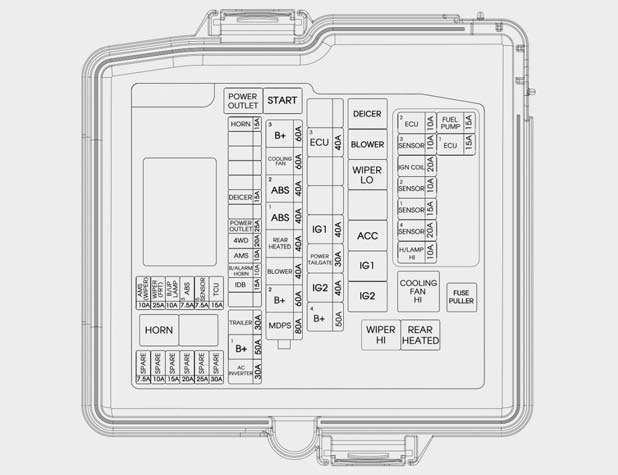

Pojistková skříňka v motorovém prostoru
| Číslo relé | Název relé | Typ relé |
| E30 | RELÉ NAPÁJECÍCH ZÁSUVEK | ISO MIKRO |
| E31 | RELÉ STARTOVÁNÍ | ISO MIKRO |
| E32 | RELÉ PŘEDNÍHO ODMRZOVÁNÍ | ISO MIKRO |
| E33 | RELÉ VENTILÁTORU | ISO MIKRO |
| E34 | RELÉ STĚRAČE (LO) | ISO MIKRO |
| E35 | RELÉ CHLADICÍHO VENTILÁTORU (LO) | ISO MIKRO |
| E36 | RELÉ ACC | ISO MIKRO |
| E37 | RELÉ IG1 | ISO MIKRO |
| E38 | RELÉ IG2 | ISO MIKRO |
| E39 | RELÉ CHLADICÍHO VENTILÁTORU (HI) | ISO MINI |
| E40 | RELÉ STĚRAČE (HI) | ISO MIKRO |
| E41 | RELÉ ZADNÍHO ODMLŽOVÁNÍ | ISO MIKRO |
| E42 | RELÉ KLAKSONU | ISO MIKRO |
| Název | Ampéráž [A] | Popis | |
| MULTI FUSE | MDPS | 80 | Jednotka MDPS |
| B+2 | 60 | Pojistková skříňka Smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), pojistka – SUNROOF 1, P/SEAT PASS, P/SEAT DRV), RR A/CON | |
| BLOWER | 40 | Relé ventilátoru | |
| RR HTD | 40 | Relé zadního vyhřívání | |
| ABS1 | 40 | Modul ESC;
Univerzální kontrolní konektor. |
|
| ABS2 | 40 | Modul ESC | |
| C/FAN | 60 | Relé chladicího ventilátoru | |
| B+3 | 60 | Pojistková skříňka Smart (pojistka – MODULE 1, SMART KEY 4, SUNROOF 2, SMART KEY 1, zařízení pro automatické odpojení ztráty proudu) | |
| FUSIBILE | B+4 | 50 | Pojistková skříňka Smart (IPS 3 (4CH), IPS 6 (2CH), pojistka – F/LID, STOP LAMP, DR LOCK, BRAKE SWITCH), FUEL LID |
| EMS | 40 | Pojistková skříňka EMS | |
| C/FAN | 50 | Kromě Evropy – RLY. 6 (Relé chladicího ventilátoru (LO), RLY. 10 (relé chladicího ventilátoru (HI)) | |
| IG1 | 40 | Bez inteligentního klíče:
spínač zapalování, s inteligentním klíčem – relé ACC, relé IG1 |
|
| IG2 | 40 | Relé startování;
Relé IG2; bez inteligentního klíče: Spínač zapalování. |
|
| TRAILER | 30 | Napájení pro přívěs | |
| B+1 | 50 | Pojistková skříňka Smart (pojistka – S/HEATER RR, S/HEATER FRT, P/WDW RH, P/WDW LH) | |
| HORN | 15 | Relé klaksonu | |
| DEICER | 15 | Relé předního vyhřívání | |
| POWER OUTLET | 25 | Relé napájecího výstupu |
| AC INVERTER | 30 | Modul AC invertoru |
| P/TAIL GATE | 30 | Modul napájení portálu zadních dveří |
| IDB | 15 | Modul IDB |
| 4WD | 20 | ECM pro 4 kola |
| AMS | 10 | Senzor baterie |
| AMS (WIPER) | 10 | BCM, PCM |
| WIPER FRT | 25 | Relé stěrače – volná rychlost;
Motor předního stěrače. |
| B/UP LAMP | 10 | A/T – kombinované zadní světlo (IN) levé a pravé;
Elektrochromatické zrcátko; Hlavní audio jednotka; Audio-video a navigace. |
| ABS3 | 7,5 | Modul ESC |
| SENSOR5 | 7,5 | PCM |
| TCU | 15 | A/T: Spínač rozsahu motoru |
| F/PUMP | 15 | Relé palivové pumpy |
| ECU1 | 15 | PCM |
| ECU2 | 10 | Modul IDB |
| SENSOR3 | 10 | Relé palivové pumpy |
| IGN COIL | 20 | Kondenzátor, Cívka zapalování #1/#2/#3/#4 |
| SENSOR2 | 10 | Elektromagnetický ventil pro kontrolu ventilace;
Elektromagnetický ventil s variabilním průtokem (G4KJ); Kontrolní ventil oleje #1/#2 |
| SENSOR1 | 15 | Senzor kyslíku (#1/#2/#3/#4);
PCM; Senzor kyslíku (směrem dolů); pojistková skříňka a relé E/R (relé ventilátoru chlazení). |
| B/A HORN | 10 | Relé akustického signálu alarmu proti krádeži |
O Hyundai Santa Fe (2017-2018)
Hyundai Santa Fe z let 2017-2018 je oblíbeným SUV, které nabízí kombinaci pohodlí, prostoru a spolehlivosti. Tento model je známý svým elegantním designem a moderními technologiemi, které zvyšují komfort jízdy. Hyundai Santa Fe je dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které poskytují dostatečný výkon pro městské i dálniční jízdy. Interiér vozidla je prostorný a nabízí množství praktických úložných prostor, což ho činí ideálním pro rodiny a dlouhé cesty. Bezpečnostní prvky, jako jsou asistenční systémy pro řidiče, zaručují vysokou úroveň ochrany pro všechny pasažéry.
Schéma pojistkové skříňky Hyundai Santa Fe
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai Santa Fe, která je nezbytná pro identifikaci a výměnu pojistek. Typické umístění pojistkové skříňky v tomto modelu je pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o její konfiguraci.
