Hyundai i20 (2008-2014) – pojistková skříňka
Hyundai i20 (2008-2014) – schéma pojistek
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014.

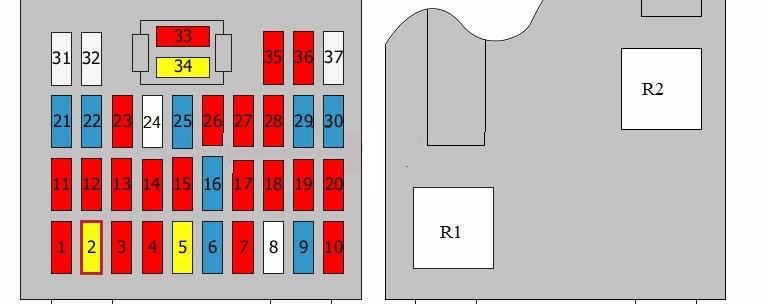

Pojistková skříňka v kabině
Schéma pojistkové skříňky
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 10 A | Řídicí jednotka motoru nebo nepoužívaná;
Pojistková skříňka a relé v motorovém prostoru, relé R7, R8. |
| 2 | 20A | Řídicí jednotka otevírací střechy |
| 3 | 10 A | Vnější sklopné/roztažitelné sklo |
| 4 | 10 A | Relé předních mlhových světel |
| 5 | 20A | Relé odblokování zadního víka;
Relé zamykání dveří; Relé zablokování. |
| 6 | 15A | Relé systému bezpečnostního varování |
| 7 | 10 A | Relé zadního mlhového světla |
| 8 | 25A | Nepoužívané |
| 9 | 15A | Zapalovač cigaret |
| 10 | 10 A | Elektrická zrcátka;
Audio; Palubní počítač. |
| 11 | 10 A | Pravý světlomet;
Integrovaná zadní světla; Osvětlení. |
| 12 | 10 A | Relé systému denního svícení;
Osvětlení registrační značky; Integrované levé zadní světlo; Levý světlomet. |
| 13 | 10 A | Spínač varování nebezpečí |
| 14 | 10 A | Přístrojová deska |
| 15 | 10 A | Spínač rozsahu převodovky;
Spínač zadního světla. |
| 16 | 15A | Zapalovací cívky 1-4;
Kondenzátor. |
| 17 | 10 A | Řídicí jednotka ESP;
Spínač elektronického stabilizačního programu (ESP); Senzor úhlu řízení; Řídicí jednotka ABS; Senzor úhlu náklonu; Pojistková skříňka a relé v motorovém prostoru, diagnostický konektor. |
| 18 | 10 A | Řídicí jednotka EPS generátoru;
Řídicí jednotka monitorování tlaku pneumatik. |
| 19 | 10 A | Hlavní spínač přetížení;
Generátor impulsů; Senzor rychlosti vozidla. |
| 20 | 10 A | Palubní počítač;
Přístrojová deska; Řídicí jednotka karoserie (BCM). |
| 21 | 15A | Elektrické okno řidiče |
| 22 | 15A | Spínač nouzových světel;
Relé varovných světel. |
| 23 | 10 A | Spínač bezpečnostního pásu;
Řídicí jednotka SRS. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 24 | 25A | Nepoužívá se |
| 25 | 15A | Spínač brzdových světel;
Konektor datové sběrnice; Relé napájení okna. |
| 26 | 10 A | Upozornění na filtr paliva;
Hmotnostní průtokoměr vzduchu; Řídicí jednotka motoru; Řídicí jednotka pohonného systému (PCM). |
| 27 | 10 A | Spínač nastavení světlometů;
Senzor teploty v autě; Kontrolér karoserie (BCM); Kontrolér klimatizace; Kontrolér otevírací střechy; Světlomety; Pojistková skříňka a relé v motorovém prostoru, relé R2, R3, R5; Pojistková skříňka a relé č. 1 v motorovém prostoru, relé R2, R3. |
| 28 | 10 A | Pravý světlomet;
Přístrojová deska. |
| 29 | 15A | Motor zadního stěrače;
Multifunkční spínač. |
| 30 | 15A | Spínač vyhřívaných předních sedadel |
| 31 | 25A | Elektrická okna, hlavní spínač;
Elektrická okna řidiče; Spínač elektrických zadních oken na levé straně; Spínač oken spolujezdce (volant vpravo). |
| 32 | 25A | Elektrická okna, hlavní spínač;
Elektrická okna řidiče; Spínač elektrických zadních oken na pravé straně; Spínač oken spolujezdce (volant vlevo). |
| 33 | 10 A | Relé zadního topení;
Otevření dveří; Přístrojová deska; Palubní počítač; Řídicí jednotka monitorování tlaku pneumatik; Řídicí jednotka karoserie (BCM); Řídicí jednotka klimatizace; Osvětlení zavazadlového prostoru; Stropní konzola; Přední vnitřní osvětlení; Vnitřní osvětlení. |
| 34 | 20A | Audio |
| 35 | 10 A | Levý světlomet |
| 36 | 10 A | Kontrolér motoru;
Kontrolér pohonného systému (PCM); Kontrolér klimatizace; Elektrická zrcátka. |
| 37 | 25A | Motor předního stěrače;
Multifunkční spínač. |
| R1 | Relé zadního topení | |
| R2 | Relé napájení okna | |
| R3 | Relé předních mlhových světel | |
| R4 | Relé zadního mlhového světla | |
| R5 | ||
| R6 | Relé zamykání dveří;
Relé odemykání dveří. |
|
| R7 | Relé zamykání zadního víka;
Relé odemykání zadního víka. |
|
| R8 | Relé zadního světla | |
| R9 | Relé systému denního svícení | |
| R10 | Relé výstražných světel |

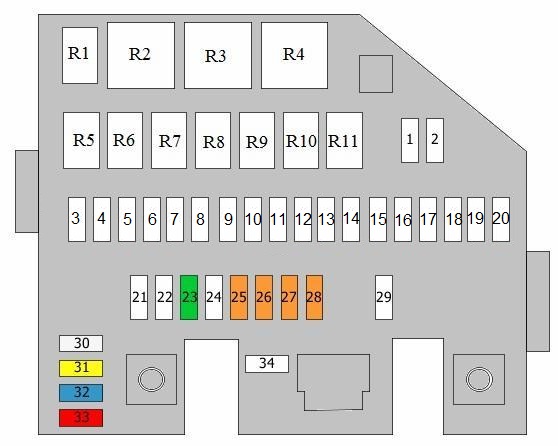

Pojistková skříňka v motorovém prostoru
Schéma pojistkové skříňky
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | nepoužívané | |
| 2 | nepoužívané | |
| 3 | 50A | Startování |
| 4 | 30A | Relé kontroly motoru |
| 5 | 30A | Relé vyhřívání palivového filtru |
| 6 | 40A | Startování |
| 7 | 10 A | Relé klaksonu |
| 8 | nepoužívané | |
| 9 | nepoužívané | |
| 10 | 10 A | Ventilátor chlazení, relé s nízkou rychlostí;
Ventilátor chlazení, relé s vysokou rychlostí; Senzor kyslíku; Spínač brzdových světel; Vyhřívání vzduchu. |
| 11 | nepoužívané | |
| 12 | 10 A | Uzemnění |
| 13 | 10 A | Regulátor tlaku paliva |
| 14 | 20A | Řídicí jednotka motoru |
| 15 | 15A | Relé klimatizace;
Senzor polohy vačkového hřídele; Turbína s variabilní geometrií (VGT); EGR; Kontrolér imobilizéru; Pojistková skříňka a relé č. 1 v motorovém prostoru, relé R1, R4. |
| 16 | nepoužívané | |
| 17 | 10 A | Řídicí jednotka klimatizace |
| 18 | nepoužívané | |
| 19 | nepoužívané | |
| 20 | 10 A | Relé klimatizace |
| 21 | 50A | Pojistková skříňka a relé v kabině, relé R2;
Pojistková skříňka a relé v kabině, pojistky 21, 22. |
| 22 | 50A | Pojistková skříňka a relé v kabině, relé R8;
Pojistková skříňka a relé v kabině, pojistky 2 – 7, 25, 33, 34. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 23 | 30A | Ventilátor chlazení, relé s nízkou rychlostí;
Ventilátor chlazení, relé s vysokou rychlostí. |
| 24 | 125A | Pojistková skříňka a relé generátoru v motorovém prostoru, pojistky 20, 25 – 29, 34 |
| 25 | 40A | Řídicí jednotka ABS;
Řídicí jednotka ESP; Univerzální kontrolní konektor. |
| 26 | 40A | Řídicí jednotka ABS;
Řídicí jednotka ESP; Univerzální kontrolní konektor. |
| 27 | 40A | Relé zadního topení |
| 28 | 40A | Relé ventilátoru |
| 29 | 80A | Řídicí jednotka EPS |
| 30 | 25A | Rezervní pojistka |
| 31 | 20A | Rezervní pojistka |
| 32 | 15A | Rezervní pojistka |
| 33 | 10 A | Rezervní pojistka |
| 34 | 150A | Pojistková skříňka a relé č. 1 v motorovém prostoru, relé R1 – R4 |
| R1 | Nepoužívá se | |
| R2 | Relé ventilátoru | |
| R3 | Relé ohřívače palivového filtru | |
| R4 | Relé řízení motoru | |
| R5 | Relé systému denního svícení | |
| R6 | Relé klimatizace | |
| R7 | Relé startovacího motoru | |
| R8 | Relé systému bezpečnostního upozornění | |
| R9 | Relé klaksonu | |
| R10 | Ventilátor chlazení, relé s nízkou rychlostí | |
| R11 | Ventilátor chlazení, relé s vysokou rychlostí |

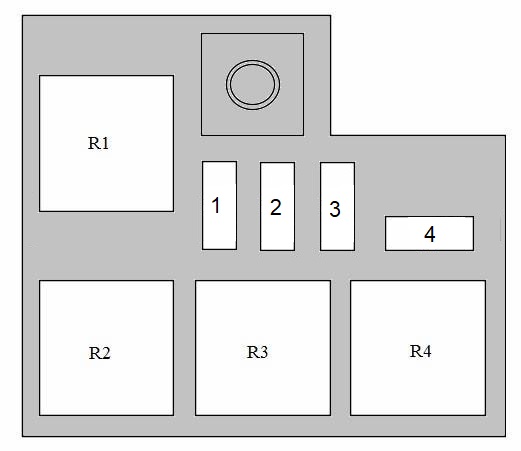

Pojistková skříňka přidružená v motorovém prostoru.
| Č. | Ampéry [A] | Chráněné obvody |
|---|---|---|
| 1 | 50A | PTC, relé 3 |
| 2 | 50A | PTC, relé 2 |
| 3 | 50A | PTC, relé 1 |
| 4 | 80A | Relé vyhřívaných svíček;
Vyhřívání vzduchu. |
| R1 | Relé vyhřívané svíčky | |
| R2 | PTC, relé 3 | |
| R3 | PTC, relé 2 | |
| R4 | PTC, relé 1 |
O Hyundai i20 (2008-2014)
Hyundai i20, vyráběný v letech 2008 až 2014, je kompaktní hatchback, který se stal oblíbeným díky své spolehlivosti a efektivnosti. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které se pohybují od menších objemů po výkonnější varianty. Hyundai i20 je známý svým moderním designem, pohodlným interiérem a pokročilými bezpečnostními prvky, což ho činí ideálním pro městské i delší cesty. Jeho kompaktní rozměry umožňují snadné parkování a manévrování v městském prostředí, zatímco prostorný interiér poskytuje dostatek místa pro cestující i zavazadla.
Schéma pojistkové skříňky Hyundai i20
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai i20, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka je typicky umístěna pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických zařízení ve vozidle, a proto je důležité mít přehled o jejím uspořádání a funkci.
