Hyundai Tucson 3 (TL) (2015-2021) – pojistková skříňka
Hyundai Tucson 3 (TL) – schéma pojistkové skříňky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Pojistky zásuvky zapalovače cigaret (napájecí zásuvky, včetně USB) u modelu Hyundai Tucson 3 (TL) jsou pojistka POWER OUTLET v kabině a v motorovém prostoru.

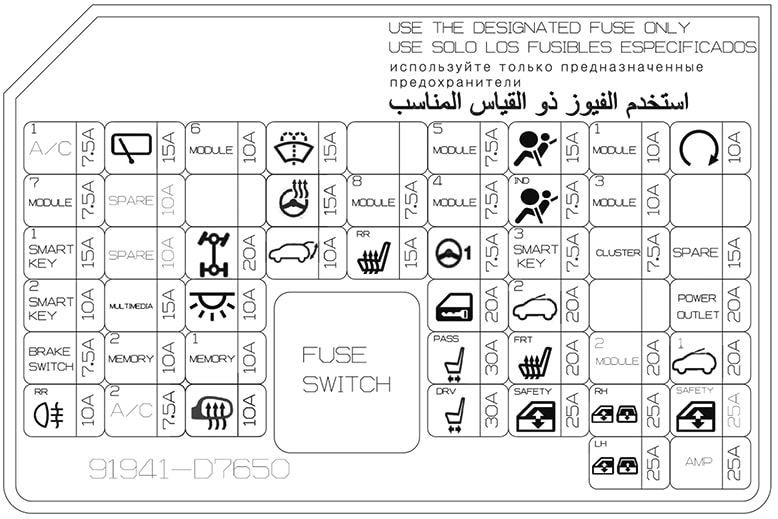

Pojistková skříňka v kabině
Nachází se pod přístrojovou deskou na straně řidiče.
Popis
| A/CON1 | 7.5A Modul řízení klimatizace;
Ionizátor přístrojového panelu (automatická klimatizace); Pojistková skříňka E/R (relé ventilátoru). |
| WIPER RR | 15A Pojistková skříňka relé ICM (relé zadního stěrače);
Motor zadního stěrače. |
| MODULE 6 | 10A Modul inteligentního řízení klíče BCM |
| WASHER | 15A Multifunkční spínač (spínač ostřikovače skla) |
| MODULE 5 | 7,5 A Nouzový spínač;
Buzzer asistence při parkování; BCM; Páka převodovky ATM; ECM 4WD; Senzor AEB; Spínač konzoly; Radar pro detekci mrtvého úhlu vlevo a vpravo; Modul varování před neúmyslnou změnou jízdního pruhu; Pohyb modulu řízení asistenta udržení jízdního pruhu. |
| AIR BAG | 15A Modul řízení SRS;
Senzor detekce pasažérů. |
| MODULE 1 | 10A BCM;
Modul řízení inteligentního klíče; AUDIO; Hlavní jednotka A/V a navigace; Modul TMU; AMP; Napájený spínač vnějších zrcátek; Skupina desky (relé zásuvky). |
| START | 10A Pojistková skříňka relé ICM (relé alarmu proti krádeži);
Spínač rozsahu převodovky. |
| MODULE 7 | 7,5 A Modul řízení ventilace předního sedadla;
Modul řízení vyhřívání předního sedadla; Vyhřívání zadního sedadla. |
| HEATED STEERING | 15A BCM, vyhřívaný volant |
| MODULE 8 | 7,5A Napájení vnějšího zrcátka řidiče a spolujezdce;
Centrální spínač přístrojového panelu; Elektromagnet klíče; Senzor AEB. |
| MODULE 4 | 7,5A Datový port;
Modul řízení klimatizace; Světlomet vlevo a vpravo; Hlavní jednotka audio/video systému a navigace; Elektrochromatické zrcátko; Modul TMU; Modul řízení ventilace předního sedadla; Modul řízení vyhřívání předního sedadla; Vyhřívání zadního sedadla. |
| A/BAG IND | 7,5A Skupina ukazatelů;
Centrální spínač na předním panelu. |
| MODULE 3 | 10A BCM.
Páka převodovky ATM; Modul řízení IPS (vstup ON / START). |
| SMART KEY1 | 15A modul inteligentního řízení klíče |
| 4WD | 20A EBU 4WD |
| TAILGATE OPEN | 10A Relé pro otevření zadních dveří |
| S/HEATER RR | 15A Vyhřívané zadní sedadlo |
| MDPS | 7,5 A Jednotka MDPS |
| SMART KEY3 | 7,5A Modul inteligentního řízení klíče;
Modul imobilizéru. |
| KONZOLA | 7,5 A Skupina směrových světel (IG1 napájení);
Řazení ATM ILL. |
| INTELIGENTNÍ KLÍČ2 | 10A Modul řízení inteligentního klíče;
Tlačítko zapnutí a vypnutí; Modul imobilizéru. |
| MULTIMÉDIA | 15A Hlavní audio jednotka;
Audio/video a navigace; Modul TMU. |
| INTERIÉROVÉ OSVĚTLENÍ | 10A Klíč zapalování III. & Spínač upozornění dveří;
Lampa zavazadlového prostoru; Lampa odkládací schránky; Lampa stropu konzoly; Lampa předního zrcátka; Vnitřní osvětlení; Osobní zadní světlo. |
| ZÁMKY DVEŘÍ | 20A Relé zamykání dveří;
Relé odemykání dveří; Pojistková skříňka ICM (relé odemykání s dvěma obraty). |
| PANORAMATICKÁ STŘECHA2 | 20A Panoramatická střecha |
| NAPÁJECÍ ZÁSUVKA | 20A Přední zásuvka a zapalovač cigaret |
| SPÍNAČ BRZDY | 7,5A Modul řízení inteligentního klíče;
Spínač brzdových světel. |
| PAMĚŤ 2 | 10A Port datového připojení;
BCM; Skupina směrových světel; Modul řízení klimatizace; Automatický senzor světla a foto; Elektrochromatické zrcátko; Pojistková skříňka ICM (relé sklápěcích/roztažitelných vnějších zrcátek). |
| P/SEDADLO (SPOLUJEZDEC) | 30A Manuální spínač na sedadle spolujezdce |
| S/HEATER FRT | 20A Modul řízení ventilovaného sedadla vpředu;
Modul řízení vyhřívání sedadla vpředu. |
| PANORAMATICKÁ STŘECHA 1 | 20A Panoramatická střecha |
| MODUL 2 | 20A Jednotka PCB (pojistky – ABS3, ECU6, TCU2, MODUL1, MODUL2) |
| A/CON2 | 7,5A Modul řízení klimatizace |
| VYHŘÍVANÉ ZRCÁTKO | 10A Napájení vnějšího zrcátka řidiče a spolujezdce;
Modul řízení klimatizace; ECM (G4FJ). |
| P/SEDADLO (ŘIDIČ) | 30A Manuální spínač sedadla řidiče |
| BEZPEČNOST P/ OKNO | 25A Modul bezpečnosti ovladače elektrického okna |
| P/ OKNO PRAVÉ | 25A Hlavní elektrický spínač okna;
Elektrický spínač okna spolujezdce. |
| P/ OKNO LEVÉ | 25A Hlavní spínač okna |
| AMP | 25A Zesilovač |

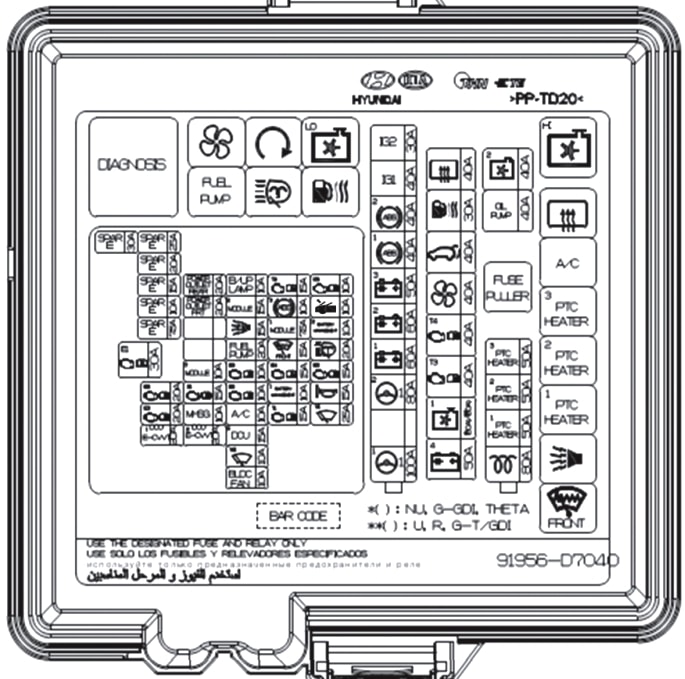

Motorový prostor
Nachází se vedle baterie
Popis
| MDPS | Jednotka MDPS 80A |
| B+1 | 60A Blok inteligentního připojení (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, pojistka – AMP) |
| B+2 | 60A Blok inteligentního připojení (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, pojistka – SMART KEY1, SMART KEY2, BRAKE SWITCH) |
| B+3 | 50A Blok inteligentního připojení (pojistka – SUNROOF1, SUNROOF2, S / HEATER FRT, S / HEATER RR, SAFETY P / WINDOW, relé elektrického zdvihu okna (pojistka – P / WINDOW LH, P / WINDOW RH) |
| ABS1 | Modul 40A ESC, univerzální kontrolní konektor |
| ABS2 | Modul 40A ESC, univerzální kontrolní konektor |
| IG1 | 40A Klíč zapalování (bez inteligentního klíče), montáž PCB (relé PDM (IG1) / PDM (ACC) – s inteligentním klíčem) |
| IG2 | Relé startování 30A, spínač zapalování (bez inteligentního klíče), skupina PCB (relé PDM (IG2) – s inteligentním klíčem) |
| B+4 | 50A Pojistková skříňka inteligentního připojení (pojistka – MODULE8, 4WD, P/SEAT (DRV), P/SEAT (PASS), TAILGATE OPEN, DOOR LOCK, Spínač ztráty – spínač pojistky, LAMPADA INTERNA, MULTIMEDIA 2), PAMĚŤ |
| COOLING FAN1 | 40A [G4NC] Relé vysokého výkonu ventilátoru chlazení |
| COOLING FAN1 | 50A [G4FJ] Vysoké relé ventilátoru chlazení |
| TCU3 | 40А [G4FJ – 7DCT] TCM |
| TCU4 | 40А [G4FJ – 7DCT] TCM |
| BLOWER | 40A Relé ventilátoru |
| POWER TAILGATE | Modul elektrického zadního víka 40A |
| REAR HEATED | 40A Relé ohřívače zadního okna |
| WIPER FRT1 | 25A Klíč zapalování (bez inteligentního klíče);
Relé PDM (IG2) (s inteligentním klíčem). |
| TCU1 | 15А [G4FJ] TCM (7DCT) |
| WIPER FRT2 | 10 BCM |
| ECU3 | PCM (G4NC) / ECM (G4FJ) |
| HORN | Relé klaksonu 15A |
| BATTERY MANG | Indikátor baterie 10A |
| SENSOR2 | 10A [G4NC] Ventil kontrolního oleje č. 1 / č. 2;
Senzor polohy vačkového hřídele č. 1 / č. 2; Elektromagnetický ventil pro kontrolu proudění; Elektromagnetický ventil variabilního vstupu; Izolační ventil ESP; Relé palivového čerpadla. |
| SENSOR1 | 15A [G4NC] PCM, senzor kyslíku (vysoký) / (nízký) |
| ECU2 | 20A Cívka zapalování č. 1 / č. 2 / č. 3 / č. 4;
Kondenzátor (G4NC). |
| ECU5 | 15А PCM (G4NC) / ECM (G4FJ) |
| ECU4 | 15А PCM (G4NC) / ECM (G4FJ) |
| SENSOR3 | 10A [G4NC] Pojistková skříňka E/R (relé vysokého výkonu ventilátoru chlazení) |
| DEICER | 15A Vyhřívané čelní sklo, blok připojení E/R (relé předního de-icera) |
| FUEL PUMP1 | 20A relé palivového čerpadla |
| MODULE 1 | 7,5A adaptivní osvětlení |
| B/ALARM HORN | 10A Relé alarmu |
| ABS3 | 10А Modul ESC |
| MODULE2 | Čerpadlo 10A |
| POWER OUTLET FRT | 20A Přední napájecí zásuvka a zapalovač cigaret |
| ECU6 | 10А PCM (G4NC) / ECM (G4FJ) |
| TCU2 | 15A [automatická převodovka]
Spínač rozsahu automatické převodovky, MA, Řadicí páka automatické převodovky [manuální převodovka] Spínač couvacích světel |
| B/UP LAMP | 10A Spínač rozsahu převodovky;
Elektrochromatické zrcátko; Kombinované zadní světlo (vstup) levé/pravé; Spínač couvacích světel; Modul MTS E-Call; Inteligentní připojovací skříňka (řídicí jednotka IPS). |
| POWER OUTLET REAR | 20A Zadní napájecí zásuvka |
Na pozitivním terminálu baterie je pojistka hlavního napájení 200A.
