Hyundai Elantra VI (2015-2020) – pojistková skříňka
Hyundai Elantra VI – schéma pojistkové skříně
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020
Pojistky zásuvky zapalovače cigaret (zásuvky napájení, včetně USB) v modelu Hyundai Elantra VI jsou pojistka POWER OUTLET v motorovém prostoru.

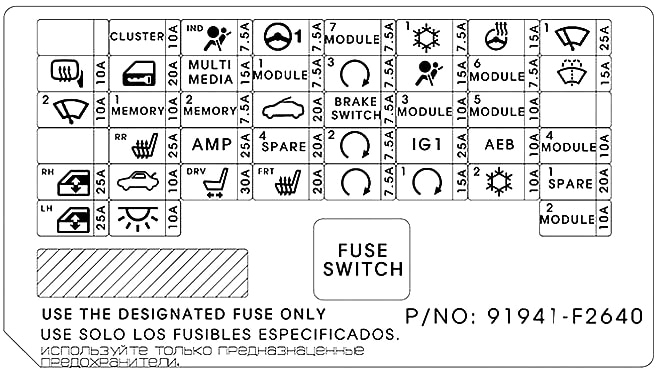

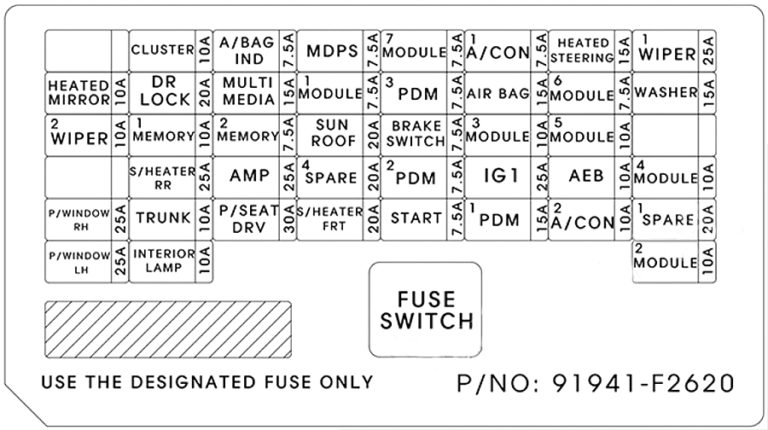

Pojistková skříňka v kabině
Nachází se pod přístrojovou deskou na straně řidiče.
Popis
| ZRCADLO S VYTÁPĚNÍM | 10A Vnější zrcátko na straně řidiče a spolujezdce;
Modul řízení klimatizace. |
| STĚRAČ 2 | 10A PCM;
BCM. |
| OKNO P/DX | 25A Relé ovládání okna vpravo |
| OKNO P/SX | 25A Relé elektrického ovládání okna vlevo;
Modul elektrického zabezpečení ovládání okna na straně řidiče. |
| KONZOLA | 10A Směrovky |
| ZÁMKOVÝ BLOK DR | 20A Relé zamykání a odemykání dveří;
Zamknutí zpětných připojení (relé odemykání na dva obraty). |
| PAMĚŤ 1 | 10A Modul dveří řidiče/spolujezdce;
Modul IMS řidiče; Modul řízení klimatizace; Sada směrovek; Elektrochromatické zpětné zrcátko; BCM; Datový rozhraní konektor. |
| S/VYTÁPĚNÍ RR | 15A Modul řízení vyhřívání zadního sedadla |
| KUFR | Relé kufru 10A |
| VNITŘNÍ SVĚTLO | 10A Vnitřní osvětlení;
Kosmetické světlo vpředu vlevo a vpravo; Stropní světlo konzoly; Klíč na zapalování ILL. & Spínač upozornění dveří; Osvětlení zavazadlového prostoru. |
| A/BAG IND | 7.5A Sada směrovek;
Jednotka řízení klimatizace. |
| MULTIMÉDIA | 15A CD přehrávač;
Audio; Audio/video a navigační zařízení. |
| PAMĚŤ 2 | Paměť 7,5A |
| AMP | Zesilovač 25A |
| P/SEDADLO ŘIDIČE | 30A Ruční spínač sedadla řidiče;
Modul IMS řidiče. |
| MDPS | Jednotka MDPS 7,5 A |
| MODUL 1 | 7,5A Centrální zamykání;
Inteligentní vnější klika pro řidiče a spolujezdce; Modul dveří řidiče a spolujezdce. |
| OTEVÍRATELNÁ STŘECHA | 20A Otevíratelná střecha |
| NÁHRADA 1 | Rezerva 10A |
| S/VYTÁPĚNÍ FRT | 20A Modul řízení vyhřívání předního sedadla |
| MODUL 7 | 7,5A Modul řízení vyhřívání předního sedadla;
Modul řízení vyhřívání zadního sedadla, motor střešního okna. |
| PDM 3 | 7,5A Inteligentní modul řízení klíče;
Modul imobilizéru. |
| SPÍNAČ BRZDY | 7,5 A Spínač brzdových světel;
Modul řízení inteligentního klíče. |
| PDM 2 | 7,5A Inteligentní modul řízení klíče;
Modul imobilizéru. |
| STARTOVÁNÍ | 7,5 A Inteligentní klíč
Spínač zapalování Spínač rozsahu převodovky |
| A / KON 1 | 7,5 A Ionizátor;
Modul řízení klimatizace; Pojistková skříňka E/R (relé klimatizace, relé ventilátoru). |
| AIR BAG | 15A Modul řízení SRS;
Senzor detekce cestujících. |
| MODUL 3 | 10A Spínač brzdových světel;
BCM; Spínač sportovního režimu; Modul dveří řidiče a spolujezdce. |
| IG1 | 25A Blok PCB (pojistky: ABS3, ECU5, TCU2) |
| PDM 1 | 15A Inteligentní modul řízení klíče |
| VYHŘÍVANÝ VOLANT | 15A Vyhřívaný volant |
| MODUL 6 | Modul řízení inteligentního klíče 7,5 A BCM |
| MODUL 5 | 10A Spínač airbagu;
Elektrochromatické zrcátko; Směrovka páky automatické převodovky; Hlavní jednotka systému A/V a navigace; Audio systém; Modul řízení klimatizace; Spínač konzoly, levý/pravý; Světlomety vlevo a vpravo; Modul řízení vyhřívání předního sedadla; Modul řízení vyhřívání zadního sedadla; Modul IMS řidiče. |
| AEB | 10A Modul AEB |
| A / KON 2 | 10A Pojistková skříňka E / R (relé ventilátoru);
Motor ventilátoru; Rezistor ventilátoru; Modul řízení klimatizace. |
| STĚRAČ 1 | 25A Motor stěrače;
Jednotka PCB (relé předního stěrače (dolního)). |
| MYTÍ | Spínač multifunkce 15A |
| MODUL 4 | 10A Blok DBL;
Upozornění na opuštění jízdního pruhu; Buzzer asistence při parkování; BCM; Radar detekce mrtvého úhlu vlevo a vpravo. |
| NÁHRADA 2 | Rezerva 10A |
| MODUL 2 | 10A Pojistková skříňka E/R (relé zásuvky);
Zásuvka pro nabíjení USB; Modul řízení inteligentního klíče; BCM; Audio; Hlavní jednotka A/V a navigace; CD přehrávač; Spínač napájených vnějších zrcátek; Zesilovač. |

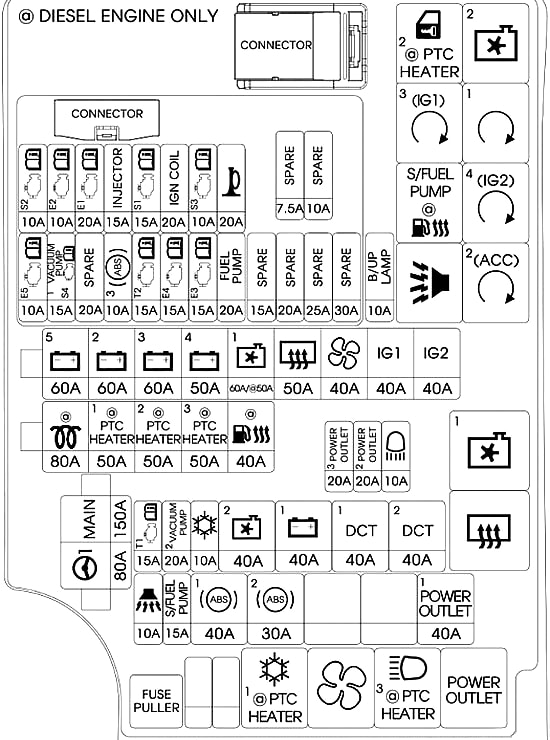

Pojistková skříňka v motorovém prostoru
Nachází se na pravé straně pod kapotou, vedle baterie.
Popis
| HLAVNÍ | 180A Pojistka: ABS1, ABS2, B / ALARM KLAKSON, NAPÁJECÍ ZDROJ |
| MDPS | Jednotka MDPS 80A |
| B+ 5 | Sada PCB 60A (pojistky: ECU3, ECU4, KLAKSON, ČERPADLO PALIVA, RELÉ ŘÍZENÍ MOTORU) |
| B+ 2 | Pojistková skříňka Smart 60A (pojistky: S / VYTÁPĚNÍ FRT, ARISU) |
| B+ 3 | 60A Pojistková skříňka inteligentní (pojistky: ARISU, IPS) |
| B+ 4 | 50A pojistková skříňka inteligentní (pojistka: S / VYTÁPĚNÍ FRT, OKNO P/SX, OKNO P/DX, BAU, STŘECHA OTEVÍRATELNÁ, AMP, P/SEDADLO KOND.) |
| VENTILÁTOR CHLAZENÍ 1 | Ventilátor chlazení 60A |
| VYTÁPĚNÍ ZADNÍ | 50A Relé vyhřívání zadního |
| VENTILÁTOR | Relé ventilátoru 40A |
| IG1 | 40A Spínač zapalování;
Pojistková skříňka E/R (relé PDM č. 2, č. 3 (ACC/IG1)) |
| IG2 | 40A Spínač zapalování, pojistková skříňka E/R (relé PDM č. 4 (IG2), relé STARTOVÁNÍ) |
| B/UP LAMP | 10A Zrcadlo elektrochromatické;
Zadní kombinované světlo (IN), levé/pravé; Pojistková skříňka inteligentní (modul řízení IPS) |
| NAPÁJECÍ ZDROJ 3 | Zapalovač cigaret 20A |
| NAPÁJECÍ ZDROJ 2 | Přední zásuvka 20A |
| H/LAMP HI | 10A Světlomety |
| TCU 1 | 15A Rezerva |
| ČERPADLO VAKUUM 1 | 20A Čerpadlo paliva |
| A / CON | 10A Relé klimatizace |
| VENTILÁTOR CHLAZENÍ 2 | 40A Relé ventilátoru chlazení 1/2 |
| B+ 1 | 40A Pojistková skříňka inteligentní (spínač obvodu ztráty, pojistka: SPÍNAČ BRZDY, MODUL 1, BLOKÁDA MOTORU, PDM 1, PDM 2) |
| DCT1 | 40A Nepoužívá se |
| DCT2 | 40A Nepoužívané |
| B/ALARM KLAKSON | 10A B / relé klakson |
| S / ČERPADLO PALIVA | 15A čerpadlo paliva |
| ABS 1 | Modul 40A ESC, univerzální ovládací konektor |
| ABS 2 | Modul 30A ESC, univerzální ovládací konektor |
| POWER OUTLET 1 | Relé zásuvka 40A |
| ECU 5 | 10АPCM |
| ČERPADLO VAKUUM | 15A čerpadlo na vakuum |
| NÁHRADA | Rezerva 20A |
| ABS 3 | Modul 10A ESC, univerzální ovládací konektor |
| TCU 2 | Spínač rozsahu převodovky 15A, spojovací skříňka zpátečka / zpátečka (pojistka: SVÍTILNA B / NAHORU) |
| ECU 4 | 15АPCM |
| ECU 3 | 15АPCM |
| ČERPADLO PALIVA | 20A Relé čerpadla paliva |
| SENZOR 2 | 10A Ventil uzávěrky nádrže;
Elektromagnetický ventil pro kontrolu větrání; Elektromagnetický ventil variabilního vstupu; Spojovací skříňka E/R (relé ventilátoru chlazení 1/2). |
| ECU2 | Rezerva 10A |
| ECU1 | 20 АPCM |
| VSTŘIKOVÁNÍ | Vstřikovač 15A # 1 / # 2 / # 3 / # 4 |
| SENZOR 1 | Senzor kyslíku 15A (NAHORU / DOLŮ) |
| CÍVKA ZAPALOVÁNÍ | 20A Cívka zapalování # 1 / # 2 / # 3 / # 4 |
| SENZOR 3 | 10А Ventil pro kontrolu průtoku oleje č. 1/č. 2/č. 3;
Elektronický teplotní senzor; Relé čerpadla paliva. |
| KLAKSON | Relé klakson 20A |
