Hyundai Elantra GT (PD; 2018-2019..) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Hyundai Elantra GT (PD; 2018–2019…), získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek Hyundai Elantra GT 2018-2019…
I pojistky zásuvky zapalovače cigaret (zásuvka napájení) v Hyundai Elantra GT se nacházejí uvnitř pojistkové skříňky přístrojové desky (viz pojistka „VÝSTUP NAPÁJENÍ“ (Zásuvka napájení zadní č. 2) a uvnitř pojistkové skříňky v motorovém prostoru (viz pojistky „VÝSTUP NAPÁJENÍ 3“ (Zásuvka napájení zadní 1) a „Zásuvka napájení zadní 2“ (zásuvka napájení přední).
Index
Přístrojová deska

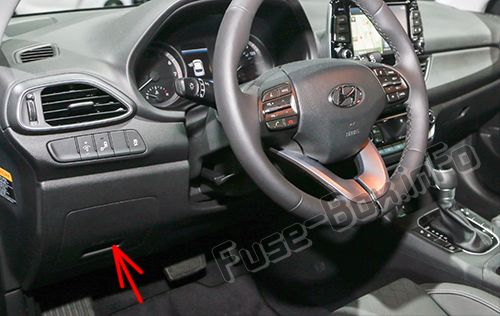

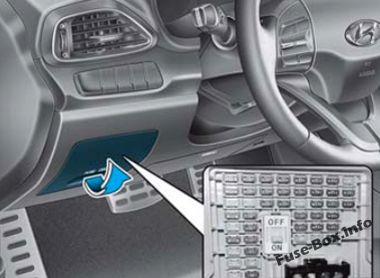

Pojistková skříňka se nachází na straně řidiče přístrojové desky za krytem.
Motorový prostor

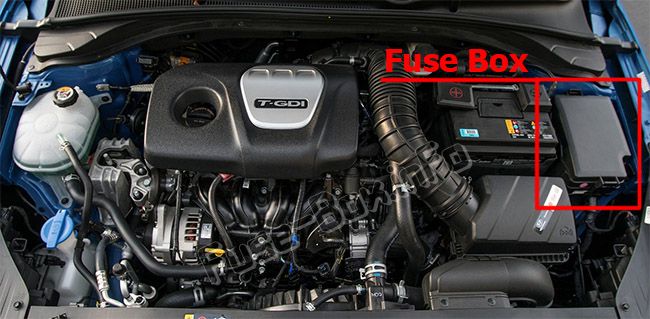

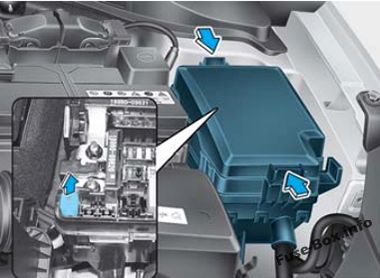

Pojistková skříňka se nachází v motorovém prostoru (na levé straně).
ad reklama
2018
Přístrojová deska

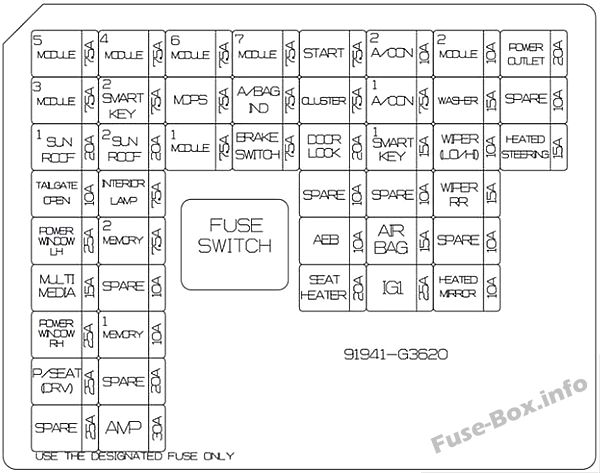

Přiřazení pojistek v přístrojové desce (2018)
| Název | Hodnocení zesilovače | Chráněná součástka |
|---|---|---|
| Název | Hodnocení zesilovače | Chráněná součástka |
| MODUL 5 | 7,5A | Spínač Crash Pad, elektrochromické zrcátko, jednotka A/V a navigace, modul řízení klimatizace, indikátor páky převodovky A/T, spínač konzoly LH, zařízení pro vyrovnávání světlometů LH/RH, modul řízení vyhřívání předních sedadel, modul ventilace předního vzduchu |
| MODUL 3 | 7,5A | BCM, spínač sportovního režimu |
| POJISTKA 1 | 20A | Panoramatická střecha |
| ZADNÍ DVEŘE OTEVŘENÉ | 10 A | Relé zadního víka |
| P/WDW (levá) | 25A | Relé levého okna, modul bezpečnostního okna řidiče/spolujezdce |
| MULTIMÉDIA | 15A | Jednotka A/V a navigace |
| P/WDW (pravá) | 25A | Relé pravého okna |
| P/SEDADLO ŘIDIČE | 25A | Manuální spínač sedadla řidiče |
| MODUL 4 | 7,5A | Modul asistence udržení jízdního pruhu, radar pro detekci mrtvého úhlu LH/RH, spínač brzdových světel, spínač elektrické parkovací brzdy, modul nouzového brzdění |
| INTELIGENTNÍ KLÍČ 2 | 7,5A | Modul inteligentního řízení klíče, modul imobilizéru |
| POJISTKA 2 | 20A | Panoramatická střecha |
| VNITŘNÍ SVĚTLO | 7,5A | Bezdrátová nabíječka, světlo v koupelně LH/RH, světlo v obývacím pokoji, stropní světlo konzoly, osobní světlo LH/RH |
| PAMĚŤ 2 | 7,5A | BCM |
| PAMĚŤ 1 | 10 A | Modul řízení klimatizace, přístrojová deska, automatický senzor světla a foto, elektrochromické zrcátko, prostor relé ICM (relé ohybu/rozvinování vnějších zrcátek) |
| AMP | 30A | AMP |
| MODUL 6 | 7,5A | Modul inteligentního řízení klíče, BCM |
| MDPS | 7,5A | Jednotka MDPS |
| MODUL 1 | 7,5A | Nouzový spínač, spínač centrálního zamykání dveří, spínač zámku zapalování, vnější rukojeť inteligentního klíče řidiče/spolujezdce, konektor datového spojení |
| Název | Hodnocení zesilovače | Chráněná součástka |
|---|---|---|
| MODUL 7 | 7,5A | Modul řízení vyhřívání předních sedadel, modul řízení ventilace předních sedadel |
| A/BAG IND | 7,5A | Kříž směrových světel, spínač centrálního zamykání dveří |
| SPÍNAČ BRZDY | 7,5A | Modul inteligentního řízení klíče, spínač brzdového světla |
| START | 7,5A | Bez inteligentního klíče: zapnutí S inteligentním klíčem: modul řízení inteligentního klíče |
| SKUPINA | 7,5A | Přístrojová deska |
| BLINDÁŽ DR | 20A | Relé zamykání/odemykání dveří, prostor relé ICM (relé odemknutí T/otočné) |
| AEB | 10 A | Modul autonomního brzdění |
| S/VYHŘÍVÁNÍ | 20A | Modul řízení vyhřívání předních sedadel, modul řízení ventilace předních sedadel |
| A/KLIMA | 7,5A | Modul řízení klimatizace, ionizátor přístrojové desky, blokování konektoru E/R (relé ventilátoru) |
| INTELIGENTNÍ KLÍČ 1 | 15A | Modul inteligentního řízení klíče, modul imobilizéru |
| ZAVAZADLA | 15A | Modul řízení SRS |
| IG1 | 25A | Blok PCB (ABS3, ECU5, SENSOR4, TCU2) |
| MODUL 2 | 10 A | Bezdrátová nabíječka, modul řízení inteligentního klíče, BCM, hlavní jednotka A/V a navigace, spínač napájení vnějšího zrcátka, blokování konektoru E/R (relé zásuvky napájení), AMP |
| OSTŘIKOVAČ | 15A | Multifunkční spínač |
| STĚRAČ (LO/HI) | 10 A | ECM/PCM, BCM |
| STĚRAČ (ZADNÍ) | 15A | Relé zadního stěrače, motor zadního stěrače |
| ZRCÁTKO S VYHŘÍVÁNÍM | 10 A | Vnější zrcátko napájené řidiče/spolujezdce, modul řízení klimatizace, ECM/PCM |
| ZÁSUVKA NAPÁJENÍ | 20A | Zásuvka napájení zadní č. 2 |
| VOLANT S VYHŘÍVÁNÍM | 15A | BCM |
Motorový prostor
ad reklama

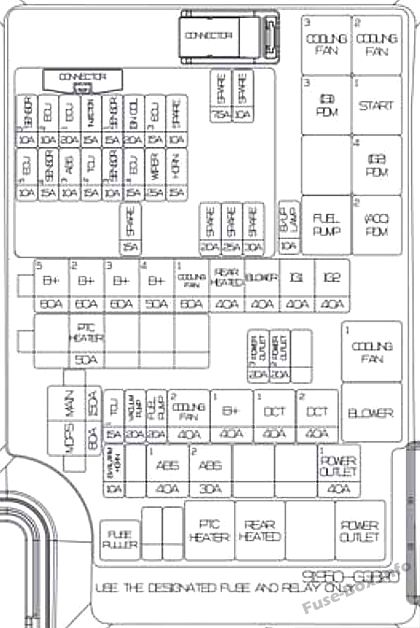

Přiřazení pojistek v motorovém prostoru (2018)
| Název | Hodnocení zesilovače | Chráněná součástka |
|---|---|---|
| Název | Hodnocení zesilovače | Chráněná součástka |
| HLAVNÍ | 150A | Blok konektoru E/R (pojistka – ABS1, ABS2, B/Alarm, zásuvka napájení – !) |
| MDPS 1 | 80A | Jednotka MDPS, baterie |
| B+5 | 60A | Blok PCB (pojistka – ECU4, ECU3, klakson, stěrač, relé řízení motoru) |
| B+2 | 60A | IGPM (pojistky – S/vyhřívání láhve, IPSO, IPS1, IPS2) |
| B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8) |
| B+4 | 60A | IGPM (pojistka – AMP, P/WDW LH, P/WDW RH, zadní dveře otevřené, panoramatická střecha, panoramatická střecha2, P/sedadlo (DRV)) |
| VENTILÁTOR CHLAZENÍ 1 | 60A | Blok konektoru E/R (relé ventilátoru chlazení 1) |
| ZADNÍ VYHŘÍVÁNÍ | 40A | Blok konektoru E/R (relé vyhřívání zadního) |
| VENTILÁTOR | 40A | Blok konektoru E/R (relé ventilátoru) |
| IG1 | 40A | Spínač zapalování, blok konektoru E/R (relé ACC, relé IG1) |
| IG2 | 40A | Spínač zapalování, blok konektoru E/R (relé IG2) |
| PTC OHŘÍVAČ 1 | 50A | Ohřívač PTC |
| ZÁSUVKA NAPÁJENÍ 3 | 20A | Zásuvka napájení zadní 1 |
| ZÁSUVKA NAPÁJENÍ 2 | 20A | Zásuvka napájení přední |
| TCU1 | 15A | TCM |
| ČERPADLO VAKUUMU | 20A | Čerpadlo vakuumu |
| ČERPADLO PALIVA | 20A | Blok konektoru E/R (relé čerpadla paliva) |
| VENTILÁTOR CHLAZENÍ 2 | 40A | Blok konektoru E/R (relé ventilátoru chlazení2, relé ventilátoru chlazení3) |
| B+1 | 40A | IGPM (pojistka – zámek dveří, inteligentní klíč1, modul 1, spínač brzdy, zařízení pro automatické přerušení reakčního proudu) |
| BOD 1 | 40A | TCM |
| BOD 2 | 40A | TCM |
| B/SIGNÁL ALARMU | 10 A | Vana relé ICM (relé akustického signálu alarmu proti krádeži) |
| ABS 1 | 40A | Univerzální kontrolní konektor, modul řízení ESC |
| ABS 2 | 30A | Univerzální kontrolní konektor, modul řízení ESC |
| ZÁSUVKA NAPÁJENÍ 1 | 40A | Blok konektoru E/R (relé výstupu napájení) |
| LAMPA B/UP | 10 A | Spínač rezervní lampy |
| Název | Hodnocení zesilovače | Chráněná součástka |
|---|---|---|
| GAMMA 1,6LT-GDI: | ||
| SENS0R2 | 10 A | Ventil výfuku, elektromagnetický ventil pro ovládání foukání, olejový ventil č. 1/#2, elektromagnetický ventil pro ovládání RCV, blok konektoru E/R (relé ventilátoru chlazení 2, relé ventilátoru chlazení 1) |
| ECU2 | 10 A | ECM |
| ECU1 | 20A | ECM |
| SENS0R1 | 15A | Senzor kyslíku (nahoře), senzor kyslíku (dole) |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka č. 1/#2/#3/#4 |
| ECU3 | 15A | ECM |
| ECU5 | 10 A | ECM |
| SENS0R4 | 15A | Čerpadlo podtlaku |
| ABS3 | 10 A | Modul řízení ESC, univerzální kontrolní konektor, hlavní válec spojky |
| TCU2 | 15A | Blok konektoru E/R (pojistka – lampa B/Up), spínač rozsahu převodovky, TCM |
| SENS0R3 | 10 A | Blok konektoru E/R (relé čerpadla paliva) |
| ECU4 | 15A | ECM |
| STĚRAČ | 25A | Relé stěrače |
| KLAKSON | 15A | Relé klaksonu |
| NU 2.0L GDI: | ||
| SENS0R2 | 10 A | Elektromagnetický ventil pro ovládání foukání, olejový ventil č. 1/#2, elektromagnetický ventil pro variabilní vstup, blok konektoru E/R (relé ventilátoru chlazení 2, relé ventilátoru chlazení 3) |
| ECU2 | 10 A | ECM/PCM |
| ECU1 | 20A | ECM/PCM |
| SENS0R1 | 15A | Senzor kyslíku (nahoře), senzor kyslíku (dole) |
| ZAPALOVACÍ CÍVKA | 20A | Zapalovací cívka č. 1/#2/#3/#4, kondenzátor |
| ECU3 | 15A | ECM/PCM |
| ECU5 | 10 A | ECM/PCM |
| ABS3 | 10 A | Modul řízení ABS/ESC, univerzální kontrolní konektor |
| ABS3 | 15A | Blok konektoru E/R (pojistka – lampa B/Up), spínač rozsahu převodovky, TCM |
| SENS0R3 | 10 A | Blok konektoru E/R (relé čerpadla paliva) |
| STĚRAČ | 25A | Relé stěrače |
| KLAKSON | 15A | Relé klaksonu |
Zakrytí svorek baterie
