Hyundai Sonata VII LF (2014-2020) – pojistková skříňka
Hyundai Sonata VII LF – schéma pojistek
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Seat Ibiza 6J je pojistka POWER OUTLET v pojistkové skříňce přístrojové desky.
Pojistková skříňka v kabině
Nachází se v dolní části přístrojové desky na levé straně.
Symboly

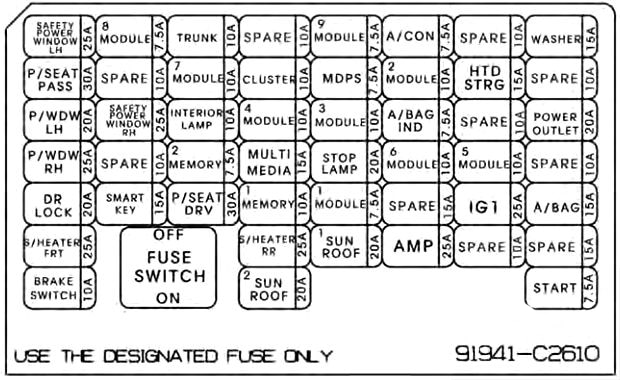

Schéma pojistkové skříňky
Popis
| OKNO BEZPEČNOSTI LH | 25A Bezpečnost modulu ovládání oken elektricky |
| P/SEDADLO PAS | 30A Ruční spínač na sedadle spolujezdce |
| P / WDW LH | 20A Hlavní spínač ovládání oken elektricky;
Modul ovládání oken elektricky zadní levý. |
| P/WDW RH | 25A Hlavní spínač ovládání oken elektricky;
Modul ovládání oken elektricky zadní pravý; Modul dveří pro spolujezdce; Spínač ovládání oken elektricky spolujezdce. |
| DR ZAMKNIŤ | 20A Relé zámku dveří;
Relé odemknutí dveří. |
| S/HEATER FRT | 25A Modul sedadla s ventilací předního sedadla;
Modul vyhřívání předního sedadla. |
| BRAKE SWITCH | 10A Spínač brzdových světel;
Modul imobilizéru; Modul inteligentní kontroly klíče. |
| 8 MODUL | 7,5 A Modul inteligentní kontroly klíče BCM |
| BEZPEČNOSTNÉ OKNO RH | 25A Modul bezpečnosti skla pro spolujezdce |
| SMART KEY | 15A Modul inteligentní kontroly klíče |
| BATOŽINOVÝ PRIESTOR | 10A Relé zavazadlového prostoru;
Dveře nádrže na palivo a spínač zavazadlového prostoru. |
| 7 MODUL | 10A Kontrolér digitálních hodinek;
Modul dveří spolujezdce. |
| INTERIÉROVÁ LAMPA | 10A Klíč na zapalování III. & Spínač upozornění dveří;
Spínač přední lampy; Stropní lampa konzoly; Vnitřní lampa; Osobní lampa zadní; Lampa zavazadlového prostoru; Inteligentní vnější rukojeť řidiče/spolujezdce. |
| 2 MEMORY | 7,5A Nepoužívá se |
| P/SEDADLO DRV | 30A Ruční spínač sedadla řidiče;
Modul IMS řidiče. |
| GRUPA | 10A Přístrojová deska |
| 4 MODUL | 10A modul imobilizéru;
Modul inteligentní kontroly klíče; |
| MULTIMÉDIA | 15A Audio/video hlava a navigační zařízení |
| 1 MEMORY | 10A Modul dveří řidiče a spolujezdce;
Modul IMS řidiče; Modul klimatizace; Automatický senzor světla a foto; Elektrochromatické zrcadlo; Sada směrovek; Modul monitorování tlaku pneumatik; Digitální hodiny; Bezdrátová nabíječka; Hlavní audio/video a navigační zařízení. |
| S/HEATER RR | 25A Modul vyhřívání zadního sedadla |
| 2 SUN ROOF | 20A Motor panoramatické střechy |
| 9 MODULE | 7,5A Modul sedadla s ventilací předního sedadla;
Modul vyhřívání předního sedadla; Modul vyhřívání zadního sedadla. |
| MDPS | Jednotka MDPS 7,5 A |
| 3 MODULE | 10A BCM;
Spínač sportovního režimu; Spínač brzdových světel. |
| 1 MODULE | 7,5A Elektromagnetický ventil klíče;
Modul dveří řidiče a pasažéra. |
| 1 SUN ROOF | 20A [Panoramatická]
Motor panoramatické střechy; [Nepanoramatická] Motor otevírací střechy. |
| A / CON | 7.5A Modul řízení klimatizace;
Pojistková skříňka E / R (relé ventilátoru). |
| 2 MODULE | 10A A / V a hlavní jednotka navigace;
Digitální hodinový stroj; USB nabíječka; BCM; AMP; Spínač napájení zrcadla; Bezdrátová nabíječka; Modul řízení inteligentního klíče; Stropní lampa konzoly; Pojistková skříňka E / R (relé napájecí zásuvky). |
| A/BAG IND | 7,5A Přístrojová deska |
| 6 MODULE | 10A Univerzální testovací konektor;
Modul řízení klimatizace; Hlavní jednotka A/V a navigace; Modul ventilovaných předních sedadel; Modul vyhřívání předních sedadel; Modul vyhřívání zadních sedadel; Modul IMS řidiče; Levý/pravý světlomet (DBL); Řadicí páka ATT IND. |
| AMP | 25A Zesilovač AMP (JBL / MOBIS) |
| HTD STRG | 15A Vyhřívaný volant;
BCM. |
| 5 MODULE | 10A Spínač přední konzoly;
Modul monitorování tlaku pneumatik; Modul asistence udržení jízdního pruhu; Inteligentní tempomat; Spínač uzávěru nádrže a zavazadlového prostoru; Modul AEB; Levý/pravý světlomet (DBL); Senzor asistence při parkování vzadu levý/pravý; Asistence při parkování vzadu; Radar pro detekci mrtvého úhlu vlevo a vpravo. |
| IG1 | Blok PCB 25A (pojistka – VACUUM PUMP2 / TCU2 / ECU3 / ABS3) |
| WASHER | 15A Multifunkční spínač (spínač stěrače a spínač ostřikovačů) |
| POWER OUTLET | Přední zásuvka 20A |
| A/BAG | 15A modul řízení SRS, senzor přítomnosti |
| START | 7,5 A [Bez inteligentního klíče a IMMO.]
Pojistková skříňka relé ICM (relé alarmu proti krádeži); [S inteligentním klíčem / IMMO.] Spínač rozsahu převodu, PCM (G4KJ / G4KH). |
| 10 MODULE | 10 BCM |

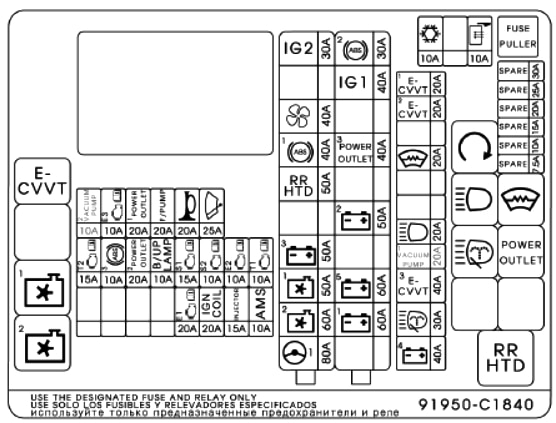

Pojistková skříňka v motorovém prostoru
Nachází se na levé straně motorového prostoru, vedle baterie.
Popis
| IG2 | 30A [Bez inteligentního klíče]
(relé startování), spínač zapalování; [S inteligentním klíčem] (relé startování), skupina PCB (relé IG2). |
| 3 TCU | 40А [G4FJ – DCT] TCM |
| BLOWER | Relé ventilátoru 40A |
| 1 Pair | Modul ESC 40A |
| REAR HEATED | 50A Relé vyhřívání vzadu |
| 1 B+ | 50A Pojistková skříňka inteligentního připojení (IPS2 (4CH), IPS3 (4CH)) |
| 1 COOLING FAN | 50A [G4KH / G4FJ] (relé ventilátoru chlazení);
[G4KJ] (relé ventilátoru chlazení). |
| 2 COOLING FAN | 60A [G4KH / G4FJ] (relé ventilátoru chlazení) |
| 1 MDPS | 80A Blok MDPS (typ sloupku) |
| 2 ABS | 30A Modul ESC;
Univerzální kontrolní konektor. |
| IG1 | 40A [Bez inteligentního klíče]
Spínač zapalování; [S inteligentním klíčem] Skupina PCB (relé IG1 / ACC). |
| 4 TCU | 40А [G4FJ – DCT] TCM |
| 3 POWER OUTLET | 40A (relé zásuvky) |
| 2 B+ | 50A Pojistková skříňka inteligentního připojení (IPS1 (4CH), IPS4 (4CH), IPS5 (4CH), IPS6 (2CH), IPS7 (1CH), Pojistka – AMP) |
| 5 B+ | Blok PCB 60A (relé řízení motoru, pojistka – TUC1, ECU1, HORN, AMS, WIPER) |
| 1 B+ | 60A Pojistková skříňka inteligentního připojení (elektrické relé okna, pojistka – LEVÉ BEZPEČNOSTNÍ SKLO, P / SEAT PASS, PRAVÉ BEZPEČNOSTNÍ OKNO, P / SEAT DRV, MODUL1, P / WDW LH, P / WDW RH, TRUNK, S / HEATER RR, SUNROOF2 , LUX1) |
| 2 MDPS | Jednotka MDPS 100A (typ rámu) |
| 3 E-CVVT | 20А [G4KJ / G4KH] PCM |
| 2 E-CVVT | 20А [G4KJ / G4KH] PCM |
| FUEL PUMP | 20A (relé palivového čerpadla) |
| H/LAMP HI | Relé světlometů 20A |
| 1 VACUUM PUMP | 20A [G4KH / G4FJ] Čerpadlo vakuum |
| 1 E-CVVT | 40A [G4KJ / G4KH] (relé E-CVVT) |
| 4 B+ | 40A Pojistková skříňka inteligentního připojení (pojistka pro zařízení automatického odpojení proudu – VNITŘNÍ LAMPA, MULTIMÉDIA, MEMORY1, Pojistka – ZÁMKOVÁ POHÁR, OHŘÍVAČ S/FRONT, SPÍNAČ BRZDY, SMART KLÍČ, MODUL 10) |
| A / CON | 10A Modul řízení klimatizace |
| HEATED MIRROR | 10A ECM (G4FJ);
Modul řízení klimatizace; Elektrické zrcadlo v sedadle řidiče / předním sedadle. |
| 2 VACUUM PUMPE | 10A [G4KH / G4FJ] Vakuová pumpa;
Spínač vakuum. |
| 3 ECU | 10А PCM/ECM |
| 1 POWER OUTLET | 20A Zapalovač cigaret přední a zásuvka # 2 |
| FUEL PUMP | 20A relé palivové pumpy |
| HORN | Relé klaksonu 20A;
Pojistková skříňka relé ICM (relé klaksonu alarmu proti krádeži). |
| WIPER | 30A Relé předních stěračů (nízké);
Relé předních stěračů (vysoké) |
| 2 TCU | Spínač rozsahu převodu 15A, TCM (G4FJ-DCT) |
| 3 ABS | Modul 10A ESC |
| 2 POWER OUTLET | 20A Zásuvka zadní |
| B/UP LAMP | 10A Spínač rozsahu převodu, PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT), elektrochromatické zrcadlo, kombinovaná zadní lampa (IN), levá / pravá |
| 1 SENSOR | Senzor kyslíku 15A (nahoru/dolů) |
| 2 SENSOR | 15A Elektromagnetická ventilace;
Uzavírací ventil nádrže; Elektromagnetická regulační ventil RCV; Relé palivové pumpy; Pojistková skříňka E/R (relé vysokého úrovně ventilátoru chlazení, relé palivové pumpy); [G4KJ / G4KH] Nastavitelná elektromagnetická ventilace; Olejový regulační ventil (výstup ); [G4FJ] Regulační ventil oleje č. 1 / č. 2 (vstup / výstup). |
| 1 ECU | 10А PCM/ECM |
| 1 TCU | 10А PCM (G4KJ / G4KH-A / T), TCM (G4FJ-DCT) |
| 1 ECU | 10А PCM/ECM |
| IGN COIL | 20A Cívka zapalování # 1 / # 2 / # 3 / # 4 |
| INJECTOR | 15A Řízení motoru |
| AMS | Indikátor baterie 10A |
