Hyundai i10 (2007-2013) – pojistková skříňka
Hyundai i10 (2007-2013) – schéma pojistkové skříňky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pojistková skříňka v kabině

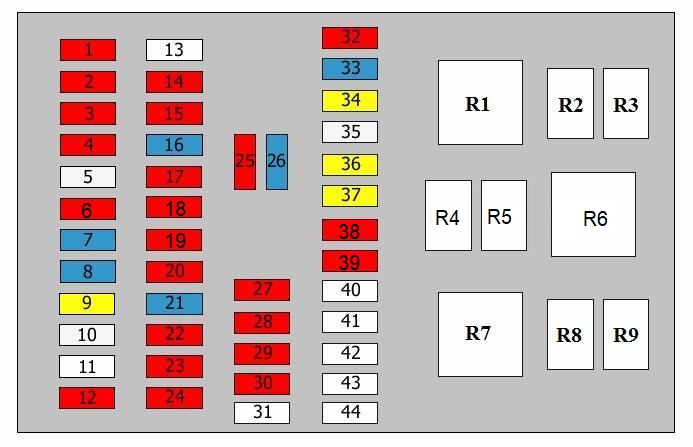

Schéma pojistkové skříňky (-2010).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 10 A | Řídicí jednotka systému denního svícení |
| 2 | 10 A | Vyhřívané zadní sklo;
Relé napájení okna; Spínač světel; Spínače řídicí jednotky karoserie PTC ohřívač, relé 1; PTC ohřívač, relé 2; Řídicí jednotka SRS; PTC; Relé ventilátoru; Spínač ventilátoru. |
| 3 | 10 A | Přístrojová deska;
Světla. |
| 4 | 10 A | Světla |
| 5 | 25A | Multifunkční spínač;
Motor zadního stěrače; Motor otevírací střechy. |
| 6 | 10 A | Relé zadního mlhového světla;
Spínač zadního mlhového světla. |
| 7 | 15A | Spínač vyhřívaného sedadla |
| 8 | 15A | Multifunkční spínač;
Motor zadního stěrače; Motor otevírací střechy. |
| 9 | 20A | Relé zamykání dveří;
Relé odemykání dveří; Ovladač karoserie; Aktuátor zamykání dveří, přední levé. |
| 10 | 25A | Relé vyhřívaného zadního skla;
Vyhřívané zadní sklo. |
| 11 | 25A | Nepoužíváno |
| 12 | 10 A | Relé startování;
Relé systému bezpečnostního upozornění. |
| 13 | 25A | Nepoužíváno |
| 14 | 10 A | Řídicí jednotka ABS/ESP;
Konektor multifunkční kontroly; Spínač elektronického stabilizačního programu (ESP). |
| 15 | 10 A | Spínač výstražného signálu |
| 16 | 15A | Senzor rychlosti vozidla;
Měřicí přístroj proudu vzduchu; Zapalovací cívka; Řídicí jednotka motoru (PCM); Řídicí jednotka motoru; Generátor impulzů; Upozornění na filtr paliva; Relé ohřívače paliva. |
| 17 | 10 A | Spínač zadního světla;
ATM; Spínač rozsahu převodovky; Generátor impulzů |
| 18 | 10 A | Přístrojová deska |
| 19 | 10 A | Řídicí jednotka SRS |
| 20 | 10 A | Přístrojová deska;
Řídicí jednotka karoserie; Řídicí jednotka generátoru; EPS. |
| 21 | 15A | Zapalovač |
| 22 | 10 A | Hodiny;
Audio; Externí zrcadlo sklopné/roztažitelné. |
| 23 | 10 A | Spínač klimatizace |
| 24 | 10 A | Řídicí jednotka motoru;
Řídicí jednotka systému převodu (PCM); Spínač vyhřívaného zadního skla. |
| 25 | 10 A | Řídicí jednotka SRS;
Vnitřní osvětlení; Přístrojová deska; Kontrola ohřívače PTC; Spínač zadních mlhových světel; Hodiny; Dveře otevřené; Osvětlení zavazadlového prostoru; Horní konzola. |
| 26 | 15A | Audio |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 27 | 10 A | Spínač brzdového světla |
| 28 | 10 A | Spínač nouzových světel;
Relé světel upozornění. |
| 29 | 10 A | Klakson;
Relé klaksonu. |
| 30 | 10 A | Relé předních mlhových světel;
Spínač předních mlhových světel; Přední mlhová světla. |
| 31 | 25A | Nepoužívá se |
| 32 | 10 A | Pojistka rezervy |
| 33 | 15A | Pojistka rezervy |
| 34 | 20A | Pojistka rezervy |
| 35 | 25A | Pojistka rezervy |
| 36 | 20A | Elektrická okna, hlavní spínač |
| 37 | 20A | Elektrická okna, hlavní spínač;
Elektrická okna pro cestující. |
| 38 | 10 A | Levé zadní světlo;
Kontrola systému denního svícení; Osvětlení registrační značky. |
| 39 | 10 A | Zadní světla;
Osvětlení. |
| 40 | dioda | |
| 41 | dioda | |
| 42 | dioda | |
| 43 | dioda | |
| 44 | dioda | |
| R1 | Relé napájeného okna | |
| R2 | Relé klaksonu | |
| R3 | Relé předních mlhových světel | |
| R4 | Nepoužívá se | |
| R5 | Relé zadního světla | |
| R6 | Jednotka blikače | |
| R7 | Relé ventilátoru | |
| R8 | Relé zadního topení | |
| R9 | Relé zadního mlhového světla |

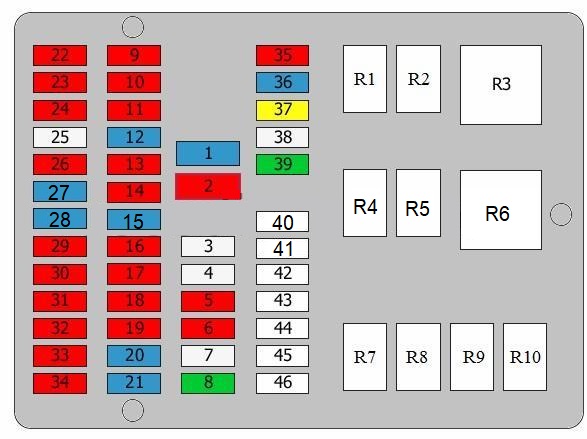

Schéma pojistkové skříňky (2011-).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 15A | Konvertor audio DC-DC |
| 2 | 10 A | Ovladač karoserie (BCM);
Otevřené dveře; Diagnostický konektor; Osvětlení zavazadlového prostoru; Vnitřní osvětlení; Spínač mlhových světel; Ovladač topení; Digitální hodiny; Přístrojová deska. |
| 3 | 25A | Elektrická okna, hlavní spínač;
Elektrická okna na straně spolujezdce; Spínač, elektrická okna zadní levá. |
| 4 | 25A | Elektrická okna, hlavní spínač;
Elektrická okna spolujezdce; Spínač, elektrická okna zadní pravá. |
| 5 | 10 A | Levý světlomet;
Systém denního svícení; Osvětlení registrační značky; Levé kombinované zadní světlo. |
| 6 | 10 A | Pravý světlomet;
Osvětlení registrační značky; Pravé kombinované zadní světlo; Spínač nouzových světel; Reostat; Přístrojová deska; Spínač zadních mlhových světel; Systém denního svícení; Spínač ventilátoru; Řídicí jednotka topení; Spínač nastavení světlometů; Audio; Elektrická okna, hlavní spínač; Přední mlhová světla; Digitální hodiny; Spínač vyhřívaného zadního skla; Spínač inteligentního Stop & Go (ISG); Automatická převodovka; Spínač vyhřívaného sedadla předního spolujezdce Spínač vyhřívaného sedadla řidiče; Spínač zadních mlhových světel; Bzučák; Relé vyhřívaného zadního skla. |
| 7 | 25A | Motor otevíracího střešního okna;
Aktuátor zamykání dveří řidiče; Řídicí jednotka karoserie (BCM); Pojistková skříňka relé modulu integrovaného obvodu (ICM) v kabině, relé R1, R2. |
| 8 | 30A | Relé vyhřívaného zadního skla |
| 9 | 10 A | Ovladač motoru;
Ukazatel poruchy; Motor stěrače předního skla. |
| 10 | 10 A | Spínač brzdového pedálu;
Spínač ESP; EPS; ABS; Diagnostický konektor. |
| 11 | 10 A | Spínač nouzových světel |
| 12 | 15A | Řídicí jednotka motoru;
Konvertor DC-DC; Senzor rychlosti vozidla; Zapalovací cívka; Kondenzátor; Generátor impulzů; Spínač rozsahu převodovky. |
| 13 | 10 A | Senzor parkování vzadu;
Spínač couvacích světel. |
| 14 | 10 A | Přístrojová deska |
| 15 | 15A | Další systém zadržení (SRS) |
| 16 | 10 A | Přístrojová deska;
Ovladač topení; Ovladač karoserie (BCM); Bezpečnostní pásy. |
| 17 | 10 A | Řídicí jednotka EPS |
| 18 | 10 A | Audio;
Konvertor DC-DC; Digitální hodiny. |
| 19 | 10 A | Přední a zadní zásuvky příslušenství |
| 20 | 15A | Zapalovač |
| 21 | 15A | Řídicí jednotka motoru;
Relé startování; Spínač rozsahu mostu motoru; Pojistková skříňka relé modulu integrovaného obvodu (ICM) v kabině, relé R4. |
| 22 | 10 A | Přístrojová deska;
Pojistková skříňka a relé v motorovém prostoru, relé R3, R4. |
| 23 | 10 A | Systém denního svícení |
| 24 | 10 A | Světlomety;
Spínač nastavení světlometů; Ovladač karoserie (BCM); Ovladač topení; Spínač klimatizace dvojitý a vysokotlaký; Relé vyhřívaného zadního skla Spínače elektrických oken; Pojistková skříňka a relé v motorovém prostoru, relé R8. |
| 25 | 25A | Motor stěrače předního skla;
Multifunkční spínač. |
| 26 | 10 A | Relé zadního mlhového světla |
| 27 | 15A | Spínač vyhřívaných předních sedadel |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 28 | 15A | Motor zadního stěrače;
Motor střešního okna; Multifunkční spínač. |
| 29 | 10 A | Spínač brzdového pedálu;
Relé brzdového pedálu. |
| 30 | 10 A | Spínač nouzových světel;
Pojistková skříňka relé modulu integrovaného obvodu (ICM) v kabině, relé R5. |
| 31 | 10 A | Relé akustického signálu;
Pojistková skříňka relé modulu integrovaného obvodu (ICM) v kabině, relé R4. |
| 32 | 10 A | Relé předních mlhových světel |
| 33 | 10 A | Spínač vyhřívání zadního skla;
Ovladač topení; Ovladač motoru; Ovladače elektrických zrcátek. |
| 34 | 10 A | Spínač rozsahu mostu motoru;
Přístrojová deska; Ovladač motoru; Zadní kombinované světlo(a); Spínač couvacích světel. |
| 35 | 15A | Náhradní pojistka |
| 36 | 20A | Náhradní pojistka |
| 37 | 25A | Náhradní pojistka |
| 38 | 30A | Náhradní pojistka |
| 39 | náhradní pojistka | |
| 40 | náhradní pojistka | |
| 41 | náhradní pojistka | |
| 42 | náhradní pojistka | |
| 43 | náhradní pojistka | |
| 44 | náhradní pojistka | |
| 45 | náhradní pojistka | |
| 46 | náhradní pojistka | |
| R1 | Relé ovládání vyhřívaného sedadla řidiče | |
| R2 | Relé napájeného okna | |
| R3 | Relé brzdového pedálu | |
| R4 | Relé klaksonu | |
| R5 | Relé předních mlhových světel | |
| R6 | Relé blikačů | |
| R7 | Relé ovládání vyhřívaného sedadla spolujezdce | |
| R8 | Relé zadního světla | |
| R9 | Relé vyhřívaného zadního skla |
Pojistková skříňka integrovaného relé modulu obvodu (ICM) v kabině (2011-).
Relé R1 – Relé centrálního zamykání
Relé R2 – Relé odemykání dveří
Relé R3 – Relé akustického signálu
Relé R4 – Relé alarmu
Relé R5 – Relé nouzových světel
Pojistková skříňka v motorovém prostoru.

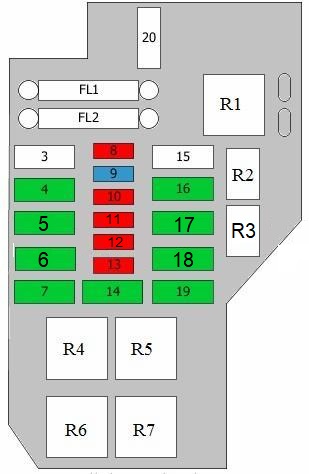

Schéma pojistkové skříňky (-2010).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| FL1 | 80A | Řídicí jednotka EPS |
| FL2 | 100A | Generátor (také použito 125A) |
| 3 | 50A | Vyhřívané sklo;
Blokování dveří; Otevíratelná střecha; Systém varování nebezpečí; Klakson; Přední mlhová světla; Spínač předních mlhových světel. |
| 4 | 30A | Relé napájeného okna |
| 5 | 40A | Řídicí jednotka ABS/ESP;
Univerzální kontrolní konektor. |
| 6 | 40A | Řídicí jednotka ABS/ESP;
Univerzální kontrolní konektor. |
| 7 | 30A | Relé ventilátoru |
| 8 | 10 A | Řídicí jednotka motoru;
Řídicí jednotka systému přenosu (PCM). |
| 9 | 15A | Relé ventilátoru chlazení 1;
Relé ventilátoru chlazení 2; Turbína s variabilní geometrií (VGT); Relé klimatizace; Řídicí jednotka motoru; Řídicí jednotka systému přenosu (PCM); Aktuátor minimální rychlosti; Turbína s variabilní geometrií (VGT); EGR; Relé žhavicích svíček; PTC ohřívač, relé 1; Elektromagnet kontrola otáčení; Senzor polohy vačkového hřídele; Řídicí jednotka imobilizéru; Vstřikovače (válec 1 – 4). |
| 10 | 10 A | Ovladač systému přenosu (PCM);
Ventil kontroly přeplňování; Senzor polohy klikového hřídele; Senzor kyslíku po katalyzátoru; Senzor kyslíku před katalyzátorem; Senzor polohy vačkového hřídele; Ovladač imobilizéru; Spínač světla; Senzor kyslíku. |
| 11 | 20A | Řídicí jednotka motoru |
| 12 | 20A | Relé čerpadla paliva;
Kontrola čerpadla paliva; Přijímač paliva; Čerpadlo paliva. |
| 13 | 10 A | Relé klimatizace;
Kompresor klimatizace. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 14 | 30A | Relé ohřívače filtru paliva |
| 15 | 50A | Spínač zapalování;
Relé startování. |
| 16 | 30A | Klíč zapalování |
| 17 | 30A | Relé zadních světel;
Konstruktor napájení; Klimatizace. |
| 18 | 30A | Hlavní relé;
Řídicí jednotka motoru; Řídicí jednotka systému přenosu (PCM); Relé čerpadla paliva. |
| 19 | 30A | Relé ventilátoru chlazení 1;
Relé ventilátoru chlazení 2 |
| 20 | Vyměnitelné pojistky | |
| R1 | Hlavní relé | |
| R2 | Relé čerpadla paliva;
Relé dodatečného čerpadla paliva. |
|
| R3 | Relé ohřívače filtru paliva | |
| R4 | Relé startování | |
| R5 | Relé klimatizace | |
| R6 | Relé ventilátoru chlazení 1 | |
| R7 | Relé ventilátoru chlazení 2 |

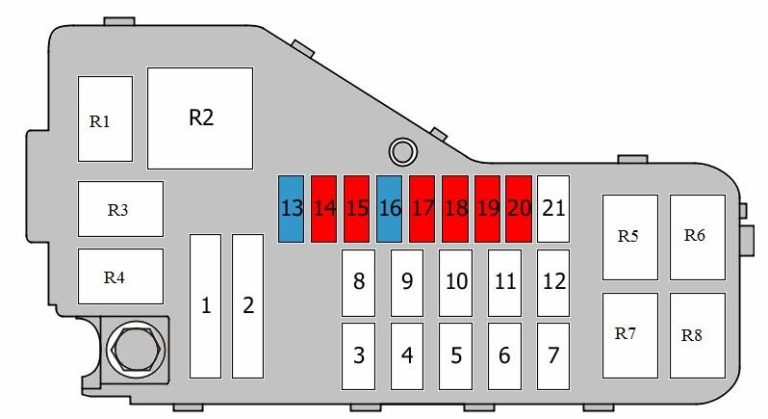

Schéma pojistkové skříňky (2011-) (motorový prostor).
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | 80A | Řídicí jednotka EPS |
| 2 | 100A | Alternátor |
| 3 | 50A | Pojistková skříňka a relé v kabině, pojistky 7, 8 |
| 4 | 40A | Pojistková skříňka a relé v kabině, relé R2 |
| 5 | 40A | Diagnostický konektor ABS, ESP |
| 6 | 40A | ABS;
EPS. |
| 7 | 40A | Relé ventilátoru |
| 8 | 50A | Klíč na zapalování |
| 9 | 40A | Klíč na zapalování |
| 10 | 50A | Pojistková skříňka a relé v motorovém prostoru, pojistka 18;
Pojistková skříňka a relé v motorovém prostoru, relé R7; Pojistková skříňka a relé v kabině, pojistky 1, 2, 29 – 32. |
| 11 | 30A | Pojistková skříňka a relé v motorovém prostoru, pojistka 15;
Pojistková skříňka a relé v motorovém prostoru, relé R2. |
| 12 | 40A | Pojistková skříňka a relé v motorovém prostoru, relé R6 |
| 13 | 15A | Pojistková skříňka a relé v motorovém prostoru, relé R1 |
| 14 | 10 A | Regulátor topení;
Spínač klimatizace. |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 15 | 10 A | Řídicí jednotka motoru |
| 16 | 15A | Pojistková skříňka a relé v motorovém prostoru, relé R1, R6;
Vstřikovače paliva; Krokový motor minimální rychlosti; Ovladač motoru; Pojistková skříňka a relé v motorovém prostoru, relé R1, R6; Elektromagnet kontrola vačkového hřídele; Elektromagnet kontrola vačkového hřídele výstup; Motor kontrola minimální rychlosti; Vstřikovače paliva; Elektroventil čištění nádrže. |
| 17 | 10 A | Ovladač motoru;
Řídicí jednotka imobilizéru; Senzor kyslíku před katalyzátorem; Lambda sonda za katalyzátorem; Čištění absorbérů elektromagnet; Hallův / MRE senzor na vačkovém hřídeli; Hallův / MRE senzor na klikovém hřídeli; Ovladač motoru; Hallův / MRE senzor na vačkovém hřídeli vstup; Hallův / MRE senzor na vačkovém hřídeli ventily výstup; Ovladač imobilizéru; Lambda sonda před katalyzátorem; Lambda sonda za katalyzátorem. |
| 18 | 10 A | Pojistková skříňka a relé v motorovém prostoru, relé R5 |
| 19 | 10 A | Světlomety levé |
| 20 | 10 A | Světlomety pravé |
| 21 | 30A | Pojistková skříňka a relé v motorovém prostoru, pojistky 13, 15, 20 |
| R1 | Relé čerpadla paliva | |
| R2 | Hlavní relé | |
| R3 | Relé potkávacích světel | |
| R4 | Relé dálkových světel | |
| R5 | Relé klimatizace | |
| R6 | Relé ventilátoru | |
| R7 | Relé startování | |
| R8 | Relé ventilátoru chladiče |

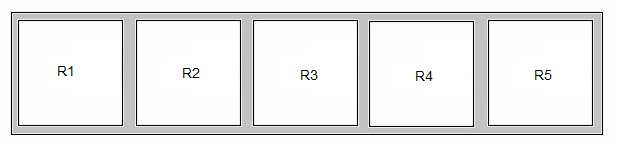

Pojistková skříňka v motorovém prostoru.
Relé R1 – Relé světel pro nouzové použití
Relé R2 – Relé odemykání dveří
Relé R3 – Relé zamykání dveří
Relé R4 – Relé alarmového systému
Relé R5 – Relé akustického signálu
O Hyundai i10 (2007-2013)
Hyundai i10, vyráběný v letech 2007 až 2013, je kompaktní městské vozidlo, které se vyznačuje praktičností a úsporností. Tento model je oblíbený pro svou spolehlivost a jednoduché ovládání, což ho činí ideálním pro městské prostředí. Hyundai i10 byl dostupný s různými motorizacemi, včetně benzinových motorů s objemem 1.1 a 1.2 litru, které poskytují dostatečný výkon pro každodenní jízdy. Interiér vozidla je navržen tak, aby nabízel pohodlí a dostatek prostoru pro cestující i zavazadla, což z něj činí praktickou volbu pro jednotlivce i rodiny.
Schéma pojistkové skříňky Hyundai i10
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai i10, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a další může být v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkci.
