Hyundai i30 III PD (2016-2021) – pojistková skříňka
Poloha pojistkové skříně
Pojistková skříň se nachází v přístrojové desce a v motorovém prostoru.

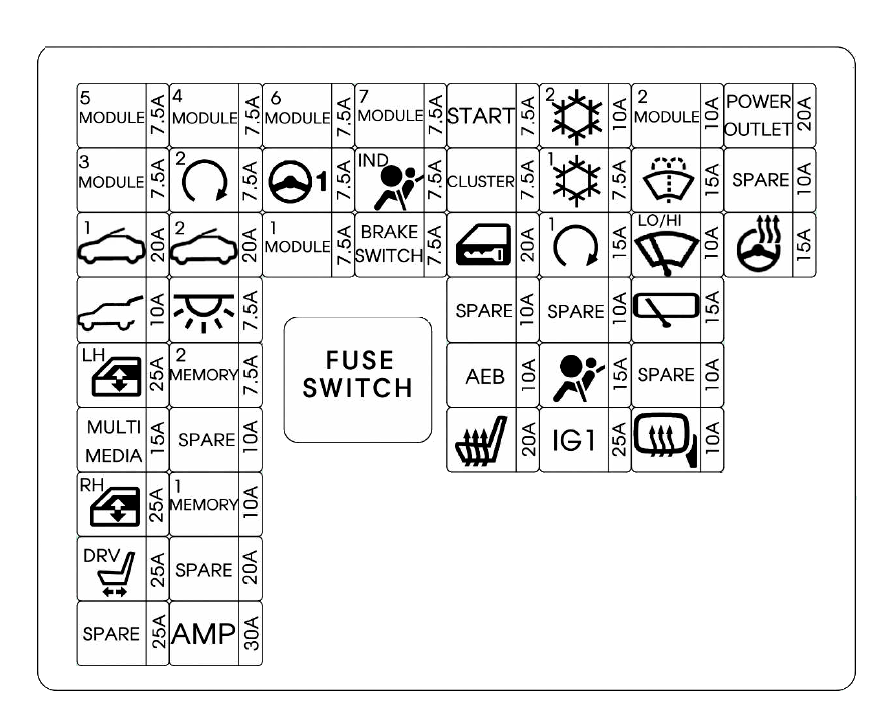

Schéma panelu pojistkové skříně na straně řidiče
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| F1 | MODULE 5 | 7,5A | Spínač Crash Pad;
Zrcadlo elektrochromatické; Modul MTS E-Call; Audio; Hlavní jednotka A/V a navigace; Modul řízení klimatizace; Indikátor páky převodovky A/T; Spínač konzoly vpravo; Převodník DC-DC; Světlomet přední levý a pravý; Jednotka aktivního ventilu; Modul automatického nastavení úrovně světlometů; Modul řízení vyhřívání předních sedadel; Modul řízení předních sedadel na vzduch; Modul IMS řidiče. |
| F2 | MODULE 3 | 7,5A | Modul dveří řidiče a spolujezdce;
BCM; Spínač sportovního režimu. |
| F3 | SUNROOF 1 | 20A | Panoramatická střecha |
| F4 | TAILGATE | 10 A | Relé zadního víka |
| F5 | POWER WINDOW LH | 25A | Relé napájení levého okna;
Modul bezpečnostního okna řidiče a spolujezdce; Spínač napájení zadního okna vlevo; Modul bezpečnostního okna zadního vlevo. |
| F6 | MULTIMEDIA | 15A | Hlavní jednotka audio;
Audio-video a navigace; Převodník DC-DC. |
| F7 | POWER WINDOW RH | 25A | Relé napájení pravého okna
Modul bezpečnostního okna řidiče a spolujezdce; Spínač napájení zadního okna vpravo; Modul bezpečnostního okna zadního vpravo. |
| F8 | POWER SEAT DRIVER | 25A | Manuální spínač sedadla řidiče;
Modul IMS řidiče. |
| F10 | MODULE 4 | 7,5A | Modul asistence udržení jízdního pruhu;
Buzzer asistence při parkování vzadu; Spínač brzdových světel; Radar na detekci mrtvého úhlu vlevo a vpravo; BCM; Elektrický spínač parkování; Modul autonomního nouzového brzdění. |
| F11 | INTELLIGENT KEY 2 | 7,5A | Modul inteligentního řízení klíče;
Modul imobilizéru. |
| F12 | SMART KEY 2 | 20A | Panoramatická střecha |
| F13 | INTERIOR LAMP | 7,5A | Bezdrátová nabíječka;
Osvětlení na uvítanou; Vnitřní osvětlení; Stropní lampa konzoly; Osobní lampa vlevo a vpravo; Senzor deště; Klíč na zapalování a spínač upozornění na dveře; Lampa odkládací schránky; Lampa zavazadlového prostoru. |
| F14 | MEMORY 2 | 7,5A | Modul elektronického připojení MTS |
| F 16 | MEMORY 1 | 10 A | Modul dveří řidiče a spolujezdce;
Modul IMS řidiče; BCM; Modul řízení klimatizace; Sada indikátorů; Automatický senzor světla a fotobuňka; Pojistková skříň relé ICM (relé sklápění/rozklápění vnějších zrcátek). |
| Č. | Název | Ampéry [A] | Popis | |
|---|---|---|---|---|
| F19 | MODULE 6 | 7,5A | Inteligentní řídicí jednotka klíčů;
BCM. |
|
| F20 | MDPS 1 | 7,5A | Jednotka MDPS | |
| F21 | MODULE 1 | 7,5A | Spínač nouzových světel;
Spínač centrálního zamykání dveří; Jednotka aktivního ventilu; Modul dveří řidiče/cestujícího; Napájení vnějšího zrcátka na straně řidiče a cestujícího; Vnější rukojeť inteligentního klíče řidiče/cestujícího; Datový konektor. |
|
| F22 | MODULE 7 | 7,5A | Modul řízení vyhřívání předních sedadel;
Modul řízení větrání předních sedadel; Vyhřívač trysky. |
|
| F23 | AIRBAG INDICATOR | 7,5A | Sada indikátorů;
Spínač centrálního zamykání dveří. |
|
| F24 | BRAKE SWITCH | 7,5A | Inteligentní řídicí jednotka klíče;
Spínač brzdového světla. |
|
| F25 | START | 7,5A | Bez inteligentního klíče:
Pojistková skříň relé ICM (relé alarmu proti krádeži); S inteligentním klíčem: Spínač rozsahu převodovky; Modul řízení inteligentního klíče; ECM/PCM; Blok připojení v motorovém prostoru (RLY.4). |
|
| F26 | CLUSTER CLUSTER | 7,5A | Přístrojový panel | |
| F27 | DOOR LOCK | 20A | Relé zamykání/odemykání dveří;
Pojistková skříň relé ICM (relé odemykání T/otáčení). |
|
| F29 | AEB AEB | 10 A | Modul autonomního nouzového brzdění | |
| F30 | SEAT HEATER FRONT | 20A | Modul řízení vyhřívání předních sedadel;
Modul řízení větrání předních sedadel. |
|
| F31 | AIR CONDITIONER 2 | 10 A | Modul řízení klimatizace;
ECM/PCM; Odpor ventilátoru; Motor ventilátoru; Blok připojení E/R (RLY.10). |
|
| F32 | AIR CONDITIONER 1 | 7,5A | Modul řízení klimatizace;
Ionizátor přístrojového panelu; Blok připojení E/R (RLY.1/10/11/13). |
|
| F33 | SMART KEY 1 | 15A | Inteligentní řídicí jednotka klíče;
Modul imobilizéru. |
|
| F35 | AIRBAG | 15A | Modul řízení SRS | |
| F36 |
|
25A | Blok PCB (F45/F46/F47/F48) | |
| F37 | MODUL 2 | 10 A | Bezdrátová nabíječka;
Modul MTS E-Call; Modul řízení inteligentního klíče; BCM; Hlavní audio jednotka; Audio-video a navigace; DC-DC převodník; Spínač napájení vnějšího zrcátka; Blok připojení v motorovém prostoru (RLY.14). |
|
| F38 | OSTŘIKOVAČ | 15A | Multifunkční spínač | |
| F39 | STĚRAČ | 10 A | ECM/PCM;
BCM. |
|
| F40 | ZADNÍ STĚRAČ | 15A | Relé zadního stěrače;
Motor zadního stěrače. |
|
| F42 | VYHŘÍVANÉ ZRCÁTKO | 10 A | Vnější zrcátko napájení řidiče a cestujícího;
Modul řízení klimatizace; ECM/PCM. |
|
| F43 | NAPÁJECÍ ZDROJ | 20A | Napájecí zdroj zadní #2 | |
| F45 | VYHŘÍVANÝ VOLANT | 15A | BCM |
Relé
| Relé | Popis |
|---|---|
| RLY.1 | VENTILÁTOR CHLAZENÍ 3 Relé (benzín) |
| RLY.1 | RADIÁTOR PTC #2 Relé (Diesel) |
| RLY.2 | VENTILÁTOR CHLAZENÍ 2 Relé |
| RLY.3 | Relé PDM #3 (IG1) |
| RLY.4 | START Relé |
| RLY.5 | Relé RADIÁTORU PALIVA (Diesel) |
| RLY.6 | Relé PDM #4 (IG2) |
| RLY.7 | Relé ČERPADLA PALIVA |
| RLY.8 | Relé PDM #2 (ACC) |
| RLY.9 | VENTILÁTOR CHLAZENÍ 1 Relé |
| RLY.10 | Relé VENTILÁTORU |
| RLY.11 | RADIÁTOR PTC #1 Relé |
| RLY.12 | RELÉ OHŘEVU ZADNÍHO |
| RLY.13 | RADIÁTOR PTC #3 Relé (Diesel) |
| RLY.14 | RELÉ VÝSTUPU NAPÁJENÍ |

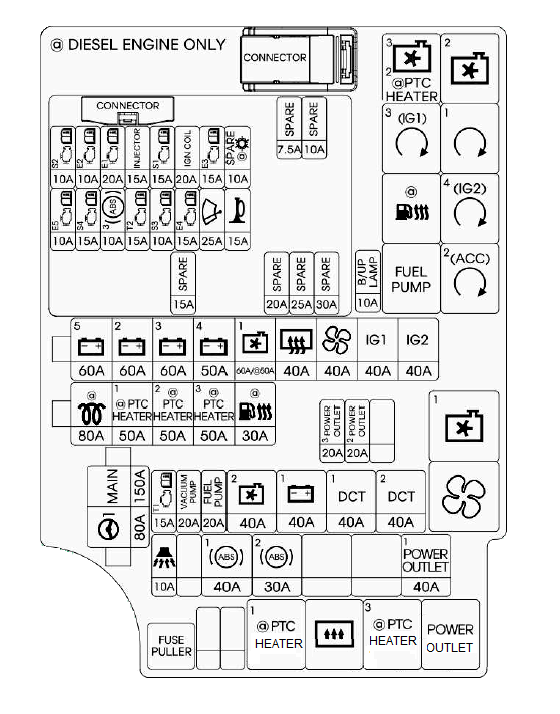

Pojistky
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| Č. | Název | Ampéry [A] | Popis |
| F1 | HLAVNÍ HLAVNÍ | 150A | Pojistka: F27, F29, F30, F33 |
| F2 | MDPS 1 | 80A | Jednotka MDPS |
| F3 | B+5 | 60A | Blok PCB (pojistka: F43, F44, F50, F51, F52;
Relé řízení motoru). |
| F4 | B+2 | 60A | IGPM (pojistky: F30, IPS0, IPS1, IPS2) |
| F5 | B+3 | 60A | IGPM (IPS3, IPS4, IPS5, IPS6) |
| F6 | B+4 | 60A | IGPM (pojistka: F3, F4, F5, F7, F8, F12) |
| F7 | VENTILÁTOR CHLAZENÍ 1 | 60A | RLY.9 (benzín) |
| F7 | OHŘEV PTC 1 | 50A | RLY.2 (Diesel) |
| F8 | OHŘEV ZADNÍ | 40A | Relé OHŘEV ZADNÍ |
| F9 | VENTILÁTOR | 40A | RLY.10 |
| F10 | NASTARTOVÁNÍ 1 | 40A | Spínač zapnutí, blok připojení E/R (RLY.3, RLY8) |
| F11 | NASTARTOVÁNÍ 2 | 40A | Spínač zapnutí, blok připojení E/R (RLY.6) |
| F12 | ŽHAVIČ | 80A | Jednotka žhavičů |
| F13 | OHŘEV PTC 1 | 50A | RLY.11 |
| F14 | OHŘEV PTC 2 | 50A | RLY.1 |
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F15 | RADIÁTOR PTC 3 | 50A | RLY.13 |
| F 16 | RADIÁTOR PALIVA | 30A | RLY.5 |
| F17 | POWER OUTLET 3 | 20A | Připojení napájení zadní 1 |
| F18 | POWER OUTLET 2 | 20A | Připojení napájení přední |
| F20 | TCU1 | 15A | TCM |
| F21 | ČERPADLO VAKUA | 20A | Čerpadlo vakua |
| F22 | ČERPADLO PALIVA | 20A | RLY.7 |
| F23 | VENTILÁTOR CHLAZENÍ 2 | 40A | RLY.9, RLY.2 (benzín) |
| F24 | B+1 | 40A | IGPM (automatické přerušení proudu, pojistka: F21, F24, F27, F33) |
| F25 | DCT 1 | 40A | TCM |
| F26 | DCT 2 | 40A | TCM |
| F27 | HORN ALARMU ANTI-KRÁDEŽI | 10 A | Pojistková skříň relé ICM (relé akustického signálu alarmu proti krádeži) |
| F29 | ABS 1 | 40A | Modul řízení ABS;
Modul řízení ESP; Univerzální kontrolní konektor. |
| F30 | ABS 2 | 30A | Modul řízení ABS;
Modul řízení ESP; Univerzální kontrolní konektor. |
| F33 | POWER OUTLET 1 | 40A | RLY.14 |
| F34 | NÁHRADNÍ ŽÁROVKA | 10 A | Spínač náhradní žárovky |
Kappa 1.0 T-GDI
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Elektromagnetický ventil řízení RCV;
Elektromagnetický ventil řízení předtoku; Ventil řízení oleje č. 1/#2; Relé A/Con; Blok připojení E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Senzor kyslíku (nahoru);
Senzor kyslíku (dolů). |
| F42 | IGNITION COIL | 20A | Zapalovací cívka #1/#2/#3 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 | 10 A | Modul řízení ABS/ESP;
Univerzální kontrolní konektor. |
| F48 | TCU 2 | 15A | Blok připojení E/R (pojistka: F34) |
| F49 | SENSOR 3 | 10 A | Blok připojení E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | WIPER | 25A | Relé stěrače |
| F52 | HORN | 15A | Relé klaksonu |
Kappa 1.4 T-GDI
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F37 | SENSOR 2 | 10 A | Elektromagnetický ventil řízení RCV;
Elektromagnetický ventil řízení předtoku; Ventil řízení oleje č. 1/#2; Relé A/Con; Blok připojení E/R (RLY.9). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENSOR 1 | 15A | Senzor kyslíku (nahoru);
Senzor kyslíku (dolů). |
| F42 | IGNITION COIL | 20A | Zapalovací cívka #1/#2/#3/#4 |
| F43 | ECU 3 | 15A | ECM |
| F44 | A/CON | 10 A | Relé A/Con |
| F45 | ECU 5 | 10 A | ECM |
| F46 | SENSOR 4 | 15A | Čerpadlo podtlaku |
| F47 | ABS 3 | 10 A | Modul řízení ABS/ESP;
Univerzální kontrolní konektor. |
| F48 | TCU 2 | 15A | TCM;
Spínač rozsahu převodovky; Blok připojení E/R (pojistka: F34). |
| F49 | SENSOR 3 | 10 A | Blok připojení E/R (RLY.7) |
| F50 | ECU 4 | 15A | ECM |
| F51 | WIPER | 25A | Relé stěrače |
| F52 | HORN | 15A | Relé klaksonu |
Kappa 1,4 MPI
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor polohy vačkového hřídele #1/#2;
Elektromagnetický ventil na kontrolu předprůtoku; Ventil na kontrolu oleje #1/#2; Elektromagnetický ventil variabilního sání; Blok připojení E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | Vstřikovač #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Senzor kyslíku (nahoře);
Senzor kyslíku (dole). |
| F42 | IGNITION COIL | 20A | Zapalovací cívka #1/#2/#3/#4;
Kondenzátor. |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modul kontroly ABS/ESP;
Univerzální kontrolní konektor. |
| F48 | TCU 2 T2 | 15A | Blok připojení E/R (pojistka: F34) |
| F49 | SENSOR 3 S3 | 10 A | Blok připojení E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | – |
| F51 | WIPER | 25A | Relé stěrače |
| F52 | HORN | 15A | Relé klaksonu |
Gamma 1,6 MPI
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor polohy vačkového hřídele #1/#2;
Elektromagnetický ventil na kontrolu předprůtoku; Ventil na kontrolu oleje #1/#2; Elektromagnetický ventil s variabilním sáním; Blok připojení E/R (RLY.1, RLY.2). |
| F38 | ECU 2 E2 | 10 A | ECM/PCM |
| F39 | ECU 1 E1 | 20A | ECM/PCM |
| F40 | INJECTOR INJECTOR | 15A | Vstřikovač #1/#2/#3/#4 |
| F41 | SENSOR 1 S1 | 15A | Senzor kyslíku (nahoru);
Senzor kyslíku (dolů). |
| F42 | IGNITION COIL | 20A | Zapalovací cívka #1/#2/#3/#4;
Kondenzátor. |
| F43 | ECU 3 E3 | 15A | ECM/PCM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM/PCM |
| F46 | SENSOR 4 S4 | 15A | – |
| F47 | ABS 3 3 | 10 A | Modul řízení ABS/ESP;
Univerzální kontrolní konektor. |
| F48 | TCU 2 T2 | 15A | Spínač rozsahu motoru;
Blok připojení E/R (pojistka: F34). |
| F49 | SENSOR 3 S3 | 10 A | Blok připojení E/R (RLY.7) |
| F50 | ECU 4 E4 | 15A | ECM/PCM |
| F51 | WIPER | 25A | Relé stěrače |
| F52 | HORN | 15A | Relé klaksonu |
U-II 1,6 TCI
| Č. | Název | Ampéry [A] | Popis |
|---|---|---|---|
| F37 | SENSOR 2 S2 | 10 A | Senzor hladiny oleje;
Elektronický aktivátor VGT; Ventil chlazení EGR; Ventil regulace tlaku paliva; Senzor PM; Spínač světla brzdy; Relé A/Con; Blok připojení E/R (RLY.2/5/11). |
| F38 | ECU 2 E2 | 10 A | – |
| F39 | ECU 1 E1 | 20A | ECM |
| F40 | INJECTOR INJECTOR | 15A | – |
| F41 | SENSOR 1 S1 | 15A | Lambdová sonda #1/#2 |
| F42 | IGNITION COIL | 20A | Zapalovací cívka #1/#2/#3/#4 |
| F43 | ECU 3 E3 | 15A | ECM |
| F44 | A/CON | 10 A | – |
| F45 | ECU 5 E5 | 10 A | ECM |
| F46 | SENSOR 4 S4 | 15A | Ohřívač palivového filtru a senzor upozornění na palivový filtr;
Skupina žhavičů. |
| F47 | ABS 3 3 | 10 A | Modul řízení ABS/ESP;
Univerzální kontrolní konektor. |
| F48 | TCU 2 T2 | 15A | TCM;
Spínač rozsahu převodovky; Blok připojení E/R (pojistka: F34). |
| F49 | SENSOR 3 S3 | 10 A | Senzor průtoku vzduchu;
Ventil regulace tlaku v tyči; Senzor polohy vačkového hřídele; Ventil tlaku oleje; Blok připojení E/R (RLY.7). |
| F50 | ECU 4 E4 | 15A | – |
| F51 | WIPER | 25A | Relé stěrače |
| F52 | HORN | 15A | Relé klaksonu |
O Hyundai i30 III PD (2016-2021)
Hyundai i30 III PD, vyráběný v letech 2016 až 2021, je oblíbený kompaktní automobil, který se vyznačuje moderním designem a pokročilými technologiemi. Tento model nabízí různé možnosti motorizace, včetně benzínových a naftových motorů s různými výkony, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Hyundai i30 III PD je známý svou spolehlivostí a komfortem, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla. Díky pokročilým bezpečnostním prvkům a asistenčním systémům je tento model ideální volbou pro ty, kteří hledají spolehlivé a bezpečné vozidlo.
Schéma pojistkové skříně Hyundai i30 III PD
Tato stránka zobrazuje schéma pojistkové skříně pro model Hyundai i30 III PD, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se v tomto modelu obvykle nachází v motorovém prostoru a v interiéru vozidla, nejčastěji pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
