Toyota Prius (2015-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Prius (2015–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Prius (2015-2017) – schéma pojistek
Rok výroby: 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Prius (2015-2017) je pojistka 2 ve schématu pojistek

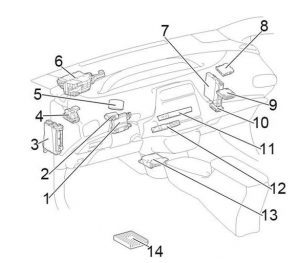

Kabina
LHD
RHD
| Číslo | Popis |
| 1 | Zesilovač klimatizace |
| 2 | Relé stěrače předního skla |
| 3 | Schéma pojistkové skříňky;
Hlavní jednotka ECU. |
| 4 | Schéma relé |
| 5 | Výpočetní modul posilovače řízení |
| 6 | Jednotka ECU se zrcadlem počítadla kilometrů |
| 7 | Modul ECU pro hybridní vozidlo |
| 8 | ECU upozornění na hru |
| 9 | ECU asistence při jízdě |
| 10 | ECU síťový port |
| 11 | ECU navigace |
| 12 | LHD:
Telematický transceiver. |
| 13 | Kontrolér airbagů |
| 14 | Zesilovač stereo komponentů |
| 15 | RHD:
Relé ovládání dveří s dvojitým zamykáním |
Pojistková skříňka kabina
| Pojistka | Amp [A] | Popis | |
| 1 | ECU-B Č.2 | 7,5 | Klimatizace;
Tempomat; Ovládání zámku dveří; Kryt mřížky; Hybridní systém; Multiplexový komunikační systém (CAN); Elektrické okno; Dálkové ovládání zrcátka; Systém ovládání převodovky; Ochrana proti krádeži; Systém upozornění na tlak v pneumatikách; Systém upozornění na blízkost vozidla. |
| 2 | ECU-B Č.1 | 5 | Otevření zadních dveří;
Tempomat; Systém přístupu a startování; Hybridní systém; Imobilizér; Systém ovládání převodovky; Startování; Blokování řízení; Systém upozornění na blízkost vozidla; Ovládání zámku dveří bezdrátově. |
| 3 | D / L | 20 | Ovládání zámku dveří;
Mechanismus otevírání zadních dveří; Systém přístupu a startování; Imobilizér; Startování; Blokování řídicího systému; Ovládání zámku dveří bezdrátově. |
| 4 | STOP | 7,5 | Brzdové světlo;
ABS; Mechanismus otevírání zadních dveří; Tempomat; Radarový dynamický tempomat; Systém přístupu a startování; Hybridní systém; Imobilizér; Systém ovládání převodovky; Startování; Blokování řízení; TRC; Systém upozornění na blízkost vozidla; VSC; Ovládání zámku dveří bezdrátově. |
| 5 | AM2 | 7,5 | Otevření zadních dveří;
Systém přístupu a startování; Imobilizér; Startování; Blokování řízení; Ovládání zámku dveří bezdrátově. |
| 6 | HAZ | 10 | Směrovky a světlo upozornění;
Mechanismus otevírání zadních dveří; Kombinovaný počítadlo kilometrů; Systém přístupu a startování; Imobilizér; Startování; Blokování řízení; Ovládání zámku dveří bezdrátově. |
| 7 | PANEL | 5 | Osvětlení;
Zadní světlo. |
| 8 | TAIL | 10 | Zadní světlo;
Zadní mlhové světlo; Přední mlhové světlo; Osvětlení. |
| 9 | DOOR | 20 | Napájení okna |
| 10 | DOOR R/R | 20 | Napájení okna |
| 11 | P/OUTLET Č.1 | 15 | Napájecí zásuvka |
| 12 | – | – | – |
| 13 | WASHER | 15 | Přední stěrač a ostřikovač;
Zadní stěrač a ostřikovač. |
| 14 | WIPER RR | 15 | Zadní stěrač a ostřikovač |
| 15 | ECU-IG1 Č.4 | 10 | ABS;
Klimatizace; Audio systém; Automatické zrcátko proti oslnění; Automatické ovládání osvětlení; Otevření zadních dveří; Systém sledování zadních řidičů; Systém sledování mrtvého úhlu; Kombinovaný počítadlo kilometrů; Tempomat; Ovládání zámku dveří; Duální zamykání; Radarový dynamický tempomat; Systém Entry & Start; Přední mlhové světlo; Přední stěrač a ostřikovač (s automatickým stěračem); Světlomet; Nastavení úrovně předních světel; Hybridní systém; Osvětlení; Imobilizér; Inteligentní asistent parkování; Vnitřní osvětlení; Upozornění na opuštění jízdního pruhu; Automatická světla; Připomínka světel; Vyhřívání zrcátka; Multiplexový komunikační systém (CAN); Systém navigace; Elektrické okno; Systém bezpečnosti proti kolizím; Zadní mlhové světlo; Systém sledování zpětného pohledu (integrovaný zesilovač); Odmlžovač zadního okna; Kontrolní zrcátko; Upozornění na připoutání bezpečnostního pásu; Vyhřívání sedadla; Systém řazení převodů; Posuvná střecha; Blokování řízení; Zadní světlo; Proti krádežový systém; Systém upozornění na tlak v pneumatikách; TRC; Systém upozornění na blízkost vozidla; VSC; Ovládání zámku dveří bezdrátově. |
| 16 | BKUP LP | 7,5 | Světlo couvání;
Audio systém; Systém sledování zpětného pohledu; Systém navigace; Systém sledování zpětného pohledu (integrovaný zesilovač). |
| 17 | ECU-IG1 Č.2 | 5 | ABS, TRC, VSC |
| 18 | – | – | – |
| 19 | FOG RR | 7,5 | Zadní mlhové světlo |
| 20 | OBD | 7,5 | Systém diagnostiky palubního počítače |
| 21 | DOME | 7,5 | Vnitřní osvětlení;
Mechanismus otevírání zadních dveří; Systém přístupu a startování; Systém imobilizéru; Startování; Blokování řídicího systému; Kontrola zámku dveří bezdrátově. |
| 22 | DOOR BACK | 7,5 | Otevření zadních dveří;
Systém přístupu a startování; Systém imobilizéru; Startování; Blokování řízení; Kontrola zámku dveří bezdrátově. |
| 23 | – | – | – |
| 24 | ECU-DCC NO.2 | 10 | ABS;
Klimatizace; Audio systém; Automatická kontrola osvětlení; Otevření zadních dveří; Systém monitorování jízdy dozadu; Kombinovaný odometr; Tempomat; Kontrola zámku dveří; Duální zamykání; Radarový dynamický tempomat; Kontrola motoru; Systém přístupu a startování; EPS; Mlhové světlo – přední; Otevření uzávěru paliva; Kryt mřížky; Světlomet; Regulace úrovně předních světel; Hybridní systém; Osvětlení; Systém imobilizéru; Inteligentní asistent parkování; Vnitřní osvětlení; Upozornění na opuštění jízdního pruhu; Automatické vypínání světel; Připomínka světel; Systém navigace; Elektrické okno; Systém bezpečnosti proti kolizím; Zadní mlhové světlo; Systém monitorování zpětného pohledu (integrovaný zesilovač); Dálkové ovládání zrcátka; Upozornění na zapnutí bezpečnostních pásů; Systém kontroly řazení; Posuvná střecha; SRS; Startování; Blokování řízení; Zadní světlo; Telematický systém; Proti krádežový systém; Systém upozornění na tlak pneumatik; TRC; Směrovka a světlo upozornění na nebezpečí; Systém upozornění na blízkost vozidla; VSC; Systém bezdrátového nabíjení; Kontrola zámku dveří bezdrátově; Kontrola zámku dveří bezdrátově. |
| 25 | ECU-DCC NO.2 | 5 | ABS, TRC, VSC |
| 26 | RADIO | 15 | Audio systém;
Systém monitorování zpětného pohledu; Systém navigace; Systém monitorování zpětného pohledu (integrovaný zesilovač). |
| 27 | DOOR R/L | 20 | Napájení okna |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | ECU-ACC | 5 | ABS;
Klimatizace; Audio systém; Automatická kontrola osvětlení; Otevření zadních dveří; Systém monitorování jízdy dozadu; Kombinovaný odometr; Kontrola zámku dveří; Duální zamykání; Systém přístupu a startování; Přední mlhové světlo; Světlomet; Regulace úrovně předních světel; Osvětlení; Imobilizér; Vnitřní osvětlení; Automatické vypínání světel; Připomínka světel; Systém multiplexové komunikace (CAN); Systém navigace; Napájecí zdroj; Elektrické okno; Zadní mlhové světlo; Systém monitorování zpětného pohledu (integrovaný zesilovač); Dálkové ovládání zrcátka; Upozornění na zapnutí bezpečnostních pásů; Posuvná střecha; Startování; Blokování řízení; Zadní světlo; Telematický systém; Proti krádežový systém; Systém upozornění na tlak pneumatik; TRC; VSC; Systém bezdrátového nabíjení; Kontrola zámku dveří bezdrátově. |
| 32 | ECU-IG1 NO.3 | 7,5 | Klimatizace;
Radarový dynamický tempomat; Světlomet; Regulace úrovně předních světel; Osvětlení; Upozornění na opuštění jízdního pruhu; Vyhřívání zrcátek; Systém bezpečnosti proti kolizím; Odmlžovač zadního okna; Zadní světlo. |
| 33 | EPS-IG1 | 5 | ESP |
| 34 | A / BAG-IG2 | 10 | SRS;
Upozornění na zapnutí bezpečnostních pásů. |
| 35 | METER-IG2 | 5 | ABS;
Klimatizace; Audio systém; Automatická kontrola osvětlení; Otevření zadních dveří; Systém monitorování jízdy dozadu; Kombinovaný odometr; Tempomat; Radarový dynamický tempomat; Kontrola motoru; Systém přístupu a startování; EPS; Přední mlhové světlo; Otevření uzávěru paliva; Kryt mřížky; Světlomet; Regulace úrovně předních světel; Hybridní systém; Osvětlení; Systém imobilizéru; Inteligentní asistent parkování; Upozornění na opuštění jízdního pruhu; Automatické vypínání světel; Připomínka světel; Systém navigace; Elektrické okno; Systém bezpečnosti proti kolizím; Zadní mlhové světlo; Systém monitorování zpětného pohledu (integrovaný zesilovač); Upozornění na zapnutí bezpečnostních pásů; Systém kontroly řazení; Posuvná střecha; SRS; Startování; Blokování řídicího systému; Zadní světlo; Telematický systém; Proti krádežový systém; Systém upozornění na tlak pneumatik; TRC; Směrovky a nouzová světla; Upozornění na nebezpečí; |
| 36 | ECU-IG2 NO.3 | 5 | ABS;
Tempomat; Radarový dynamický tempomat; Hybridní systém; Systém multiplexové komunikace (CAN); Systém kontroly řazení; Telematický systém; TRC; Systém upozornění na blízkost vozidla; VSC. |
| Pojistka | Amp [A] | Popis | |
| 1 | – | – | – |
| 2 | NAPÁJENÍ | 30 | Napájení okna |
| 3 | P / SEAT | 30 | Elektrické sedadlo |
| 4 | S/ROOF | 30 | Posuvná střecha |
Schéma relé kabina
LHD
RHD
| Číslo | Relé |
| R1 | (R / MIR (-)) |
| R2 | (R / MIR (+)) |
| R3 | Startování (IG1 č. 4) |
| R4 | – |
| R5 | Mlhová světla přední (FR FOG) |
| R6 | RHD:
Proti krádežový systém (S-HORN) |
| Číslo | Popis |
| 1 | ECU kontrola posuvné střechy |
| 2 | Anténa upozornění na tlak v pneumatikách a přijímač;
Jednotka přijímače inteligentní kontroly dveří (bez systému upozornění na tlak v pneumatikách). |
| 3 | Senzor mrtvého úhlu – pravá strana |
| 4 | Senzor mrtvého úhlu – levá strana |
| 5 | Jednotka blokování konektorů baterie HV |
| 6 | Senzor napětí baterie |
Motor
| Číslo | Popis |
| 1 | Pojistková skříňka |
| 2 | Blok konektorů pojistek |
| 3 | Kontrolér světel předních ECU (LH) |
| 4 | Kontrolér světel předních ECU (RH) |
| 5 | Pojistková skříňka relé |
| 6 | RHD:
Zařízení asistence síly brzdění s hlavním válcem |
| 7 | Invertor s měničem |
| 8 | ECM |
| 9 | LHD:
Zařízení asistence síly brzdění s hlavním válcem |

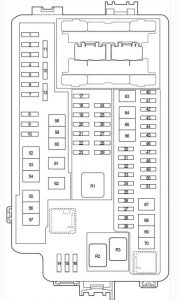

Pojistková skříňka motoru
| Pojistka | Amp [A] | Popis | |
| 1 | WIPER | 30 | Stěrač přední a ostřikovač |
| 2 | P/OUTLET NO.2 | 15 | Zásuvka napájení |
| 3 | DOOR DBL/L | 20 | Dvojité zamykání |
| 4 | – | – | – |
| 5 | FUEL OPN | 10 | Kontrola motoru;
Otevření víčka paliva. |
| 6 | S / HTR-MAIN | 20 | Vyhřívání sedadla |
| 7 | – | – | – |
| 8 | FOG FR | 10 | Přední mlhové světlo |
| 9 | TOWING-DC/DC | 20 | Tažení přívěsů |
| 10 | ENG W / PMP | 25 | Kontrola motoru;
Klimatizace; Otevření víčka paliva. |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | S / HTR F / L | 10 | Vyhřívání sedadla |
| 19 | S / HTR F / R | 10 | Vyhřívání sedadla |
| 20 | EFI NO.2 | 10 | Klimatizace;
Chladicí ventilátor; Kontrola motoru; Otevření víčka paliva. |
| 21 | EFI NO.3 | 10 | Kontrola motoru;
Otevření víčka paliva. |
| 22 | INJ | 15 | Zapalování;
Kombinovaný počítač kilometrů; Kontrola motoru; Otevření víčka paliva. |
| 23 | ECU-IG2 NO.1 | 10 | Tempomat;
Kontrola motoru; Otevření víčka paliva; Hybridní systém; Systém řazení; Systém upozornění na blízkost vozidla. |
| 24 | PM-IGCT | 10 | Hybridní systém;
Tempomat; Radarový tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 25 | IGCT NO.2 | 10 | Tempomat;
Radarový tempomat; Hybridní systém; Systém řazení; Systém upozornění na blízkost vozidla. |
| 26 | BATT FAN | 15 | Hybridní systém;
Tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 27 | PCU FR | 10 | Hybridní systém;
Tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 28 | INV W / PMP | 10 | Hybridní systém;
Tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 29 | PCU BUB / PCU RR | 10 | Hybridní systém;
Tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 30 | TOWING-B | 20 | Tažení přívěsů |
| 31 | S-HORN | 10 | Antivandalismus |
| 32 | – | – | – |
| 33 | ETCS | 10 | Kontrola motoru;
Otevření víčka paliva. |
| 34 | HORN | 10 | Klakson;
Otevření zadních dveří; Systém přístupu a startování; Systém imobilizéru; Startování; Uzamknutí řízení; Kontrola zámku dveří bezdrátově. |
| 35 | – | – | – |
| 36 | – | – | – |
| 37 | – | – | – |
| 38 | D / C CUT | 25 | Pojistky „ECU-DCC Č.2“,
„ECU-DCC Č.1“, „RADIO“. |
| 39 | EFI-MAIN | 20 | Kontrola motoru;
Ventilátor chlazení; Klimatizace; Otevření víčka paliva. |
| 40 | – | – | – |
| 41 | IG2-MAIN | 25 | Pojistky „ECU-IG2 Č.1“, „INJ“ |
| 42 | – | – | – |
| 43 | BATT-S | 5 | Tempomat;
Hybridní systém; Systém kontroly řazení; Systém upozornění na blízkost vozidla. |
| 44 | AMP | 10 | Audio systém;
Systém monitorování zpětného zrcátka; Systém navigace. |
| 45 | – | – | – |
| 46 | ABS Č.3 | 10 | ABS, TRC, VSC |
| 47 | ABS Č.2 | 10 | ABS, TRC, VSC |
| 48 | DCM / MAYDAY | 10 | Telematický systém |
| 49 | P CON MTR | 30 | Hybridní systém;
Tempomat; Systém řazení; Systém upozornění na blízkost vozidla. |
| 50 | H-LP RH | 20 | Světlomet;
Nastavení úrovně předních světel; Automatická kontrola světla; Osvětlení; Automatický systém vypínání světel; Připomínka světel; Zadní světlo. |
| 51 | H-LP LH | 20 | Světlomet;
Nastavení úrovně předních světel; Automatická kontrola světla; Osvětlení; Automatický systém vypínání světel; Připomínka světel; Zadní světlo. |
| 52 | DEF | 50 | Ohřívač zadního skla;
Ohřívání zrcátka. |
| 53 | PTC HTR Č.3 | 30 | Ohřívač PTC |
| 54 | – | – | – |
| 55 | HTR | 30 | Klimatizace |
| 56 | PTC HTR Č.2 | 30 | Ohřívač PTC |
| 57 | ABS MTR Č.2 | 30 | ABS, TRC, VSC |
| 58 | – | – | – |
| 59 | FAN Č.2 | 30 | Ventilátor chlazení |
| 60 | PTC HTR Č.1 | 50 | Ohřívač PTC |
| 61 | FAN Č.1 | 30 | Ventilátor chlazení |
| 62 | ABS-MAIN | 30 | ABS, TRC, VSC |
| 63 | – | – | – |
| 64 | IGCT-IG | 40 | Hybridní systém;
Tempomat; Radarový tempomat; Systém řazení; Systém upozornění na blízkost vozidla; Pojistky „INV W / PMP“, „PCU FR“, „BATT FAN“, „PCU BUB / PCU RR“, „IGCT č. 2 “, „ PM-IGCT ”. |
| 65 | ABS MTR Č.3 | 30 | ABS, TRC, VSC |
| 66 | ABS MTR Č.1 | 30 | ABS, TRC, VSC |
| 67 | J / BB | 50 | Relé IG2-č. 2, „D / L“, „ECU-B č. 1“,
„ECU-B č. 2“, „HAZ“, „STOP“, „AM2“. |
| 68 | – | – | – |
| 69 | – | – | – |
| 70 | – | – | – |
| Relé | |||
| R1 | (IGCT) | ||
| R2 | (ENG W / PMP) | ||
| R3 | Klakson | ||
Pojistková skříňka motoru
| Pojistka | Amp [A] | Popis | |
| 1 | MIR HTR | 10 | Ohřívání zrcátka;
Odmlžovač zadního okna. |
| 2 | DRL | 10 | Světlomet;
Nastavení úrovně předních světel. |
| Relé | |||
| R1 | Odmlžovač zadního okna (DEF) | ||
| R2 | Ohřívač PTC (PTC HTR č. 1) | ||
| R3 | Čerpadlo paliva (C / OPN) | ||
| R4 | Ventilátor chlazení (VENTILÁTOR č. 3) | ||
| R5 | Ventilátor chlazení (VENTILÁTOR č. 2) | ||
| R6 | Ohřívač PTC (PTC HTR č. 2) | ||
| R7 | Ventilátor chlazení (VENTILÁTOR č. 1) | ||
| R8 | – | ||
| R9 | – | ||
| R10 | Ohřívač PTC (PTC HTR č. 3) | ||
Blokování konektorů pojistek
| Pojistka | Amp [A] | Popis | |
| 1 | J / B-AM | 60 | Relé ACC;
Relé TAIL; Relé IG1-NO.2; Relé IG1-NO.1, „POWER“, „P / SEAT“, „S / ROOF“, „DOOR R / R“, „DOOR R / L“; Pojistky „DOOR“, „FOG RR“, „DOME“, „OBD“, „DOOR BACK“. |
| 2 | EPS | 80 | EPS |
| 3 | DC / DC | 120 | Pojistky „J / B-AM“, „FOG FR“, „ENG W / PMP“,
” HTR ”,” ABS MTR NO.2 ”,” FAN NO.1 ”, „ FAN NO.2 ”,” FUEL OPN ”,” P / OUTLET NO.2 ”, „ PTC HTR NO.3 ”,” PTC HTR NO.2 ”,” PTC HTR NO.1 ”, „ ABS-MAIN ”,” DOOR DBL / L ”,” WIPER ”, „ S / HTR-MAIN ”,” TOWING-DC / DC ”,” DEF ”. |
| 4 | BATT-MAIN | 140 | Pojistky „HORN“, „ETCS“, „TOWING-B“,
„ABS MTR N. 1“, „S-HORN“, „P CON MTR“, „DCM / MAYDAY“, „ABS N. 2“, „ABS N. 3“, „ BATT-S ”,” ABS MTR N. 3 ”,” H-LP LH ”, „ AMP ”,” H-LP RH ”,” J / BB ”, „ D / C CUT ”,” IGCT-IG ”,” EFI-MAIN ”, „ IG2-MAIN ”,” DRL ”. |
O Toyota Prius (2015-2017)
Toyota Prius z let 2015 až 2017 je známá svou hybridní technologií, která kombinuje benzínový motor s elektromotorem, čímž dosahuje výjimečné palivové efektivity. Tento model je vybaven 1,8litrovým čtyřválcovým motorem, který spolu s elektromotorem poskytuje plynulý a tichý chod. Prius je oblíbený pro svůj moderní design, prostorný interiér a pokročilé technologické funkce, jako jsou navigační systém a asistenční systémy pro řidiče. Díky nízkým emisím a úspornosti je ideální volbou pro ekologicky smýšlející řidiče.
Schéma pojistkové skříňky Toyota Prius
Tato stránka zobrazuje schéma pojistkové skříňky pro model Toyota Prius z let 2015 až 2017. Pojistková skříňka se v tomto vozidle obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
