Toyota Yaris Hybrid (2012-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Yaris Hybrid (2012–2016), informace o poloze panelů pojistek uvnitř auta a přiřazení každé pojistky (rozložení pojistek).
Toyota Yaris Hybrid (2012-2016) – schéma pojistky
Rok výroby: 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Yaris Hybrid (2012-2016) je pojistka 15 v panelu pojistek přístrojové desky.

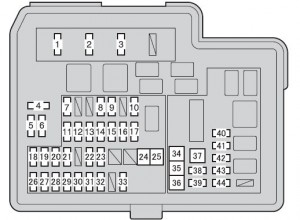

Pojistková skříňka v motorovém prostoru (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | EFI MAIN | 20 | Víceportové vstřikování paliva;
Sekvenční systém vstřikování paliva; EFI č. 2. |
| 2 | HORN | 10 | Klakson |
| 3 | IG2 | 10 | IG2 č. 2, GAUGE, IGN |
| 4 | SPARE | 5 | Náhradní pojistka |
| 5 | SPARE | 7,5 | Náhradní pojistka |
| 6 | SPARE | 30 | Náhradní pojistka |
| 7 | EFI NO.2 | 10 | Víceportové vstřikování paliva;
Sekvenční systém vstřikování paliva. |
| 8 | H-LP RH-LO | 10 | Pravý světlomet (potkávací světlo) |
| 9 | H-LP LH-LO | 10 | Levý světlomet (potkávací světlo);
Manuální nastavení světlometů. |
| 10 | FOG FR NO.2 | 7,5 | Přední mlhová světla |
| 11 | IG2 NO.2 | 10 | Inteligentní systém startování a zapalování;
Systém startování na tlačítko; Víceportové vstřikování paliva; Sekvenční systém vstřikování paliva; Systém airbag SRS; Systém zamykání volantu; Brzdová světla. |
| 12 | DOME | 15 | Audio systém;
ECU hlavního těla; Osobní osvětlení; Osvětlení prostoru pro nohy. |
| 13 | ECU-B NO.1 | 5 | Modul ECU hlavní;
Inteligentní systém startování a zapalování |
| 14 | METER | 7,5 | Počítadlo kilometrů a měřidla |
| 15 | IGN | 15 | Víceportové vstřikování paliva;
Sekvenční systém vstřikování paliva. |
| 16 | H-LP RH-HI | 5 | Pravý světlomet (dálkové světlo) |
| 17 | H-LP LH-HI | 5 | Levý světlomet (dálkové světlo);
Ukazatele a měřidla. |
| 18 | D/L NO.2 | 25 | Elektrické zamykání dveří |
| 19 | HAZ | 10 | Výstražná světla |
| 20 | ETCS | 10 | Víceportové vstřikování paliva;
Sekvenční systém vstřikování paliva. |
| 21 | ABS NO.1 | 20 | Brzdový systém |
| 22 | ENG W / PMP | 30 | Víceportové vstřikování paliva;
Sekvenční systém vstřikování paliva. |
| 23 | H-LP-MAIN | 20 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI. |
| 24 | ABS MTR NO.1 | 30 | Brzdový systém |
| 25 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 26 | ECU-B NO.2 | 5 | Systém klimatizace;
Počítadlo kilometrů a měřidla; Inteligentní systém startování a zapalování; systém spuštěný tlačítkem. |
| 27 | AM2 | 7,5 | Spustit systém |
| 28 | DRL | 7,5 | Denní světla |
| 29 | STRG LOCK | 20 | Systém startování |
| 30 | ABS NO.2 | 7,5 | Brzdový systém |
| 31 | AMP | 15 | Audio systém |
| 32 | IGCT-MAIN | 30 | IGCT č. 2, IGCT č. 3, IGCT č. 4,
PCU, BATT FAN. |
| 33 | D / C CUT | 30 | DOME, ECU-B č. 1 |
| 34 | PTC HTR NO.1 | 30 | Chybějící obvod |
| 35 | PTC HTR NO.2 | 30 | Chybějící obvod |
| 36 | FAN | 30 | Elektrický ventilátor chlazení |
| 37 | PTC HTR NO.3 | 30 | Chybějící obvod |
| 38 | DEF | 25 | MIR HTR;
Odmrazovač zadního okna. |
| 39 | MIR HTR | 10 | Odmrazovač vnějšího zrcátka |
| 40 | BATT FAN | 10 | Ventilátor chlazení baterie |
| 41 | IGCT NO.2 | 10 | Hybridní systém |
| 42 | IGCT NO.4 | 10 | Hybridní systém |
| 43 | PCU | 10 | Hybridní systém |
| 44 | IGCT NO.3 | 10 | Hybridní systém |

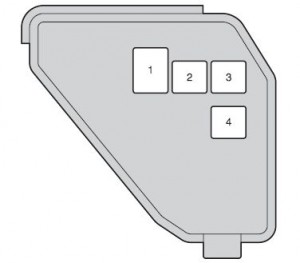

Pojistková skříňka v motorovém prostoru (typ B)
| Pojistka | Amp [A] | Popis | |
| 1 | DC / DC | 100 | Hybridní systém |
| 2 | ABS MTR Č.2 | 30 | Brzdový systém |
| 3 | HTR | 40 | Klimatizační systém |
| 4 | EPS | 50 | Systém elektrické asistence řízení |

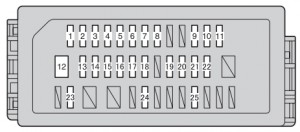

Pojistková skříňka pod přístrojovou deskou
| Pojistka | Amp [A] | Popis | |
| 1 | TAIL NO.2 | 10 | Přední a zadní světla na poloze;
Osvětlení registrační značky. |
| 2 | PANEL | 5 | Osvětlení přístrojové desky;
Manuální nastavení orientace světlometů; Ukazatele a měřidla. |
| 3 | DOOR R/R | 20 | Elektrická okna |
| 4 | DOOR P | 20 | Elektrická okna |
| 5 | ECU-IG NO.1 | 5 | Odmrazovač zadního okna;
Centrální modul karoserie; Brzdový systém; Systém kontroly stability vozidla; Systém kontroly zablokování převodovky; Audio systém; Víceportové vstřikování paliva; Sekvenční vstřikování paliva; Senzor deště. |
| 6 | ECU-IG NO.2 | 5 | Systém elektrické asistence řízení |
| 7 | A / C | 7,5 | Systém klimatizace |
| 8 | GAUGE | 10 | Havarijní světla;
Systém kontroly zablokování převodovky; Varovná světla pro zadní bezpečnostní pásy; Automatické zrcadlo proti oslnění; Hybridní pohon; Audio systém; Víceportové vstřikování paliva; Sekvenční vstřikování paliva; Senzor deště. |
| 9 | WASHER | 15 | Stěrače a ostřikovač předního okna |
| 10 | WIPER | 20 | Stěrače a ostřikovač předního okna |
| 11 | WIPER RR | 15 | Stěrač zadního okna |
| 12 | P / W | 30 | Elektrická okna |
| 13 | DVEŘE L/P | 20 | Elektrická okna |
| 14 | DVEŘE | 20 | Elektrická okna |
| 15 | CIG | 15 | Elektrická zásuvka;
Zapalovač. |
| 16 | ACC | 5 | Řídicí jednotka hlavního těla;
Externí zrcátka; Audio systém; Systém Stop & Start; Systém kontroly zamykání převodovky. |
| 17 | D / L | 25 | Systém elektrického zamykání |
| 18 | OBD | 7,5 | Systém diagnostiky na palubě |
| 19 | FOG RR | 7,5 | Zadní mlhové světlo;
Směrovky a měřidla. |
| 20 | STOP | 7,5 | Systém startování;
Systém kontroly zamykání převodovky; Brzdový systém; Brzdová světla; Brzdové světlo umístěné nahoře. |
| 21 | AM1 | 7,5 | Chybějící obvod |
| 22 | FOG FR | 7,5 | Přední mlhová světla;
Směrovky a měřidla. |
| 23 | DD / L | 25 | DD / L |
| 24 | SHADE | 25 | – |
| 25 | S-HTR | 15 | Vyhřívání sedadel |
O Toyota Yaris Hybrid (2012-2016)
Toyota Yaris Hybrid, vyráběná v letech 2012 až 2016, je kompaktní městský automobil, který kombinuje efektivnost hybridního pohonu s praktičností a stylem. Tento model je vybaven hybridním systémem, který kombinuje benzínový motor s elektromotorem, což umožňuje úspornou jízdu a nižší emise. Yaris Hybrid je známý svou spolehlivostí, pohodlným interiérem a moderními technologiemi. Vozidlo nabízí dostatek prostoru pro cestující i zavazadla, což ho činí ideálním pro každodenní použití ve městě. Jeho kompaktní rozměry usnadňují parkování a manévrování v úzkých uličkách.
Schéma pojistkové skříňky Toyota Yaris Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Yaris Hybrid, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o její konfiguraci a funkci.
