Toyota Aygo AB40 (2014-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Aygo AB40 (2014–2021), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Aygo AB40 – schéma pojistkové skříňky
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Aygo AB40 je pojistka 11 v pojistkové skříňce na přístrojové desce.

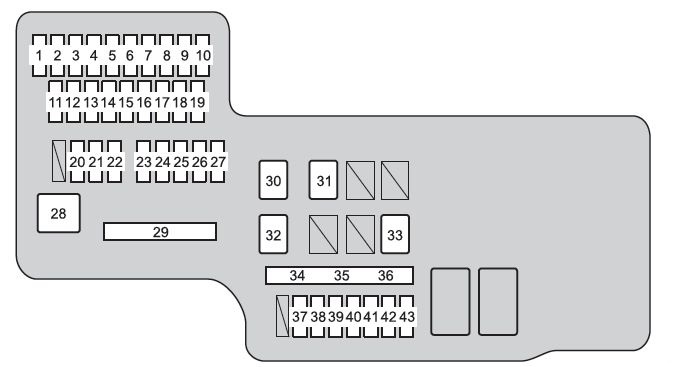

Motorový prostor
| Pojistka | Amp[A] | Popis | |
| 1 | H-LP RH-LO | 10 | Světlomet pravý (tlumené světlo) |
| 2 | H-LP LH-LO | 10 | Světlomet levý (tlumené světlo);
Manuální nastavení orientace světlometů. |
| 3 | H-LP RH-HI | 7,5 | Světlomet pravý (dálkové světlo) |
| 4 | H-LP LH-HI | 7,5 | Světlomet levý (dálkové světlo);
Směrovky a měřidla. |
| 5 | EFI NO.3*1 | 15 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 6 | EFI NO.4*1 | 7,5 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 7 | EFI NO.5*1 | 15 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 8 | RDI NO.2*1 | 7,5 | Elektrický chladicí ventilátor |
| 9 | A / C COMP | 7,5 | Systém klimatizace |
| 10 | IG2 NO.3*2 | 7,5 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva; Brzdová světla; Brzdové světlo umístěné nahoře. |
| 11 | DOME | 5 | Vnitřní osvětlení;
Osvětlení zavazadlového prostoru. |
| 12 | HAZ | 10 | Směrovky;
Výstražná světla; Směrovky a měřidla. |
| 13 | HORN | 10 | Klakson |
| 14 | D / C CUT | 30 | ECU-B č. 1, ECU-B č. 2, ECU-B č. 3 |
| 15 | ECU-B NO.4*2 | 7,5 | Manuální převodovka s více režimy |
| 16 | AM2 NO.2 | 7,5 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 17 | AM2 NO.3 | 7,5 | Systém inteligentního přístupu a startování |
| 18 | ICS * 2 | 7,5 | Systém nabíjení |
| 19 | EFI-MAIN * 1 | 25 | EFI NR 3, EFI NR 4,
EFI NR 5, RDI NR 2. |
| 20 | ST | 30 | Systém startování |
| 21 | STRG LOCK | 7,5 | Systém uzamčení řízení |
| 22 | H-LP-MAIN | 25 | H-LP RH-LO, H-LP LH-LO,
H-LP RH-HI, H-LP LH-HI. |
| 23 | WIPER-S*2 | 7,5 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 24 | STA | 7,5 | Vstřikování paliva multipoint;
Systém vstřikování paliva sekvenčně multipoint; Systém startování; Manuální převodovka s více režimy; Systém Stop & Start. |
| 25 | ECU-B Č.3 | 15 | Audio systém, systém přístupu a inteligentního startování |
| 26 | ECU-B Č.1 | 7,5 | Odometer a měřidla |
| 27 | ECU-B Č.2 | 7,5 | Systém kontroly stability vozidla |
| 28 | J / B | 60 | Pojistková skříňka přístrojové desky |
| 29 | ALT * 2 | 125 | DEF, S / HTR Z / P, S / HTR Z / L,
CANVAS TOP, ABS č. 1, ABS č. 2, RDI č. 1, FOG FR, DRL. |
| 30 | AMT * 3 | 50 | Manuální převodovka s více režimy |
| BBC * 4 | 40 | Systém Stop & Start | |
| 31 | EPS | 50 | Systém elektrické asistence řízení |
| 32 | RDI Č.1 | 50 * 1 | Elektrický chladicí ventilátor |
| 30 * 5 | |||
| 40 * 5 | |||
| 33 | ABS Č.1 | 50 | Systém antiblokování;
Systém kontroly stability vozidla. |
| 34 | SPARE | 10 | Rezervní pojistka |
| 35 | SPARE | 20 | Rezervní pojistka |
| 36 | SPARE | 30 | Rezervní pojistka |
| 37 | DEF | 20 | Odmrazovač zadního skla;
Odmrazovač vnějšího zrcátka. |
| 38 | ABS Č.2 | 30 | Systém antiblokování;
Systém kontroly stability vozidla. |
| 39 | FOG FR | 7,5 | Přední mlhová světla;
Směrovky a měřidla. |
| 40 | DRL | 7,5 | Denní světla |
| 41 | S / HTR Z / P | 15 | Vyhřívání sedadel (pravá strana) |
| 42 | CANVAS TOP | 20 | Skládací měkká střecha |
| 43 | S / HTR Z / L | 15 | Vyhřívání sedadel (levá strana) |
| * 1: Motor HM01 * 2: Motor 1KR * 3: Vozidla s manuální převodovkou s více režimy * 4: Vozidla se systémem Stop & Start * 5: Nahradit pojistku identickou s originálem |
|||
Pojistková skříňka

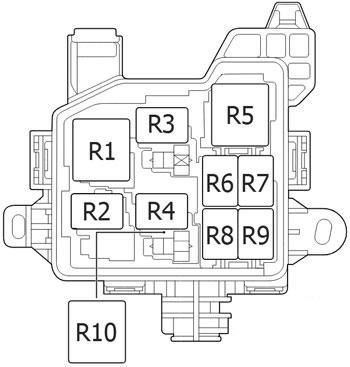

Pojistková skříňka motorového prostoru
| Číslo | Relé |
|---|---|
| R1 | Světlomet (H-LP) |
| R2 | Od května 2015: brzdové světlo (STOP LP) |
| R3 | Stmívač (DIM) |
| R4 | Normální: elektrický chladicí ventilátor (FAN NO.1) |
| R5 | Manuální převodovka s více režimy (MMT) |
| R6 | Přední mlhové světlo (FR FOG) |
| R7 | Klakson |
| R8 | Systém denního svícení (DRL) |
| R9 | Spojka kompresoru klimatizace (MG CLUTCH) |
| R10 | Tropic: elektrický chladicí ventilátor (FAN NO.1) |

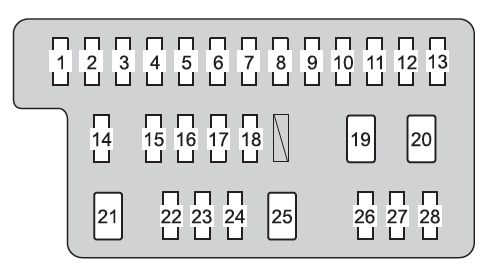

Přístrojová deska na straně řidiče
| Pojistka | Ampery [A] | Popis | |
| 1 | IG1 NO.2 | 5 | Osvětlení couvání;
Vícebodové vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Audio systém; Systém kontroly stability vozidla. |
| 2 | WASHER | 15 | Stříkací tryska předního skla;
Stříkací tryska zadního skla. |
| 3 | ECU-IG NO.1 | 5 | Hlavní ECU karoserie;
Ukazatele a měřidla; Systém klimatizace; Odmrazovač zadního skla; Odmrazovače vnějšího zrcátka; Vyhřívání sedadel; Audio systém Systém PCS. |
| 4 | ECU-IG NO.2 | 5 | Systém elektrické asistence řízení;
Systém Stop & Start. |
| 5 | WIPER RR | 15 | Stěrač zadního skla |
| 6 | IG1 NO.1 | 5 | Elektrický chladicí ventilátor;
Systém proti zablokování; Systém kontroly stability vozidla. |
| 7 | WIPER | 25 | Stěrač předního skla |
| 8 | MIR HTR | 10 | Odmrazovače vnějšího zrcátka |
| 9 | P / OUTLET | 15 | Napájecí zásuvka;
Zapalovač cigaret. |
| 10 | ECU-ACC | 7,5 | Vnější zrcátka;
Audio systém; Systém Stop & Start; Ukazatele a měřidla. |
| 11 | IG2 NO.2 | 5 | Systém blokování řízení;
Vícebodové vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva; Manuální převodovka s více režimy. |
| 12 | A/BAG | 7,5 | Systém airbagů SRS |
| 13 | METER | 5 | Odometer a měřidla;
Systém Stop & Start. |
| 14 | IG2 NO.1 | 15 * 1 | Vícebodové vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém vstřikování paliva; Brzdová světla. |
| 7,5 * 2 | |||
| 15 | EFI Č.1 | 7,5 * 1 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva; Systém Stop & Start. |
| 10 * 2 | |||
| 16 | OBD | 7,5 | Systém palubní diagnostiky |
| 17 | STOP | 10 | Světla stop;
Světlo stop umístěné nahoře; Vícebodové vstřikování paliva; Systém vícebodového sekvenčního vstřikování paliva; Systém proti zablokování; Systém kontroly stability vozidla; Manuální převodovka s více režimy; Systém inteligentního přístupu a startování. |
| 18 | TAIL | 10 | Světla polohy;
Osvětlení evidenčního čísla; Světlomet mlhových světel vzadu; Mlhová světla vpředu; Zadní světla; Podsvícení spínačů; Vícebodové vstřikování paliva; Systém vícebodového sekvenčního vstřikování paliva; Ukazatele a měřidla; Audio systém. |
| 19 | HTR | 40 | Systém klimatizace |
| 20 | AM1 | 40 | HTR, OBD, A / C, TAIL, FOG RR, STOP,
P / W, DVEŘE F / L, DVEŘE F / R |
| 21 | AM2 Č.1 | 30 | EFI NR 2, EFI-HLAVNÍ, D / L |
| 22 | EFI Č.2*1 | 7,5 | Vícebodové vstřikování paliva;
Systém vícebodového sekvenčního vstřikování paliva. |
| 23 | EFI-HLAVNÍ * 1 | 20 | EFI č. 1;
Vícebodové vstřikování paliva; Systém vícebodového sekvenčního vstřikování paliva; Čerpadlo paliva. |
| 24 | D / L | 25 | Hlavní jednotka ECU;
Systém uzamykání dveří. |
| 25 | P / W | 30 | Elektrická okna |
| 26 | DVEŘE F/R*3 | 25 | Elektrická okna |
| DVEŘE F/L*4 | |||
| 27 | A / C | 10 | Systém klimatizace |
| 28 | FOG RR | 5 | Světlomet mlhových světel vzadu |
| * 1: Motor 1KR * 2: Motor HM01 * 3: Vozidla s volantem nalevo * 4: Vozidla s volantem napravo |
|||
Pojistková skříňka
| Číslo | Relé |
|---|---|
| R1 | Zapalování (IG1) |
| R2 | bez systému Entry & Start: Startování (ST CUT) se systémem Entry & Start: Zapalování (IG2) |
| R3 | Zadní světla (TAIL) |
| R4 | Odmrazovač zadního skla (RR DEF) |
O Toyota Aygo AB40 (2014-2021)
Toyota Aygo AB40, vyráběná v letech 2014 až 2021, je kompaktní městské vozidlo, které si získalo oblibu díky svému modernímu designu a efektivní spotřebě paliva. Tento model je vybaven benzínovým motorem o objemu 1,0 litru, který poskytuje dostatečný výkon pro městskou jízdu. Aygo je známé svou spolehlivostí a nízkými provozními náklady, což ho činí ideální volbou pro mladé řidiče a městské obyvatele. Interiér je navržen s důrazem na praktičnost a pohodlí, přičemž nabízí dostatek prostoru pro pasažéry i zavazadla.
Schéma pojistkové skříňky Toyota Aygo AB40
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Aygo AB40, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít k dispozici přesné informace o jejím uspořádání.
