Toyota Aygo AB10 (2005-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Aygo AB10 (2005–2014), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Toyota Aygo AB10 (2005-2011) – schéma pojistky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Aygo AB10 (2005-2011) je pojistka 27 v panelu pojistek na přístrojové desce (zadní část).

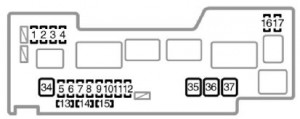

Panel pojistek v motorovém prostoru (horní část)

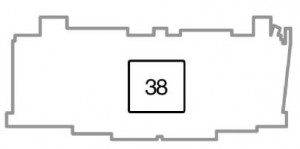

Panel pojistek v motorovém prostoru (zadní část)

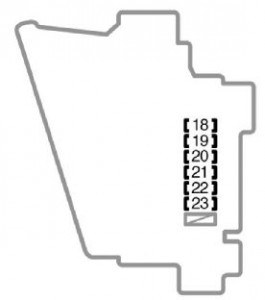

Panel pojistek na přístrojové desce (levá strana)
Panel pojistek na přístrojové desce (pravá strana)

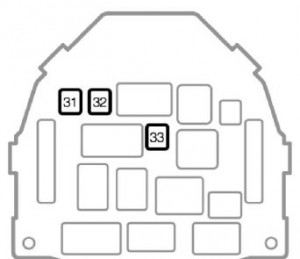

Panel pojistek na přístrojové desce (zadní část)
Pojistky (typ A)
| Pojistka | Amp [A] | Popis | |
| 1 | H-LP RH (HI) | 10 (se systémem denního svícení) | Světlomety vpravo |
| 2 | H-LP LH (HI) | 10 (se systémem denního svícení) | Světlomety;
Směrovky a měřidla na levé straně. |
| 3 | H − LP RH (LO) | 10 (se systémem denního svícení) | Světlomety vpravo |
| 4 | H − LP LH (LO) | 10 (se systémem denního svícení) | Světlomety, směrovky a měřidla na levé straně |
| 5 | DIMMER | 20 (se systémem denního svícení) | Pojistky „H-LP LH (HI)“, „H-LP RH (HI)“,
„H-LP LH (LO)“, „H-LP RH (LO)“; Systém denního svícení. |
| H − LP LH | 10 (bez systému denního svícení) | Světlomety vlevo | |
| 6 | ABS NR 2 | 25 (bez systému kontroly stability vozidla) | Systém proti zablokování a
systém kontroly stability vozidla. |
| VSC NR 2 | 30 (se systémem kontroly stability vozidla) | Systém proti zablokování a
systém kontroly stability vozidla. |
|
| 7 | AM2 | 30 | Systém startování, pojistky „IG1“, „IG2“, „STA“ |
| 8 | HAZARD | 10 | Směrovky, nouzová světla;
Směrovky a měřidla. |
| 9 | H − LP RH | 10 (bez systému denního svícení) | Světlomety vpravo |
| 10 | DOME | 15 | Směrovky a měřidla;
Vnitřní osvětlení; Audio systém; Otáčkoměr. |
| 11 | EFI | 15 | Elektrický ventilátor chlazení;
Systém vícebodového vstřikování paliva; Systém sekvenčního vícebodového vstřikování paliva. |
| 12 | HORN | 10 | Klakson |
| 13 | SPARE | 7,5 | Náhradní pojistka |
| 14 | SPARE | 10 | Pojistka rezervní |
| 15 | SPARE | 15 | Pojistka rezervní |
| 16 | STA | 7,5 | Manuální převodovka vícestupňová;
Systém vstřikování paliva multipoint; Systém vstřikování paliva sekvenční multipoint. |
| 17 | EFI NO.2 | 7,5 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenční multipoint; Manuální převodovka vícestupňová. |
| 18 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Antiblokovací systém; Manuální převodovka vícestupňová. |
| 19 | D / L | 25 | Systém zamykání dveří;
Systém bezdrátového dálkového ovládání. |
| 20 | DEF | 20 | Odmlžovač zadního okna |
| 21 | TAIL | 7,5 | Systém denního svícení;
Zadní světla; Osvětlení registrační značky; Světla na pozici; Systém kontroly úrovně předních světlometů; Osvětlení přístrojové desky. |
| 22 | OBD | 7,5 | Systém diagnostiky palubního počítače |
| 23 | ECU − B | 7,5 | Multifunkční manuální převodovka;
Systém denního svícení; Systém kontroly stability vozidla; Ukazatele a měřidla; Zadní mlhové světlo. |
| 24 | ECU-IG | 7,5 | Antiblokovací systém;
Systém kontroly stability vozidla; Elektrický posilovač řízení; Elektrický chladicí ventilátor. |
| 25 | BACK UP | 10 | Světla couvání;
Elektrické zamykání; Systém bezdrátového dálkového ovládání; Elektrická okna; Odmlžovač zadního okna; Rychloměr; Systém klimatizace; Systém topení. |
| 26 | WIP | 20 | Stěrač a ostřikovač čelního skla;
Stěrač a ostřikovač zadního okna. |
| 27 | ACC | 15 | Napájecí zásuvka;
Audio systém. |
| 28 | IG1 | 7,5 | Stěrač a ostřikovač čelního skla;
Stěrač a ostřikovač zadního okna; Antiblokovací systém; Elektrický posilovač řízení; Elektrický chladicí ventilátor; Světla couvání; Elektrické zamykání dveří; Systém bezdrátového dálkového ovládání; Elektrická okna; Odmlžovač zadního okna; Rychloměr; Systém klimatizace; Systém topení. |
| 29 | IG2 | 15 | Systém vstřikování paliva multipoint;
Systém vstřikování paliva sekvenční multipoint; Systém airbagů SRS; Ukazatele a měřidla; Systém denního svícení; Manuální převodovka vícestupňová. |
| 30 | A/C | 7,5 | Klimatizace;
Elektrický ohřívač. |
Pojistky (typ B)
| Pojistka | Amp [A] | Popis | |
| 31 | AM1 | 40 | Pojistky „ACC“, „WIP“,
„ECU-IG“, „BACK UP“ |
| 32 | PWR | 30 | Elektrická okna |
| 33 | HTR | 40 | Topný systém;
Klimatizace; Pojistka „A / C“. |
| 34 | AMT | 50 | Manuální vícestupňová převodovka |
| 35 | RADIÁTOR | 30 * | Elektrický chladicí ventilátor |
| 40 * | |||
| 36 | ABS Č.1 | 40 (bez systému kontroly stability vozidla) | Systém proti zablokování a
systém kontroly stability vozidla. |
| VSC Č.1 | 50 (se systémem kontroly stability vozidla) | Systém proti zablokování a
systém kontroly stability vozidla. |
|
| 37 | EMPS | 50 | Elektrický systém
posilovače řízení. |
| ∗: Vyměnit pojistku za identickou s původní | |||
Pojistka (typ C)
| Pojistka | Hodnocení v ampérech [A] | Popis | |
| 38 | ALTERNÁTOR | 120 | Systém nabíjení, „EPS“, „ABS (bez systému kontroly stability vozidla)“,
„VSC (systém kontroly stability vozidla)“, „RADIÁTOR“, „AM1“, „HTR“, „PWR“, „D / L“ Pojistky, „DEF“, „TAIL“, „STOP“, „OBD“, „ECU-B“. |
Toyota Aygo AB10 (2012-2014) – schéma pojistky
Rok výroby: 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Aygo AB10 (2012-2014) je pojistka 4 v pojistkové skříňce v prostoru pro cestující na přístrojové desce (světlá strana).
Pojistková skříňka v motorovém prostoru (horní strana)
| Č. | Amperi [A] | Popis | |
| 1 | DRL | 5 | Denní světla |
| 2 | FOG FR | 20 | Přední mlhová světla |
| 3 | H-LP LH | 10 | Levé světlomety |
| 4 | H-LP RH | 10 | Pravé světlomety |
| 5 | STA | 7,5 | Manuální převod s více režimy;
Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva. |
| 6 | EFI NO.2 | 7,5 | Vícebodový systém vstřikování paliva;
Sekvenční vícebodový systém vstřikování paliva; Manuální převod s více režimy. |
| 7 | MET | 5 | Odometer a měřidla |
| 8 | SUB-LP | 30 | Pojistky DRL;
FOG FR. |
| 9 | ABS NO.2*1 | 25 | Systém prevence zablokování kol |
| VSC NO.2*2 | 30 | Systém proti zablokování a
systém kontroly stability vozidla. |
|
| 10 | AM2 | 30 | Systém startování;
Pojistky IG1, IG2, STA. |
| 11 | HAZARD | 10 | Směrovky;
Havarijní světla; Směrovky a měřidla. |
| 12 | H-LP HLAVNÍ | 20 | Pojistky H-LP L, H-LP P |
| 13 | DOME | 15 | Směrovky a měřicí přístroje;
Vnitřní osvětlení; Audio systém; Odometer. |
| 14 | EFI | 15 | Elektrický chladicí ventilátor;
Vícebodový systém vstřikování paliva; Sekvenční vícebodový systém vstřikování paliva. |
| 15 | HORN | 10 | Klakson |
| 16 | SPARE | 7,5 | Rezervní pojistka |
| 17 | SPARE | 10 | Rezervní pojistka |
| 18 | SPARE | 15 | Rezervní pojistka |
| 19 | AMT | 50 | Manuální převodovka s více režimy |
| 20 | RADIÁTOR | 30 A * 3 | Elektrický chladicí ventilátor |
| 40 A * 3 | |||
| 21 | ABS * 1 | 40 | Systém prevence zablokování kol |
| VSC * 2 | 50 | Systém proti zablokování a
systém kontroly stability vozidla. |
|
| 22 | EMPS | 50 | Systém elektrické asistence řízení |
* 1: Vozidla bez systému VSC
* 2: Vozidla se systémem VSC
* 3: Vyměnit pojistku za identickou s originální

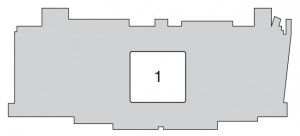

Pojistková skříňka v motorovém prostoru (zadní)
| Č. | Amperi [A] | Popis | |
| 1 | ALTERNATR | 120 | Systém nabíjení,
EMPS, ABS, VSC, RADIÁTOR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, pojistky ECU-B. |
Panel pojistek v zóně pro cestující (přístrojová deska – pravá strana)
| Číslo | Amperi [A] | Popis | |
| 1 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Systém proti zablokování; Manuální převodovka s více režimy. |
| 2 | D/L | 25 | Systém elektrického zamykání;
Systém bezdrátového dálkového ovládání. |
| 3 | DEF | 20 | Odmlžovač zadního okna |
| 4 | TAIL | 7,5 | Systém denních světel;
Zadní světla; Osvětlení registrační značky; Světla na pozici; Systém kontroly úrovně předních světlometů; Osvětlení přístrojové desky. |
| 5 | OBD | 7,5 | Systém diagnostiky na palubě |
| 6 | ECU-B | 7,5 | Manuální převodovka s více režimy;
Systém denních světel; Systém kontroly stability vozidla; Ukazatele a měřidla; Zadní brzdové světlo. |
Panel pojistek v zóně pro cestující (přístrojová deska – pravá strana)
| Číslo | Amperi [A] | Popis | |
| 1 | ECU-IG | 7,5 | Systém proti zablokování;
Systém kontroly stability vozidla; Elektrická asistence řízení; Elektrický chladicí ventilátor. |
| 2 | BACK UP | 10 | Výstražná světla;
Systém elektrického zamykání; Bezdrátový dálkový ovladač; Elektrická okna; Odmlžovač zadního okna; Odometer; Systém klimatizace; Systém topení. |
| 3 | WIP | 20 | Stěrač a ostřikovač předního skla;
Stěrač a ostřikovač zadního okna. |
| 4 | ACC | 15 | Napájecí zásuvka;
Zapalovač cigaret; Audio systém. |
| 5 | IG1 | 7,5 | Stěrač a ostřikovač předního skla;
Stěrač a ostřikovač zadního okna; Systém proti zablokování; Elektrická asistence řízení; Elektrický chladicí ventilátor; Výstražná světla; Systém elektrického zamykání; Bezdrátový dálkový ovladač; Elektrická okna; Odmlžovač zadního okna; Odometer; Klimatizace; Topení. |
| 6 | IG2 | 15 | Systém vícebodového vstřikování paliva;
Systém sekvenčního vícebodového vstřikování paliva; Systém airbagů SRS; Ukazatele a měřidla; Systém denních světel; Manuální převodovka s více režimy. |
| 7 | A/C | 7,5 | Klimatizace;
Elektrické topení. |
Panel pojistek v zóně pro cestující (přístrojová deska – zadní)
| Číslo | Amperi [A] | Popis | |
| 1 | AM1 | 40 | Pojistky ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Elektrická okna |
| 3 | HTR | 40 | Systém topení,
Systém klimatizace, Pojistka klimatizace. |
O Toyota Aygo AB10 (2005-2014)
Toyota Aygo AB10, vyráběná v letech 2005 až 2014, je kompaktní městské vozidlo, které si získalo popularitu díky své spolehlivosti a úspornosti. Tento model je výsledkem spolupráce mezi Toyotou, Peugeotem a Citroënem, přičemž všechny tři značky nabízely podobná vozidla s mírnými rozdíly v designu. Aygo je vybaveno benzínovým motorem o objemu 1,0 litru, který poskytuje dostatečný výkon pro městskou jízdu a zároveň udržuje nízkou spotřebu paliva. Vozidlo je známé svou kompaktní velikostí, což usnadňuje parkování a manévrování v úzkých městských uličkách.
Schéma pojistkové skříňky Toyota Aygo AB10
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Aygo AB10, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a také v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických součástí. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti elektrického systému vašeho vozidla.
