Toyota Auris Hybrid (2011-2012) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Toyota Auris Hybrid (2011–2012), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Toyota Auris Hybrid (2011-2012) – Pojistkové schéma
Rok výroby: 2011, 2012.
Pojistka zapalovače cigaret (zásuvka napájení) v Toyota Auris Hybrid (2011-2012) je pojistka 2 a 27 v pojistkové skříňce na přístrojové desce.

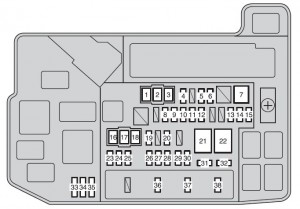

Motorový prostor
| Pojistka | Amp [A] | Popis | |
| 1 | HTR | 50 | Systém klimatizace |
| 2 | RDI | 30 | Elektrický chladicí ventilátor |
| 3 | CDS | 30 | Elektrický chladicí ventilátor |
| 4 | DRL | 7,5 | Denní světla |
| 5 | ENG W / P | 30 | Chladicí systém |
| 6 | ABS MAIN NO.2 |
7,5 | Brzdový systém |
| 7 | H-LP CLN | 30 | Prostředek na čištění světlometů |
| 8 | IGCT | 30 | IGCT č. 2;
IGCT č. 3; PCU. |
| 9 | DC / DC-S | 5 | Invertor a konvertor |
| 10 | P CON MAIN | 7,5 | Systém kontroly polohy P. |
| 11 | AM2 | 7,5 | Hybridní systém |
| 12 | ECU-B2 | 10 | Systém klimatizace;
Inteligentní přístupový a startovací systém; Startování tlačítkem; Elektrická okna. |
| 13 | TURN & HAZ | 10 | Zapněte světla signalizace |
| 14 | ETCS | 10 | Víceportový systém vstřikování paliva;
Sekvenční víceportové vstřikování paliva. |
| 15 | ABS MAIN NO.1 |
20 | Brzdový systém |
| 16 | P / I 2 | 40 | Klaksón;
Levý světlomet (dálková světla); Pravý světlomet (dálková světla); Osvětlení couvání; Dotyková obrazovka; Automatické zrcátko proti oslnění; Asistent parkování Toyota. |
| 17 | ABS MTR 1 | 30 | Brzdový systém |
| 18 | ABS MTR 2 | 30 | Brzdový systém |
| 19 | H-LP HI MAIN | 20 | H-LP LH HI, H-LP RH HI |
| 20 | P CON MTR | 30 | Schéma kontroly polohy P. |
| 21 | P / I 1 | 60 | EFI MAIN, BATT FAN, IG2 |
| 22 | EPS | 60 | Elektrický posilovač řízení |
| 23 | PCU | 10 | Hybridní systém |
| 24 | IGCT NO.2 | 10 | Hybridní systém;
Schéma kontroly polohy P; Hybridní baterie. |
| 25 | MIR HTR | 10 | Odmlžovače zrcátek;
Zrcátka. |
| 26 | RAD NO.1 | 15 | Audio systém;
Dotyková obrazovka. |
| 27 | DOME | 10 | Vnitřní osvětlení;
Osobní osvětlení; Osvětlení pro hosty; Inteligentní přístupový a startovací systém; Osvětlení zavazadlového prostoru. |
| 28 | ECU-B | 10 | Odometer a měřicí přístroje;
Systém kontroly stability vozidla; Hlavní jednotka ECU. |
| 29 | H-LP LH HI | 10 | Levý světlomet (dálkové světlo) |
| 30 | H-LP RH HI | 10 | Pravý světlomet (dálkové světlo) |
| 31 | EFI NO.2 | 10 | Systém víceportového vstřikování paliva;
Sekvenční víceportové vstřikování paliva. |
| 32 | IGCT NO.3 | 10 | Chladicí systém |
| 33 | SPARE | 30 | Náhradní pojistka |
| 34 | SPARE | 10 | Náhradní pojistka |
| 35 | SPARE | 7,5 | Náhradní pojistka |
| 36 | EFI MAIN | 20 | Systém víceportového vstřikování paliva;
Sekvenční víceportové vstřikování paliva; EFI č. 2; Chladicí systém. |
| 37 | BATT FAN | 10 | Ventilátor chlazení hybridní baterie |
| 38 | IG2 | 15 | Systém víceportového vstřikování paliva;
Sekvenční víceportové vstřikování paliva; Systém startování; IGN; MET; Hybridní systém. |

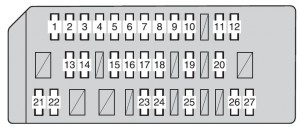

Přístrojová deska
| Pojistka | Amp [A] | Popis | |
| 1 | TAIL | 10 | Přední a zadní poziční světla;
Osvětlení registrační značky; Zadní mlhové světlo; Přední mlhová světla; Manuální nastavení orientace světlometů. |
| 2 | PANEL | 7,5 | Audio systém;
Dotyková obrazovka; Zapalovač cigaret; Osvětlení odkládací schránky; Senzor asistence při parkování Toyota; Osvětlení tlačítek. |
| 3 | IGN | 7,5 | Systém airbagů SRS;
Systém víceportového vstřikování paliva; Víceportové sekvenční vstřikování paliva; Inteligentní přístupový a startovací systém; Startování tlačítkem; Brzdový systém; Hybridní systém. |
| 4 | MET | 7,5 | Odometer a měřicí přístroje |
| 5 | WASHER RR | 10 | Stříkací systém zadního okna |
| 6 | WIP | 25 | Přední stěrače;
Senzor deště. |
| 7 | RR WIP | 15 | Zadní stěrač |
| 8 | WASHER FR | 15 | Stříkací systém předního skla |
| 9 | HTR-IG | 10 | Systém klimatizace |
| 10 | GAUGE | 10 | Klaksón;
Levý světlomet (tlumená světla); Pravý světlomet (tlumená světla); Osvětlení couvacího světla; Dotyková obrazovka; Automatické zrcátko proti oslnění; Asistent parkování Toyota. |
| 11 | ECU-IG NO.2 | 10 | Systém klimatizace;
Směrovky; Automatické zrcátko proti oslnění; Systém zadního monitorování; Otevíratelná střecha; Senzor asistence při parkování Toyota; Brzdový systém. |
| 12 | ECU-IG NO.1 | 10 | ECU hlavní karoserie;
Elektrické chladicí ventilátory; Automatický systém nastavení světlometů; Elektrický posilovač řízení; Přední stěrače se senzorem deště; Čištění světlometů; Systém kontroly stability vozidla. |
| 13 | DOOR RL | 20 | Elektrická okna |
| 14 | DVEŘE ZAD | 20 | Elektrická okna |
| 15 | D ZP DVEŘE | 20 | Elektrická okna |
| 16 | STŘECHA | 20 | Otevíratelná střecha |
| 17 | P ZP DVEŘE | 20 | Elektrická okna |
| 18 | STOP | 10 | Brzdová světla;
Vysoké brzdové světlo; Brzdový systém; Hybridní systém. |
| 19 | ZADNÍ MLH | 7,5 | Zadní mlhové světlo |
| 20 | OBD | 7,5 | Systém palubní diagnostiky |
| 21 | PŘEDNÍ MLH | 15 | Přední mlhové světlomety |
| 22 | DBL ZAM | 25 | Systém víceportového vstřikování paliva;
Sekvenční víceportové vstřikování paliva. |
| 23 | DVEŘE Č.1 | 25 | Elektrické zamykání dveří |
| 24 | SEDADLO HTR L | 10 | Vyhřívání sedadla |
| 25 | SEDADLO HTR P | 10 | Vyhřívání sedadla |
| 26 | ECU-ACC | 7,5 | Externí zrcátka;
Audio systém; Dotyková obrazovka. |
| 27 | CIG | 15 | Zapalovač cigaret;
Elektrická zásuvka. |
O Toyota Auris Hybrid (2011-2012)
Toyota Auris Hybrid z let 2011-2012 je kompaktní hatchback, který kombinuje efektivitu hybridního pohonu s praktičností každodenního používání. Tento model je vybaven hybridním systémem, který spojuje benzínový motor s elektromotorem, což umožňuje plynulou jízdu s nízkou spotřebou paliva a sníženými emisemi. Auris Hybrid nabízí pohodlný interiér, moderní technologie a spolehlivost, která je typická pro značku Toyota. Jeho design je elegantní a aerodynamický, což přispívá k celkové efektivitě vozidla.
Schéma pojistkové skříňky Toyota Auris Hybrid
Tato stránka zobrazuje schéma pojistkové skříňky pro Toyota Auris Hybrid, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V Toyota Auris Hybrid se pojistková skříňka nachází typicky pod přístrojovou deskou a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
