Kia Ceed JD (2013-2015) – pojistková skříňka

9 června, 2025 Martin Dvořák

Obsah

Kia Ceed (2013-2015) – schéma pojistkové skříně

Rok výroby: 2013, 2014, 2015.

Pojistka zapalovače cigaret (zásuvka napájení) v Kia Ceed je pojistka 8 v pojistkové skříni na přístrojové desce.

Panel pojistek přístrojové desky

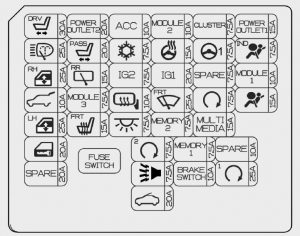

Detail panelu pojistek přístrojové desky s pojistkou zapalovače cigaret. — KIA Ceed – schéma pojistkové skříně – přístrojová deska

Č.	Ampéry [A]	Symbol	Název pojistky	Popis
1	30		P / SEAT DRV	4WAY: Spínač bederní opěrky řidiče; 6WAY: Manuální spínač sedadla řidiče; Modul IMS řidiče.
2	25		H/LP WASHER	Pojistková skříň relé ICM (relé ostřikovače světlometů)
3	25		P / WDW RH	Relé pravého okna; Modul bezpečnostního skla řidiče a spolujezdce; Modul bezpečnostního skla pravého zadního okna;
4	10		T/GATE OPEN	Relé zadního víka
5	25		P / WDW LH	Relé levého okna; Modul bezpečnostního skla řidiče a spolujezdce; Modul bezpečnostního skla levého zadního okna;
6	20		DR LOCK	Relé zamykání/odemykání dveří; Relé zámku.
7	20	SPARE	SPARE	–
8	20		POWER OUTLET 2	Zapalovač cigaret; Zásuvka napájení zadní.
9	20		P / SEAT ASS	Spínač bederní opěrky spolujezdce
10	15		RR WIPER	Pojistková skříň relé ICM (relé zadního stěrače); Motor zadního stěrače.
11	7,5		MODULE 3	Automatický senzor světla a foto; Páka AT (blokování převodovky); Bezpečnostní spínač.
12	15		S / HEATER FRT	Modul vyhřívání sedadla řidiče a spolujezdce
13	10	ACC	ACC	Hlavní jednotka A/V a navigace (W/O ISG); Audio (W/O ISG); DC-DC převodník (s ISG); Digitální hodiny; Modul řízení Smart Key; BCM; Spínač vnějšího zrcátka; Vnější zrcátko.
14	7,5		A / CON	Ionizátor palubní desky; Modul řízení klimatizace; Relé ventilátoru; Relé PTC.
15	7,5	IG2	IG2	Pojistková skříň relé ICM (relé ostřikovače světlometů); Senzor deště; BCM; Elektrochromatické zrcátko; Panoramatická střecha; Modul řízení klíčů; Modul vyhřívání sedadla spolujezdce; Modul vyhřívání sedadla řidiče.
16	10		HTD MIRR	Vnější zrcátko řidiče a spolujezdce; ECU; Modul řízení klimatizace.
17	7,5		INTERIOR LAMP	Lampička odkládací schránky; Lampička zavazadlového prostoru; Lampička sluneční clony; Lampička horní konzoly.
18	7,5		PDM 2	Modul řízení Smart Key; Spínač tlačítka Start/Stop.

19	7,5		B / HORN	Pojistková skříň relé ICM (relé klaksonu alarmu proti krádeži)
20	20		SUNROOF	Panoramatická střecha
21	10	MODULE 2	MODULE 2	Modul elektrické parkovací brzdy; DC-DC převodník (s ISG); Spínač zařízení pro vyrovnávání předních světlometů; Modul řízení klimatizace; Zadní senzor asistence při parkování; Modul řízení inteligentní asistence při parkování; Levý a pravý světlomet; Páka automatické převodovky; Centrální spínač Facia; Spínač dolního nárazníku; Modul vyhřívání sedadla řidiče a spolujezdce; Modul IMS řidiče.
22	15		HTD STRG	Vyhřívání volantu
23	20	IG1	IG1	Pojistková skříň a relé E/R (ECU4, LAMPÁDA B / UP, ABS3, POJISTKA TCU2)
24	25		WIPER	Relé stěrače; Pojistková skříň relé ICM (relé senzoru deště); Motor předního stěrače.
25	7,5	MEMORY 2	MEMORY 2	Modul imobilizéru (bez inteligentního klíče)
26	7,5	MEMORY 1	MEMORY 1	Zrcátko vnější řidiče a spolujezdce (sklopné); Vnější rukojeť inteligentního klíče řidiče a spolujezdce; Modul IMS řidiče; Centrální spínač; Přístrojová deska; Modul monitorování tlaku pneumatik; BCM; Modul řízení klimatizace; Pojistková skříň relé ICM (sklopení/vysunutí vnějšího zrcátka); Klíč zapalování ILL; Spínač upozornění na dveře; Spínač asistence při parkování vzadu; Datový konektor; Buzzer.
27	10		BRAKE SWITCH	Modul inteligentního řízení klíče; Spínač brzdového světla,
28	7,5	CLUSTER	CLUSTER	Přístrojová deska; Digitální hodinový stroj.
29	7,5		POWER STEERING	Jednotka EPS (asistence při řízení)
30	7,5	SPARE	SPARE	–
31	7,5		START	Relé startování, ECU; Spínač blokování zapalování; Spínač rozsahu motoru; TCU; Modul inteligentního řízení klíče.
32	15	MULTI MEDIA	MULTI MEDIA	Hlavní jednotka A / V a navigace (W / O ISG); Audio (W / O ISG); DC-DC převodník (s ISG); Digitální hodinový stroj.
33	10	ZAPASOWY	ZAPASOWY	–
34	25		PDM1	Modul řízení Smart Key
35	15	POWER OUTLET1	P/OUTLET 1	Přední zásuvka napájení
36	7,5		A / BAG IND	Přístrojová deska
37	10	MODULE 1	MODULE 1	BCM; Modul monitorování tlaku pneumatik; Páka AT; Audio; Modul adaptivního předního osvětlení; Modul LDWS.
38	15		A/BAG	Modul řízení SRS

Leggere KIA Carnival VQ (2006-2010) – pojistková skříňka

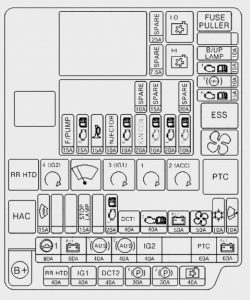

Panel pojistek v motorovém prostoru

Motor na benzín

Pojistka	Ampéry [A]	Symbol	Název pojistky	Popis
MULTI FUSE	80		POWER STEERING	Jednotka EPS (Asistence při řízení)
	60		B + 1	Pojistková skříň interní, IPS1 (H/LAMP HI LH,H/LAMP LOW LH, FRT TURN LH, POSITION LAMP LH), IPS2 (STATIC BENDING LAMP LH/RH, DRL LH/RH)
	40		ABS1	Modul kontroly ESC; Modul kontroly ABS.
	40		ABS2	Modul kontroly ESC; Modul kontroly ABS; Univerzální kontrolní konektor.
	40	IG2	IG2	Bez Smart Key: Spínač zapalování, RELÉ DI AVVIAMENTO Se Smart Key: IG2 RELÉ, RELÉ DI AVVIAMENTO
	60	PTC	PTC	Relé PTC
	60		B + 2	Pojistková skříň interní, IPS3 (H/LAMP HI RH,H/LAMP LOW RH, FRT TURN RH,POSITION LAMP RH), IPS4 (FRT FOG LAMP LH/RH, REAR TURN LH/RH), IPS5 (REAR FOG LAMP, INT TAIL LAMP)
FUSE	40	RR HTD	RR HTD	RELÉ RR HTD, RR HTD
	40	IG1	IG1	Bez Smart Key: Spínač zapalování Se Smart Key: RELÉ IG1, RELÉ ACC, POJISTKOVÁ SKŘÍŇ INTERNÍ (č. POJISTKY – 8/13/21/23/28/29/35/36/37/38)
	40	DCT2	DCT2	TCU (DCT)
	30		EPB1	Modul elektrické parkovací brzdy
	30		EPB2	Modul elektrické parkovací brzdy

40		C / FAN	C / FAN LO RELÉ, C / FAN HI RELÉ
15		DEICER	Pojistková skříň relé ICM (relé přední proti ledu)
15	STOP LAMP	STOP LAMP	Elektronické relé signálu zastavení; RELÉ HAC.
20		TCU1	TCU
40	DCT1	DCT1	TCU (DCT)
50		B + 3	Pojistková skříň interní (zařízení Autocut na únikový proud, č. pojistky – 6/19/20/17/32/26/25)
50		FAN	RELÉ VENTILÁTORU
10		A / CON	Modul řízení klimatizace
10		WIPER FRT	ECU, senzor deště
10	B/UP LAMP	B / UP LP	M / T: Spínač rezervního světla; A / T: Spínač rozsahu mostu motoru; TCU.
15		ECU4	Inteligentní modul řízení klíče; Modul imobilizéru; ECU.
10		ABS3	Modul řízení ESC; Modul řízení ABS; Senzor odchylky směru; HAC; RELÉ ESS.
15		TCU2	Spínač rozsahu mostu motoru; TCU;

Leggere Kia Ceed 3 CD (2018-2022) – pojistková skříňka

Symbol	Název relé	Typ
	RELÉ VENTILÁTORU CHLAZENÍ NÍZKÉHO	MICRO
	RELÉ VENTILÁTORU CHLAZENÍ VYSOKÉHO	MICRO
ES	RELÉ ESS	MICRO
	RELÉ VENTILÁTORU	MICRO
RR HTD	RELÉ OHŘÍVAČE ZADNÍHO SKLA	MICRO
	RELÉ IG2	MICRO
	RELÉ Tergicristallo FRT	MICRO
	RELÉ IG1	MICRO
	RELÉ STARTU	MICRO
	RELÉ ACC	MICRO
PTC	RELÉ PTC	MINI
HAC	RELÉ HAC	MICRO

Ampéry [A]	Symbol	Název pojistky	Název relé
15		F / PUMP	RELÉ PALIVOVÉHO ČERPADLA
15		ECU3	ECU
15		Clacson	Relé klaksonu
10	INJECTOR	INJECTOR	Injektor; ECU; Relé palivového čerpadla.
10		ECU2	ECU
20	IGN COIL	IGN COIL	Zapalování # 1 / # 2 / # 3 / # 4; Kondenzátor.
10		SENSOR2	Pojistková skříň a relé E / R (RELÉ NÍZKÉHO CHLAZENÍ); Ventil kontroly oleje # 1 / # 2.
20		ECU1	ECU
10		SENSOR1	Senzor kyslíku (vysoký/nízký); Elektromagnetický ventil s variabilním zatížením; Elektromagnetický ventil pro kontrolu vypouštění.

Naftový motor

Panel pojistek naftového motoru s elektromagnetickým ventilem pro kontrolu vypouštění. — KIA Ceed – schéma pojistkové skříně – motorový prostor (naftový)

Pojistka	Ampéry [A]	Symbol	Název pojistky	Popis
MULTI POJISTKA	80		ASISTENCE PŘI OTOČENÍ	Jednotka EPS
	60		B + 1	Pojistková skříň vnitřní, IPS1 (H/LAMP HI LH,H/LAMP LOW LH, FRT TURN LH, POLOHA LAMP LH), IPS2 (STATICKÉ OHÝBÁNÍ LAMPY LH/RH, DRL LH/RH)
	40		ABS1	Modul řízení ESC; Modul řízení ABS.
	40		ABS2	Modul řízení ESC; Modul řízení ABS; Univerzální kontrolní konektor.
	40	IG2	IG2	Bez Smart Key: Spínač zapalování, RELÉ STARTU; Se Smart Key: IG2 RELÉ, RELÉ STARTU.
	60		B + 2	Pojistková skříň vnitřní, IPS3 (H/LAMP HI RH,H/LAMP LOW RH, FRT TURN RH,POLOHA LAMP RH), IPS4 (FRT FOG LAMP LH/RH, ZADNÍ OTOČNÁ LH/RH), IPS5 (ZADNÍ MLHOVÉ SVĚTLO, INT TAIL LAMP)
POJISTKA	40	RR HTD	RR HTD	RELÉ RR HTD, RR HTD
	40	IG1	IG1	Bez Smart Key: Spínač zapalování Se Smart Key: RELÉ IG1, RELÉ ACC, POJISTKOVÁ SKŘÍŇ VNITŘNÍ (č. pojistky – 38/36/21/37/23/29/28, č. pojistky – 13/8/35)
	30		EPB1	Modul elektrické parkovací brzdy
	30		EPB2	Modul elektrické parkovací brzdy
	50		C / FAN	C / FAN LO RELÉ, C / FAN HI RELÉ

15		DEICER	Pojistková skříň relé ICM (relé přední proti ledu)
15	STOP LAMP	STOP LAMP	Elektronické relé signálu zastavení; RELÉ HAC.
20		TCU1	TCU
40		FUEL HEATER	Relé vytápění paliva
40		EMS	Pojistková skříň EMS (č. pojistky – 1/2/3/4/5/6/7/8/9)
50		B + 3	Pojistková skříň vnitřní (zařízení Autocut na únikový proud, č. pojistky – 6/19/20/17/32/26/25)
50		BLOWER	Relé ventilátoru
10		A / CON	Modul řízení klimatizace
10		WIPER FRT	ECU, senzor deště
10	LAMPA B / UP	B / UP LP	M / T: Spínač rezervního světla; A / T: Spínač rozsahu mostu motoru; TCU.
15		ECU4	Inteligentní modul řízení klíče; Modul imobilizéru; ECU.
10		ABS3	Modul řízení ESC; Modul řízení ABS; Senzor odchylky směru; HAC; Relé ESS.
15		TCU2	Spínač rozsahu mostu motoru; TCU.

Leggere KIA Carens (UN) (2006-2013) – pojistková skříňka

Symbol	Název relé	Typ
	RELÉ VENTILÁTORU CHLAZENÍ NÍZKÉHO	MICRO
	RELÉ VENTILÁTORU CHLAZENÍ VYSOKÉHO	MICRO
ES	RELÉ ESS	MICRO
	RELÉ VENTILÁTORU	MICRO
RR HTD	RELÉ OHŘÍVAČE ZADNÍHO SKLA	MICRO
	RELÉ IG2	MICRO
	RELÉ Tergicristallo FRT	MICRO
	RELÉ IG1	MICRO
	RELÉ NA START	MICRO
	RELÉ ACC	MICRO
	RELÉ OHŘÍVAČE PALIVA	MINI
HAC	RELÉ HAC	MICRO

Ampéry [A]	Symbol	Název pojistky	Název relé
15	SPARE	SPARE	–
15		HORN	Relé klaksonu
10		ECU2	ECU
20	SPARE	SPARE	–
10		SENSOR2	Pojistková skříň a relé E / R (RELÉ NÍZKÉ ÚROVNĚ VENTILÁTORU); Lambdová sonda (D4FB); Spínač světla brzdy.
20		ECU1	ECU
10		SENSOR1	Ovládací senzor VGT; Senzor polohy vačkového hřídele; Elektrický ventil EGR.

Pojistková skříň multipla (diesel)

Popis	Ampéry [A]	Popis
	80	Relé startování
PTC 1	50	Relé PTC 1
PTC 2	50	Relé PTC 2
PTC 3	50	Relé PTC 3

O Kia Ceed JD (2013-2015)

Kia Ceed JD, vyráběná v letech 2013 až 2015, je oblíbeným modelem mezi kompaktními vozidly. Tento automobil je známý svým moderním designem, prostorným interiérem a spolehlivým výkonem. Kia Ceed JD nabízí různé možnosti motorizace, včetně benzínových a naftových motorů, které poskytují vyvážený poměr mezi výkonem a spotřebou paliva. Díky pokročilým technologiím a bezpečnostním prvkům je tento model ideální volbou pro rodiny i jednotlivce, kteří hledají spolehlivé a komfortní vozidlo.

Schéma pojistkové skříně Kia Ceed JD

Tato stránka zobrazuje schéma pojistkové skříně pro model Kia Ceed JD, která je klíčová pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříň nachází typicky pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je nezbytná pro zajištění správného fungování všech elektrických zařízení ve vozidle.
