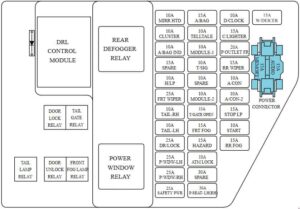

KIA Carens UN – schéma pojistkové skříňky – pojistková skříňka
Č.
Chráněný obvod
1
–
2
SEDADLO S OHŘEVEM
3
SVĚTLOMET ZADNÍ MLHOVÝ
4
SENZOR DEŠTĚ
5
ZRCÁTKO SKLÁDACÍ
6
DEFOGGER ČELNÍHO SKLA
7
HÁZARD
8
KLAKSON ANTIVANDALISMUS
9
ALARM ANTIVANDALISMUS
Pojistková skříňka v motorovém prostoru

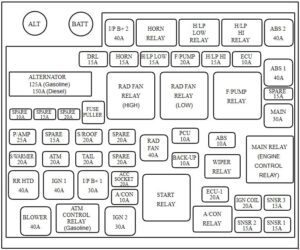

KIA Carens UN – schéma pojistkové skříňky – motorový prostor
Relé klaksonu
Relé světlometů (levá strana)
Relé světlometů (horní)
Relé chladicí nádrže (horní)
Relé chladicí nádrže (dolní)
Relé čerpadla paliva
Hlavní relé
Relé stěrače
Relé klimatizace
Relé startování
Relé zapalování
Relé ohřívače PTC č. 1
Relé ohřívače PTC č. 2
Relé ohřívače PTC č. 3
Relé ohřívače filtru paliva
KIA Carens UN – schéma pojistkové skříňky – motorový prostor
Pojistka
ZA
Chráněný obvod
ALTERNÁTOR
125
Benzín: generátor
150
Nafta: generátor
l / P B + 2
40
Pojistková skříňka l / P
ABS 2
40
Modul řízení ABS / ESP
ABS 1
40
Modul řízení ABS / ESP
VENTILÁTOR
40
Relé ventilátoru
RR HTD
40
Relé zadního vyhřívače
IGN 1
40
Spínač zapalování (ACC, IG1)
RAD FAN
40
Relé ventilátoru chladiče (NÍZKÉ) / (VYSOKÉ)
HLAVNÍ
30
Relé řízení motoru
IGN 2
30
Spínač zapalování (IG2, START), relé startování
l / P B + 1
30
Pojistková skříňka l / P
S / VYHŘÍVÁNÍ
20
Relé vyhřívání sedadla
PRESE ACC
20
Zásuvky napájení vzadu
bankomat
20
Relé řízení ATM
S / OTEVÍRATELNÁ STŘECHA
20
Modul řízení otevíratelné střechy
P / AMP
25
Amp
F / POMPA
20
Relé čerpadla paliva
COIL DI ACCENSIONE
20
Zapalování (benzín)
ECU-1
20
ECM
TAIL
20
Relé zadních světel
DRL
15
Modul řízení DRL
CLACSON
15
Relé klaksonu, relé klaksonu proti krádeži
BASSO H / LP
15
Relé světlometů (nízký)
H / LP ALTO
15
Relé světlometů (vysoký)
SNSR 1
15
D4EA: Modul řízení imobilizéru, senzor polohy vačkového hřídele, aktivátor regulace škrticí klapky D4FB: senzor polohy vačkového hřídele, modul řízení imobilizéru G4KA: senzor hmotnostního průtoku vzduchu, elektromagnetický ventil pro čištění nádrže, senzor polohy vačkového hřídele, senzor polohy klikového hřídele, aktivátor regulace volnoběhu, modul řízení imobilizéru, ventil pro kontrolu oleje G4FC: vstřikovač č. 1 ~ č. 4, modul řízení imobilizéru
SNSR 2
15
D4EA: Aktivátor EGR, relé čerpadla paliva, pojistková skříňka del konnettore fusibile ( RELÉ DELLE CANDOLINE, RELÉ DEL RISCALDATORE PTC # 1) D4FB: Aktivátor VGT, ventil pro regulaci tlaku paliva, relé čerpadla paliva, pojistková skříňka del konnettore fusibile ( RELÉ DELLE CANDOLINE , RELÉ DEL RISCALDATORE PTC # 1) ) G4KA: Relé čerpadla paliva, senzor kyslíku přední/zadní G4FC: Relé čerpadla paliva, aktivátor regulace volnoběhu, ventil pro kontrolu oleje
SNSR 3
15
D4EA: Relé klimatizace, sonda lambda, relé ventilátoru chladiče (vysoký / nízký ), spínač světel brzdových světel D4FB: spínač světel brzdových světel, solenoid obcházení chlazení EGR, sonda lambda, relé klimatizace, relé ventilátoru chladiče (vysoký / nízký ) G4KA : Vstřikovač č. 1 ~ č. 4, Relé A / CON G4FC: Senzor kyslíku (vysoký / nízký), senzor polohy vačkového hřídele, relé A / CON, elektromagnetický ventil pro kontrolu obcházení
ECU
10
TCM (D4EA), alternátor (D4EA), ECM (G4KA, G4FC M / T)
PCU
10
ECM / PCM, relé ventilátoru chladiče (VYSOKÝ / NÍZKÝ) (G4KA, G4FC), generátor impulsů “ A ” B ”, senzor průtoku vzduchu (D4EA / D4FB), spínač světla brzdových světel (G4KA, G4FC), senzor upozornění na filtr paliva ( D4EA / D4FB)
ABS
10
Modul řízení ABS / ESP, univerzální konektor řízení
CREARE UNA COPIA DI BACKUP
10
Senzor rychlosti vozidla, spínač nouzových světel, spínač rozsahu motoru
A / CON
10
Relé klimatizace
Pojistková skříňka motorový prostor (Diesel)
KIA Carens UN – schéma pojistkové skříňky – motorový prostor (diesel)
Pojistka
ZA
Chráněný obvod
TRUBKOVÝ OHŘEV FILTRU PALIVA
30
Relé trubkového ohřevu filtru paliva
ŽHAVICÍ SVÍČKA
80
Relé žhavicí svíčky
OHŘEV # 1
40
Relé PTC ohřevu č. 1
OHŘEV # 2
40
Relé PTC ohřevu č. 2
OHŘEV # 3
40
Relé PTC ohřevu č. 3
O KIA Carens (UN) (2006-2013)
KIA Carens (UN) je kompaktní MPV, které se vyrábělo v letech 2006 až 2013. Tento model je známý svou prostorností a flexibilitou, což ho činí ideálním pro rodiny a dlouhé cesty. KIA Carens nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy. Interiér je navržen s důrazem na pohodlí a praktičnost, s dostatkem úložného prostoru a variabilitou sedadel.
Schéma pojistkové skříňky KIA Carens (UN)
Tato stránka zobrazuje schéma pojistkové skříňky pro model KIA Carens (UN), která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V typickém případě se pojistková skříňka nachází v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkce elektrických zařízení ve vozidle.
