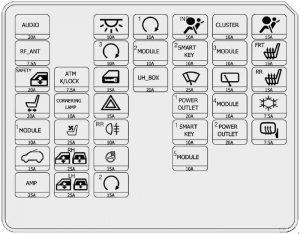

KIA Sportage 3 (SL) (2010-2015) – pojistková skříňka

Hlavní jednotka A / V a navigace,

F13 10A (vnitřní lampa)

Připojovací konektor dat;

Zvukový signál asistence při parkování vzadu;

Spínač napájení vnějšího zrcátka.

Elektromagnet klíče.

Spínač pravého zadního okna;

Spínač okna pasažéra (LHD).

Spínač levého zadního okna;

Spínač okna pasažéra (RHD).

Digitálními hodinami, s

Sadou ukazatelů modulu řízení IPS (IND.),

Osvětlení zavazadlového prostoru;

Klíč zapalování ILL.;

Spínač upozornění na dveře;

Lampa osvětlení kabiny řidiče a pasažéra;

Horní konzola (spínač lampy na čtení);

BCM.

Klíčový FOB;

Spínač tlačítka Start / Stop.

Relé zadních dveří.

(relé mlhových světel vzadu)

Modul inteligentního řízení klíčů;

Pojistková skříňka a relé E / R (R4);

Spínač rozsahu převodovky.

Ukazatel řadicí páky ATM;

Modul řízení IPS (vstup ON / START);

4WD ECM;

Spínač zařízení pro vyrovnávání světlometů;

Aktuátor zařízení pro vyrovnávání světlometů – levý a pravý;

Modul řízení automatického vyrovnávání světlometů.

(POJISTKA – F22, F23, F24, F25)

Multifunkční spínač (stěrač);

Pojistková skříňka a relé E / R

(R12 – relé stěrače předního (LO)).

BCM.

Audio;

Zesilovač;

Hlavní jednotka A / V a navigace;

Spínač napájení vnějšího zrcátka.

Alternátor;

Kontrolní žárovka;

BCM;

Digitální hodinový stroj;

Modul řízení klimatizace;

Spínač vyhřívání sedadla řidiče a pasažéra;

Modul řízení CCS řidiče;

Hlavní jednotka A / V a navigace,

BCM;

Modul řízení IPS.

Motor stěrače zadního;

Multifunkční spínač (stěrač).

Ionizátor přístrojového panelu;

Motor otevíratelné střechy;

Elektrochromatické zrcátko;

Pojistková skříňka pro naftu (RLY.2,3 – relé ohřívače PTC č. 2, č. 3);

Pojistková skříňka a relé E / R (R1 – relé ventilátoru).

Zásuvka napájení zadní.

Modul řízení klimatizace.

Modul řízení IPS-IPS 4 / IPS 5 / IPS 6 / IPS 7)

Modul řízení ABS;

Univerzální kontrolní konektor.

Modul řízení ABS.

(pojistka – F3 / F4 / F8 / F9 / F10 / F13 / F14,

Napájecí konektor – F1 / F2)

(relé napájení okna, pojistka – F5 / F6 / F7,

Modul řízení IPS – IPS 0 / IPS 1 / IPS 2 / IPS 3 / IPS 8)

RLY 9 (relé ventilátoru chlazení (vysoké))

Spínač zapalování;

Bez smart klíče:

pojistková skříňka PDM (relé IGN1).

Bez smart klíče: v

Spínač zapalování;

Se smart klíčem:

Pojistková skříňka PDM (relé IGN2).

RLY 5 (relé alarmu proti krádeži)

Modul inteligentního řízení klíče;

Elektronický modul signálu stop.

Zadní kombinované světlo (odstraněno);

Elektrochromatické zrcátko;

Audio jednotka;

AN a navigační jednotka.

Hodinková pružina (dálkové ovládání);

Senzor hmotnostního proudění vzduchu.

ABS řídicí modul;

Multifunkční spínač;

Senzor úhlu řízení;

Univerzální kontrolní konektor;

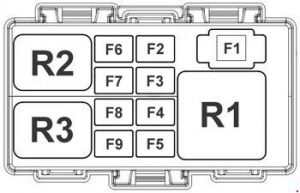

Pojistková skříňka pro naftu

(R4 – relé vytápění filtru paliva);

Relé předehřívacího modulu;

Senzor upozornění na filtr paliva.

TCM;

G4KD, D4FD, G4KE:

PCM;

G4NA, F4NA:

PCM (A / T);

ECM (M / T).

Imobilizér;

Modul snímače polohy klikového hřídele;

Snímač vačkového hřídele č. 1/2;

Regulační ventil 1/2;

Kontrola ventilu čištění nádrže;

Variabilní sací potrubí;

D4HA:

Ventil bypassu chlazení EGR elektromagnetický;

Diesel Box ( RLY.1 – Relé ohřívače PTC č. 1);

Elektrický aktor VGT;

Pojistková skříňka a relé E / R;

(RLY. 3 – relé ventilátoru chlazení (nízký);

RLY.9 – relé ventilátoru chlazení (vysoký));

Snímač hladiny oleje;

G4NA:

Modul imobilizéru;

Snímač polohy vačkového hřídele č. 1/2;

Vstřikovač č. 1/2/3/4;

D4FD, G4FD:

Modul imobilizéru;

Ventil regulace oleje č. 1/2;

Elektromagnetický ventil pro kontrolu čištění nádrže;

Ventil variabilního sacího potrubí.

cívka zapalování č. 1/2/3/4;

Kondenzátor;

D4HA:

ECM.

R2 (relé palivové pumpy);

Snímač kyslíku vysoký / nízký;

Pojistková skříňka a relé E / R

(R3 – relé ventilátoru chlazení (nízký);

R9 – relé ventilátoru chlazení (vysoký));

D4HA:

Modul imobilizéru;

Ventil regulátoru tlaku tyče;

Ventil regulátoru tlaku paliva;

RLY. 2 (relé palivové pumpy);

F4NA:

RLY. 2 (relé palivové pumpy);

Snímač kyslíku vysoký / nízký;

ECM (M / T);

Pojistková skříňka a relé E / R

(RLY. 3 – relé ventilátoru chlazení (nízký);

RLY. 9 – relé ventilátoru chlazení (vysoký),;

RLY.11 – relé dodatečné palivové pumpy);

Elektromagnetický ventil pro studené startování;

D4FD, G4FD:

RLY. 2 (relé palivové pumpy);

PCM, snímač kyslíku vysoký / nízký;

Pojistková skříňka a relé E / R

(RLY. 3 – relé ventilátoru chlazení (nízký);

RLY. 9 – relé ventilátoru chlazení (vysoký)).

R3 (relé klimatizace);

Vstřikovač č. 1/2/3/4;

D4HA:

RLY. 3 (relé klimatizace);

Snímač polohy klikového hřídele;

Sonda lambda;

G4NA:

RLY. 3 (relé klimatizace);

Ventil regulace oleje č. 1/2;

Elektromagnetický ventil pro kontrolu evakuace nádrže;

Ventil variabilního sacího potrubí.

D4HA:

Spínač světla  brzdového.
