KIA Cadenza VG (2011-2016) – pojistková skříňka
KIA Cadenza VG (2011-2016) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage 3 (SL) (2010-2015) je pojistka CIGAR v pojistkové skříňce

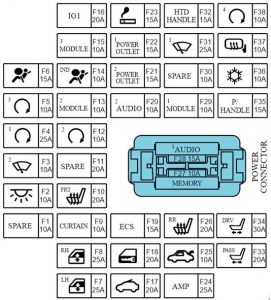

Panel pojistek palubní desky (2011)
| Č. | ZA | Pojistka | Chráněný obvod |
| F1 | 10 | – | – |
| F2 | 10 | STANICE SX | Pojistková skříňka relé ICM (relé automatického odpojení lampy v kabině) |
| F3 | 10 | TERGICRISTALLO 2 | IPM (spínač ostřikovače oken), multifunkční spínač (stěrač) motor ostřikovače oken |
| F4 | 25 | PDM 1 | PDM |
| F5 | 10 | PDM 3 | PDM, inteligentní ovládací modul klíče |
| F6 | 15 | BAGAGLIO | Ovládací modul SRS |
| F7 | 25 | P / WDW SX | Modul okna bezpečnosti řidiče Atmosférické světlo zadních dveří SX Atmosférické světlo dveří řidiče, spínač elektrického okna zadního SX |
| F8 | 25 | P / WDW DX | Modul dveří spolujezdce. Atmosférické světlo dveří spolujezdce Atmosférické světlo zadních dveří DX, spínač elektrického okna zadního DX |
| F9 | 10 | CORTINA | Modul dveří řidiče/spolujezdce, modul zadní záclony |
| F10 | 20 | S / H RISCALDATORE FRT | Ovládací modul CCS řidiče/spolujezdce Modul vytápění sedadla řidiče/spolujezdce |
| F11 | 20 | – | – |
| F12 | 10 | PDM 2 | Podpora FOB, PDM, Spínač tlačítka Start Stop modul Smart Key Control |
| F13 | 10 | MODUL 2 | Osvětlení páky převodovky bankomat, multifunkční spínač přístrojové desky (dálkové ovládání), sklopný a teleskopický modul, aktivátor zařízení pro vyrovnávání světlometů SX/DX, modul automatického vyrovnávání světlometů Ovládací modul IMS, spínač zařízení pro vyrovnávání světlometů spínač CCS přední, spínač vytápění předních sedadel Ovládací modul CCS řidiče/spolujezdce Modul vytápění sedadla řidiče/spolujezdce Modul vytápění zadních sedadel SX/DX, spínač vytápění zadního sedadla Modul dveří řidiče/spolujezdce, elektrochromatické zrcadlo Modul kamery LDWS, lampa pro pohodlí (typ Deluxe) |
| F14 | 10 | A / BAG IND | Přístrojová deska (airbag IND.) |
| F15 | 10 | MODUL 3 | Ovládací modul ABS, ovládací modul ESP, senzor náklonu spínače ESP, senzor úhlu řízení |
| F 16 | 20 | IG 1 | Pojistková skříňka a relé E / R (pojistka – F10, F11, F12) |
| F17 | 20 | TETTO SOLARE | Panoramatická střecha s otevíráním |
| F18 | 20 | DR LOCK | Modul dveří řidiče |
| F19 | 15 | ECS | Pojistková skříňka relé ICM (relé světel zadních mlhových světel) |
| F20 | 10 | AUDIO 2 | Audio, monitor audio, zesilovač, spínač lampy stropu PDM, modul inteligentního ovládání klíče |
| F21 | 15 | USCITA ALIMENTAZIONE 2 | Vývod napájení konzoly |
| F22 | 15 | USCITA ALIMENTAZIONE 1 | (Nepoužívá se) |
| F23 | 15 | C / ACCENDINO | Zapalovač přední |
| F24 | 25 | AMP | Amp |
| F25 | 10 | BAULE AUTO | Relé víka zavazadlového prostoru, hlavní spínač zavazadlového prostoru, spínač dveří pro doplnění motorového prostoru víka zavazadlového prostoru |
| F26 | 20 | S / H RISCALDATORE RR | Modul vytápění sedadel zadních SX/DX |
| F27 | 10 | MEMORIA CONNESSIONE ALIMENTAZIONE | Lucciola nohy řidiče/cestujícího, konektor datového rozhraní Auto světlo a foto senzor, přístrojová deska (MICOM, IND.) Modul zadní záclony, spínač upozornění dveří Dekorativní světlo SX/DX/centrum, modul sklonu a teleskopický Modul ovládání klimatizace, lampa křižování (Typ Deluxe) Ochranné světlo proti poškrábání dveří řidiče/cestujícího, Modul ovládání IMS Světlo dveří řidiče/cestujícího, Modul dveří řidiče/cestujícího Přijímač rádia, Světlo osvětlení zavazadlového prostoru |
| F28 | 15 | CONNESSIONE ALIMENTAZIONE AUDIO 1 | Audio, monitor audio |
| F29 | 10 | MODULO 1 | PDM, modul zadní záclony, panoramatická střecha se senzorem deště, pojistková skříňka relé ICM (relé stěrače světlometu) |
| F30 | 10 | – | – |
| F31 | 25 | TERGICRISTALLO 1 | Motor stěrače předního skla, multifunkční spínač (stěrač) Pojistková skříňka a relé E / R (RLY. 11. RLY. 12) |
| F32 | 15 | SUPPORTO HTD | Vyhřívaný volant |
| F33 | 20 | P / SEAT PASS | Manuální spínač pro cestujícího |
| F34 | 30 | P / SEAT DRI | Spínač bederní opěrky řidiče, spínač prodloužení polštáře řidiče Manuální spínač řidiče, modul ovládání IMS |
| F35 | 15 | P / SUPPORTO | Elektromagnet klíče, modul sklopný a teleskopický, spínač sportovního režimu |
| F36 | 10 | A / CON | Modul ovládání klimatizace, ionizátor, pojistková skříňka a relé E / R (RLY.14) |
| F37 | 10 | HTD MRR | Napájené vnější zrcadlo řidiče/cestujícího, modul ovládání klimatizace |
| F38 | 10 | INIZIO | [Bez Smart Key] Spínač zapalování, relé alarmu proti krádeži E / R Pojistková skříňka a relé (RLY. 3-G4KE, RLY 6-G6DC) [S inteligentním klíčem] PDM, pojistková skříňka a relé E / R (RLY 6) |

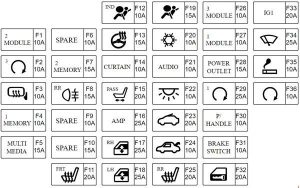

Panel pojistek palubní desky (2012-2016)
| Č. | ZA | Chráněný obvod |
| F1 | 10 | Modul sklonu a teleskopický, přístrojová deska, indikátor páky převodovky ATM, modul vytápění sedadla řidiče/cestujícího, modul vytápění zadních sedadel SX/DX, modul řízení IMS, senzor zadní asistence parkování SX/DX, senzor zadní asistence parkování SX/DX (střed), AMP, spínač konzoly, senzor přední asistence parkování SX/DX (centrální), modul dveří řidiče/cestujícího, modul kamery LDWS, zrcadlo elektrochromatické, lampa pohostinnosti, modul MTS, modul řízení CCS řidiče/cestujícího, spínač zařízení pro vyrovnávání světlometů, modul automatického vyrovnávání hlavních světlometů, senzor přední asistence parkování SX/DX, konektor multifunkčního řízení, modul řízení klimatizace, modul adaptivního předního osvětlení, přední světlomet levý/pravý Aktuátor zařízení pro vyrovnávání světlometu levého/pravého |
| F2 | 10 | Modul Smart Key Control |
| F3 | 10 | Externí zrcadlo napájené řidiče, externí zrcadlo napájené cestujícího, modul řízení klimatizace |
| F4 | 10 | Senzor automatického světla a fotobunky, konektor datového rozhraní, lampa nohy řidiče/cestujícího, přístrojová deska, analogové hodiny, modul zadní záclony, modul řízení klimatizace, lampa pohostinnosti, modul dveří řidiče/cestujícího, modul monitorování tlaku pneumatik |
| F5 | 15 | Modul MTS, hlavní audio jednotka, A / V a navigace, přední monitor |
| F6 | 10 | – |
| F7 | 15 | Přijímač RF |
| F8 | 15 | Pojistková skříňka relé ICM (relé zadních mlhových světel) |
| F9 | 10 | – |
| F10 | 15 | – |
| F11 | 20 | Modul vytápění sedadla řidiče/cestujícího, modul řízení CCS řidiče/cestujícího, skupina sedadla dotyk |
| F12 | 10 | Cluster přístrojů |
| F13 | 15 | Hodiny Primaverile |
| F14 | 10 | Modul zadní záclony, modul dveří řidiče/cestujícího |
| F15 | 20 | Manuální spínač cestujícího |
| F 16 | 25 | AMP |
| F17 | 25 | Modul elektrického okna bezpečnosti cestujícího, spínač zadního okna DX |
| F18 | 25 | Modul elektrického okna bezpečnosti řidiče, spínač elektrického okna zadního SX |
| F19 | 15 | Modul řízení SRS |
| F20 | 10 | Ionizátor, modul řízení klimatizace, pojistková skříňka a relé E / R (RLY.14 ) |
| F21 | 10 | Modul řízení inteligentního klíče, spínač audio zadní, zesilovač, monitor přední, spínač lampy konzoly horní, modul MTS, zvuk, modul řízení IPS, hlavní jednotka A / V a navigace, analogové hodiny, modul řízení kamery, modul řízení klimatizace |
| F22 | 10 | Spínač lampy osvětlení interiéru řidiče/cestujícího, lampa uvnitř odkládací schránky, spínač lampy konzoly horní, lampa osvětlení dveří řidiče/cestujícího, lampa dveří řidiče/cestujícího, lampa v zavazadlovém prostoru |
| F23 | 20 | Panoramatická střecha s otevíráním |
| F24 | 10 | Spínač dveří na tankování, relé kryt zavazadlového prostoru |
| F25 | 20 | Modul vyhřívání sedadel zadních SX/DX |
| F26 | 10 | Modul řízení ESP, modul řízení ABS, modul elektrické parkovací brzdy, senzor úhlu řízení Steerinq, spínač nárazníku, spínač konzoly, skupina sedadla haptického |
| F27 | 10 | Detekce mrtvého úhlu SX/DX, radar inteligentního tempomatu |
| F28 | 15 | Síťový zdroj konzoly |
| F29 | 25 | Modul Smart Key Control |
| F30 | 10 | Elektromagnet klíč, modul sklopný a teleskopický, spínač sportovního režimu |
| F31 | 10 | Spínač světla stop, spínač tlačítka Start Stop |
| F32 | 20 | Modul dveří řidiče |
| F33 | 20 | Pojistková skříňka a relé E / R (F12 15A, F11 10A, F10 10A) |
| F34 | 25 | Pojistková skříňka a relé E / R (RLY. 11, RLY.12), motor stěrače předního, spínač multifunkční |
| F35 | 10 | Zapalovač přední |
| F36 | 10 | Spínač rozsahu mostu motoru, PCM |

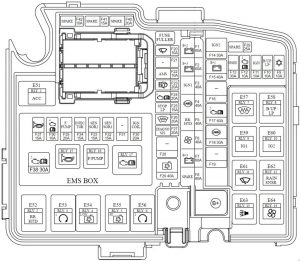

Pojistková skříňka motorový prostor
| Č. | ZA | Chráněný obvod |
| F1 | 60 | IPM (pojistka – F7 / F8 / F9 / F19, kontrola IPS – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) |
| F2 | 60 | IPM (pojistka – F17 / F24 / F25 / F26 / F33 / F34) |
| F3 | 40 | [Bez inteligentního klíče] Spínač zapalování, [s inteligentním klíčem] RLY. 1 (relé ACC), RLY. 9 (relé IG1) |
| F4 | 40 | Modul řízení ESP, modul řízení ABS |
| F5 | 40 | RLY 2 (relé zadního odvlhčovače) |
| F6 | RLY 14 (relé ventilátoru) | |
| F7 | 60 | IPM (pojistka – F2 / F10, kontrola IPS – IPS 0 / IPS4 / TURN / IPS6) |
| F8 | 80 | Rezerva |
| F9 | 10 | Modul řízení klimatizace |
| F10 | 10 | RLY 8 (relé rezervní lampy), spínač světla stop, univerzální kontrolní konektor |
| F11 | 10 | RLY 6 (relé Start2), alternátor (G6DC) |
| F12 | 10 | PCM, spínač rozsahu mostu motoru |
| 15 | Spínač rozsahu mostu motoru | |
| F13 | 30 | Rezerva |
| F14 | 30 | [Bez inteligentního klíče] Spínač zapalování, RLY 3 (relé startování), [s inteligentním klíčem] RLY 3 (relé startování), RLY 10 (relé IG2) |
| F15 | 40 | IPM (pojistka – F4 / F12 / F18 / F35, konektor napájení – F27 / F28) |
| 50 | Pojistková skříňka a relé E / R (RLY.4, RLY.5) | |
| F 16 | 30 | Modul elektrické parkovací brzdy |
| F17 | 40 | Pojistková skříňka EMS (pojistka – F35 / F36 / F37 / F38) |
| F18 | 30 | Modul řízení ESP, modul řízení ABS, univerzální kontrolní konektor |
| F19 | 30 | Modul elektrické parkovací brzdy |
| F20 | 10 | IPM, RLY 11 (relé stěrače), motor předního stěrače |
| F21 | 10 | Hlavní jednotka A / V a navigace, modul zadní záclony, audio, elektrochromatické zrcadlo, kombinované zadní světlo (vstup) SX/DX, přední monitor |
| F22 | 10 | (Nepoužívá se) |
| F24 | 20 | PCM (G4KE) |
| F25 | 15 | Spínač světel stop |
| F26 | 20 | RLY. 7 (relé předního odmrazování stěrače) |
| F27 | 20 | Univerzální kontrolní konektor |
| 10 | Inteligentní radar tempomatu | |
| F28 | 30 | Modul řízení MS, spínač bederní opěrky řidiče, spínač rozšíření polštáře řidiče, manuální spínač řidiče |
| F29 | 40 | RLY. 4 (relé ventilátoru chlazení (nízké)), RLY 5 (relé ventilátoru chlazení (vysoké)) |
| F30 | 20 | Cívka zapalování # 1 / # 2 / # 3 / # 4 (G4KE), Cívka zapalování # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Kondenzátor (G4KE), Kondenzátor # 1 / # 2 (G6DC) |
| F31 | – | Nepoužívá se |
| F32 | 15 | G4KE: modul imobilizéru, senzor polohy vačkového hřídele č. 1 / č. 2, senzor polohy klikového hřídele, ventil kontrola oleje č. 1 / č. 2, ventil elektromagnetický kontrola vyprázdnění kanystru, ventil sání variabilní sběrný ventil, G6DC : modul imobilizéru, PCM, senzor kyslíku č. 1 / # 2 / # 3 / # 4 |
| F33 | 15 | G4KE: senzor kyslíku (vysoký) / (nízký), RLY 5 (relé ventilátoru chlazení (vysoké)) G6DC : PCM, ventil kontrola oleje č. 1 / # 2, ventil elektromagnetický kontrola Purqe kanystru, ventil sběrný sání variabilní rychlost č. 1 / # 2 , RLY. 5 (relé ventilátoru chlazení (vysoké)) |
| F34 | 15 | Vstřikovač # 1 / # 2 / # 3 / # 4 (G4KE), Vstřikovač # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (relé čerpadla paliva) |
| F35 | 20 | RLY. 16 (relé čerpadla paliva) |
| F36 | 10 | PCM, alternátor (G6DC) |
| F37 | 15 | RLY. 13 (Relé klaksonu alarmu proti krádeži), RLY. 15 (relé klaksonu) |
| F38 | 30 | RLY. 17 (relé kontroly motoru) |
| F39 | 25 | Rezerva |
| F40 | 20 | Rezerva |
| F41 | 15 | Rezerva |
| F42 | 10 | Rezerva |
| Relé | ||
| RLY.1 | Relé ACC | |
| RLY.2 | Relé zadního odvlhčovače | |
| RLY.3 | Relé Startl | |
| RLY.4 | Relé ventilátoru chlazení (nízké) | |
| RLY.5 | Relé ventilátoru chlazení (vysoké) | |
| RLY.6 | Relé Start2 | |
| RLY.7 | Relé odmrazování předního stěrače | |
| RLY.8 | Relé rezervní lampy | |
| RLY.9 | Relé IG1 | |
| RLY.10 | Relé IG2 | |
| RLY.11 | Relé stěračů | |
| RLY.12 | Relé senzoru deště | |
| RLY.13 | Relé klaksonu alarmu proti krádeži | |
| RLY.14 | Relé ventilátoru | |
| RLY.15 | Relé klaksonu | |
| RLY.16 | Relé čerpadla paliva | |
| RLY.17 | Relé kontroly motoru | |

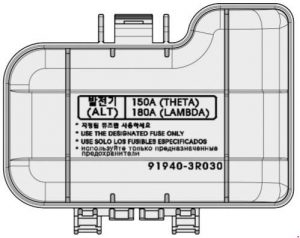

Pojistka hlavní
O KIA Cadenza VG (2011-2016)
KIA Cadenza VG, vyráběná v letech 2011 až 2016, je luxusní sedan, který nabízí kombinaci elegantního designu a pokročilých technologií. Tento model se vyznačuje prostorným interiérem, kvalitními materiály a množstvím moderních funkcí pro pohodlí a bezpečnost. KIA Cadenza VG byla dostupná s různými motorizacemi, včetně výkonného 3.5-litrového V6 motoru, který poskytuje hladký a dynamický jízdní zážitek. Díky svému sofistikovanému vzhledu a výkonným motorům se Cadenza VG stala oblíbenou volbou mezi těmi, kteří hledají spolehlivé a stylové vozidlo.
Schéma pojistkové skříňky KIA Cadenza VG
Tato stránka zobrazuje schéma pojistkové skříňky pro KIA Cadenza VG, která je klíčová pro identifikaci a výměnu pojistek v tomto vozidle. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, což umožňuje jednoduchý přístup k pojistkám. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby chránila důležité elektrické komponenty vozidla a udržela je v bezpečném a efektivním stavu.
