Kia Optima III (2010-2015) – pojistková skříňka
Kia Optima III – schéma pojistkové skříňky
Rok výroby: 2010 2011 2012 2013 2014 2015

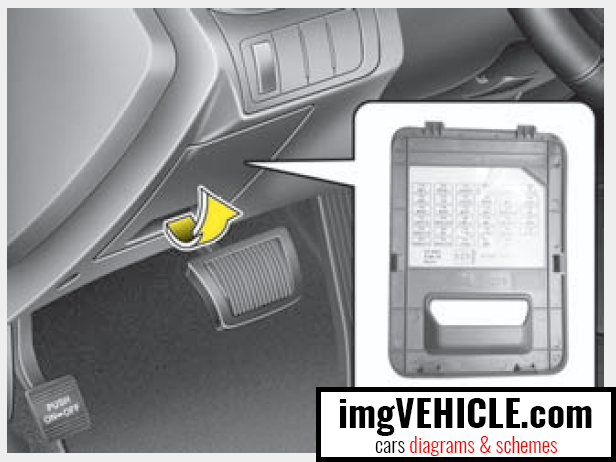

Pojistky přístrojové desky
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
|---|---|---|
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
| MODULO3 | 7,5A | Elektromagnet klíče, spínač sportovního režimu |
| PDM 1 | 25A | Inteligentní řídicí jednotka klíče |
| PRESE DI ALIMENTAZIONE | 15A | Přední napájecí zásuvky |
| MODULO 5 | 7,5A | Inteligentní řídicí jednotka klíče, relé vyhřívání zadních sedadel LH/RH |
| MODULO 2 | 7,5A | BCM, panoramatická střecha, senzor deště |
| STEMMA | 10 A | Připojovací skříňka I/P (relé zavazadlového prostoru), dveře nádrže a spínač zadního víka, LP zavazadlového prostoru |
| ORE | 10 A | Hlavní jednotka A/V a navigace, audio, inteligentní řídicí jednotka klíče, lampa na stropě, atmosférická lampa Crash Pad, řídicí jednotka klimatizace, BCM, AMP, spínač napájení vnějšího zrcátka, atmosférická lampa dveří řidiče/spolujezdce |
| C/ACCENDINO | 15A | Zapalovač cigaret |
| HTD STRG | 15A | Vyhřívání volantu |
| A/CON | 7,5A | Řídicí jednotka klimatizace, pojistková skříňka a relé E/R (relé ventilátoru) |
| TERGICRISTALLO | 25A | Multifunkční spínač, motor předního stěrače, pojistková skříňka a relé E/R (relé stěrače, relé deště SNSR) |
| S/SCALDAMENTO FRT | 20A | Vyhřívač podložky CCS řidiče/spolujezdce, modul vyhřívání sedadla řidiče/spolujezdce |
| MIRR HTD | 10 A | Napájené vnější zrcátko řidiče/spolujezdce |
| MODULO 4 | 7,5A | Vyhřívání předních sedadel a spínač CCS, řídicí jednotka CCS řidiče/spolujezdce, modul vyhřívání sedadla řidiče/spolujezdce, modul monitorování tlaku pneumatik, audio systém |
| A/BAG IND | 7,5A | Přístrojový panel (airbag IND.) |
| INIZIO | 7,5A | Senzor inteligentního klíče: relé alarmu proti krádeži / s inteligentním klíčem: PCM, spínač rozsahu převodovky |
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
|---|---|---|
| S/TEPLENIE ZAD | 15A | Relé topení sedadel zadních LH/RH |
| KARNET P/SEDADLO | 20A | Manuální spínač sedadla spolujezdce |
| HMLOVÉ LP ZAD | 15A | – |
| MODUL 1 | 7,5A | Aktuátor zařízení pro vyrovnávání světlometů LH/RH, modul automatického vyrovnávání světlometů, modul IMS řidiče, indikátor páky bankomatu, BCM, modul řízení klimatizace, elektrochromatické zrcátko, modul asistence při udržování jízdního pruhu, sada indikátorů |
| PRÁZDNO | 20A | Čerpadlo vakuum, spínač vakuum |
| TAŠKA | 15A | Kontrolní lampa, modul řízení SRS, senzor klasifikace hmotnosti spolujezdce |
| P/OKNO LH | 25A | Pojistková skříňka I/P (relé okna vlevo napájené), modul bezpečnosti skla řidiče/spolujezdce |
| AMP | 30A | AMP |
| PDM 2 | 7,5A | Tlačítko Start Stop, modul inteligentního řízení klíče, podpora pro klíč |
| MDPS | 10 A | Modul řízení EPS, spínač Crash Pad |
| PDM3 | 7,5A | Modul inteligentního řízení klíče |
| P/OKNO RH | 25A | Pojistková skříňka I/P (relé okna vpravo napájené) |
| P/SEDADLO VODIČA | 30A | Modul IMS řidiče, manuální spínač sedadla řidiče, spínač bederní opory řidiče |
| BLINDÁŽ DR | 20A | Relé odemknutí s dvojitým obvodem, pojistková skříňka I/P (relé zámku dveří, relé odemknutí dveří, zvukové relé směrovky) |
| OTVÁRATEĽNÝ STROP | 20A | Panoramatická střecha |
| IG 1 | 20A | Pojistková skříňka a relé E/R (pojistky: ABS 3 10A, TCU 2 15A, ECU 4 10A) |
| PRIPOJENIE NAPÁJANIA AUDIO | 15A | Hlavní jednotka A/V a navigace, audio |
| MIESTNOSŤ PRIPOJENIA NAPÁJANIA LP | 10 A | Externí podpora inteligentního klíče řidiče/spolujezdce, modul IMS řidiče, relé automatického odpojení lampy, lampa předních dveří řidiče/spolujezdce, klíč zapalování ILL. a spínač upozornění dveří, modul řízení klimatizace, konektor datového rozhraní, RF přijímač, BCM, elektrochromatické zrcátko, sada indikátorů, automatický senzor světla a foto, modul monitorování tlaku pneumatik |

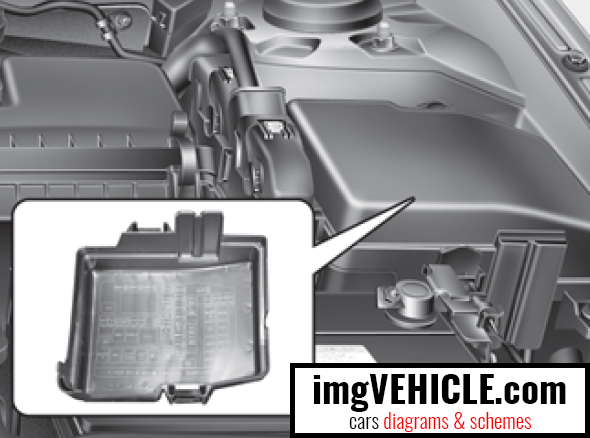

Motorový prostor
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
|---|---|---|
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
| IP B+ 2 | 60A | Pojistková skříňka I/P (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7,5 A, IPS 5, IPS 6, ARISU 2) |
| B+ 4 (nepoužívané) | 60A | – |
| IGN 2 | 40A | Pojistková skříňka a relé E/R (relé startování), pojistková skříňka a relé (relé PDM 3(IG 2)), spínač zapalování |
| ABS 1 | 40A | Modul ESC |
| POSTERIORE HTD (G4KJ)/ C/VENTILATORE ALTO (G4KH) | 40A/60A | E/RFuse a pojistková skříňka relé (relé RR HTD) (G4KJ) Relé C/FAN (HI) (G4KH) |
| VENTILATORE | 40A | Pojistková skříňka a relé E/R (relé ventilátoru) |
| IP B+ 1 | 60A | Pojistková skříňka I/P (PDM 1 25A, MODULO 3 7,5A, S/HEATER FRT 20A, S/HEATER RR 15A TRUNK 10A, P/WDW LH 25A, P/WDW RH 25A), konektor napájení (AUDIO 15A)) |
| MDPS | 80A | Modul řízení EPS |
| TERGICRISTALLO | 10 A | PCM |
| POSTERIORE HTD IND | 10 A | Modul řízení klimatizace |
| AMS | 10 A | Senzor baterie |
| TCU 1 | 10 A | PCM |
| FERMA LP | 10 A | Pojistková skříňka a relé E/R (relé HAC), modul řízení inteligentního klíče, spínač světla stop |
| Název pojistky | Hodnocení pojistky | Chráněný obvod |
|---|---|---|
| ANTIGELO | 10 A | Pojistková skříňka a relé E/R (relé antigela) |
| GUARNIZIONE H/LP | 10 A | – |
| LDC 1 | 30A | – |
| C/VENTILATORE | 40A | Pojistková skříňka a relé E/R (relé C/ventilátor (HI), relé C/ventilátor (LO) |
| ABS 2 | 30A | Univerzální kontrolní konektor, modul ESC |
| LDC 2 | 30A | – |
| CVVL (nepoužívá se) / RR THD (G4KH) 40A RR relé HTD (G4KH) | ||
| IP B+ 3 | 50A | Pojistková skříňka I/P (konektor napájení (ROOM LP 10A), SOFFITTO APRIBILE 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Pojistková skříňka a relé (relé PDM 1 (ACC), relé PDM 2 (IG 1), spínač zapalování |
| EMS | 40A | Pojistková skříňka EMS (klakson 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) |
| ECU 4 | 10 A | PCM |
| TCU 2 | 15A | Spínač nouzových světel, senzor rychlosti vozidla, spínač rozsahu motoru |
| ABS 3 | 10 A | Pojistková skříňka a relé E/R (relé HAC), spínač brzdového světla, modul ESC, univerzální kontrolní konektor |
| B/UP LP | 10 A | Hlavní jednotka A/V a navigace, audio, elektrochromatické zrcátko, BCM, kombinované zadní světlo (vstup) LH/RH |
| A/CON | 10 A | Modul řízení klimatizace |
