KIA Sportage (2000-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky KIA Sportage (2000–2020), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
KIA Sportage (2000) – schéma panelu pojistek
Rok výroby: 2000.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage (2000) je pojistka F33 v panelu pojistek
Motorový prostor
| Název | Amp [A] | Popis |
| FUEL INJ | 30 | Vstřikovací systém paliva |
| ADD | 30 | Ventilátor kondenzátoru klimatizace |
| MAIN | 80 | Pro ochranu všech obvodů |
| BTN | 60 | Brzdová světla;
Osvětlení registrační značky; Svítilna kupole; Výstražná světla. |
| IGN | 30 | Startování |
| P / WIN | 40 | Elektrická okna |
| MAIN | 15 | Vstřikovače palivového čerpadla;
Hlavní relé; Relé palivového čerpadla. |
| ABS | 30 | Systém prevence zablokování kol |
| HEAD | 20 | Světlomet |

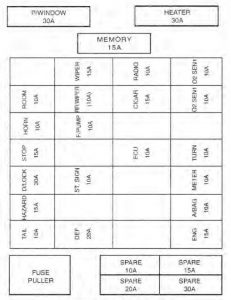

Popis pojistkové skříňky v prostoru pro cestující (bezpečnostní skříňka na straně řidiče)
| Název | Amp [A] | Popis |
| P/WINDOW | 30 | Elektrická okna |
| HEATER | 30 | Ventilátory topení |
| MEMORY | 15 | |
| TAIL | 10 | Zadní světla;
Osvětlení rádia. |
| HAZRD | 15 | Výstražná světla |
| D / LOCK | 30 | Automatické zamykání dveří |
| STOP | 15 | Brzdová světla |
| HORN | 10 | Klakson |
| ROOM | 10 | Vnitřní světla |
| DEF | 20 | Odmlžování zadního skla |
| ST.SIGM | 10 | Směrová světla |
| F / PUMP | 10 | Palivové čerpadlo |
| (RR WIPER) | 15 | Klimatizace;
Stěrač zadního okna. |
| ECU | 10 | Řídicí jednotka motoru |
| CIGAR | 15 | Zapalovač cigaret, elektrická zrcátka |
| RADIO | 10 | Rádio;
Hodiny. |
| ENG | 15 | |
| METER | 10 | Systém montáže přístrojů |
| TURN | 10 | Směrová světla |
| O2 SEN1 | 10 | Senzor kyslíku |
| O2 SEN2 | 10 | Senzor kyslíku |
KIA Sportage (2004-2010) – schéma panelu pojistek
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage (2004-2010) je pojistka (?) v pojistkové skříňce.
Pojistková skříňka v motorovém prostoru:
|
Č. |
Amp [A] |
Popis |
| ALTERNÁTOR |
120A/140A |
Baterie;
Alternátor. |
| I/P B+ |
60A |
Pojistková skříňka I/P |
| VENTILÁTOR |
40A |
Relé ventilátoru |
| ABS #1 |
40A |
Modul řízení ABS,
modul řízení ESP |
| ABS #2 |
40A |
Modul řízení ABS,
modul řízení ESP |
| VENTILÁTOR CHLAZENÍ #1 |
40A |
Relé ventilátoru chlazení #1
(vysoké) |
| VENTILÁTOR CHLAZENÍ #2 |
30A |
Relé ventilátoru chlazení #2
(nízké) |
| ZAPNUTÍ #1 |
30A |
Spínač zapnutí (IG1, ACC) |
| ZAPNUTÍ #2 |
30A |
Spínač zapnutí (lG2, START);
Relé startování. |
| ECM |
30A |
Hlavní relé;
Relé čerpadla paliva; SNSR 10A, INJ 10A, ECM. |
| PŘÍVĚS |
30A |
Výstup výkonu přívěsu |
| 4WD |
20A |
ECM 4WD |
| F/WIPER |
20A |
Relé stěrače předního skla;
Motor stěrače předního skla; Multifunkční spínač. |
| AMP |
20A |
Subwoofer
AMP #1. |
| PŘEDNÍ SVĚTLOMET (VYSOKÝ) |
20A |
Hlavní relé světlometu |
| ATM |
20A |
Relé ATM |
| PALIVOVÉ ČERPADLO |
15A |
Relé palivového čerpadla |
| INJ |
15A |
ECM, vstřikovač, ISA; Regulační ventil oleje CVVT; Uzavírací ventil nádrže; Variabilní regulace sání motoru #1, #2. |
| STOP |
15A |
Spínač brzdového světla |
| W/DEF |
15A |
Relé odmrazování předního skla |
| F/FOG |
15A |
Relé F/ FOG |
| PŘEDNÍ SVĚTLOMET (NÍZKÝ) |
15A |
Relé světlometu (NÍZKÉ) |
| KLAKSON |
15A |
Relé klaksonu;
Alternátor; Relé sirény. |
| A/CON |
10A |
Relé A/CON |
| SNSR |
10A |
Senzor MAF;
ECM; SMATRA; Senzor polohy klikového hřídele. |
| DRL |
15A |
Modul řízení DRL |
Pojistková skříňka v prostoru pro cestující
|
Číslo |
Amp [A] |
Popis |
| TAIL RH |
10A |
Zadní světlo;
Připojení světla přívěsu. |
| RR HTR |
30A |
Zadní relé odvlhčovače |
| HAZARD |
15A |
Relé nouzového světla;
nouzový spínač; ETACM; Multifunkční spínač přístrojové desky; Zadní světlo Comb Lamp; Hlavní světlo; Boční světlo; Připojení zadního světla. |
| HTD
ZRCÁTKO |
15A |
Napájení levého/pravého zrcátka
Modul řízení klimatizace |
| TAIL LH |
10A |
Levé hlavní světlo,
levé zadní světlo Combi, levé zadní světlo Combi, světlo na licenci levé/pravé |
| ECU (B+) |
10A |
TCM, modul řízení imobilizéru |
| P/OUTLET RR |
15A |
Zadní napájecí zásuvka |
| RR WIPER |
15A |
Přístrojová deska, ETACM,
světlo zavazadlového prostoru, světlo zavazadlového prostoru, světlo na nakládku, spínač zadního víka, relé zadního stěrače, multifunkční spínač, relé zadního odvlhčovače |
| START |
10A |
Relé alarmu proti krádeži,
modul řízení otáček motoru, spínač proudu relé pro startování, spínač blokování zapalování |
| AV |
10A |
Audio |
| P/OUTLET FR |
15A |
Přední napájecí zásuvka |
| OBD II |
10A |
Datový rozhraní konektor,
univerzální kontrolní konektor |
| S/HTR |
15A |
Spínač vyhřívání sedadla levého/pravého |
| C/LIGHTER |
15A |
Zapalovač cigaret |
| AUDIO |
10A |
Spínač napájení vnějšího zrcátka,
digitální hodiny, zvuk ETACM |
| ROOM LP |
10A |
Spínač připomínky klíče,
Přístrojová deska, ETACM, Vnitřní světla, Modul řízení klimatizace, digitální hodiny, Světlo zavazadlového prostoru, Světlo předních dveří levé/pravé, mapové světlo, světlo na nakládání, spínač střechy |
|
S/ROOF & D/LOCK |
20A |
Ovladač otevírací střechy s
blokováním dveří/odblokovacím relé, |
| A/CON |
10A |
Modul řízení klimatizace,
ETACM, relé ventilátoru, ovladač otevírací střechy, elektrochromatické zrcátko |
| IGN |
10A |
Hlavní relé světla,
senzor AQS, modul řízení DRL, relé F/FOG |
| P/WDW -1 |
30A |
Přední okno napájení
Spínač levý Zadní okno napájení Spínač levý |
| P/WDW -2 |
30A |
Přední okno napájení
Spínač levý/pravý Zadní okno napájení Spínač pravý |
| IG COIL |
20A |
Zapalovací cívka |
| T/SIG |
15A |
Spínač nouzového,
Automatický senzor světla a fotografie |
| A/BAG IND |
10A |
Přístrojová deska |
| CLUSTER |
10A |
Přístrojová deska, ETACM,
modul řízení imobilizéru Pojistný odpor, Alternátor, modul řízení DRL |
| B/UP |
10A |
Spínač rezervních světel, spínač rozsahu osy Trans |
| A/BAG |
15A |
Modul řízení SRS, modul PODS, modul PODS, výstražné světlo |
| ABS |
10A |
Modul řízení ABS,
modul řízení ESP, senzor G., spínač TCS, spínač ESP, Senzor úhlu řízení |
| ECU |
10A |
Modul řízení imobilizéru,
senzor rychlosti vozidla, ECM, TCM, Generátor impulsů „A“/„B“, modul tempomatu, 4WD ECM, Spínač brzdového světla, multifunkční spínač. |
KIA Sportage (2010-2015) – schéma panelu pojistek
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage (2010-2015) je pojistka 15 v pojistkové skříňce.

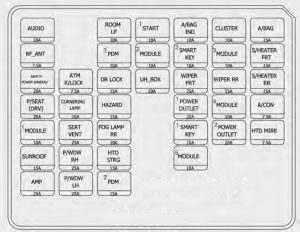

Pojistková skříňka v kabině
| Číslo |
[A] |
Pojistka |
Popis |
| F1 | 20 | AUDIO | Audio;
Hlavní A/V jednotka a navigace; F13 10A (vnitřní lampa). |
| F2 | 7.5 | RF ANT | Anténa RF |
| F3 | 20 | SAFETY PAVDW | Modul okna napájení bezpečnosti řidiče |
| F4 | 20 | P/SEAT (DRV) | Manuální spínač sedadla řidiče |
| F5 | 10 | MODULE 1 | Spínač CCS řidiče;
Konstruktor datové sběrnice; Senzor parkování vzadu; Spínač napájení vnějšího zrcátka. |
| F6 | 15 | SUNROOF | Motor otevíracího střešního okna |
| F7 | 25 | AMP | AMP |
| F8 | 7.5 | ATM K/LOCK | Řadicí páka;
Cylindrická cívka. |
| F9 | 10 | CORNERING LAMP | – |
| F10 | 15 | SEAT VENT | Vyhřívání sedadla řidiče a cestujícího |
| F11 | 25 | PAVDW RH | Hlavní spínač okna napájení;
Spínač napájení zadního okna vpravo; Spínač napájení okna cestujícího (vlevo). |
| F12 | 25 | PAVDW LH | Hlavní spínač okna napájení;
Spínač napájení zadního okna vlevo; Spínač napájení okna cestujícího (vpravo). |
| F13 | 10 | ROOM LP | Modul řízení klimatizace;
Digitální hodinový stroj; Cluster modulu řízení IPS (IND.); Lampa zavazadlového prostoru; Osvětlení klíče zapalování a spínače upozornění na dveře; Vnitřní lampa; Lampa bezpečnosti pro řidiče/cestujícího; Konšola pod stropem (spínač čtecích světel); BCM. |
| F14 | 10 | PDMB | Modul inteligentního řízení klíčů;
Klíč FOB; Spínač tlačítek Start/Stop. |
| F15 | 15 | DR LOCK | Blokování dveří/rele uvolnění;
Relé zadních dveří. |
| F16 | 15 | HAZARD | BCM |
| F17 | 10 | FOG LP RR | Pojistková skříňka relé ICM (relé zadní lampy mlhových světel) |
| F18 | 15 | STRHTD | – |
| F19 | 25 | PDM | Modul inteligentního řízení klíčů |
| F20 | 10 | START | Relé alarmu proti krádeži;
Modul inteligentního řízení klíčů; Pojistková skříňka a relé E/R (R4); Spínač rozsahu měření. |
| F21 | 10 | MODULE 2 | Spínač brzdových světel (GSL);
Indikátor změny převodového stupně ATM; Modul řízení IPS (vstup ON/START); 4WD ECM; Hlavní spínač nastavení světel; Hlavní aktivní prvek nastavení světel; Modul řízení automatického nastavení hlavních světel. |
| F22 | 20 | UH BOX | Pojistky a relé E/R (FUSE – F22, F23, F24, F25) |
| F23 | 10 | A/BAG IND | Cluster přístrojů (IND.) |
| F24 | 10 | SMART KEY 2 | Modul řízení inteligentních klíčů |
| F25 | 25 | WIPER FRT | Motor stěrače předního;
Multifunkční spínač (stěrač); Pojistková skříňka a relé E/R (R12 – stěrač přední (LO) relé). |
| F26 | 20 | POWER OUTLET 1 | Přední pravá zásuvka napájení |
| F27 | 10 | SMART KEY 1 | Modul řízení inteligentních klíčů;
BCM. |
| F28 | 10 | MODULE 5 | Digitální hodinový modul;
Audio; AMP; Jednotka A/V a centrální navigační systém; Spínač napájení vnějšího zrcátka. |
| F29 | 10 | CLUSTER | Cluster přístrojů (IND.);
Alternátor; Zadní světlo; BCM; Digitální hodinový modul; Modul řízení klimatizace; Spínač vyhřívání sedadla řidiče/cestujícího; Modul řízení CCS řidiče; Hlavní jednotka A/V a navigace. |
| F30 | 10 | IG2 | Modul řízení inteligentních klíčů;
BCM; Modul řízení IPS. |
| F31 | 15 | WIPER RR | Pojistková skříňka relé ICM (relé zadního stěrače);
Motor zadního stěrače; Multifunkční spínač (stěrač). |
| F32 | 10 | MODULE 4 | Modul řízení klimatizace;
Ionizátor clusteru; Motor otevíracího střešního okna; Elektrochromatické zrcátko; Pojistková skříňka pro palivo (RLY.2,3 – relé ohřívače PTC #2,#3); Pojistková skříňka a relé E/R (R1 – relé ventilátoru). |
| F33 | 20 | POWER OUTLET 2 | Přední zásuvka napájení a zapalovač cigaret levý;
Zadní zásuvka napájení. |
| F34 | 15 | AIR BAG | Modul řízení SRS |
| F35 | 15 | S/HEATER FRT | Spínač vyhřívání sedadla řidiče/cestujícího |
| F36 | 15 | S/HEATER RR | Zadní sedadlo – spínač vyhřívání |
| F37 | 7.5 | A/CON | Modul řízení klimatizace (Auto) |
| F38 | 7.5 | HTD MIRR | Vnější zrcátko napájení řidiče/cestujícího;
Modul řízení klimatizace. |
| Relé | |||
| R1 | Relé zadního víka | ||
| R2 | Relé alarmu proti krádeži | ||
| R3 | Zámek dveří/relé pro odemknutí | ||
| R4 | Relé napájení okna | ||

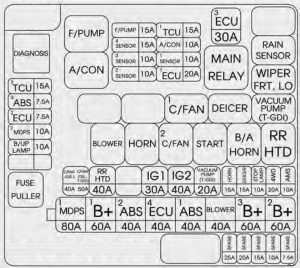

Pojistková skříňka v motorovém prostoru
| Číslo |
Amp [A] |
Název | Popis |
| F1 | 80 | MDPS | Jednotka MDPS |
| F2 | 60 | B+1 | Pojistková skříňka připojení l/P (pojistka-F15 /F16/F17/F19;
Modul řízení IPS-IPS 4 /IPS 5 /IPS 6 /IPS 7). |
| F3 | 40 | ABS 2 | Modul řízení ESP;
Modul řízení ABS; Univerzální kontrolní konektor. |
| F4 | 40 | EMS | Pojistková skříňka EMS (pojistka – F1 /F2/F3/F6) |
| F5 | 40 | ABS 1 | Modul řízení ESP;
Modul řízení ABS. |
| F6 | 40 | Dmychadlo | R1 (relé ventilátoru) |
| F7 | 60 | B+3 | Pojistková skříňka připojení l/P
(pojistka – F3/F4/F8/F8/F9/F10/F13/F14, napájecí konektor – F1 /F2) |
| F8 | 60 | B+2 | Pojistková skříňka připojení l/P
(relé napájení okna, pojistka – F5 /F6 /F7, modul řízení IPS – IPS 0 /IPS 1 /IPS 2 /IPS 3/IPS 8). |
| F9 | 40 | VENTILÁTOR CHLAZENÍ | R3 (Relé ventilátoru chlazení (nízké));
RLY 9 (Relé ventilátoru chlazení (vysoké)). |
| F10 | 40 | ZADNÍ VYHŘÍVÁNÍ | RLY 6 (relé zadního odvlhčovače) |
| F12 | 30 | IG1 | Senzor Smart Key:
Spínač zapalování; Se smart klíčem: Pojistková skříňka PDM (IGN1 Pojistková skříňka). |
| F13 | 40 | IG2 | RLY 4 (Relé startování),
Bez Smart Key: Spínač zapalování; Se smart klíčem: Pojistková skříňka PDM (IGN2 Pojistková skříňka). |
| F14 | 20 | SUB F/PUMP | F4NA: RLY 11 (relé sekundárního čerpadla paliva) |
| F15 | HORN | RLY 2 (relé klaksonu);
RLY 5 (relé alarmu proti krádeži). |
|
| F16 | DEICER | Nepoužívá se | |
| F17 | STOP LAMP | Spínač světla stop;
Inteligentní modul řízení klíče; Elektronický modul signálu stop. |
|
| F18 | 4WD | 4WD ECM | |
| F19 | AMS | Nepoužívá se |
| F21 | B/UP LAMP | Spínač lampy couvání;
Kompozitní zadní lampa (výstup) levá a pravá; Elektronické chromované zrcátko; Hlavní audio jednotka; Hlavní jednotka AN a navigace. |
|
| F22 | MDPS2 | Jednotka MDPS | |
| F23 | ECU 2 | PCM/ECM, G4KE:
Pružina hodinek (dálkové ovládání); Senzor hmotnostního proudění vzduchu. |
|
| F24 | ABS | Modul řízení ESP;
Modul řízení ABS; Univerzální spínač; Senzor úhlu řízení; Univerzální kontrolní konektor; Pojistková skříňka na palivo (R4 – relé vytápění filtru paliva); Modul plynového relé; Senzor upozornění na filtr paliva. |
|
| F25 | TCU2 | Spínač provozního rozsahu osy | |
| Relé | |||
| R1 | Relé ventilátoru | ||
| R2 | Relé klaksonu | ||
| R3 | Ventilátor chlazení (nízký) Relé | ||
| R4 | Relé startování | ||
| R5 | Relé alarmu proti krádeži | ||
| R6 | Relé zadního odvlhčovače | ||
| R7 | – | ||
| R8 | – | ||
| R9 | Ventilátor chlazení (vysoký) Relé | ||
| R10 | Relé předního odvlhčovače stěrače | ||
| R11 | Relé ATM P/N | ||
| R12 | Relé stěrače (nízký) Relé | ||
| R13 | Stěrače (senzor deště) Relé | ||
| R14 | – | ||
Pojistková skříňka EMS (pojistková skříňka motorového prostoru)
| Č. |
Amp [A] |
Název | Popis |
| F1 | 30 | ECU | R1 (relé řízení motoru) |
| F2 | 15 | TCU 1 | D4HA, G4FD:
TCM; G4KD, D4FD, G4KE: PCM; G4NA, F4NA: PCM (A/T); ECM (M/T). |
| F3 | 10 | A/CON | R3 (relé A/C) |
| F4 | 10 | SENSOR 1 | G4KD, G4KE, F4NA:
Modul imobilizéru; Senzor polohy klikového hřídele; Senzor polohy vačkového hřídele #1/2; Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Elektromagnetický ventil s variabilní délkou rozdělovacího ventilu; D4HA: elektromagnetický ventil bypass EGR chlazení; pojistková skříňka pro palivo (RLY. 1 – relé PTC #1); elektrický aktor VGT E/R pojistková skříňka a relé (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké)); Senzor hladiny oleje; G4NA: Modul imobilizéru; Senzor polohy vačkového hřídele #1/2; Vstřikovač #1/2/3/4; D4FD, G4FD: Modul imobilizéru; Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Ventil s variabilním sáním. |
| F5 | 20 | ECU 1 | G4KD, G4KE, F4NA, G4NA, D4FD, G4FD:
Cívka zapalování #1/2/3/4; Kondenzátor; D4HA: ECM. |
| F6 | 15 | PALIVOVÉ ČERPADLO | R2 (relé čerpadla paliva) |
| F7 | 15 | SENSOR 4 | G4KD, G4KE, G4NA:
R2 (relé čerpadla paliva); Senzor kyslíku nahoře/dole; Pojistka E/R a pojistková skříňka relé (R3 – relé ventilátoru chlazení (nízké), R9 – relé ventilátoru chlazení (vysoké)); D4HA: Modul imobilizéru; Ventil pro regulaci tlaku tyče; Ventil pro regulaci tlaku paliva; RLY. 2 (relé čerpadla paliva); F4NA: RLY. 2 (relé čerpadla paliva); Senzor kyslíku nahoře/dole; ECM(M/T); pojistková skříňka a relé E/R (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké), RLY. 11 – Relé sekundárního čerpadla paliva); Elektromagnetický ventil pro studené startování; D4FD, G4FD: RLY. 2 (relé čerpadla paliva); PCM; Senzor kyslíku nahoře/dole; Pojistka E/R a pojistková skříňka relé (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké)). |
| F8 | 10 | SENSOR 3 | G4KD, G4KD, G4KE, F4NA: :
R3 (relé A/C); Vstřikovač #1/2/3/4; D4HA: RLY. 3 (relé A/C); Senzor polohy klikového hřídele; Senzor lambda; G4NA: RLY. 3 (relé klimatizace); Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Elektromagnetický ventil s variabilním proudem. |
| F9 | 10 | SENSOR 2 | G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: – –
D4HA: Spínač světla brzdového světla. |
| Relé | |||
| R1 | Relé řízení motoru | ||
| R2 | Relé čerpadla paliva | ||
| R3 | Relé klimatizace | ||
Panel pojistek motorového prostoru (pouze motor Diesel)
| Č. |
Amp [A] |
Popis |
| F1 | 50 | Relé PTC #1 |
| F2 | 50 | Relé PTC #2 |
| F3 | 50 | Relé PTC #3 |
| F4 | 30 | Relé pro vytápění palivového filtru |
| F5 | 80 | Modul plynového relé |
| Relé | ||
| R1 | Relé PTC #1 | |
| R2 | Relé PTC #2 | |
| R3 | Relé PTC #3 | |
| R4 | Relé pro vytápění palivového filtru | |
KIA Sportage (2014-2016) – schéma panelu pojistek
Rok výroby: 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage (2014-2016) je pojistka POWER OUTLET 2 v pojistkové skříňce.
Pojistková skříňka v kabině
| Číslo | Amp [A] | Popis |
| NAPÁJECÍ
KONEKTOR |
10 | Napájecí konektor 1 |
| 10 | Napájecí konektor 2 | |
| A/BAG | 10 | Modul řízení SRS
Modul PODS Výstražné světlo Indikátor airbagu |
| P/SEAT
(DRV) |
20 | Spínač sedadla řidiče
Modul paměti sedadla |
| P/SEAT
(PAS) |
20 | Spínač sedadla spolujezdce
Modul paměti sedadla |
| AUDIO | 20 | Audio |
| P/WDW
DRV |
25 | Hlavní spínač okna napájení
Spínač okna napájení řidiče Modul okna napájení bezpečnosti řidiče |
| CLUSTER | 10 | Přístrojová deska
Modul řízení klimatizace Digitální hodiny Spínač vyhřívání sedadla řidiče/spolujezdce Modul řízení CCS řidiče Hlavní A/V jednotka a navigace BCM Alternátor Zadní světlo Modul řízení IPS |
| A/CON | 7.5 | Modul řízení klimatizace
Ionizátor clusteru Motor otevíracího střešního okna |
| P/WDW
PAS |
25 | Hlavní spínač okna napájení
Spínač okna napájení spolujezdce Spínač okna napájení zadního levého/pravého Modul okna napájení bezpečnosti řidiče |
| POWER
OUTLET 2 |
20 | Přední zásuvka napájení a zapalovač cigaret levý
Zadní zásuvka napájení Zásuvka napájení zavazadlového prostoru |
| AMP | 25 | AMP |
| SMART
KEY 2 |
10 | Modul inteligentního řízení klíčů |
| DR LOCK
2 |
15 | Relé zámku dveří/odemknutí
Relé zadních dveří Modul inteligentního řízení klíčů BCM Spínač zámku dveří |
| POWER
OUTLET 1 |
20 | Přední pravá zásuvka napájení |
| SMART
KEY 1 |
10 | Modul inteligentního řízení klíčů
BCM |
| SUNROOF | 15 | Motor otevíracího střešního okna
Modul inteligentního řízení klíčů BCM |
| START | 10 | Relé alarmu proti krádeži
Modul inteligentního řízení klíčů Pojistková skříňka a relé E/R (R4) Spínač rozsahu měření Modul řízení IPS (vstup ON/START) 4WD ECM Hlavní spínač nastavení světel Hlavní aktivní prvek nastavení světel Modul řízení automatického nastavení hlavních světel |
| MODUL
IG1 |
10 | Spínač brzdových světel (GSL)
Indikátor změny převodového stupně ATM Modul řízení IPS (vstup ON/START) 4WD ECM Hlavní spínač nastavení světel |
| FOG LP RR | 10 | Pojistková skříňka relé ICM (relé zadní lampy mlhových světel)
BCM |
| POKOJ LP | 10 | Modul řízení klimatizace
Digitální hodiny Cluster modulu řízení IPS (IND.) Lampa zavazadlového prostoru Osvětlení klíče zapalování a spínače upozornění na dveře Vnitřní lampa Lampa bezpečnosti pro řidiče/cestujícího Konšola pod stropem (spínač čtecích světel) BCM Spínač zadního víka Relé zadního stěrače Multifunkční spínač Relé zadního odvlhčovače |
| WIPER RR | 15 | Pojistková skříňka relé ICM (relé zadního stěrače)
Motor zadního stěrače Multifunkční spínač (stěrač) |
| WIPER FRT | 25 | Motor stěrače předního
Multifunkční spínač (stěrač) Pojistková skříňka a relé E/R (R12 – stěrač přední (LO) relé) |
| NEHODA | 15 | BCM |
| STRHTD | 15 | – |
| RF ANT | 7.5 | Anténa RF |
| HTD
MIRR |
7.5 | Vnější zrcátko napájení řidiče/cestujícího
Modul řízení klimatizace |
| TOPNÉ
LAMPA |
30 | Relé topení |
| SEDAČKA VENT | 15 | Vyhřívání sedadla řidiče a cestujícího |
| DR LOCK
1 |
15 | Relé zámku dveří/odemknutí
Relé zadních dveří Modul inteligentního řízení klíčů |
| ATM K/LOCK | 7.5 | Řadicí páka
Cylindrická cívka |
| BEZPEČNOST
NAPÁJENÍ OKNO |
20 | Modul okna napájení bezpečnosti řidiče
BCM |
| S/HEATER
FRT |
15 | Spínač vyhřívání sedadla řidiče/cestujícího |
| MODUL B+ | 10 | Spínač CCS řidiče
Konstruktor datové sběrnice Senzor parkování vzadu Spínač napájení vnějšího zrcátka |
| S/HEATER
RR |
15 | Zadní sedadlo – spínač vyhřívání
BCM |
| IG2 | 10 | Modul řízení inteligentních klíčů |
| CORNERING LAMP | 10 | – |
Pojistková skříňka v motorovém prostoru
| Číslo | Amp [A] | Popis | |
| MULTI FUSE | B+1 | 60 | Pojistková skříňka připojení l/P (pojistka-F15 /F16/F17/F19; Modul řízení IPS-IPS 4 /IPS 5 /IPS 6 /IPS 7) |
| B+2 | 60 | Pojistková skříňka připojení l/P
(relé napájení okna, pojistka – F5 /F6 /F7, modul řízení IPS – IPS 0 /IPS 1 /IPS 2 /IPS 3/IPS 8) |
|
| B+3 | 60 | Pojistková skříňka připojení l/P (pojistka – F3/F4/F8/F8/F9/F10/F13/F14, napájecí konektor – F1 /F2) | |
| IG1 | 30 | Senzor Smart Key: Spínač zapalování;
Se smart klíčem: Pojistková skříňka PDM (IGN1 Pojistková skříňka) Modul řízení IPS |
|
| IG2 | 40 | RLY 4 (Relé startování), Bez Smart Key: Spínač zapalování; Se smart klíčem: Pojistková skříňka PDM (IGN2 Pojistková skříňka) | |
| BLOWER | 40 | R1 (relé ventilátoru) | |
| ABS 1 | 40 | Modul řízení ESP
Modul řízení ABS Univerzální spínač Senzor úhlu řízení |
|
| ABS 2 | 40 | Modul řízení ESP
Modul řízení ABS Univerzální kontrolní konektor Pojistková skříňka na palivo |
|
| Pojistka | CHLADICÍ VENTILÁTOR | 40 | R3 (Relé ventilátoru chlazení (nízké));
RLY 9 (Relé ventilátoru chlazení (vysoké)) |
| ZADNÍ VYHŘÍVÁNÍ | 40 | RLY 6 (relé zadního odvlhčovače)
BCM |
|
| MDPS | 80 | Jednotka MDPS | |
| EMS | 40 | Pojistková skříňka EMS (pojistka – F1 /F2/F3/F6)
Pojistková skříňka pro palivo (RLY. 1 – relé PTC #1) Elektrický aktor VGT |
| SUB F/PUMP | 20 | F4NA: RLY 11 (relé sekundárního čerpadla paliva)
Pojistková skříňka EMS (F7) ECM (M/T) |
| 4WD | 20 | 4WD ECM |
| DEICER | 15 | Nepoužívá se |
| STOP LAMP | 10 | Spínač světla stop
Inteligentní modul řízení klíče Elektronický modul signálu stop |
| HORN | 15 | RLY 2 (relé klaksonu) |
| AMS | 10 | Nepoužívá se |
| MDPS2 | 10 | Jednotka MDPS |
| B/UP LAMP | 10 | Spínač lampy couvání
Kompozitní zadní lampa (výstup) levá a pravá Elektronické chromované zrcátko |
| ECU 2 | 7.5 | PCM/ECM, G4KE:
Pružina hodinek (dálkové ovládání) Senzor hmotnostního proudění vzduchu |
| ABS | 7.5 | Modul řízení ESP
Modul řízení ABS Univerzální spínač |
| TCU2 | 15 | Spínač provozního rozsahu osy |
Pojistková skříňka EMS (motorový prostor)
| Č. | Amp [A] | Popis |
| ECU | 30 | R1 (relé řízení motoru) |
| TCU 1 | 15 | D4HA, G4FD: TCM;
G4KD, D4FD, G4KE: PCM; G4NA, F4NA: PCM (A/T); ECM (M/T). |
| A/CON | 10 | R3 (relé A/C) |
| SENSOR 1 | 10 | G4KD, G4KE, F4NA: Modul imobilizéru; Senzor polohy klikového hřídele; Senzor polohy vačkového hřídele #1/2; Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Elektromagnetický ventil s variabilní délkou rozdělovacího ventilu; D4HA: elektromagnetický ventil bypass EGR chlazení; pojistková skříňka pro palivo (RLY. 1 – relé PTC #1); elektrický aktor VGT E/R pojistková skříňka a relé (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké)); Senzor hladiny oleje; G4NA: Modul imobilizéru; Senzor polohy vačkového hřídele #1/2; Vstřikovač #1/2/3/4; D4FD, G4FD: Modul imobilizéru; Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Ventil s variabilním sáním. |
| ECU 1 | 20 | G4KD, G4KE, F4NA, G4NA, D4FD, G4FD: Cívka zapalování #1/2/3/4; Kondenzátor; D4HA: ECM. |
| PALIVOVÉ ČERPADLO | 15 | R2 (relé čerpadla paliva) |
| SENSOR 4 | 15 | G4KD, G4KE, G4NA: R2 (relé čerpadla paliva); Senzor kyslíku nahoře/dole; Pojistka E/R a pojistková skříňka relé (R3 – relé ventilátoru chlazení (nízké), R9 – relé ventilátoru chlazení (vysoké)); D4HA: Modul imobilizéru; Ventil pro regulaci tlaku tyče; Ventil pro regulaci tlaku paliva; RLY. 2 (relé čerpadla paliva); F4NA: RLY. 2 (relé čerpadla paliva); Senzor kyslíku nahoře/dole; ECM(M/T); pojistková skříňka a relé E/R (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké), RLY. 11 – Relé sekundárního čerpadla paliva); Elektromagnetický ventil pro studené startování; D4FD, G4FD: RLY. 2 (relé čerpadla paliva); PCM; Senzor kyslíku nahoře/dole; Pojistka E/R a pojistková skříňka relé (RLY. 3 – Relé ventilátoru chlazení (nízké), RLY. 9 – Relé ventilátoru chlazení (vysoké)). |
| SENSOR 3 | 10 | G4KD, G4KD, G4KE, F4NA: : R3 (relé A/C); Vstřikovač #1/2/3/4; D4HA: RLY. 3 (relé A/C); Senzor polohy klikového hřídele; Senzor lambda; G4NA: RLY. 3 (relé klimatizace); Ventil pro kontrolu oleje #1/2; Elektromagnetický ventil pro regulaci mytí nádrží; Elektromagnetický ventil s variabilním proudem. |
| SENSOR 2 | 10 | G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: – – D4HA: Spínač světla brzdového světla. |
| Relé | ||
| R1 | Relé řízení motoru | |
| R2 | Relé čerpadla paliva | |
| R3 | Relé klimatizace |

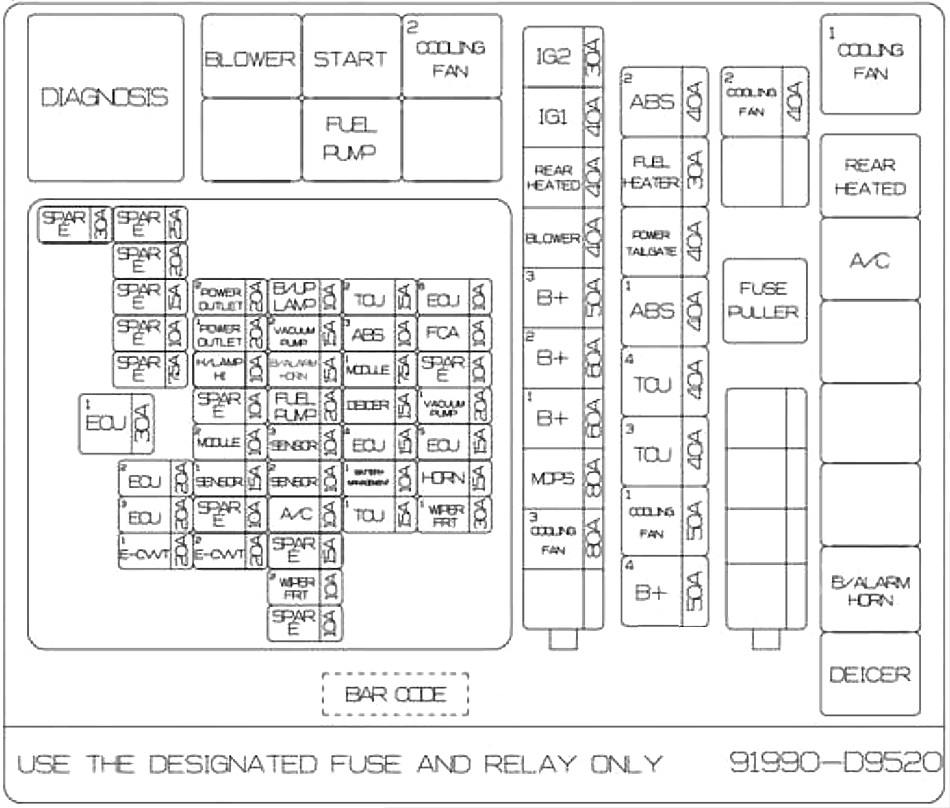

Kia Sportage – schéma pojistkové skříně
Rok výroby: 2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Kia Sportage je pojistka 8 (20A) v pojistkové skříni v kabině.

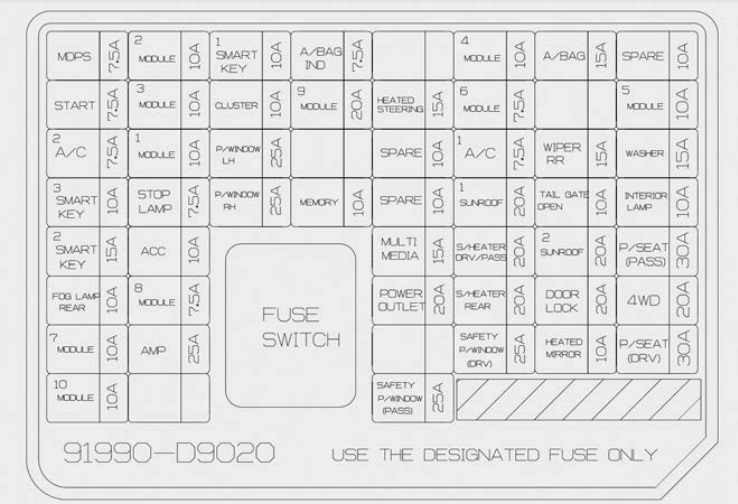

Přístrojová deska
Přiřazení pojistek na přístrojové desce (2020)
| Název | Ampéry [A] | Popis |
|---|---|---|
| Název | Ampéry [A] | Popis |
| MDPS | 7,5A | Jednotka MDPS |
| MODULE 2 | 10 A | Ventilátor chlazení |
| SMART KEY 1 | 10 A | Modul inteligentního ovládání klíče;
Modul imobilizéru. |
| A/BAG IND | 7,5A | Přístrojový panel; Audio manuální A/C: Spínač nouzových světel; Audio auto A/C: Modul ovládání A/C; Navigace: Centrum čelního světla. |
| MODULE 4 | 10 A | Spínač konzoly;
Radar pro detekci mrtvého úhlu vlevo a vpravo; AWD ECM; BCM; Modul ovládání upozornění na opuštění jízdního pruhu. |
| AIR BAG | 15A | Modul ovládání SRS;
Modul detekce pasažéra na sedadle pasažéra. |
| START | 7,5A | Bez inteligentního klíče a IMMO.:
Pojistková skříň relé ICM (relé alarmu proti krádeži); Spínač zapalování s inteligentním klíčem/IMMO.: Spínač rozsahu převodu; ECM; Modul ovládání inteligentního klíče. |
| MODULE 3 | 10 A | Modul ovládání vyhřívání předních a zadních sedadel;
Řadicí páka ATM ILL.; Modul ovládání ventilace předního sedadla; Hlavní jednotka A/V a navigace; Elektrochromatické zrcátko; Audio; Modul ovládání klimatizace; Univerzální ovládací konektor; Modul adaptivního předního osvětlení; Spínač Crash Pad; Spínač konzoly |
| CLUSTER | 10 A | Přístrojový panel |
| MODULE 9 | 20A | Blok PCB (Pojistka – ABS 3, POMPA A VUOTO 2, ECU 6, AEB, TCU 2, MODUL) |
| HEATED STEERING | 15A | BCM |
| MODULE 6 | 7,5A | Modul ovládání vyhřívání předních a zadních sedadel;
Modul ovládání předních sedadel s ventilací. |
| MODULE 5 | 10 A | BCM;
Modul inteligentního ovládání klíčů. |
| A/C 2 | 7,5A | Modul ovládání klimatizace |
| MODULE 1 | 10 A | BCM;
Řadicí páka ATM. |
| P/ WINDOW LH | 25A | Hlavní spínač napájení okna |
| A/C 1 | 7,5A | Modul ovládání klimatizace;
Ionizátor přístrojového panelu; Blok konektoru E/R (relé ventilátoru). |
| WIPER RR | 15A | Motor zadního stěrače;
Pojistková skříň relé ICM (relé zadního stěrače). |
| WASHER | 15A | Multifunkční spínač |
| SMART KEY 3 | 10 A | Bez inteligentního klíče:
Modul imobilizéru; S inteligentním klíčem: Modul ovládání inteligentního klíče; Tlačítko Start/Stop. |
| STOP LAMP | 7,5A | Modul inteligentního ovládání klíče;
Spínač brzdového světla. |
| Název | Ampéry [A] | Popis |
|---|---|---|
| P/WINDOW RH | 25A | Hlavní spínač napájení okna;
Spínač napájení okna spolujezdce |
| MEMORY | 10 A | Sada indikátorů;
BCM; Pojistková skříň relé ICM (relé sklápění/otevírání vnějších zrcátek); Elektrochromatické zrcátko; Modul řízení klimatizace; Spínač konzoly; Spínač airbagu. |
| SUN ROOF 1 | 20A | Panoramatická střecha |
| TAIL GATE OPEN | 10 A | Relé zadního víka |
| INTERIOR LAMP | 10 A | Klíč zapalování III. a spínač upozornění dveří;
Vnitřní osvětlení; Stropní osvětlení konzoly; Přední osvětlení sluneční clony; Osvětlení osobního prostoru vzadu vlevo a vpravo; Osvětlení zavazadlového prostoru; Osvětlení odkládací schránky; Bezdrátová nabíječka. |
| SMART KEY 2 | 15A | Modul inteligentního řízení klíčů |
| ACC | 10 A | Zadní USB nabíječka;
Zesilovač; Spínač napájení vnějšího zrcátka; Blok PCB (relé napájecí zásuvky); Modul řízení inteligentního klíče; Hlavní audio jednotka; Audio-video a navigace; BCM; Bezdrátová nabíječka. |
| MULTIMEDIA | 15A | Hlavní audio jednotka;
Audio-video a navigace; Zadní USB nabíječka. |
| S/HEATER DRV/PASS | 20A | Modul řízení vyhřívání předních sedadel;
Modul řízení ventilace předních sedadel. |
| SUN ROOF 2 | 20A | Panoramatická střecha |
| P/SEAT (PASS) | 30A | Manuální spínač sedadla spolujezdce |
| MODULE 8 | 7,5A | Elektromagnet klíče;
Diagnostický modul palubního systému. |
| POWER OUTLET | 20A | Napájecí zásuvka vpředu č. 1 (zapalovač cigaret vpředu) |
| S/HEATER REAR | 20A | Modul řízení vyhřívání zadních sedadel |
| DOOR LOCK | 20A | Relé zamykání a odemykání dveří |
| 4WD | 20A | AWD ECM |
| MODULE 7 | 10 A | Tlačítko nouzového spínače;
Vnější rukojeť inteligentního klíče řidiče a spolujezdce; Senzor AEB. |
| AMP | 25A | AMP |
| SAFETY P/ WINDOW (DRV) | 25A | Modul bezpečnostního okna sedadla řidiče |
| HEATED MIRROR | 10 A | Napájení vnějšího zrcátka na straně řidiče a spolujezdce;
Modul řízení klimatizace. |
| P/SEAT (DRV) | 30A | Manuální spínač sedadla řidiče |
| MODULE 10 | 10 A | BCM |
| SAFETY P/WINDOW (PASS) | 25A | Modul bezpečnostního okna sedadla spolujezdce |
Motorový prostor
Přiřazení pojistek v motorovém prostoru (2020)
| Název | Ampéry [A] | Popis |
|---|---|---|
| Název | Ampéry [A] | Popis |
| COOLING FAN 3 | 80A | Motor ventilátoru chlazení |
| MDPS | 80A | Jednotka MDPS |
| B+1 | 60A | Blok Smart Junction (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Pojistka -AMP), Modul 10 |
| B+2 | 60A | Blok Smart Junction (IPS 1 (5CH);
Pojistka – MODUL 7, SMART KEY 2, SMART KEY 3, STOP LAMP). |
| B+3 | 50A | Blok Smart Junction (Pojistka – Tettuccio 1, Tettuccio 2, S/HEATER DRV/PASS, S/HEATER REAR, SAFETY P/WINDOW, Relé okna napájení) |
| BLOWER | 40A | Relé ventilátoru |
| REAR HEATED | 40A | Relé vyhřívání vzadu |
| IG1 | 40A | Bez inteligentního klíče:
Spínač zapalování s inteligentním klíčem: blok PCB (relé PDM (IG1)/PDM (ACC) |
| IG2 | 30A | Relé startování, bez inteligentního klíče:
spínač zapalování; s inteligentním klíčem: blok PCB (relé PDM (IG2)). |
| B+4 | 50A | Blok inteligentního připojení (pojistka – AWD, P/SEAT (DRV), P/SEAT (PASS), OTEVŘENÉ ZADNÍ DVEŘE, BLOKÁDA DVEŘÍ, relé automatického odpojení proudu), modul 8 |
| COOLING FAN 1 | 50A | Relé ventilátoru chlazení 1 |
| ABS 1 | 40A | Modul řízení ESC;
Univerzální kontrolní konektor. |
| POWER LIFTGATE | 40A | Modul Power Liftgate |
| ABS 2 | 40A | Modul ESC |
| COOLING FAN 2 | 40A | Relé ventilátoru chlazení 1 |
| WIPER FRT 2 | 10 A | BCM |
| E-CVVT 2 | 20A | PCM |
| E-CVVT 1 | 20A | PCM |
| WIPER FRT 1 | 30A | Bez inteligentního klíče:
spínač zapalování s inteligentním klíčem: relé PDM (IG2) |
| TCU 1 | 15A | PCM |
| A/C | 10 A | Relé jednotky řízení vzduchu |
| ECU 3 | 20A | PCM |
| HORN | 15A | Relé klaksonu |
| BATTERY MANAGEMENT | 10 A | Senzor baterie |
| SENSOR 2 | 10 A | Ventil kontrolu oleje;
Elektromagnetický ventil pro kontrolu proudu; Elektromagnetický ventil s variabilním proudem; Elektromagnetický ventil pro kontrolu RCV. |
| SENSOR 1 | 15A | Senzor kyslíku (vysoký/nízký) |
| ECU 2 | 20A | Cívka zapalování #1/#2/#3/#4 |
| Název | Ampéry [A] | Popis |
|---|---|---|
| ECU 4 | 15A | PCM |
| SENSOR 3 | 10 A | Blok konektoru E/R (relé ventilátoru chlazení 1), ventil uzávěrky nádrže, blok konektoru E/R (řídicí jednotka vzduchu |
| MODULE 2 | 10 A | Blok konektoru E/R (relé čerpadla paliva) |
| VACUUM PUMP 1 | 20A | Čerpadlo vakuum |
| DEICER | 15A | Blok připojení E/R (relé odmrazovače) |
| FUEL PUMP | 20A | Relé čerpadla paliva |
| MODULE 1 | 7,5A | Spínač brzdového světla |
| B/ALARM HORN | 15A | Blok konektoru E/R (relé akustického signálu B/alarm) |
| H/LAMP HI | 10 A | Relé H/LP s funkcí Bl |
| FCA | 10 A | Senzor asistence při prevenci čelního nárazu (FCA) |
| ABS 3 | 10 A | Modul ESC |
| VACUUM PUMP 2 | 15A | Čerpadlo vakuum, spínač vakuum |
| POWER OUTLET 1 | 20A | Zásuvka napájení přední č. 2 |
| ECU 6 | 10 A | PCM |
| TCU 2 | 15A | Spínač rozsahu převodovky |
| B/UP LAMP | 10 A | Lampa zadního nárazníku levá a pravá;
Elektrochromatické zrcátko. |
| POWER OUTLET 2 | 20A | Zásuvka napájení zadní |
| ECU 1 | 30A | Relé řízení motoru |
| Název relé | Typ | |
| Relé ventilátoru chlazení 1 | MINI | |
| Relé odmrazovače zadního | MICRO | |
| Relé klimatizace | MICRO | |
| Relé akustického signálu B/Alarm | MICRO | |
| Relé odmrazovače | MICRO | |
| Relé ventilátoru chlazení 2 | MICRO | |
| Relé startování | MICRO | |
| Relé ventilátoru | MICRO | |
| Relé čerpadla paliva | MICRO |
Kryt svorek baterie (hlavní pojistka)
O KIA Sportage (2000-2020)
KIA Sportage je populární model SUV, který byl vyráběn v letech 2000 až 2020. Tento automobil je známý svou spolehlivostí a praktičností, což ho činí ideálním pro rodiny i jednotlivce, kteří potřebují prostorné a pohodlné vozidlo. KIA Sportage nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují různé úrovně výkonu a efektivity. Modely z tohoto období jsou vybaveny moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříně KIA Sportage
Tato stránka zobrazuje schéma pojistkové skříně pro model KIA Sportage, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříně v tomto autě jsou pod kapotou a v interiéru, obvykle v blízkosti řidiče. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů ve vašem vozidle.
