KIA Sportage QL (2017-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky KIA Sportage QL (2017–2019), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Umístění pojistkových skříněk
Vozidlo má dvě pojistkové skříňky: jednu v prostoru pro cestující a druhou v motorovém prostoru.
Pojistka zapalovače cigaret (zásuvka napájení) v KIA Sportage je pojistka POWER OUTLET v panelu pojistek.
Pojistková skříňka v prostoru pro cestující
| Číslo pojistky | Hodnota | Popis |
| MODULE 1 | 10A | Modul 1 (BCM) |
| MODULE 2 | 10A | Modul 2 (BCM) |
| SMART KEY 1 | 10A | Inteligentní klíč 1 |
| POWER OUTLET | 20A | Zásuvka napájení
Zapalovač cigaret Zásuvka napájení (přední) Zásuvka napájení (zavazadlový prostor) |
| A/CON | 10A | Klimatizace
Klimatizace Ovládání klimatizace Snímač kvality vzduchu Snímač vlhkosti Snímač teploty |
| A/BAG | 10A | Airbag |
| START | 10A | Startér
Spínač zapalování Spínač brzdového světla Spínač spojky Spínač řazení Spínač parkovací brzdy Spínač neutrálu |
| ROOM LP | 10A | Vnitřní osvětlení
Vnitřní osvětlení Osvětlení zavazadlového prostoru Osvětlení kosmetického zrcátka Osvětlení schránky Osvětlení dveří Osvětlení registrační značky Osvětlení SPZ Osvětlení mapy |
| CLUSTER | 10A | Přístrojová deska |
| DR LOCK | 20A | Zámek dveří
Zámek dveří |
| HEATED STEERING | 15A | Vyhřívání volantu
Vyhřívání volantu |
| MODULE 3 | 10A | Modul 3 (BCM)
Modul 3 (BCM) |
| MODULE 4 | 10A | Modul 4 (BCM)
Modul 4 (BCM) |
| S/HEATER RR | 20A | Vyhřívání sedadel (zadní) |
| S/HEATER FR | 20A | Vyhřívání sedadel (přední)
Vyhřívání sedadel (přední) |
| WIPER FR | 25A | Stěrače (přední) |
| AUDIO | 15A | Audio
Audio Navigace |
| WIPER RR | 15A | Stěrače (zadní)
Stěrače (zadní) |
| AMP | 20A | Zesilovač |
| SMART KEY 3 | 10A | Inteligentní klíč 3
Inteligentní klíč 3 Spínač zapalování Spínač brzdového světla Spínač spojky |
| BRZDOVÉ SVĚTLO | 7,5 | Modul řízení inteligentního klíče;
Spínač brzdového světla. |
| P / OKNO RH | 25 | Hlavní spínač ovládání oken;
Spínač ovládání okna spolujezdce. |
| PAMĚŤ | 10 | Bezdrátová nabíječka;
Sada indikátorů; Datový konektor; BCM; ICM reléový modul (vnější zrcátko – relé ohýbání – rozložení); Elektrochromatické zrcátko; Modul řízení klimatizace; Spínač konzoly. |
| STŘEŠNÍ OKNO 1 | 20 | Panoramatická střecha |
| OTEVŘENÍ ZADNÍCH DVEŘÍ | 10 | Relé zadního víka |
| VNITŘNÍ OSVĚTLENÍ | 10 | Osvětlení klíče zapalování a spínače upozornění dveří;
Vnitřní osvětlení; Lampa horního panelu; Přední lampa ve sluneční cloně; Osobní zadní lampa; Lampa zavazadlového prostoru; Lampa odkládací schránky. |
| CHYTRÝ KLÍČ 2 | 10 | Modul řízení Smart Key |
| MODUL 8 | 7,5 | Elektromagnetický ventil klíče |
| MULTI MEDIA | 10 | Zvuk;
A/V a hlavní navigační jednotka; USB nabíječka vzadu. |
| S / HEATER DRV / PASS |
20 | Modul řízení vyhřívání předních sedadel;
Modul řízení přední ventilace. |
| STŘEŠNÍ OKNO 2 | 20 | Panoramatická střecha |
| P / SEDADLO (SPOLUJAZDEC) | 30 | Manuální spínač sedadla spolujezdce |
| ZÁSUVKA | 20 | Napájecí zásuvka vpředu č. 1 (zapalovač cigaret vpředu) |
| ZADNÍ VYTÁPĚNÍ | 20 | Modul řízení vyhřívání zadního sedadla |
| ZAMYKÁNÍ DVEŘÍ | 20 | Relé zamykání a odemykání dveří |
| 4WD | 20 | AWD ECM |
| MODUL 7 | 10 | Spínač nouzových světel;
Inteligentní klíč pro řidiče a vnějšího spolujezdce; Senzor AEB. |
| AMP | 25 | AMP |
| BEZPEČNOSTNÍ OKNO | 20 | Modul elektrického bezpečnostního okna řidiče |
| VYHŘÍVANÉ ZRCÁTKO | 10 | Napájení vnějšího zpětného zrcátka řidiče a spolujezdce;
Modul řízení klimatizace. |
| P / SEDADLO (ŘIDIČ) | 30 | Manuální spínač sedadla řidiče |
| ACC | 10 | USB nabíječka vzadu;
AMP; Přepínač vnějšího zrcátka; Blok PCB (relokace napájecí zásuvky); Modul řízení Smart Key; Audio; A/V a hlavní navigační jednotka; BCM; Bezdrátová nabíječka. |

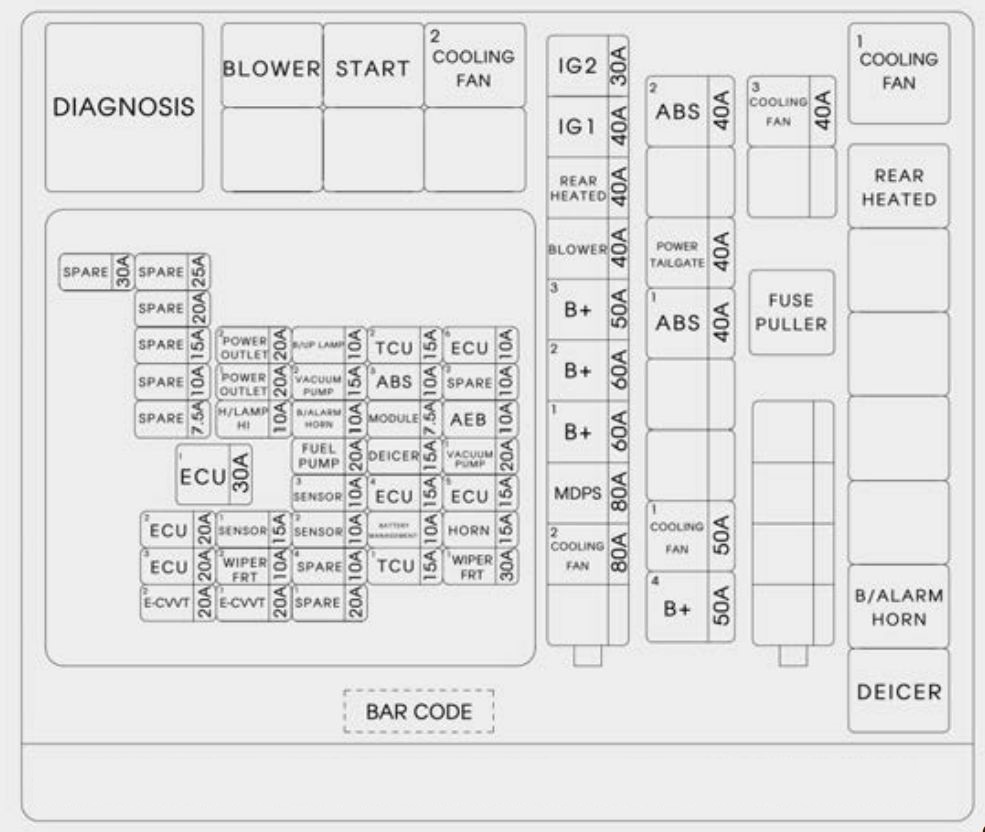

Panel pojistek motorového prostoru
| Název | Ampér [A] | Popis | |
| MULTI FUSE | VENTILÁTOR CHLAZENÍ 2 | 80 | Motor ventilátoru chlazení |
| MDPS | 80 | MDPS jednotka | |
| B + 1 | 60 | Inteligentní rozvodná skříňka (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH),AMP) | |
| B + 2 | 60 | Blok inteligentního připojení (IPS 1 (5CH), MODUL 7, SMART KLÍČ 2, SMART KLÍČ 3, MODUL 8, LAMPA START) | |
| B + 3 | 50 | Blok inteligentního připojení (pojistka – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW;
Relé zvedáku okna. |
|
| FOUKÁNÍ | 40 | Relé ventilátoru | |
| ZADNÍ VYHŘÍVÁNÍ | 40 | Relé zadního vyhřívání | |
| IG1 | 40 | [Bez inteligentního klíče]
Zapálení; [S inteligentním klíčem] Blok PCB (relé PDM (IG1) / PDM (ACC)). |
|
| IG2 | 30 | Relé startování;
[Bez Smart Key] Spínač zapalování; [S Smart Key] Blok PCB (relé PDM (IG2)). |
|
| POJISTKA | B + 4 | 50 | Blok inteligentního připojení (pojistka – AWD, P / SEAT (DRV), P / SEAT (PASS), OTEVŘENÉ DVEŘE, BLOK DVEŘÍ, Relé automatického zařízení na ztrátu proudu) |
| VENTILÁTOR CHLAZENÍ 1 | 50 | Relé ventilátoru chlazení 1 | |
| ABS 1 | 40 | ESC řídicí modul;
Univerzální kontrolní konektor. |
|
| POWER TAIL GATE | 40 | Modul Power Tail Gate | |
| ABS 2 | 40 | ESC modul | |
| VENTILÁTOR CHLAZENÍ 3 | 40 | Relé ventilátoru chlazení 1 | |
| E-CVVT 1 | 20 | PCM | |
| E-CVVT 2 | 20 | PCM | |
| STĚRAČ FRT 1 | 30 | [Bez inteligentního klíče]
Spínač zapalování; [S inteligentním klíčem] PDM relé (IG2). |
|
| TCU 1 | 10 | PCM | |
| STĚRAČ FRT 2 | 10 | BCM, PCM | |
| ECU 3 | 20 | PCM | |
| HORN | 10 | Relé klaksonu |
| BATTERY MANAGEMENT | 10 | Senzor baterie |
| SENSOR 2 | 10 | Relé palivového čerpadla;
Ventil na kontrolu oleje; Elektromagnetický ventil pro vypouštění; Elektromagnetický ventil s variabilním průtokem; RCV kontrolní ventil. |
| SENSOR 1 | 10 | Lambda sonda (vysoká a nízká) |
| ECU 2 | 20 | Zapalovací cívka #1 / #2 / #3 / #4 |
| ECU 4 | 10 | PCM |
| SENSOR 3 | 10 | Blok připojení E / R (relé chladicího ventilátoru 1);
Zavírací ventil tlumiče. |
| PALIVOVÉ ČERPADLO | 20 | Relé palivového čerpadla |
| AEB | 10 | Senzor AEB |
| MODUL | 7,5 | Spínač brzdového světla |
| B/ALARM HORN | 10 | Blok připojení E/R (relé B/ALARM HORN) |
| H / LAMP HI | 10 | Relé H/LP s funkcí BI |
| ABS 3 | 10 | ESC modul |
| POWER OUTLET 1 | 20 | Přední napájecí zásuvka #2 |
| ECU 6 | 10 | PCM |
| TCU 2 | 10 | Přepínač rozsahu převodovky |
| B/UP LAMP | 10 | Světlo zadního nárazníku vlevo a vpravo;
Elektrochromatické zrcadlo. |
| ZÁSUVKA 2 | 20 | Zadní zásuvka napájení |
| ECU 1 | 30 | Relé řízení motoru |
| DEICER | 10 | Blok připojení E / R (relé proti námraze) |
| VÝVĚVA 1 | 20 | Vakuová pumpa |
| VÝVĚVA 2 | 10 | Vakuová pumpa;
Motor chladicího ventilátoru; Spínač vakuové pumpy. |
Relé
| Název relé | Typ |
| Relé ventilátoru chlazení 1 | MINI |
| Relé odvlhčovače vzduchu zadního | MIKRO |
| B / A Relé klaksonu | MIKRO |
| Relé odmrazovače | MIKRO |
| Relé ventilátoru chlazení 2 | MIKRO |
| Relé startování | MIKRO |
| Relé ventilátoru | MIKRO |
Panel pojistek motorového prostoru (víčko svorek baterie)
