Peugeot 206 CC (2000-2008) – pojistková skříňka

Peugeot 206 CC (2000-2002) – schéma pojistek

Rok výroby: 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 CC (2000-2002) je pojistka 22 v rozvaděči pojistek na palubní desce.

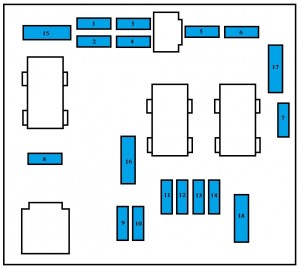

Rozvaděč pojistek v motorovém prostoru

Číslo	Ampér [A]	Popis
1 *	20	Skupina motoventilátoru
2 *	60	ABS
3 *	30	ABS
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volné
7 *	30	Napájení klíče zapalování
8 *	–	Volné
* Pojistky „maxi“ napájení elektrických obvodů dodatečných.

Číslo	Ampér [A]	Popis
1	10	Relé světel couvání; Senzor rychlosti vozidla.
2	15	Elektromagnetický ventil pro odtlakování nádrže; Palivové čerpadlo.
3	10	Kontrolér motoru ABS
4	10	Kontrolér automatické převodovky; Kontrolér motoru.
5	–	Volné
7	20	Čerpadlo ostřikovače světlometů
8	20	Relé skupiny ventilátoru; Kontrolér motoru; Elektromagnetický ventil pro řízení motoru.
9	15	Světlomet s nízkým světlem levý
10	15	Světlomet s nízkým světlem pravý
11	10	Světlomet s vysokým světlem levý
12	15	Světlomet s vysokým světlem pravý
13	15	Klakson
14	10	Čerpadlo ostřikovače čelního skla
15	30	Ohřívač modulu klapky; Lambda sonda; Kontrolér motoru; Proud vzduchu; Zapalování; Elektromagnetický ventil motoru; Vstřikovače.
16	30	Relé vzduchového čerpadla
17	30	Vysoká a nízká rychlost stěrače
18	40	Ventilátor klimatizace

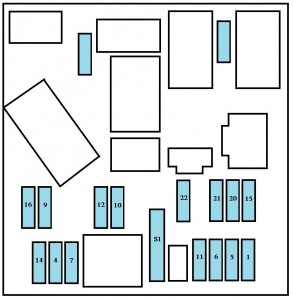

Schéma pojistek palubní desky

Číslo	Ampér [A]	Popis
1	15	Vyhřívané sedadlo; Alarm sirény.
4	20	Multifunkční displej; Navigační kontrolér; Osvětlení zavazadlového prostoru; Rádio; Kontrolér skládací střechy.
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny; Automatická převodovka; Rádio.
7	15	Výuková technika jízdy; Alarm nainstalovaný v servisu po prodeji; Senzor deště.
9	30	Hydraulická pumpa
10	40	Odmlžování zrcátka
11	15	Stěrač
12	30	Vyhřívání předních skel
14	10	Kontrolér motoru; Airbag; Spínače na volantu.
15	15	Měřicí přístroj; Multifunkční displej; Navigační kontrolér; Klimatizace; Rádio.
16	30	Kontrola zamykání dveří a kapot
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	30	Přední stropní světlo; Osvětlení panelu; Zapalovač cigaret.
S1		Spojka PARC

Peugeot 206 CC (2003-2008) – schéma pojistek

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 206 CC (2003-2008) je pojistka 22 v pojistkové skříňce na přístrojové desce.

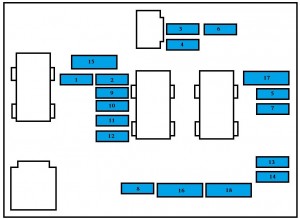

Pojistková skříňka v motorovém prostoru

NEBO

Č.	Ampér [A]	Popis
1 *	20	Skupina ventilátoru
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Napájení BSI
5 *	70	Napájení BSI
6 *	–	Volné
7 *	30	Napájení zapalování
8 *	–	Volné
* Pojistky „maxi“ dodatečná ochrana elektrických obvodů.

Č.	Ampér [A]	Popis
1	10	Modul topení (Diesel); Senzor vody v naftě; Relé couvacích světel; Senzor rychlosti vozidla; Průtokoměr vzduchu (Diesel).
2	15	Elektromagnetický ventil odtlakování nádrže; Palivové čerpadlo.
3	10	Kontrolér motoru ABS/ESP; Relé brzdy ESP
4	10	Kontrolér automatické převodovky; Kontrolér motoru.
5	–	Volný
6	15	Přední mlhová světla
7	20	Čerpadlo ostřikovačů světlometů
8	20	Relé ventilátorové skupiny; Kontrolér motoru; Vstřikovací čerpadlo (Diesel); Regulátor tlaku paliva; Elektromagnetický ventil motoru.
9	15	Levý potkávací světlomet
10	15	Pravý potkávací světlomet
11	10	Levý dálkový světlomet
12	15	Pravý dálkový světlomet
13	15	Klakson
14	10	Přední čerpadla ostřikovačů
15	30	Ohřívač modulu klapky; Vstřikovací čerpadlo (Diesel); Lambda sonda; Kontrolér motoru; Průtokoměr vzduchu; Zapalovací cívka; Elektromagnetický ventil řídicího motoru; Ohřev nafty; Vstřikovače.
16	30	Relé vzduchového čerpadla
17	30	Vysoká a nízká rychlost stěrače
18	40	Ventilátor klimatizace

Pojistková skříňka v přístrojové desce

Č.	Ampér [A]	Popis
1	15	Vyhřívané sedadlo; Alarmová siréna.
4	20	Displej; Navigační kontrolér; Osvětlení zavazadlového prostoru; Rádio; Kontrolér skládací střechy; Spínače na volantu; Tažné zařízení.
5	15	Diagnostika automatické převodovky
6	10	Úroveň chladicí kapaliny; Automatická převodovka; Rádio; Senzor úhlu řízení (ESP).
7	15	Alarm nainstalovaný v servisu po prodeji
9	30	Hydraulická pumpa
10	40	Odmlžování zrcátka
11	15	Stěrač
12	30	Vyhřívání předních skel
14	10	Kontrolér motoru; Airbag; Spínače na volantu; Senzor deště.
15	15	Přístrojová deska; Multifunkční displej; Navigační kontrolér; Klimatizace; Rádio.
16	30	Kontrola zamykání dveří a kapot
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	30	Přední stropní světlo; Osvětlení panelu; Zapalovač cigaret.
S1		Spojka PARC

O Peugeot 206 CC (2000-2008)

Peugeot 206 CC, vyráběný v letech 2000 až 2008, je populární kabriolet, který kombinuje sportovní design s praktičností. Tento model je známý svou pevnou skládací střechou, která umožňuje rychlou přeměnu z kupé na kabriolet. Peugeot 206 CC nabízel různé možnosti motorů, včetně benzínových a dieselových variant, což poskytovalo řidičům možnost vybrat si podle svých preferencí. Díky svému kompaktnímu rozměru a agilnímu ovládání je ideální pro městské prostředí, přičemž stále poskytuje dostatečný komfort pro delší jízdy.

Schéma pojistkové skříňky Peugeot 206 CC

Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 206 CC, která je klíčová pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je nezbytné pro správnou údržbu. Při výměně vždy používejte pojistky se stejnou ampérovou hodnotou, abyste předešli elektrickým problémům. Pojistková skříňka je důležitým prvkem, který zajišťuje bezpečnost a funkčnost vozidla.
