Peugeot 308 II (T9) (2020-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 308 II (T9) (2020–2021), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Peugeot 308 II (T9)
Týká se vozidel vyrobených v letech:
2020, 2021.

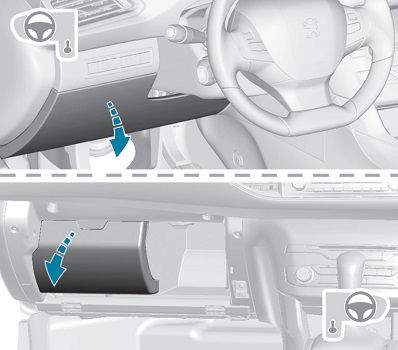

Pojistková skříňka v přístrojové desce
Vozidla s volantem nalevo: pojistková skříňka se nachází v dolní přístrojové desce (vlevo).
Odstraň kryt tahem v horním levém rohu, poté vpravo.
Vozidla s volantem napravo: nachází se v komoře žárovky (vlevo).

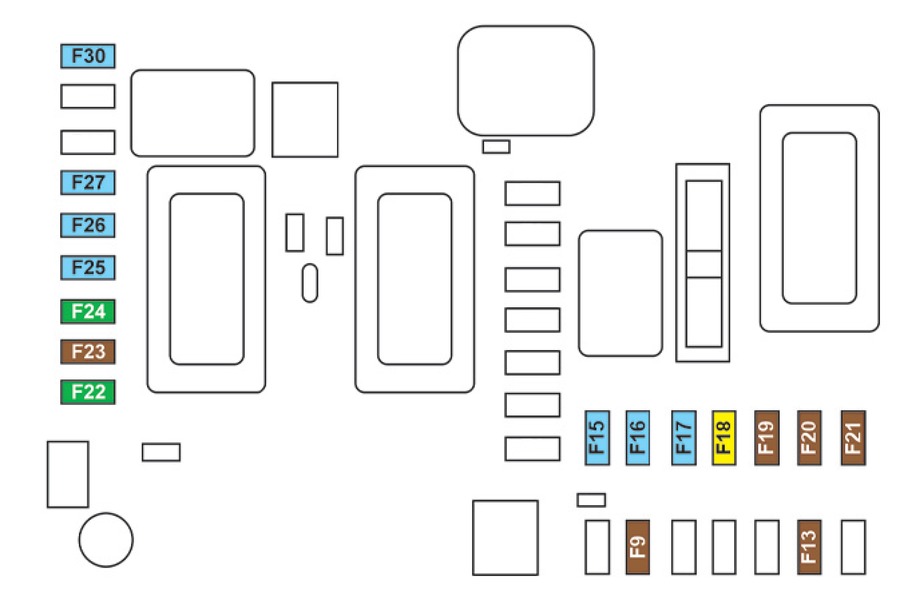

(Verze 2 – ECO)
Tabulka pojistek
|
Číslo |
Ampéry [A] |
Popis |
|---|---|---|
|
F9 |
5 |
Alarm; Připojení k alarmu a asistenci. |
|
F13 |
5 |
Kamera pro couvání a parkovací asistence. |
|
F15 |
15 |
Napájení 12 V. |
|
F16 |
15 |
Zapalovač. |
|
F18 |
20 |
Dotyková obrazovka; CD přehrávač; Audio a navigační systém. |
|
F19 |
5 |
Senzor deště a slunce. |
|
F20 |
5 |
Airbag. |
|
F21 |
5 |
Přístrojová deska. |
|
F22/F24 |
30 |
Zámky vnitřní/externí, přední a zadní. |
|
F23 |
5 |
Osvětlení odkládací schránky v přístrojové desce, kosmetické zrcátko; Přední a zadní čtecí světla. |
|
F25/F27 |
15 |
Čerpadlo předního/zadního ostřikovače. |
|
F26 |
15 |
Klaksón. |
|
F30 |
15 |
Zadní stěrač |

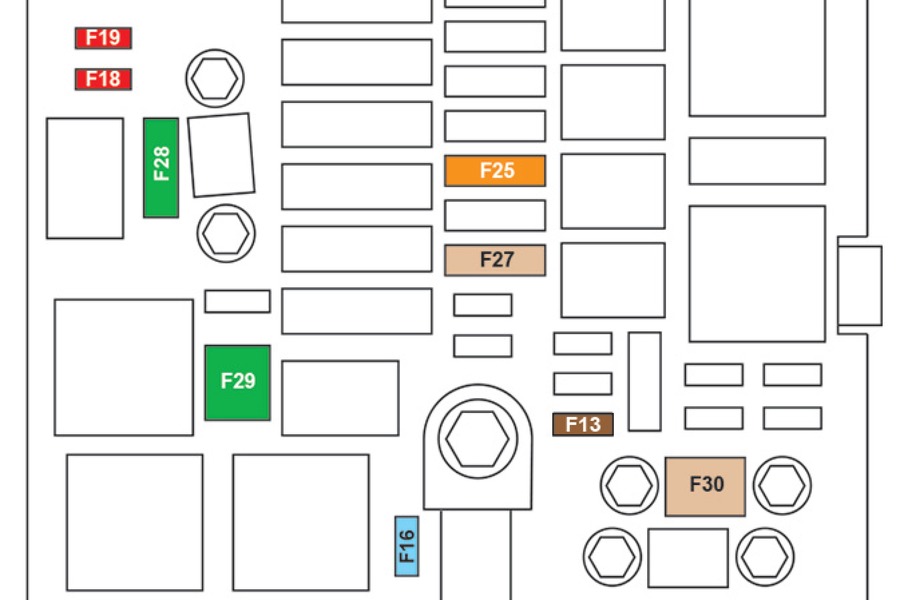

Pojistková skříňka v motorovém prostoru
|
Číslo |
Ampéry [A] |
Popis |
|---|---|---|
|
F13 |
5 |
Modul inteligentní kontroly. |
|
F16 |
15 |
Přední mlhová světla. |
|
F18 |
10 |
Pravý potkávací světlomet. |
|
F19 |
10 |
Levý potkávací světlomet. |
|
F25 |
40 |
Relé stěrače světlometů (příslušenství aftermarket). |
|
F27 |
25 |
Modul inteligentní kontroly. |
|
F28 |
30 |
Systém čištění výfukových plynů motoru Diesel (AdBlue®). |
|
F29 |
30 |
Motor předního stěrače. |
|
F30 |
80 |
Zapalovací svíčky (motor Diesel); Programovatelné doplňkové topení (příslušenství aftermarket); Čerpadlo stěrače světlometů. |
