Peugeot RCZ (2009-2016) – pojistková skříňka
V tomto článku najdeš schémata pojistkové skříňky Peugeot RCZ 2009-2016, získáš informace o umístění pojistkových panelů uvnitř vozu a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot RCZ (2009-2010) – schéma pojistek
Rok výroby: 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot RCZ (2009-2010) je pojistka F9 v panelu pojistek na přístrojové desce.
Pojistky na přístrojové desce

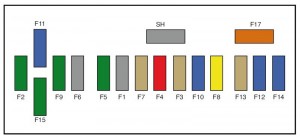

Panel pojistek se nachází v dolní části přístrojové desky (levá strana, uvnitř odkládací schránky). Skládá se ze dvou skříní.
Panel 1
| Č. | Amp [A] | Popis |
| F1 | – | Nepoužito |
| F2 | 30 | Zablokovaná a zaseknutá zem |
| F3 | 5 | Řídicí jednotka
airbag, aktivní maska a napínače. |
| F4 | 10 | Spínač pedálu spojky;
Elektrochromatické zrcátko; Automatická převodovka; Jednotka přepínání a ochrany. |
| F5 | 30 | Elektrická okna s jedním dotykem;
Napájení sklopných zrcátek. |
| F6 | – | Nepoužito |
| F7 | 5 | Přední a zadní čtecí světla;
Čtecí světla mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky. |
| F8 | 20 | Audio systém;
Audio/telefon; Multifunkční displej; Detekce nízkého tlaku pneumatik; Hodiny. |
| F9 | 30 | 12 V zásuvka |
| F10 | 15 | Ovládání na volantu |
| F11 | 15 | Klíč na zapínání s nízkým proudem |
| F12 | 15 | Přístrojová deska;
Klimatizace; Paměť sedadla řidiče; Detektor deště/slunečného počasí; Airbag. |
| F13 | 5 | Schéma pojistek motoru;
Aktivní maska. |
| F14 | 15 | Multifunkční displej;
Kontrolky bezpečnostního pásu a airbagu spolujezdce; Displej přístrojové desky; Zesilovač; Bluetooth systém; Řídicí jednotka parkovacích senzorů; Peugeot Connect USB. |
| F15 | 30 | Uzamčení a super uzamčení |
| F17 | 40 | Odmlžování/rozmrazování
zadního okna a bočních zrcátek. |
| SH | – | Obcházení PARC |

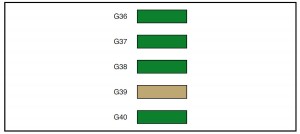

Quadro 2
| Č. | Amp [A] | Popis |
| G36 | 30 | Amplifikátor Hi-Fi |
| G37 | 30 | Modul paměti sedadla pro cestujícího |
| G38 | 30 | Modul paměti sedadla pro řidiče |
| G39 | 5 | Jednotka paměti osvětlení |
| G40 | 30 | Vyhřívaná sedadla pro řidiče a cestujícího |
O Peugeot RCZ (2009-2016)
Peugeot RCZ, vyráběný v letech 2009 až 2016, je sportovní kupé, které zaujme svým elegantním designem a dynamickými jízdními vlastnostmi. Tento model byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly širokou škálu výkonu pro různé potřeby řidičů. RCZ je známý svou nízkou siluetou, výraznou přední maskou a charakteristickým dvojitým obloukem střechy. Interiér vozidla nabízí komfort a moderní technologie, což z něj činí atraktivní volbu pro ty, kteří hledají stylové a výkonné vozidlo.
Schéma pojistkové skříňky Peugeot RCZ
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot RCZ, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Typická umístění pojistkových skříněk v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, často v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje snadnou identifikaci a výměnu. Při výměně vždy používejte pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vašem vozidle.
