Peugeot 1007 (2004-2010) – pojistková skříňka

Peugeot 1007 (2004-2006) – schéma pojistek

Rok výroby: 2004, 2005, 2006.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 1007 (2004-2006) je pojistka 22 v pojistkové skříňce v kabině.

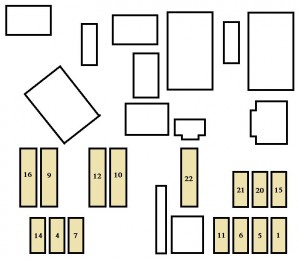

Pojistková skříňka v kabině

Číslo	Ampéráž [A]	Popis
1	15	Napájení diagnostické zásuvky; Elektrické zámky; Spínače dveří „Sesame“; Tlačítka na volantu.
4	20	Hodiny; Multifunkční displej; Audio systém; Audio/telefon; Jednotka alarmu.
5	15	Siréna alarmu
6	10	Diagnostická zásuvka; Senzor úhlu řízení; Kontrolér bezpečnostních pásů.
7	15	Jednotka alarmu; Senzor deště a světla.
9	30	Zásuvka pro tažné zařízení
10	40	Odmlžování zadního okna a vnějších zrcátek
11	15	Stěrač zadního okna
12	30	Elektrická okna; Otevíratelná střecha.
14	10	Pojistková skříňka motoru; Ovládání na volantu; Jednotka kontroly airbagů a předpínačů.
15	15	Přístrojová deska; Multifunkční displej; Audio systém; Audio/telefon; CD měnič; Klimatizace; Asistence při parkování; Dveře „Sesame“.
16	30	Centrální zamykání; Super zamykání.
20	10	Pravé brzdové světlo
21	15	Levé brzdové světlo; Třetí brzdové světlo.
22	20	Přídavné osvětlení; Osvětlení mapy; Osvětlení odkládací schránky; Zapalovač cigaret; Elektrická vnější zrcátka; Výbava audio z výroby; Osvětlení registrační značky.
SH	–	Obcházení PARC

Pojistky Maxi

Nr	Ampéráž [A]	Popis
FH1 *	40	Levé dveře „Sesame“
FH2 *	40	Pravé dveře „Sesame“
FH3 *	20	Vyhřívaná sedadla
FH4 *	20	Audio zesilovač
FH5 *	–	Nepoužívá se

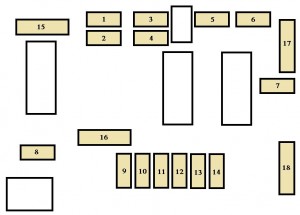

Pojistková skříňka v motorovém prostoru

Č.	Ampéráž [A]	Popis
1	10	Modul topení (Diesel); Senzor přítomnosti vody v naftě (Diesel); Světlo zpátečky; Kontrolér převodovky „2 Tronic“.
2	15	Čerpadlo paliva
3	10	Jednotka řízení ABS/ESP
4	10	Jednotka řízení vstřikování a posilovače řízení; Spínače brzdy a spojky; Relé převodovky „2 Tronic“; Jednotka doplňkového topení (Diesel); Detektor hladiny chladicí kapaliny motoru (Diesel).
5	–	Nepoužívá se
6	15	Přední mlhová světla
7	20	Čerpadlo ostřikovače světlometů
8	20	Relé ventilátorové skupiny; Jednotka řízení vstřikování.
9	15	Levé potkávací světlo
10	15	Pravé potkávací světlo
11	10	Levé dálkové světlo
12	10	Pravé dálkové světlo
13	15	Klakson
14	10	Přední a zadní čerpadla ostřikovače
15	30	Cívka zapalování (benzín); Elektromagnetické ventily; Ventilace nádrže (benzín); Senzory kyslíku (benzín); Vstřikovače (benzín); Senzor nízké hladiny vzduchu (Diesel); Čerpadlo vstřikování (Diesel); Regulace vysokého tlaku  nafty (Diesel).
16	30	Relé čerpadla vzduchu; Ohřívač nafty.
17	30	Stěrače
18	40	Ventilátory vzduchu

Pojistky Maxi

Nr	Ampéráž [A]	Popis
MF1 *	30	Montáž ventilátoru
MF2 *	30	Řídicí jednotka ABS/ESP
MF3 *	30	Řídicí jednotka ABS/ESP
MF4 *	60	Napájení rozhraní integrovaných systémů
MF5 *	70	Napájení rozhraní integrovaných systémů
MF6 *	80	Levé a pravé dveře „Sésame“; Audio zesilovač; Vyhřívaná sedadla,
MF7 *	30	Zapalování, výkon
MF8 *	80	Elektrický posilovač řízení

Peugeot 1007 (2007-2010) – schéma pojistkové skříňky

Rok výroby: 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 1007 (2007-2010) je pojistka 9 v pojistkové skříňce na přístrojové desce.

Pojistková skříňka konzoly

Nr	Ampéráž [A]	Popis
FH1	–	Není používáno
FH2	40	Pojistková skříňka přívěsu
FH3	–	Není používáno
FH4	20	Audio zesilovač
FH5	5	Ovladač pro dveře „Sesame“
1	15	Stěrač zadního okna
3	5	Řídicí jednotka airbagů a předpínačů.
4	10	Diagnostický konektor; Spínač spojky; Senzor úhlu řízení; Čerpadlo filtru pevných částic.
5	30	Elektrická okna; Otevírací střecha.
6	–	Není používáno

7	5	Světlo ve dveřích; Osvětlení odkládací schránky.
8	20	Řídicí jednotka pro detekci nízkého tlaku v pneumatikách; Ohýbání elektrických zrcátek; Siréna pro varování; Multifunkční obrazovka; Řídicí jednotka pro varování; Audio zařízení; Audio/telefon.
9	30	Audio zařízení; Zapalovač cigaret; Zásuvka 12 V (max 100 W).
10	15	Ovládání na volantu
11	15	Diagnostická zásuvka; Klíč s nízkým napětím; Elektromagnety.
12	15	Řídicí jednotka airbagů a předpínačů; Senzor deště/světla.
13	5	Relé ABS; Senzor rychlosti; Pojistková skříňka motorového prostoru; Páka převodovky „2 Tronic“; Spínač brzdy.
14	15	Řídicí jednotka pro parkovací asistenci; Ovladač a spínače dveří „Sesame“; Přístrojová deska; Páska pro varování bezpečnostních pásů; Ovládací panel klimatizace; Nastavení světlometů; Sada hands-free.
15	30	Zamknutí; Odemknutí.
17	40	Vyhřívání zadního okna a zrcátek
SH	–	Obcházení PARC

Pojistková skříňka v motorovém prostoru

Nr	Ampéráž [A]	Popis
MF1	50	Instalace ventilátoru
MF2	30	Řídicí jednotka ABS/ESP
MF3	30	Řídicí jednotka ABS/ESP
MF4	60	Napájení rozhraní integrovaných systémů
MF5	60	Napájení rozhraní integrovaných systémů
MF6	30	Kontrolér převodovky „2 Tronic“
MF7	80	Pojistková skříňka prostoru pro cestující; Kontrolér dveří „Sesame“.
MF8	80	Elektrická asistence řízení
1	20	Napájení kontroléru motoru a skupiny ventilátoru; Kontrolér vstřikování (Diesel); Čerpadlo vstřikování (Diesel); Elektromagnetické ventily topení vzduchu (Diesel); Senzor průtoku vzduchu (Diesel).
2	15	Klakson
3	10	Čerpadlo stěrače předního a zadního
4	20	Čerpadlo stěrače světlometů

5	15	Čerpadlo paliva (benzín)
6	10	Kontrolér asistence při řízení; Senzor vody v naftě; Senzor rychlosti vozidla.
7	10	Jednotka přepínání a ochrany (nafta); Detektor hladiny chladicí kapaliny motoru (nafta).
8	25	Motorek startování
9	10	Jednotka řízení ABS/ESP; Relé deaktivace ABS; Spínač brzdy.
10	30	Aktuátory jednotky řízení motoru Benzín: zapalovací cívky, lambda sondy, vstřikovače, nádrž na ventilaci, elektromagnetické ventily s variabilní fází, nastavitelný termostat; Nafta: kontrolér vstřikování, senzor průtoku vzduchu, čerpadlo vstřikování, regulátor tlaku nafty, nastavení tlaku EGR, elektromagnetické turbo ventily; Ventilátory ventilace; Ohřívač nafty.
11	40	Ventilátory vzduchu
12	30	Stěrače čelního skla (nízká/vysoká rychlost).
13	40	Integrované systémové rozhraní
14	–	Nepoužívá se
15	10	Pravý potkávací světlomet
16	10	Levý potkávací světlomet
17	15	Levý dálkový světlomet
18	15	Pravý dálkový světlomet

Pojistky Maxi

Nr	Ampéráž [A]	Popis
MF1	50	Instalace ventilátoru
MF2	30	Řídicí jednotka ABS/ESP
MF3	30	Řídicí jednotka ABS/ESP
MF4	60	Napájení rozhraní integrovaných systémů
MF5	60	Napájení rozhraní integrovaných systémů
MF6	30	Kontrolér převodovky „2 Tronic“
MF7	80	Pojistková skříňka prostoru pro cestující; Kontrolér dveří „Sesame“.
MF8	80	Elektrická asistence řízení

O Peugeot 1007 (2004-2010)

Peugeot 1007, vyráběný v letech 2004 až 2010, je kompaktní městské auto, které se vyznačuje svými unikátními posuvnými dveřmi, což usnadňuje přístup do vozidla i na úzkých parkovacích místech. Tento model byl navržen s důrazem na pohodlí a praktičnost, přičemž nabízí různé možnosti přizpůsobení interiéru. Peugeot 1007 byl dostupný s několika motorizacemi, včetně benzínových motorů s objemem 1.4 a 1.6 litru, jakož i dieselového motoru 1.4 HDi, což poskytuje řidičům možnost výběru mezi výkonnějšími a úspornějšími variantami.

Schéma pojistkové skříňky Peugeot 1007

Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 1007, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka obvykle nachází v prostoru pro cestující, konkrétně pod palubní deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správnou funkci vozidla, proto je důležité mít přesné schéma na dosah ruky.
