Peugeot Partner VP (2002-2007) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot Partner VP (2002–2007), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot Partner VP (2002) – schéma pojistky
Rok výroby: 2002.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner VP (2002) je pojistka 22 v pojistkové skříňce na přístrojové desce.
Pojistková skříňka konzoly
| Č. | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna (dveře na pantech);
Zásuvka zadní 12 V. |
| 4 | 20 | Multifunkční displej;
Přístrojová deska; Audio zařízení; Ovládací prvky na volantu. |
| 5 | 15 | Alarmová siréna |
| 6 | 10 | Diagnostická zásuvka |
| 7 | 15 | Alarm |
| 9 | 30 | Vyhřívaná sedadla;
Stropní ventilátor Zenith. |
| 10 | 40 | Odmlžování zadního okna a zrcadla |
| 11 | 15 | Stěrač zadního okna (zvedací dveře) |
| 12 | 30 | Elektrická okna vpředu;
Panoramatické. |
| 14 | 10 | Pojistková skříňka motoru;
Ovládací prvky na volantu; Senzor deště. |
| 15 | 15 | Přístrojová deska;
Multifunkční displej; Audio zařízení. |
| 16 | 30 | Ovládací prvky zamykání
dveří, kapoty a zavazadlového prostoru. |
| 20 | 10 | Pravé brzdové světlo |
| 21 | 15 | Levé brzdové světlo |
| 22 | 20 | Přední osvětlení;
Osvětlení pro čtení mapy; Zapalovač cigaret; Přední zásuvka 12 V; Elektrické zrcátko. |
Pojistková skříňka v motorovém prostoru
| Č. | Amp [A] | Popis |
| 1 | 10 | Modul vytápění před-ventilace (Diesel);
Spínače brzdy a spojky; Osvětlení couvání. |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | Jednotka řízení ABS |
| 4 | 10 | Jednotka řízení motoru |
| 5 | – | Není použito |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo ostřikovače světlometů |
| 8 | 20 | Relé skupiny ventilátoru;
Jednotka řízení motoru. |
| 9 | 15 | Levá potkávací světla |
| 10 | 15 | Pravá potkávací světla |
| 11 | 10 | Levá dálková světla |
| 12 | 10 | Pravá dálková světla |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadla ostřikovače předního a
zadního čelního skla |
| 15 | 30 | Senzor kyslíku;
Senzor průtoku vzduchu. |
| 16 | 30 | Relé čerpadla vzduchu |
| 17 | 30 | Přední stěračová čepel |
| 18 | 40 | Ventilátor klimatizace |
Peugeot Partner VP (2003-2007) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot Partner VP (2003-2007) je pojistka 22 v pojistkové skříňce na přístrojové desce.

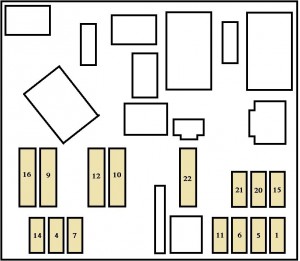

Pojistková skříňka konzoly
| Č. | Amp [A] | Popis |
| 1 | 15 | Stěrač zadního okna (dveře na pantech);
Vývod zadní 12 V. |
| 4 | 20 | Multifunkční displej;
Přístrojová deska; Audio systém; Ovládací prvky na volantu. |
| 5 | 15 | Siréna alarmu |
| 6 | 10 | Diagnostická zásuvka |
| 7 | 15 | Alarm |
| 9 | 30 | Vyhřívaná sedadla;
Ventilátor střechy Zenith. |
| 10 | 40 | Odmlžování zadního okna a zrcadla |
| 11 | 15 | Stěrač zadního okna (zvedatelné dveře) |
| 12 | 30 | Elektrická okna vpředu;
Otevíratelná střecha. |
| 14 | 10 | Pojistková skříňka motoru;
Ovládací prvky na volantu; Senzor deště. |
| 15 | 15 | Přístrojová deska;
Multifunkční displej; Audio systém. |
| 16 | 30 | Ovládací prvky pro zamykání
dveří, kapoty a zavazadlového prostoru. |
| 20 | 10 | Pravé brzdové světlo |
| 21 | 15 | Levé brzdové světlo |
| 22 | 20 | Přední osvětlení;
Osvětlení pro čtení mapy; Zapalovač cigaret; Přední zásuvka 12 V; Elektrické zrcátko. |

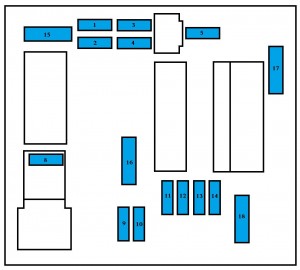

Pojistková skříňka v motorovém prostoru
| Nr | Amp [A] | Popis |
| 1 | 10 | Modul vytápění předkontroly (Diesel);
Spínače brzdy a spojky; Svítilna couvání. |
| 2 | 15 | Čerpadlo paliva |
| 3 | 10 | Řídicí jednotka ABS nebo
řídicí jednotka ESP. |
| 4 | 10 | Řídicí jednotka motoru |
| 5 | – | Nepoužívá se |
| 6 | 15 | Přední mlhová světla |
| 7 | 20 | Čerpadlo ostřikovače světlometů |
| 8 | 20 | Relé ventilátorové skupiny;
Řídicí jednotka motoru |
| 9 | 15 | Levá potkávací světla |
| 10 | 15 | Pravá potkávací světla |
| 11 | 10 | Levá dálková světla |
| 12 | 10 | Pravá dálková světla |
| 13 | 15 | Klakson |
| 14 | 10 | Čerpadla ostřikovače čelního skla a
zadního skla |
| 15 | 30 | Senzor kyslíku;
Senzor průtoku vzduchu. |
| 16 | 30 | Relé čerpadla vzduchu |
| 17 | 30 | Přední stěračová kartáč |
| 18 | 40 | Ventilátor klimatizace |
O Peugeot Partner VP (2002-2007)
Peugeot Partner VP, vyráběný v letech 2002 až 2007, je populární víceúčelové vozidlo, které se vyznačuje praktičností a spolehlivostí. Tento model je oblíbený zejména mezi rodinami a malými podnikateli díky svému prostornému interiéru a flexibilnímu uspořádání sedadel. Peugeot Partner VP nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují vyvážený poměr mezi výkonem a spotřebou paliva. Vozidlo je známé svou robustní konstrukcí a schopností zvládnout různé druhy terénu, což ho činí ideálním pro městské i venkovské prostředí.
Schéma pojistkové skříňky Peugeot Partner VP
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot Partner VP, která je klíčová pro správnou údržbu a opravy elektrického systému vozidla. Typická umístění pojistkových skříněk v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti přístrojové desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nezbytnou součástí vozidla, která zajišťuje ochranu před elektrickými zkraty a přetížením.
