Peugeot 308 CC (2008-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot 308 CC (2008–2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Peugeot 308 CC (2008) – schéma pojistky
Rok výroby: 2008.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 308 CC (2008) je pojistka F9 v panelu pojistek na přístrojové desce.
Pojistky konzoly
Panel pojistek se nachází v dolní části přístrojové desky (levá strana).
| Č. | Amp [A] | Popis |
| F36 | 30 | Vyhřívaná sedadla řidiče a spolujezdce |
| F37 | 5 | Schéma pojistek přívěsu |
| F38 | 30 | Modul paměti sedadla řidiče |
| F39 | – | Nepoužívá se |
| F40 | 30 | Hi-Fi zesilovač;
Modul paměti sedadla spolujezdce. |
| Číslo | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | – | Nepoužívá se |
| F3 | 5 | Řídicí jednotka airbagů
a předpínačů |
| F4 | 10 | Pedál spojky a spínače s dvojí funkcí
brzdy; Elektrochromatické zrcátko; Klimatizace; Senzor úhlu řízení; Automatická převodovka; Jednotka přepínání a ochrany. |
| F5 | 30 | Přední elektrická okna;
Napájení sklopných zrcátek. |
| F6 | 30 | Zadní elektrická okna aktivovaná
tlačítkem; Externí ovládací prvky pro otevírání dveří. |
| F7 | 5 | Přední a zadní vnitřní osvětlení;
Osvětlení pro čtení mapy; Osvětlení sluneční clony; Osvětlení odkládací schránky. |
| F8 | 20 | Audio systém;
Audio/telefon; CD měnič; Multifunkční displej; Detekce nízkého tlaku pneumatik; Vnitřní prostory. |
| F9 | 30 | 12 V zásuvka vpředu;
Zapalovač cigaret. |
| F10 | 15 | Ovládání na volantu;
Siréna pro varování; Řídicí jednotka alarmu. |
| F11 | 15 | Klíč pro zapínání s nízkým proudem |
| F12 | 15 | Přístrojová deska;
Osvětlení bezpečnostních pásů a lampy pro varování airbagu spolujezdce; Klimatizace; Modul paměti sedadla řidiče; Skleněný střešní systém. |
| F13 | 5 | Schéma pojistek motorového prostoru;
Airbag. |
| F14 | 15 | Multifunkční displej;
Zesilovač; Hands-free kit; Senzor deště/světla; Řídicí jednotka asistence při parkování; Jednotka paměti sedadla spolujezdce. |
| F15 | 30 | Blokování a superblokování |
| F17 | 40 | Odmlžování zadního okna a
vnějších zrcátek. |
| SH | – | Bypass PARC |

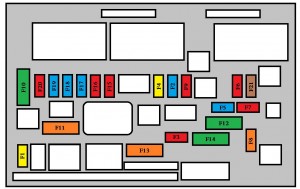

Pojistky motorového prostoru
Schéma pojistek je umístěno v motorovém prostoru blízko baterie (levá strana).
| Č. | Amp [A] | Popis |
| F1 | 20 | Napájení modulu motoru;
Čerpadlo vstřikování a EGR elektroventily (2 l HDI 16V); Vstřikovače (2 l HDI 16V). |
| F2 | 15 | Klakson |
| F3 | 10 | Stěrače |
| F4 | 20 | Stříkací jednotka světlometů |
| F5 | 15 | Vyprázdnění nádrže;
Elektroventily pro regulaci tlaku turbo kompresoru a turbíny (1,6 l THP 16 V); Ohřívač páry oleje (1,6 l THP 16 V). |
| F6 | 10 | Senzor rychlosti vozidla;
Řídicí jednotka ABS/ESP. |
| F7 | 10 | Regulátor asistence při řízení;
Automatická převodovka; Senzor hladiny chladicí kapaliny motoru. |
| F8 | 25 | Ovládání motorku startování |
| F9 | 10 | Diagnostická zásuvka;
Směrovky; Senzor průtoku vzduchu (Diesel); Čerpadlo filtru pevných částic (Diesel); Ovládání vnějších zrcátek. |
| F10 | 30 | Aktuátory modulu motoru
(benzín: zapalovací cívky, elektroventily, lambda sondy, vstřikovače, ohřívače, čerpadlo paliva, řízený termostat); (Diesel: elektroventily, ohřívače). |
| F11 | 40 | Ventilátor klimatizace |
| F12 | 30 | Stěrač předního skla pomalý/rychlý |
| F13 | 40 | Napájení rozhraní integrovaných systémů
(pozitivní zapnutí). |
| F14 | – | Nepoužívá se |
| F15 | 10 | Pravý potkávací světlomet |
| F 16 | 10 | Levý potkávací světlomet |
| F17 | 15 | Levý dálkový světlomet |
| F18 | 15 | Pravý dálkový světlomet |
| F19 | 15 | Senzory kyslíku (benzín);
Elektromagnetické ventily chlazení vzduchu (Diesel), |
| F20 | 10 | Termostat řízený;
Elektromagnetické ventily s regulací distribuce; Elektromagnetický ventil pro regulaci tlaku turbodmychadla (Diesel); Senzor úrovně chladicí kapaliny motoru (Diesel). |
| F21 | 5 | Napájení relé skupiny ventilátorů;
Chlazení turba (1,6 l THP 16V). |

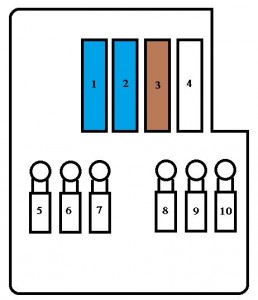

Tabulka pojistek mini a midi nad baterií
| Číslo | Amp [A] | Popis |
| 1 | 15 | Automatická převodovka |
| 2 | 15 | Diagnostická zásuvka;
Denní světla. |
| 3 | 5 | Spínač brzdy s dvojí funkcí |
| 4 | – | Nepoužívá se |
| 5 * | 80 | Skupina elektrické pumpy
asistence řízení. |
| 6 * | 70 | Jednotka vytápění (Diesel) |
| 7 * | 100 | Jednotka přepínání a
ochrany. |
| 8 * | 50 | Vytápění krku řidiče a
spolujezdce. |
| 9 | – | Nepoužívá se |
| 10 * | 30 | Elektrický motor Valvetronic
(1,6 l THP 16V). |
Tabulka pojistek max
| Č. | Amp [A] | Popis |
| MF1* | 50 | Skupina a jednotka elektropumpy
skládací střechy. |
| MF2* | 50 | Schéma pojistek v
prostoru pro cestující. |
| MF3* | 50 | Instalace ventilátoru |
| MF4* | 80 | Integrované systémové rozhraní |
| MF5* | 80 | Integrované systémové rozhraní |
| MF6* | 40 | Řídicí jednotka ABS/ESP |
| MF7* | 30 | Elektromagnetické ventily ABS/ESP |
| MF8* | – | Není použito |
* Pojistky maxi poskytují další ochranu elektrickým systémům.
Peugeot 308 CC (2009) – schéma pojistkové skříňky
Rok výroby: 2009.
Pojistka zapalovače cigaret (zásuvka napájení) v Peugeot 308 CC (2009) je pojistka F9 v pojistkové skříňce na přístrojové desce.
Pojistky konzoly

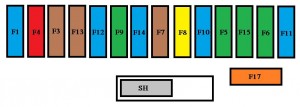

Pojistková skříňka se nachází v dolní části přístrojové desky (na levé straně).
| Č. | Amp [A] | Popis |
| F36 | 30 | Vyhřívaná sedadla pro řidiče a pasažéra |
| F37 | 5 | Pojistková skříňka přívěsu |
| F38 | 30 | Modul paměti sedadla řidiče |
| F39 | – | Nepoužívá se |
| F40 | 30 | Hi-Fi zesilovač;
Modul paměti sedadla pasažéra. |
| Č. | Amp [A] | Popis |
| F1 | – | Nepoužívá se |
| F2 | – | Nepoužívá se |
| F3 | 5 | Řídicí jednotka airbagů
a předpínačů. |
| F4 | 10 | Pedál spojky a
multifunkční spínače brzdy; Zrcátko s elektrochromatickým povrchem; Klimatizace; Senzor úhlu řízení; Automatická převodovka; Jednotka přepínání a ochrany. |
| F5 | 30 | Přední elektrická okna;
Napájení sklopných zrcátek. |
| F6 | 30 | Zadní elektrická okna ovládaná
jedním tlačítkem; Externí ovládání pro otevírání dveří. |
| F7 | 5 | Přední a zadní vnitřní osvětlení;
Osvětlení pro čtení map; Osvětlení sluneční clony; Osvětlení odkládací schránky. |
| F8 | 20 | Audio systém;
Audio/telefon; CD měnič; Multifunkční displej; Detekce nízkého tlaku v pneumatikách; Vnitřní prostory. |
| F9 | 30 | 12 V zásuvka vpředu,
Zapalovač cigaret |
| F10 | 15 | Ovládání na volantu;
Siréna alarmu; Řídicí jednotka alarmu. |
| F11 | 15 | Klíč pro zapalování s nízkým napětím |
| F12 | 15 | Přístrojová deska;
Kontrolky bezpečnostních pásů a varovná světla airbagu pro pasažéra; Klimatizace; Modul paměti sedadla řidiče; Modul skládacího střešního okna. |
| F13 | 5 | Pojistková skříňka motorového prostoru;
Airbag. |
| F14 | 15 | Multifunkční displej;
Zesilovač; Hands-free kit; Senzor deště/světla; Řídicí jednotka parkovací asistence; Modul paměti sedadla pasažéra. |
| F15 | 30 | Blokování a superblokování |
| F17 | 40 | Odmlžování zadního okna a
vnějších zrcátek. |
| SH | – | Bypass PARC |
O Peugeot 308 CC (2008-2016)
Peugeot 308 CC, vyráběný v letech 2008 až 2016, je elegantní kabriolet, který kombinuje styl a výkon. Tento model je známý svou pevnou skládací střechou, která umožňuje přechod z kupé na kabriolet během několika sekund. Peugeot 308 CC nabízí různé motorizace, včetně benzinových a dieselových motorů, které poskytují vyvážený výkon a efektivitu. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, což z něj činí ideální volbu pro ty, kteří hledají spojení luxusu a praktičnosti.
Schéma pojistkové skříňky Peugeot 308 CC
Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 308 CC, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, konkrétně v blízkosti palubní desky. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité její správné používání a údržba.
