Peugeot Partner III (2018-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Peugeot Partner III (2018–2022), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Peugeot Partner III
Vztahuje se na vozidla vyrobená v letech:
2018, 2019, 2020, 2021, 2022.

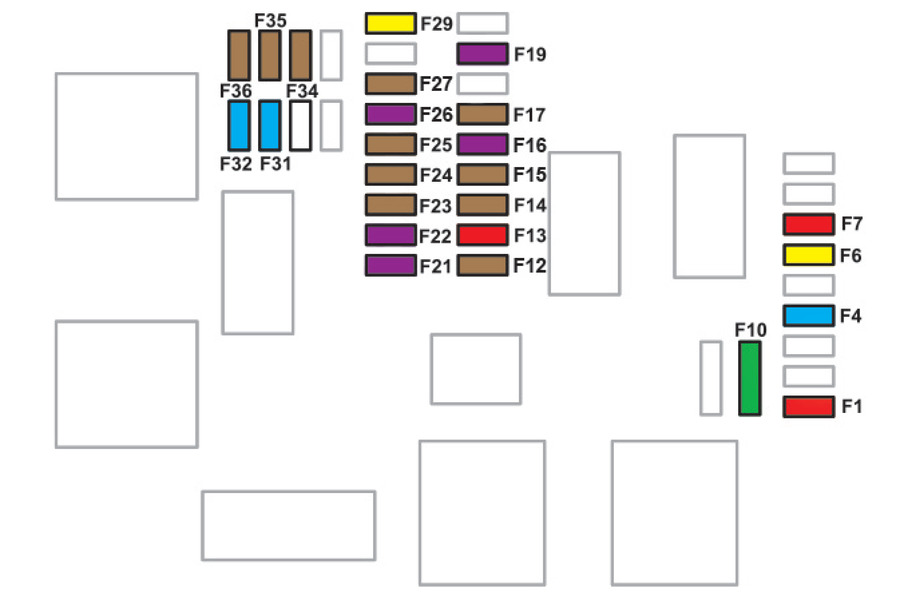

Pojistky v přístrojové desce
Pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).
Pojistky popsané níže se liší v závislosti na výbavě auta.
|
Číslo |
Ampéry [A] |
Popis |
|---|---|---|
|
F1 |
10 |
Bezdrátová nabíječka pro smartphony; Elektrochromatické zrcátko. |
|
F4 |
15 |
Klaksón. |
|
F6 |
20 |
Čerpadlo ostřikovače. |
|
F7 |
10 |
Napájení 12 V (zadní). |
|
F10 |
30 |
Bezpečnostní modul elektrického otevírání dveří zevnitř. |
|
F13 |
10 |
Ovládací prvky telematických systémů a rádia. |
|
F14 |
5 |
Alarm; Indikátor přetížení; Pokročilý telematický modul. |
|
F19 |
3 |
Modul tažného zařízení. |
|
F22 |
3 |
Displej systému Surround Rear Vision. |
|
F23 |
5 |
Základní modul tažného zařízení. |
|
F27 |
5 |
Přídavné topení. |
|
F29 |
20 |
Rádio; Dotykový displej. |
|
F32 |
15 |
Napájení 12 V (přední). |
|
F34 |
5 |
Ovládací prvky zrcátek. |
|
F36 |
5 |
Napájení USB. |

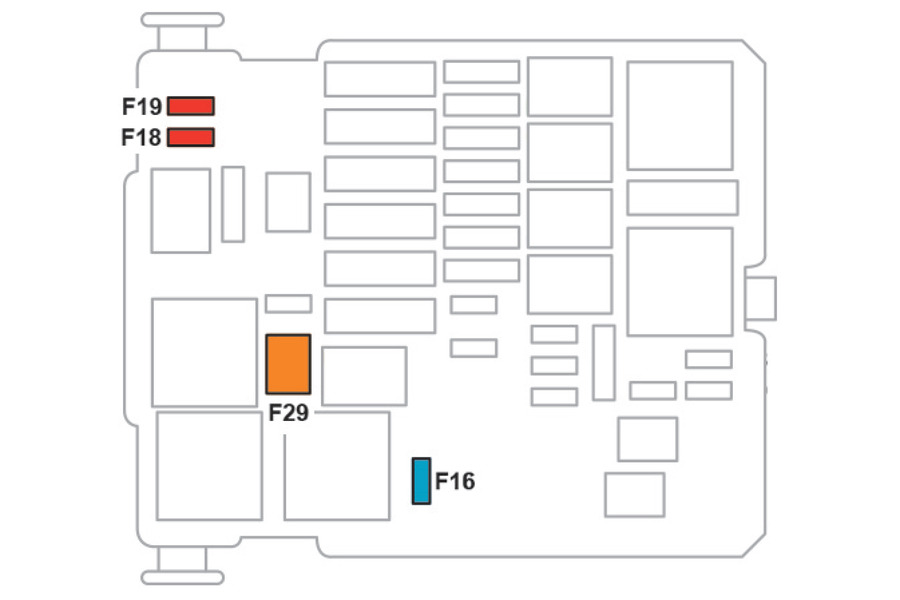

Pojistky v motorovém prostoru
Pojistková skříňka se nachází v motorovém prostoru, blízko baterie.
Přístup k pojistkám
- Uvolnit dva háky A.
- Odstranit kryt.
- Vyměnit pojistku.
- Po výměně důkladně zavřít kryt, poté zablokovat dva háky A, aby se zajistila těsnost pojistkové skříňky.
|
Číslo |
Ampéry [A] |
Popis |
|---|---|---|
|
F16 |
15 |
Světlomet přední mlhový. |
|
F18 |
10 |
Světlomet dálkový pravý. |
|
F19 |
10 |
Světlomet dálkový levý. |
|
F29 |
40 |
Stěrač čelního skla. |
O Peugeot Partner III (2018-2022)
Peugeot Partner III, vyráběný v letech 2018 až 2022, je populární model v segmentu malých užitkových vozidel. Tento model se vyznačuje moderním designem, prostorným interiérem a vysokou úrovní komfortu pro řidiče i pasažéry. Peugeot Partner III je dostupný s různými motorizacemi, včetně benzínových a naftových motorů, které nabízejí optimální kombinaci výkonu a úspornosti. Vozidlo je vybaveno pokročilými technologiemi a bezpečnostními prvky, což z něj činí ideální volbu pro podnikatele i rodiny, které potřebují spolehlivé a flexibilní vozidlo.
Schéma pojistkové skříňky Peugeot Partner III
Tato stránka zobrazuje schéma pojistkové skříňky pro model Peugeot Partner III, která je nezbytná pro správnou údržbu a opravy vozidla. Ve vozidle se typicky nacházejí dvě hlavní pojistkové skříňky: jedna v motorovém prostoru a druhá v kabině, obvykle pod palubní deskou. Na našich diagramech jsou jasně označeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti elektrických obvodů ve vozidle.
