Jaguar S-Type (1999-2008) – pojistková skříňka
Schéma pojistkových skříněk a relé – Jaguar S-Type
Platí pro vozidla vyrobená v letech:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Pojistková skříňka v motorovém prostoru (1999-2001)
Pojistková skříňka se nachází v motorovém prostoru na pravé straně vedle nádržky na kapalinu do ostřikovačů.
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Spínač klimatizace (pomocné vodní čerpadlo – pouze motor V8) |
| 2 | 10 | Čerpadlo předního ostřikovače skla |
| 3 | 15 | Mlhová světla, levé a pravé |
| 4 | 15 | Klakson |
| 5 | 20 | Vstřikování paliva |
| 6 | 15 | Elektromagnetická ventilová převodovka |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | 15 | Vyhřívané lambda sondy;
Relé spínače klimatizace. |
| 12 | 10 | Cívka na konektorech |
| 13 | 40 | Vyhřívané čelní sklo levé |
| 14 | 30 | ABS modul |
| 15 | 40 | Vyhřívané čelní sklo pravé nebo vyhřívané stěrače |
| 16 | 30 | Motor ventilátoru |
| 17 | — | — |
| 18 | 40 | Řídicí jednotka pohonného systému (PCM) |
| 19 | — | — |
| 20 | — | — |
| 21 | 30 | Elektromagnet startéru |
| 22 | 30 | Motor ABS |
| 23 | 20 | Motor stěračů |
| 24 | 30 | Čerpadlo ostřikovače světlometů |
| 25 | 80 | Motor chladicího ventilátoru |
| Dioda | ||
| D1 | Dioda řízení pohonného systému | |
| Relé | ||
| R1 | Relé vysokého/nízkého stavu stěračů | |
| R2 | Relé parkování stěračů | |
| R3 | Relé řízení pohonného systému 2 | |
| R4 | Relé řízení klapky | |
| R5 | Relé pomocného čerpadla chladicí kapaliny (v8) | |
| R6 | Relé klaksonu | |
| R7 | Relé předních mlhových světel | |
| R8 | Relé spojky kompresoru klimatizace | |
| R10 | Relé motoru ventilátoru | |
| R11 | Relé vyhřívání stěračů v klidu | |
| Relé vyhřívače předního skla na pravé straně | ||
| R12 | Relé vyhřívače předního skla na levé straně | |
| R13 | Relé Powerwash | |
| R14 | Relé řízení pohonného systému 1 | |
| R15 | Relé motoru startéru | |
Pojistková skříňka v motorovém prostoru (2002-2008)
Pojistková skříňka se nachází v motorovém prostoru na pravé straně vedle nádržky na kapalinu do ostřikovačů.
D – Nástroj na odstranění pojistek
E – Náhradní pojistky
| Číslo | Ampéry [A] | Popis |
| F1 | 5 | 2006-2008: ABS B+ |
| F2 | 5 | 2004-2008:
Řídicí jednotka motoru (EMS) (2006-2008); Modul řízení motoru (napájení baterie) (pouze diesel); Elektromagnetický ventil (2006-2008). |
| F3 | 20 | 2004-2008:
Pomocné vytápění paliva (pouze diesel) |
| F4 | 20 | 2006-2008:
Ventily ABS, vbatt |
| F5 | — | — |
| F6 | — | — |
| F7 | — | — |
| F8 | — | — |
| F9 | 50 | 2002-2003:
Napájení řídicího systému motoru; 2004-2005: Benzín – Vyhřívané lambda sondy, klapka, zapalování, relé řídicího systému motoru; Diesel – Relé řídicího systému motoru (2004); 2006-2008: Vyhřívané kyslíkové sondy ve výfukových plynech, relé zapalování EMS; Diesel/benzin – relé EMS, relé čerpadla vody pro přeplňování. |
| F10 | — | — |
| F11 | 30 | Ostřikovač světlometů |
| F12 | 20 | Stěrače |
| F13 | 80 | Chladicí ventilátor |
| F14 | 15 | Žárovka s vysokou intenzitou (HID) s pravými dálkovými světlomety |
| F15 | 15 | Přední mlhová světla |
| F 16 | 15 | Klakson |
| F17 | 15 | Palivové vstřikovače |
| F18 | 20 | 2002-2005:
Motor klapky |
| 10 | 2006-2008:
Napájení zapalování motoru |
|
| F19 | 10 | 2002-2003:
Zapalovací cívka na konektorech napájení; 2004-2005: Benzín – Zapalovací cívka na konektorech napájení, kondenzátor, cívka relé HEGO; Diesel – ventil regulace tlaku, ventil regulace objemu (2004); 2006-2008: Diesel – ventil regulace tlaku, ventil regulace objemu. |
| 15 | 2006-2008:
Benzín – Zapalovací cívka na konektorech napájení |
|
| F20 | 30 | 2002-2005:
Benzín – Vyhřívače s lambda sondou na pravé straně; 2004, 2006-2008: Diesel – Řadič motoru řídicího systému motoru. |
| 20 | 2006-2008:
Benzín – Vyhřívače s lambda sondou na pravé straně |
|
| F21* | 5 | *(D1) 2004-2008:
Modul senzoru deště |
| F22* | — | *(D2) Nepoužívá se |
| F23 | — | — |
| F24 | — | — |
| F25 | 40 | Vyhřívání pravého předního skla (pokud je nainstalováno) nebo vyhřívání stěračů v klidu |
| F26 | — | — |
| F27 | 30 | Elektromagnet motorku startéru |
| F28 | 30 | Motor čerpadla ABS |
| F29 | — | — |
| F30 | 40 | Vyhřívání levého předního skla (pokud je nainstalováno) |
| F31 | 30 | 2002-2005:
Modul ABS (ventily ABS) |
| 50 | 2006-2008:
Relé NOK |
|
| F32 | 10 | Spojka kompresoru vzduchu;
Čerpadlo pomocné chladicí kapaliny. |
| F33 | 15 | Napájení baterie řídicí jednotky motoru a řídicí jednotky převodovky;
Diesel – EMS (2006-2008). |
| F34 | 15 | Žárovka s vysokou intenzitou (HID) s levými tlumenými světly |
| F35 | 30 | 2002-2005:
Ohřívače se sondou lambda na levé straně |
| 20 | 2006-2008:
Ohřívače se sondou lambda na levé straně |
|
| F36 | 15 | Čerpadlo intercooleru (model přeplňovaný) |
| F37 | 15 | Proud vzduchu;
Ventil pro odvod vzduchu; Uzavírací ventil nádrže; Ventily pro regulaci sacího potrubí (pouze V6); Ventil EGR (pouze V8); Elektromagnet vzduchového filtru (pouze V8 S/C); Senzory MAF (2004-2008), VGT (2004-2008); Ventil pro deaktivaci portu (pouze Diesel) (2004, 2006-2008). |
| F38 | 10 | Napájení zapalování řídicí jednotky motoru (pouze benzín);
Modul ventilátoru chlazení; Relé spojky klimatizace; Modul vyhřívaných svíček (pouze Diesel) (2004, 2006-2008). |
| Dioda | ||
| D1 | — | |
| D2 | — | |
| D3 | Relé zapalování | |
| D4 | 2002-2005:
Relé kontroly fungování motoru |
|
| Relé (2002-2003) | ||
| R1 | — | — |
| R2 | 40 | Ohřívač kyslíkového senzoru |
| R3 | 40 | Zapalování |
| R4 | 40 | Škrticí klapka |
| R5 | 40 | Systém řízení motoru |
| R6 | — | — |
| R7 | 20 | Čerpadlo pomocné chladicí kapaliny |
| R8 | 20 | Spojka kompresoru vzduchu |
| R9 | — | — |
| R10 | 20 | Žárovka HID – levá strana |
| R11 | 20 | Přední mlhová světla |
| R12 | 20 | Klakson |
| R13 | 20 | Žárovka HID – pravá strana |
| R14 | — | — |
| R15 | 20 | Rychlost stěračů vysoká/nízká |
| R16 | 20 | Fungování/parkování stěračů |
| R17 | 40 | Ohřívač předního skla na levé straně |
| R18 | 40 | Čerpadlo na ostřikování světlometů |
| R19 | — | — |
| R20 | 40 | Elektromagnet startéru |
| R21 | 40 | Ohřívač předního skla na pravé straně (pokud je nainstalován) nebo ohřívač stěračů v klidu |

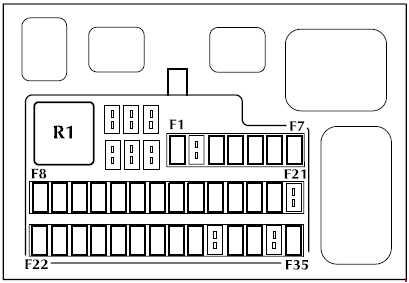

Pojistková skříňka v prostoru pro cestující
Pojistková skříňka v prostoru pro cestující se nachází na obložení panelu na pravé straně v prostoru pro nohy.
| Číslo | Ampéry [A] | Popis |
| F1 | 5 | 1999-2001:
Cívka relé motorku startéru přes spínač Park/Neutral; 2002-2008: Modul řízení motoru/senzor klikového hřídele. |
| F2 | 5 | 1999-2001:
Rádio |
| F3 | 5 | Modul řízení stability ABS/dynamiky, modul ACC (2002-2008) |
| F4 | 5 | Inerční spínač (relé palivového čerpadla, relé řízení zapalování, zadní elektronický modul);
Měřicí přístroj; Spínač tempomatu na pedálu brzdy (2002-2003); Spínač spojky dolní (2003); Řízení motoru (2006-2008); Kontrola zrušení tempomatu (2006-2008); Modul řízení pohonu (PCM) cívka relé (1999-2001); Přechodové relé (1999-2001). |
| F5 | 10 | 2002-2008:
Modul řízení bezpečnosti; Senzor přítomnosti airbagu; Kontrolka deaktivace airbagu spolujezdce. |
| 5 | 1999-2001:
Senzor automatických světel; Spínač kontroly trakce; Spínač zrušení přetížení; Moduly vyhřívaných sedadel; Blokování převodovky brzdy. |
|
| F6 | 10 | Konstruktor OBDII |
| F7 | 5 | 1999-2001:
Modul dveří řidiče (DDM); Modul sedadla řidiče (DSM); Modul řízení pohonného systému (PCM); LED dioda pasivního zabezpečovacího systému (PATS); Klakson; Napájení zrcadla; 2002-2008: Modul dveří řidiče; Logika sedadla (2002-2003); Siréna napájená z baterie; Poplatky za cestu (Singapur); LED dioda bezpečnosti. |
| F8 | 5 | Přední pravé směrovky, boční světla, světla polohy, směrovky |
| F9 | 10 | Pravý potkávací světlomet, cívka relé HID levý |
| F10 | 5 | Přední levé směrovky, boční světla, světla polohy, směrovky |
| F11 | 10 | Hlavní svazek levého světlometu |
| F12 | 15 | 2002-2008:
Čerpadlo ostřikovače |
| 10 | 1999-2001:
Nastavení světlometů |
|
| F13 | 5 | Přístrojový panel |
| F14 | 10 | 1999-2001:
Modul řízení omezení (airbag); Dvojitý modul automatické kontroly teploty; 2002-2008: Systém řízení klimatu; Modul adaptivního řízení se dvěma stupni. |
| F15 | 5 | 1999-2001:
Adaptivní modul tlumení (CATS); 2002-2008: Napájení spínače zapalování (RUN) na alternátor; Gate T; Modul řízení převodovky. |
| F 16 | 10 | 2002-2008:
Moduly vyhřívaných sedadel spolujezdce/řidiče; Elektrochromatické zrcadlo; Modul senzoru deště; Nastavení světlometů; Modul klaksonu ACC (2002-2003); Modul tlaku pneumatik (2004-2007). |
| 5 | 1999-2001:
Vyhřívaný modul spínače sedadla; Elektrochromatické zrcadlo; Senzor deště. |
|
| F17 | 5 | 1999-2001:
Modul řízení omezení (airbag); Kontrolka alternátoru; 2002-2008: Přístrojový panel (kontrolka airbagu, kontrolka alternátoru, gong bezpečnostního pásu). |
| F18 | 20 | 1999-2001:
Rádio, mobilní telefon, navigace; 2002-2008: Rádio, CD přehrávač, dotyková obrazovka/displej. |
| F19 | 15 | Motory náklonu a zdvihu sloupku řízení |
| F20 | 10 | 1999-2001:
Obecný elektronický modul (GEM); Klimatizace; Přístrojový panel; Zadní elektronický modul; 2002-2008: Napájení logiky na přístrojový panel; Systém klimatizace; Přední elektronický modul; Zadní elektronický modul; Elektrická parkovací brzda (2004-2008). |
| F21 | 10 | 1999-2001:
Sklo sklopné; Sluneční clona. |
| F22 | 10 | Napájení baterie modulu dveří řidiče (boční zrcátko řidiče, zámky) |
| F23 | 10 | Pravý potkávací světlomet |
| F24 | 5 | Pasivní systém proti krádeži |
| F25 | 10 | Levý potkávací světlomet, cívka relé HID pravého |
| F26 | 10 | 2002-2008:
Osvětlení spínače elektrické parkovací brzdy; Zesilovač antény AM/FM; Motor sluneční clony; Relé zásuvky (zapalovač cigaret a relé napájecího bodu). |
| F27 | 10 | 1999-2001:
Displej navigace; Rádio; Telefon; Modul navigace; Traffic Master; 2002-2008: Rádio; Dotyková obrazovka/displej; Modul navigace; Hlasové ovládání; VICS (Japonsko); Skupina spínačů centrální konzoly; Telefonní transceiver (2004-2008). |
| F28 | 5 | 1999-2001:
Bezpečnostní klakson |
| F29 | 5 | 1999-2001:
Hlasové ovládání; Asistence při couvání; Senzor zapnutí přívěsu; Systém nouzového varování vozidla (VEMS); Obecný elektronický modul (GEM); 2002-2008: Hlasové ovládání; Modul asistence při parkování; Telefonní transceiver; Přední elektronický modul. |
| F30 | 10 | 2002-2008:
Napájení předního elektronického modulu |
| 5 | 1999-2001:
Obecný elektronický modul (GEM); Napájení zrcadla spolujezdce. |
|
| F31 | — | — |
| F32 | 20 | Relé příslušenství (zapalovač, elektrická zásuvka) |
| F33 | 10 | 1999-2001:
Obecný elektronický modul (GEM); 2002-2008: Přední elektronický modul (stmívač přístrojů, skupina spínačů prostoru paliva/zavazadlového prostoru |
| F34 | — | — |
| F35 | 5 | 1999-2001:
Spínač brzdových světel; 2002-2008: Spínač/aktivátor brzdy; Spínač tempomatu (2002-2003); Spínač spojky dolní (2002, 2004-2008). |
| Relé | ||
| R1 | 40 | Příslušenství (zapalovač, zásuvka) |
O Jaguar S-Type (1999-2008)
Jaguar S-Type, vyráběný v letech 1999 až 2008, je luxusní sedan, který kombinuje klasický britský design s moderními technologiemi. Tento model je známý svým elegantním vzhledem a komfortním interiérem. Jaguar S-Type nabízel různé možnosti motorů, včetně šestiválcových a osmiválcových motorů, které poskytovaly silný výkon a plynulou jízdu. Vozidlo bylo vybaveno pokročilými bezpečnostními prvky a inovativními technologiemi, což z něj činilo atraktivní volbu pro ty, kteří hledali luxus a spolehlivost.
Schéma pojistkové skříňky Jaguar S-Type
Tato stránka zobrazuje schéma pojistkové skříňky pro model Jaguar S-Type, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto autě se pojistkové skříňky obvykle nacházejí v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v kufru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle, a proto je důležité mít přesnou schému pojistkové skříňky vždy po ruce.
