Jaguar E-Pace (2018-2020) – pojistková skříňka
Jaguar E-Pace – schéma pojistek
Rok výroby: 2018, 2019, 2020.

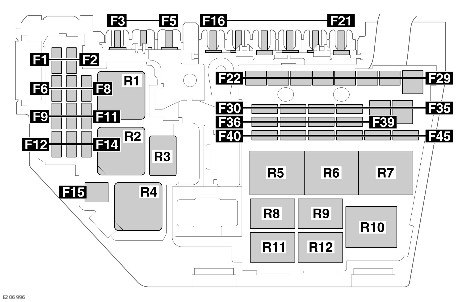

SCHÉMA POJISTEK V MOTOROVÉM PROSTORU
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| Číslo | Ampéry [A] | Barva pojistky | Popis |
| 1 | 30 | Zelená. | Modul řízení motoru |
| 2 | 5 | Světle hnědá. | Systém řízení elektrického napájení. |
| 3* | 80 | Průhledná. | Systém elektrické asistence řízení (EPAS);
Systém řízení motoru. |
| 4* | 60 | Modrá. | Žhavicí svíčky (pouze pro naftové motory). |
| 5* | 100 | Fialová. | Chlazení motoru. |
| 6 | 15 | Modrá. | Systém řízení motoru. |
| 7 | 15 | Modrá. | Systém řízení motoru. |
| 8 | 15 | Modrá. | Systém řízení motoru. |
| 9 | 10 | Červená. | Systém řízení motoru. |
| 10 | Červená. | Systém řízení motoru. | |
| 10 | 5 | Světle hnědá. | Palivové čerpadlo. |
| 11 | 10 | Červená. | Systém řízení motoru. |
| 12 | 10 | Červená. | Systém řízení motoru. |
| 13 | – | – | – |
| 14 | 10 | Červená. | Chlazení motoru. |
| 10 | Červená. | Systém řízení motoru. | |
| 15* | 40 | Oranžová. | Systém řízení motoru. |
| 16* | 100 | Fialová. | Přídavné topení. |
| 17* | 60 | Modrá. | Schéma pojistek v kabině. |
| 18* | 60 | Modrá. | Schéma pojistek v kabině. |
| 19* | 60 | Modrá. | Schéma pojistek v zavazadlovém prostoru. |
| 20* | 60 | Modrá. | Schéma pojistek v zavazadlovém prostoru. |
| 21* | 60 | Modrá. | Systém řízení elektrického napájení. |
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| 22* | 30 | Zelená. | Stěrače předního skla. |
| 23* | 40 | Oranžová. | Schéma pojistek v kabině. |
| 24* | 40 | Oranžová. | Startér (pouze dieselové motory s automatickou převodovkou). |
| 25* | 40 | Oranžová. | Systém prevence zablokování kol (ABS). |
| 26* | 40 | Oranžová. | Systém prevence zablokování kol (ABS). |
| 27* | 40 | Oranžová. | Schéma pojistek v kabině. |
| 28* | 40 | Oranžová. | Motor ventilátoru topení. |
| 29* | 30 | Zelená. | Elektrická brzda přívěsu (pouze Austrálie). |
| 30 | 15 | Modrá. | Rezervní. |
| 31 | 15 | Modrá. | Klaksón. |
| 32 | 10 | Červená. | Rezervní. |
| 33 | 5 | Světle hnědá. | Klaksón;
Vyhřívání předního skla; Palivové čerpadlo. |
| 34* | 40 | Oranžová. | Vyhřívání předního skla na levé straně. |
| 35* | 40 | Oranžová. | Vyhřívání předního skla na pravé straně. |
| 36 | 5 | Světle hnědá. | Systém řízení motoru. Klimatizace. |
| 37 | 20 | Žlutá. | Palivové čerpadlo. |
| 38 | 15 | Modrá. | Modul řízení převodovky. |
| 39 | 10 | Červená. | Přední mlhová světla. |
| 40 | 20 | Žlutá. | Pravý světlomet. |
| 41 | 20 | Žlutá. | Levý světlomet. |
| 42 | – | – | – |
| 43 | – | – | – |
| 44 | – | – | – |
| 45 | – | – | – |

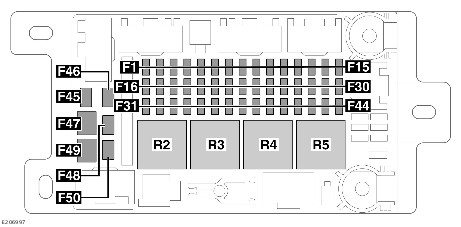

SCHÉMA POJISTEK KABINY
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| Číslo | Ampéry [A] | Barva pojistky | Popis |
| 1 | 30 | Zelená. | Sedadlo předního spolujezdce. |
| 2 | 30 | Zelená. | Sedadlo řidiče. |
| 3 | 25 | Průhledná. | Modul dveří spolujezdce. |
| 4 | 25 | Průhledná. | Modul dveří řidiče. |
| 5 | 5 | Světle hnědá. | Deaktivace bez klíče. |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | 5 | Světle hnědá. | Systém monitorování tlaku v pneumatikách (TPMS). |
| 10 | 5 | Světle hnědá. | Signál s autonomním napájením. |
| 11 | 5 | Světle hnědá. | Sada ukazatelů. |
| 12 | 20 | Žlutá. | Systém napájení. |
| 13 | 5 | Světle hnědá. | Zadní sedadla. |
| 14 | 5 | Světle hnědá. | Imobilizér vozidla. |
| 15 | 5 | Světle hnědá. | Volant. |
| 16 | 20 | Žlutá. | Deaktivace bez klíče. |
| 17 | 5 | Světle hnědá. | Spínač brzdového pedálu. |
| 18 | 20 | Žlutá. | Přední kryt. |
| 19 | 20 | Žlutá. | Vyhřívané nebo klimatizované sedadlo předního spolujezdce. |
| 20 | 5 | Světle hnědá. | Zrcadlo;
Kamera. |
| 21 | 5 | Světle hnědá. | Monitorování mrtvého úhlu |
| 22 | 5 | Světle hnědá. | Kamera. |
| 23 | – | – | – |
| 24 | – | – | – |
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| 25 | 10 | Červená. | Sada směrových světel. |
| 26 | 20 | Žlutá. | Zapalovač. |
| 27 | – | – | – |
| 28 | 10 | Červená. | Display HUD a ventilátor. |
| 29 | 5 | Světle hnědá. | Inteligentní systém programování rychlosti jízdy. |
| 30 | 20 | Žlutá. | Ovládací prvky vyhřívání a klimatizace sedadla řidiče. |
| 31 | 5 | Světle hnědá. | Víko elektrického zavazadlového prostoru. |
| 32 | 5 | Světle hnědá. | Modul dveří řidiče. |
| 33 | 10 | Červená. | Audio zesilovač. |
| 34 | 15 | Modrá. | Informační a zábavní systém. |
| 35 | 15 | Modrá. | Informační a zábavní systém. |
| 36 | 10 | Červená. | Audio/video výstup. |
| 37 | 15 | Modrá. | Spínače sedadla a paměť. |
| 38 | 20 | Žlutá. | Napájení příslušenství v prostoru mezi sedadly. |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | 10 | Červená. | Vyhřívaný volant. |
| 42 | 5 | Světle hnědá. | Volant. |
| 43 | 20 | Žlutá. | Systém vyhřívání a ventilace. |
| 44 | – | – | – |
| 45 | 40 | Oranžová. | Modul řízení karoserie. |
| 46 | – | – | – |
| 47 | 40 | Oranžová. | Modul řízení karoserie. |
| 48 | – | – | – |
| 49 | 40 | Oranžová. | Informační a zábavní systém, zesilovač. |
| 50 | 20 | Žlutá. | Modul zesilovače. |

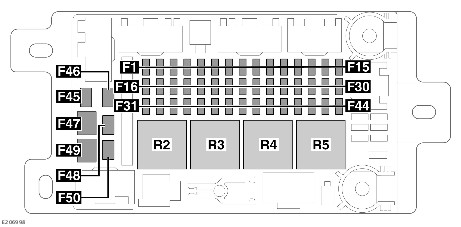

SCHÉMA POJISTEK ZAVAZADLOVÉHO PROSTORU
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| Číslo | Ampéry [A] | Barva pojistky | Popis |
| 1 | 15 | Modrá. | Zadní stěrač. |
| 2 | 20 | Žlutá. | Výsuvné boční prahy. |
| 3 | 5 | Světle hnědá. | Systém telematiky. |
| 4 | 5 | Světle hnědá. | Topení na palivo (FBH). |
| 5 | 25 | Průhledná. | Palivové čerpadlo. |
| 6 | 30 | Zelená. | Asistence víka zavazadlového prostoru. |
| 7 | 5 | Světle hnědá. | Rezervní. |
| 8 | – | – | – |
| 9 | 5 | Světle hnědá. | Záložní akumulátor. |
| 10 | – | – | – |
| 11 | 25 | Průhledná. | Modul pravých zadních dveří. |
| 12 | 20 | Žlutá. | Přívěs. |
| 13 | 5 | Světle hnědá. | Pohon všech kol (AWD). |
| 14 | 25 | Průhledná. | Modul levých zadních dveří. |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | – | – | – |
| 18 | – | – | – |
| 19 | 30 | Zelená. | Převodový systém. |
| 20 | – | – | – |
| 21 | 20 | Žlutá. | Zásuvka pro příslušenství. |
| 22 | – | – | – |
| 23 | – | – | – |
| 24 | 5 | Světle hnědá. | Výpočet hloubky brodění. |
| 25 | – | – | – |
| Číslo | Ampéry [A] | Barva pojistky | Popis |
|---|---|---|---|
| 26 | 20 | Žlutá. | Modul vyhřívání zadního sedadla. |
| 27 | 5 | Světle hnědá. | Okna. |
| 28 | 5 | Světle hnědá. | Diagnostika vozidla. |
| 29 | – | – | – |
| 30 | – | – | – |
| 31 | – | – | – |
| 32 | – | – | – |
| 33 | 20 | Žlutá. | Napájení přívěsu. |
| 34 | 10 | Červená. | Modul řízení prvků podvozku. |
| 35 | 30 | Zelená. | Převodový systém. |
| 36 | 20 | Žlutá. | Palivové čerpadlo. |
| 37 | – | – | – |
| 38 | 5 | Světle hnědá. | Rezervní ventilátor. |
| 39 | 20 | Žlutá. | Rezervní zadní ovládání. |
| 40 | 10 | Červená. | USB nabíječka. |
| 41 | 20 | Žlutá. | Vyhřívání pravého zadního sedadla. |
| 42 | 20 | Žlutá. | Napájení příslušenství v zadní konzoli. |
| 43 | – | – | – |
| 44 | 30 | Zelená. | Vyhřívání zadního skla. |
| 45 | – | – | – |
| 46 | – | – | – |
| 47 | 30 | Zelená. | Převodový systém. |
| 48 | 30 | Zelená. | Odnímatelný tažný hák. |
| 49 | – | – | – |
| 50 | 25 | Průhledná. | Topení. |
O Jaguar E-Pace (2018-2020)
Jaguar E-Pace, který byl představen v letech 2018 až 2020, je kompaktní SUV, které kombinuje luxusní design s dynamickými jízdními vlastnostmi. Tento model je známý svým elegantním vzhledem a moderními technologiemi, které zaručují pohodlí a bezpečnost na cestách. Jaguar E-Pace nabízí různé možnosti motorů, včetně benzinových a naftových variant, které poskytují výkony od 150 do 300 koní. Interiér vozidla je vybaven kvalitními materiály a pokročilými funkcemi infotainmentu, čímž zajišťuje komfortní jízdu pro řidiče i pasažéry.
Schéma pojistkové skříňky Jaguar E-Pace
Tato stránka zobrazuje schéma pojistkové skříňky pro model Jaguar E-Pace, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci.
