Jaguar X-Type (2001-2009) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Jaguar X-Type (2001–2009), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Jaguar X-Type (2004 – 2009) – schéma pojistkové skříňky
Rok výroby: 2001, 2002, 2003.

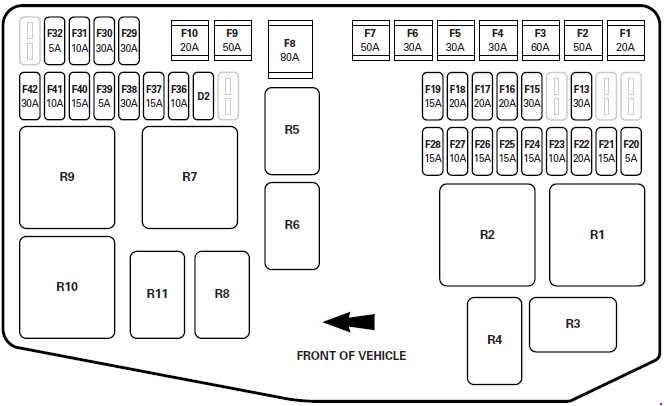

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| F1 | 20 | Světlomet, relé světla s vysokou intenzitou (HID) |
| F2 | 50 | Napájení relé startování |
| F3 | 60 | ABS |
| F4 | 30 | Relé vyhřívání zadního skla, vyhřívaná zrcátka |
| F5 | 30 | Pomocné čerpadlo vakuum, modul řízení převodovky |
| F6 | 30 | Relé ventilátoru topení |
| F7 | 50 | Napájení pojistkové skříňky v prostoru pro cestující |
| F8 | 80 | Modul ventilátoru |
| F9 | 50 | Relé napájení systému řízení motoru, ostřikovač světlometů |
| F10 | 20 | Relé ostřikovače světlometů |
| F11 | — | — |
| F12 | — | — |
| F13 | 30 | Vyhřívané čelní sklo na pravé straně |
| F14 | — | — |
| F15 | 30 | Vyhřívané čelní sklo na levé straně |
| F 16 | 20 | Světlomet s tlumeným světlem na levé straně, denní světla (DTRL), automatická světla |
| F17 | 20 | Světlomety s tlumeným světlem na pravé straně, světla HID |
| F18 | 20 | Napájení motoru škrticí klapky (2,5L a 3,0L), čerpadlo paliva (2,0L) |
| F19 | 15 | 2002-2003: Čerpadlo na mytí skel, systém detekce deště |
| F20 | 5 | Displej navigace |
| F21 | 15 | Boční světla (parkovací) |
| F22 | 20 | Relé příslušenství |
| F23 | 10 | Relé spojky kompresoru klimatizace |
| F24 | 15 | Napájení zámku dveří |
| F25 | 15 | Směrovky (GEM) |
| F26 | 15 | Relé klaksonu |
| F27 | 10 | Modul řízení převodovky, relé přechodu |
| F28 | 30 | 2001-2002: Spínač zapnutí |
| 15 | 2002-2003: Spínač zapnutí | |
| F29 | 30 | Motorek startování |
| F30 | 30 | Zásuvky příslušenství |
| F31 | 10 | Spirála relé řízení motoru |
| F32 | 5 | Kontrola fungování motoru |
| F33 | 20 | 2001: Relé motoru tělesa škrticí klapky |
| F34 | — | — |
| F35 | — | Relé diod EMS |
| F36 | 10 | Ventil čištění nádrže, uzavírací ventil nádrže, měřič proudu vzduchu, relé motoru tělesa škrticí klapky, spirála relé stěrače, spirála relé klimatizace, modul tempomatu |
| F37 | 15 | Systém řízení motoru, regulátor rychlosti ventilátoru, regulátor rychlosti |
| F38 | 30 | Ohřívače se senzorem kyslíku |
| F39 | 5 | Variabilní sací ventily |
| F40 | 15 | 2002-2003: Modul řízení automatické převodovky |
| F41 | 10 | Vstřikovače |
| F42 | 30 | Ohřívače se sondou lambda B |
| Relé | ||
| R1 | 40 | Stěrače |
| R2 | 70 | Vyhřívané čelní sklo |
| R3 | 20 | Klakson |
| R4 | 20 | Příslušenství |
| R5 | 20 | Stěrač světlometů |
| R6 | 20 | Spojka kompresoru klimatizace |
| R7 | 70 | Systém řízení motoru |
| R8 | 20 | Modul řízení převodovky |
| R9 | 40 | Světlomet dálkových světel/HID |
| R10 | 40 | Motorek startování |
| R11 | 20 | Motor tělesa škrticí klapky (2,5/3,0L), čerpadlo paliva (2,0L) |

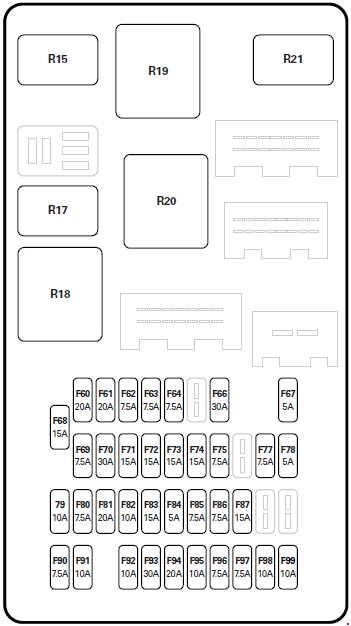

Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéráže [A] | Popis |
| F60 | 20 | Elektrická okna na levé straně |
| F61 | 20 | Elektrická okna na pravé straně |
| F62 | 10 | 2001: Zadní mlhová světla |
| 7,5 | 2002-2003: Zadní mlhová světla | |
| F63 | 10 | 2001: Pravé přední boční světlo, boční obrysová světla, zadní světla |
| 7,5 | 2002-2003: Pravé přední boční světlo, boční obrysová světla, zadní světla | |
| F64 | 10 | 2001: Levá strana – přední světlo na poloze, boční obrysová světla, zadní světla |
| 7,5 | 2002-2003: Levá strana – přední světlo na poloze, boční obrysová světla, zadní světla | |
| F65 | — | — |
| F66 | 30 | Spínače levého sedadla, modul vyhřívání, bederní pumpa (2002-2003) |
| F67 | 5 | Indikátor nouzového stavu baterie, relé přechodu, relé HID/dip, kontrola dodatečné vakuové pumpy, modul řízení automatické převodovky (2002-2003) |
| F68 | 15 | Zapalovač cigaret |
| F69 | 10 | Telematický displej (2002-2003), CD přehrávač, modul antény, navigační modul, VICS (Japonsko), tuner (2001), hlasový modul (2001-2002), parkovací asistence, prémiový audio systém 1, telefonní headset, modul napájení telefonu, přístrojová deska, modul PATS. |
| F70 | 30 | Spínače pravého sedadla, modul vyhřívání, bederní pumpa (2002-2003) |
| F71 | 15 | VICS (Japonsko), hlasový modul, telefonní vysílač-přijímač, telefonní headset |
| F72 | 15 | Rádio, CD přehrávač, elektronický kontrolní modul navigace, diagnostický port Jaguar/OBD2 port |
| F73 | 15 | Modul/ jednotka otevírací střechy |
| F74 | 15 | Přístrojová deska, prémiový zesilovač ICE |
| F75 | 10 | 2001: Sklápěcí zrcátko, akustický signál, ECU klimatizace |
| 7,5 | 2002-2003: Modul sklápění zrcátek, akustický signál, klimatizace EC | |
| F76 | — | — |
| F77 | 10 | 2001: Čerpadlo ostřikovače, senzor deště |
| 7,5 | 2002-2003: Moduly vyhřívaných sedadel na levé a pravé straně | |
| F78 | 5 | Napájení telefonu, Jaguar Telematics (2001-2002) |
| F79 | 10 | Zadní světla, spínač zadního světla, parkovací asistence při couvání, elektrochromatické zrcátko, přístrojová deska; |
| F80 | 10 | 2001: Parkovací brzda, spínač topení, OBD2, relé ventilátoru |
| 7,5 | 2002-2003: Parkovací brzda, spínač topení, OBD2, relé ventilátoru | |
| F81 | 20 | Modul řízení čerpadla paliva (2,5/3,0L), relé čerpadla paliva (2,0L) |
| F82 | 20 | 2001: Zadní světla manuální převodovky, variabilní posilovač řízení, alternátor, TCM |
| 10 | 2002-2003: Servotvorba variabilní, alternátor. Pouze manuální převodovka: (světla couvání, spínač světel couvání, asistence při parkování v couvání, elektrochromatické zrcátko, přístrojová deska) | |
| F83 | 10 | 2001: Moduly vyhřívaných sedadel levých a pravých |
| F84 | 5 | Přístrojová deska, osvětlení airbagu pro cestující, senzor hmotnosti sedadla |
| F85 | 10 | 2001: Pravé dálkové světlo |
| 7,5 | 2002-2003: Pravé dálkové světlo | |
| F86 | 10 | 2001: Levé dálkové světlo |
| 7,5 | 2002-2003: Levé dálkové světlo | |
| F87 | 15 | Přední mlhová světla, hlavní spínač světla |
| F88 | — | — |
| F89 | — | — |
| F90 | 15 | 2001: Brzdová světla, tempomat |
| 7,5 | 2002-2003: Brzdová světla, tempomat | |
| F91 | 10 | Otevíratelná střecha, elektrochromatické zrcátko, elektrická okna, elektrická zrcátka (2002-2003) |
| F92 | 10 | Spínač tempomatu manuální převodovky, zapalovací cívky, otočný spínač automatické převodovky |
| F93 | 30 | Stěrače |
| F94 | 20 | HID modul |
| F95 | 10 | Modul airbagů |
| F96 | 10 | 2001: ABS modul |
| 7,5 | 2002-2003: ABS modul | |
| F97 | 10 | 2001: Osvětlení odkládací schránky, osvětlení přístrojové desky, osvětlení evidenčního čísla |
| 7,5 | 2002-2003: Osvětlení odkládací schránky, osvětlení přístrojové desky, osvětlení evidenčního čísla | |
| F98 | 10 | Vyhřívače zrcátek |
| F99 | 10 | Osvětlení zavazadlového prostoru, osvětlení prostoru pro nohy, osvětlení kaluže, osvětlení kosmetického zrcátka, vnitřní osvětlení, řídicí jednotka klimatizace, stropní konzola. |
| Relé | ||
| R15 | 20 | Relé dálkových světel/předních mlhových světel |
| R16 | 20 | — |
| R17 | 20 | Světla couvání |
| R18 | 70 | Relé zapalování |
| R19 | 40 | Vyhřívané relé zadního okna |
| R20 | 40 | Relé ventilátoru |
| R21 | 20 | Relé úspory baterie |
Jaguar X-Type (2004 – 2009) – schéma pojistkové skříňky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.
Pojistková skříňka v motorovém prostoru
| Číslo | Ampéráž [A] | Popis |
| F1 | 10 | Světlomet s tlumeným světlem vpravo |
| F2 | 15 | Přední mlhová světla, hlavní spínač světlometů |
| F3 | 20 | Klakson (pouze diesel) |
| F4 | 10 | Levý hlavní svazek |
| F5 | 10 | Spojka kompresoru klimatizace |
| F6 | 7,5 | Alternátor (pouze benzín) |
| F7 | 5 | Cívka relé topení napájeného palivem (pouze naftové) |
| F8 | 30 | Spínač stěračů |
| F9 | 30 | Spínač stěračů, čerpadlo ostřikovače, motor stěračů |
| F10 | 15 | Cívky zapalování (pouze benzín) |
| F11 | 15 | Modul řízení automatické převodovky |
| F12 | 7,5 | Přídavná cívka relé topení (pouze naftové) |
| F13 | 5 | Systém kontroly trakce (2004-2007), systém prevence zablokování kol během brzdění (ABS), systém dynamické kontroly stability (DSC) |
| F14 | 30 | Vyhřívané čelní sklo na levé straně |
| F15 | 30 | Vyhřívané čelní sklo na pravé straně |
| F 16 | 5 | Nastavení rychlosti ventilátorů chladiče |
| F17 | 10 | Palivové vstřikovače (pouze benzín) Recirkulace výfukových plynů, kontrola turbodmychadla s variabilní geometrií (pouze naftové) |
| F18 | 10 | Ventil pro vyprázdnění nádrže, měřicí přístroj vzduchu, ladící ventil sání, uzavírací ventil nádrže, modul podtlaku (pouze benzín). Modul tempomatu (pouze benzín 2,0 l) Cívka relé svíček (pouze naftové) |
| F19 | 10 | Modul řízení motoru (pouze benzín) Relé motoru tělesa škrticí klapky (2,5 l a 3,0 l) Relé čerpadla paliva (2,0 l benzín) |
| F20 | 30 | Vyhřívače se sondou lambda B (pouze benzín) |
| 7,5 | Ventil sání | |
| F21 | 30 | Vyhřívače se sondou lambda A (pouze benzín) |
| 15 | Měřicí přístroj vzduchu, modul řízení motoru (pouze naftové) | |
| F22 | 60 | Svíčky zapalování (pouze naftové) |
| F23 | — | — |
| F24 | 30 | Čerpadlo na mytí |
| F25 | — | — |
| F26 | — | — |
| F27 | 15 | Přechodové relé, modul podtlaku, akustický signální přístroj napájený baterií |
| F28 | — | — |
| F29 | 20 | Světlomet s nízkým světlem nalevo, hlavní spínač světlometů (automatické světlomety), nastavení světlometů, přístrojová deska |
| 10 | Světlomet s nízkým světlem nalevo, spínač hlavních světlometů (automatické lampy), nastavení světlometů, přístrojová deska (pro modely s naftovým motorem, které nejsou vybaveny světlomety HID) | |
| F30 | 20 | Světlomet s nízkým světlem napravo |
| 10 | Světlomety s nízkým světlem napravo (pro modely s naftovým motorem, které nejsou vybaveny světlomety HID) | |
| F31 | 15 | Ohřívač na palivo (pouze nafta) |
| F32 | 15 | Modul řízení automatické převodovky |
| F33 | — | — |
| F34 | 30 | Elektromagnet startovacího motoru |
| F35 | 5 | Bobina relé zapalování |
| F36 | 5 | Modul řízení motoru (pouze benzín) |
| 7,5 | Modul řízení motoru, senzor baterie pro alternátor (pouze nafta) | |
| F37 | — | — |
| F38 | 20 | Klakson (pouze benzín) |
| 30 | Pomocný ohřívač (pouze nafta) | |
| Relé | ||
| R1 | Světlomety s nízkým světlem / relé předních mlhových světel | |
| R2 | Relé klaksonu | |
| R3 | Relé spojky kompresoru klimatizace | |
| R4 | Relé motoru stěračů čelního skla | |
| R5 | Relé zapalování pojistkové skříňky distribuce napájení | |
| R6 | Relé ohřívače čelního skla | |
| R7 | Relé řízení EMS | |
| R8 | Relé čerpadla Powerwash | |
| R9 | — | |
| R10 | Relé zapalovací svíčky | |
| R11 | Relé světlometů s nízkým světlem | |
| R12 | Relé startovacího motoru (relé PCB není použitelné) | |
| R13 | Relé sekundárního zapalování (relé PCB není použitelné) | |
| R14 | Nepoužívá se (relé PCB není použitelné) | |
| R15 | Relé pomocného ohřívače 1 (relé na plošném spoji není použitelné) | |

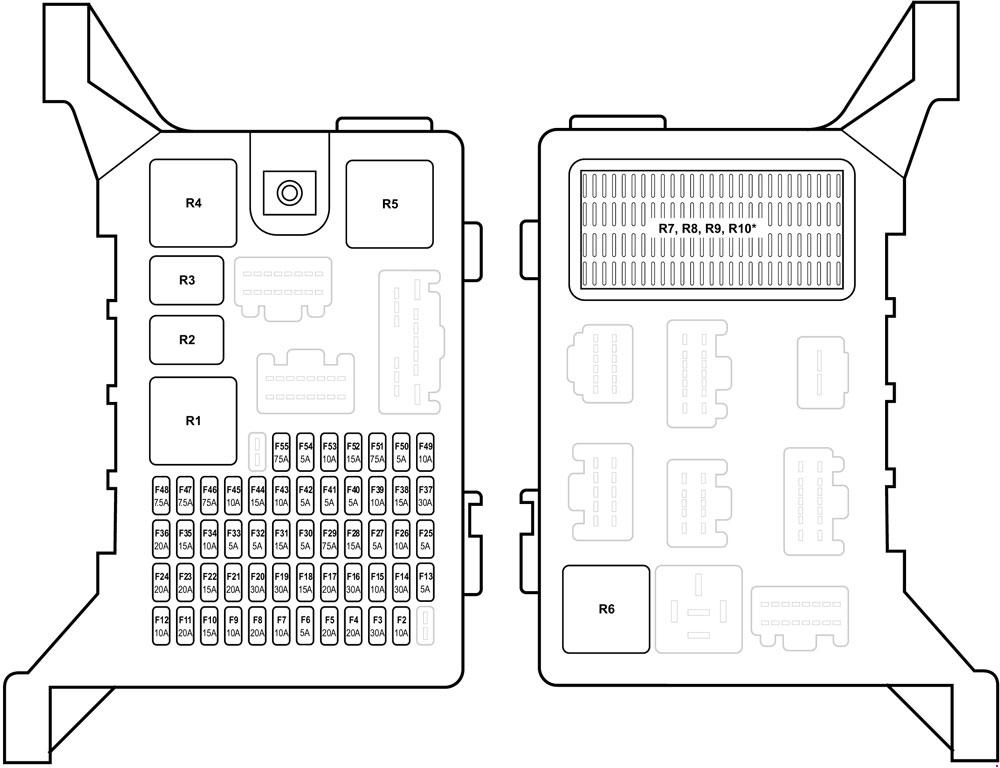

Pojistková skříňka v prostoru pro cestující
| Číslo | Ampéráže [A] | Popis |
| F1 | — | — |
| F2 | 10 | Přístrojová deska, zrcátko s elektrochromatickým povrchem, spínač světla couvání, světla couvání |
| F3 | 30 | Motory nastavení sedadla pasažéra |
| F4 | 20 | Připojení příslušenství |
| F5 | 20 | Léto: Stěrač zadního okna |
| F6 | — | — |
| F7 | 10 | Diagnostika na palubě, vyhřívané moduly předních sedadel, systém detekce deště, JaguarVoice |
| F8 | 20 | Vyhřívané moduly předních sedadel |
| F9 | 10 | Funkce paměti sedadla řidiče |
| F10 | 15 | Modul otevírací střechy, anténa SRX |
| F11 | 20 | Elektrické motory levých oken (přední a zadní) |
| F12 | 10 | VICS (Japonsko), Jaguar Voice |
| F13 | — | — |
| F14 | 30 | Vyhřívaný zadní displej |
| F15 | 10 | Vyhřívaná boční zrcátka |
| F 16 | 30 | Motory nastavení sedadla řidiče |
| F17 | 20 | Modul ovládání čerpadla paliva a relé |
| F18 | 15 | Léto: zásuvka příslušenství vzadu |
| F19 | 30 | Modul tažného zařízení, zásuvka příslušenství vzadu (pouze kombi) |
| F20 | 30 | Premium ICE zesilovač |
| F21 | 20 | Elektrické motory pravých oken (přední a zadní) |
| F22 | 15 | Modul zámku dveří |
| F23 | 20 | Léto: Čerpadlo ostřikovače zadního okna |
| F24 | 20 | Čerpadlo kapaliny ostřikovače |
| F25 | 5 | Diagnostika na palubě |
| F26 | 10 | Spínač spojky tempomatu pro manuální převodovku, otočný spínač |
| F27 | 5 | Dotyková obrazovka |
| F28 | 15 | Přední a zadní zásuvky příslušenství |
| F29 | 7,5 | Zadní mlhová světla |
| F30 | 5 | Mobilní telefon, PSE |
| F31 | 15 | Klíč na zapalování |
| F32 | 5 | Diagnostika na palubě |
| F33 | 5 | Asistence při parkování |
| F34 | 10 | Spínač couvání |
| F35 | 15 | Modul napájení směru |
| F36 | 20 | Relé motoru tělesa škrtidla (2,5L a 3,0L). Čerpadlo paliva (pouze benzín 2.0L) |
| F37 | 30 | Motor ventilátoru klimatizace |
| F38 | 15 | Spínač vnějšího světla |
| F39 | 10 | Modul HID, ECU klimatizace, cívka relé motoru ventilátoru |
| F40 | 5 | Modul otevírací střechy, elektrochromatické zrcátko, motory a spínače elektrických oken |
| F41 | 5 | Osvětlení airbagu pasažéra, senzor hmotnosti sedadla pasažéra |
| F42 | 5 | Modul asistence řízení |
| F43 | 10 | Panel přístrojů, telematický displej, hlavní jednotka ICE, modul antény, VICS (Japonsko), navigační systém, asistence při parkování, JaguarVoice, telefon pro auto, cívka relé příslušenství |
| F44 | 15 | Modul ECU navigace, CD přehrávač, hlavní jednotka ICE |
| F45 | 10 | Regulátor klimatizace |
| F46 | 7,5 | Elektricky sklopná boční zrcátka |
| F47 | 7,5 | Světla na levé straně (parkování) |
| F48 | 7,5 | Světla na pravé straně (parkování) |
| F49 | 10 | ECU klimatizace, vnitřní osvětlení kabiny, stropní konzola, senzor vozidla |
| F50 | 5 | Modul řízení automatické převodovky |
| F51 | 7,5 | Spínač spojky tempomatu pro manuální převodovku, spínač brzdy |
| F52 | 15 | Napájení zapalování modulu airbagu Zapalovač cigaret |
| F53 | 10 | Napájení zapalování modulu airbagu |
| F54 | 5 | Napájení zapalování panelu přístrojů |
| F55 | 5 | Osvětlení evidenčního čísla, osvětlení odkládací schránky, přístrojová deska |
| F56 | — | — |
| Relé | ||
| R1 | Modul sklopného zrcátka | |
| R2 | Relé příslušenství | |
| R3 | Léto: Relé motoru zadního stěrače | |
| R4 | Relé motoru ventilátoru | |
| R5 | Relé zapalování pojistkové skříňky pasažéra | |
| R6 | Vyhřívané relé zadního skla | |
| R7 | Relé motoru tělesa škrtidla (2,5 l, 3,0 l) (relé na tištěné desce nejsou použitelné) Relé čerpadla paliva (2,0 l) (relé na tištěné desce nejsou použitelné) |
|
| R8 | Nepoužívá se (relé PCB nejsou použitelné) | |
| R9 | Relé světla couvání (relé na tištěné desce nejsou použitelné) | |
| R10 | Relé úspory baterie (relé PCB nejsou použitelné) | |
O Jaguar X-Type (2001-2009)
Jaguar X-Type, vyráběný v letech 2001 až 2009, byl pokusem značky Jaguar vstoupit do segmentu kompaktních luxusních automobilů. Tento model byl dostupný jako sedan i kombi, přičemž nabízel elegantní design a komfortní interiér, který byl typický pro značku Jaguar. X-Type byl vybaven různými motorizacemi, včetně benzinových motorů s objemem od 2.0 do 3.0 litru a dieselových motorů s objemem 2.0 a 2.2 litru. Pohon všech kol byl k dispozici pro některé verze, což zvyšovalo jeho schopnosti na různých typech povrchů. Díky kombinaci výkonu a luxusu si Jaguar X-Type získal přízeň mnoha řidičů.
Schéma pojistkové skříňky Jaguar X-Type
Tato stránka zobrazuje schéma pojistkové skříňky pro model Jaguar X-Type, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle pod palubní deskou nebo v kufru. Na schématech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla.
