Jaguar F-Type (2014-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Jaguar F-Type (2014–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Jaguar F-Type
Týká se vozidel vyrobených v letech:
2014, 2015, 2016, 2017.

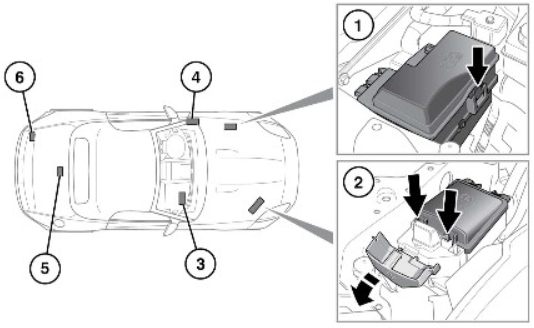

Poloha pojistkové skříňky
Ve vozidle je nainstalováno 6 samostatných pojistkových skříní, z nichž každá obsahuje pojistky, které chrání různé skupiny obvodů.
- Pojistková skříňka na levé straně motorového prostoru:
Odstraňte boční kryt na levé straně pod kapotou, stiskněte svorku, abyste uvolnili kryt pojistkové skříňky.
- Pojistková skříňka na pravé straně motorového prostoru:
Otevření bočního krytu a stisknutí 2 svorek pro uvolnění krytu pojistkové skříňky.
- Pojistková skříňka v prostoru pro cestující, umístěná v prostoru pro nohy na straně spolujezdce:
Zvedněte rohož/koberec, abyste odhalili přístupový panel. Zatáhněte a odstraňte přístupový panel, abyste viděli pojistkovou skříňku.
- Pojistková skříňka v prostoru pro cestující, umístěná na levém sloupku A, pod přístrojovou deskou:
Odstraňte přístupový panel, abyste viděli pojistkovou skříňku.
- Pouze vozidla typu kupé:
Přístup k pojistkové skříňce se získá přes: Složení panelu podlahy zavazadlového prostoru a odstranění podpěry panelu podlahy. Odstranění krytu zavazadlového prostoru nalevo (baterie). Odstranění krytu zavazadlového prostoru.
- Pouze kabriolet.
Přístup k pojistkové skříňce se získá přes: Odstranění bočního krytu zavazadlového prostoru nalevo (baterie). Odstranění krytu zavazadlového prostoru.

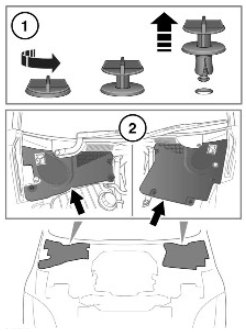

Odstranění krytů pod kapotou:
- Otáčejte vytahovacími šrouby proti směru hodinových ručiček, poté táhněte, abyste je odstranili.
- Zvedněte přední okraj krytu a posuňte jej dopředu, abyste jej odstranili.
- Nainstalujte tyto části v opačném pořadí než při demontáži.
Pojistkové skříňky v prostoru pro cestující

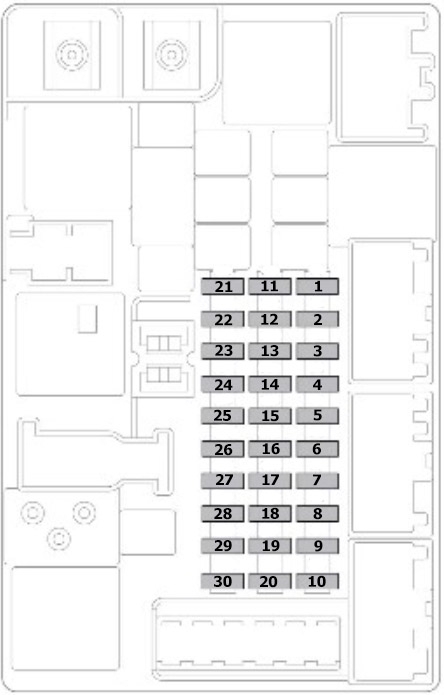

Schéma pojistkové skříňky levého sloupku A
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| F1 | 30A | Brzda parkovací elektrická (EPB) (levá strana) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Ovládání přístrojové desky, ventilátor přístrojové desky |
| F6 | 15A | Skládací střecha (přední zámek) |
| F7 | – | – |
| F8 | 5A | Modul vozidla bez klíče (logika) |
| F9 | 15A | Skládací střecha (dolní zámek) |
| F10 | 10 A | Spojka klimatizace |
| F11 | 25A | Vyhřívané přední sedadlo |
| F12 | 5A | Napájení spínače sedadla |
| F13 | 10 A | Modul řízení podvozku (spoiler), spínač ovládání JaguarDrive |
| F14 | – | – |
| Číslo | Ampér [A] | Popis |
|---|---|---|
| F15 | 25A | Zavazadlový prostor |
| F 16 | 30A | Elektrická parkovací brzda (EPB) (pravá strana) |
| F17 | 10 A | Adaptivní kontrola tlumení, řídicí jednotka podvozku |
| F18 | – | – |
| F19 | 30A | Čerpadlo paliva |
| F20 | – | – |
| F21 | 10 A | Zadní kamera, světlomety, monitorování mrtvého úhlu (BSM), kontrola parkovací vzdálenosti, zpětné zrcátko |
| F22 | 5A | Motor pravého bočního světlometu |
| F23 | 5A | Motor levého bočního světlometu |
| F24 | 5A | Nastavení světlometů |
| F25 | 10 A | Ovládání palubní desky, ventilátor palubní desky |
| F26 | 5A | Modul brány |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Zadní kamera, světlomety, monitorování mrtvého úhlu (BSM), kontrola parkovací vzdálenosti, zpětné zrcátko |
| F30 | 5A | Normální režim (nebo režim přepravy) |

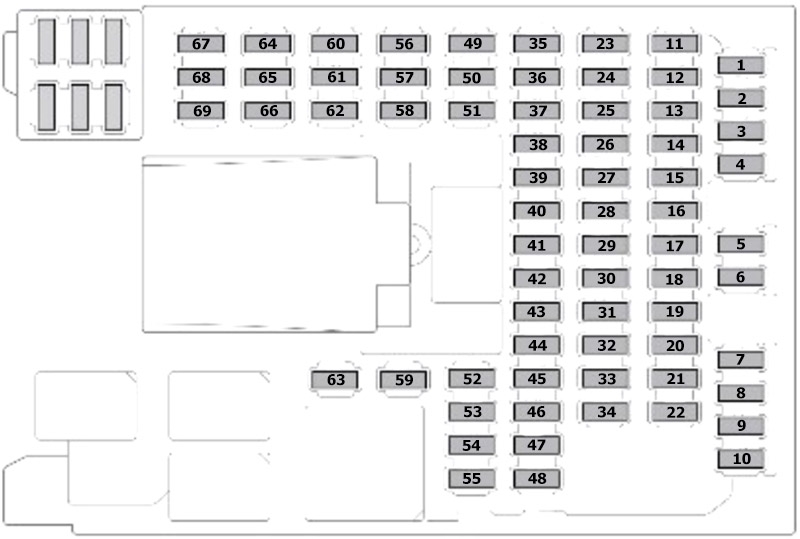

Schéma pojistkové skříňky na straně spolujezdce
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| F1 | 5A | Přijímač rádiové frekvence (RF), senzor pohybu, senzor monitorování tlaku pneumatik (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Modul brány CAN |
| F5 | 5A | Systém proti zablokování (ABS), senzor úhlu řízení |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Sedadlo na pravé straně (napájení 2) |
| F9 | 5A | Elektrická parkovací brzda (EPB) |
| F10 | 5A | Adaptivní kontrola odpružení |
| F11 | – | – |
| F12 | 5A | Světla couvání a blokování zatmění zrcátek |
| F13 | – | – |
| F14 | 5A | Spínač pedálu brzdy |
| F15 | 30A | Vyhřívané zadní sklo |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Modul řízení systému přenosu, elektronický řídicí modul |
| F20 | 10 A | Vyhřívaný volant |
| F21 | 10 A | Kontrolka deaktivace airbagu pro cestující (stropní konzola) |
| F22 | 5A | Modul řízení přenosu, zadní diferenciál, elektronický spínač přenosu (signál zapnutí) |
| F23 | 5A | Útlum pojistkové skříňky |
| F24 | 5A | Pravé zadní mlhové světlo |
| F25 | 5A | Levé zadní mlhové světlo |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Modul dveří (pravá strana) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Senzor deště, senzory klimatizace |
| F32 | 25A | Modul dveří (levá strana) |
| F33 | – | – |
| F34 | 10 A | Zámek odkládací schránky |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Lavalunetta předního skla |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Sedadlo na levé straně (napájení 1) |
| F43 | 10 A | Aktivní vypouštění |
| F44 | – | – |
| F45 | 30A | Sedadlo na pravé straně (napájení 1) |
| F46 | 30A | Sedadlo na levé straně (napájení 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Spínače na volantu |
| F52 | 20A | Tlačítko příslušenství (střed) |
| F53 | 20A | Zásuvka příslušenství/zapalovač (zásuvka) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Modul řízení imobilizéru |
| F57 | 10 A | Lampa v odkládací schránce, čtecí světla |
| F58 | – | – |
| F59 | 10 A | Měkké uzavírání dveří (zavři a otoč) |
| F60 | 5A | Senzor přítomnosti |
| F61 | 5A | Anténa imobilizéru |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Pojistkové skříňky v motorovém prostoru

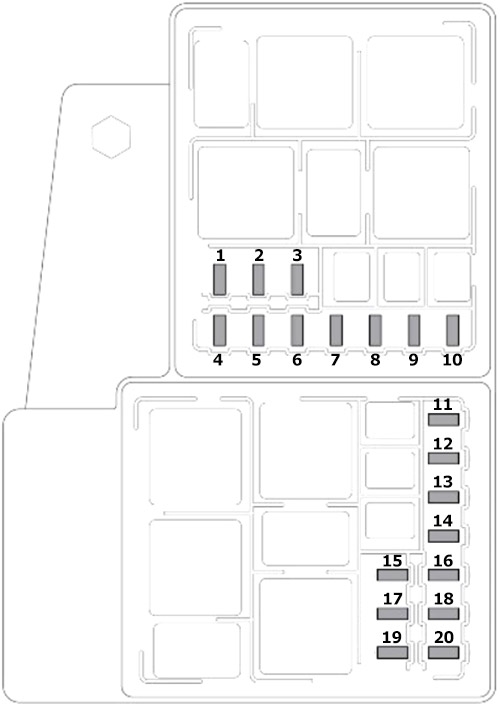

Schéma pojistkové skříňky na levé straně
| Číslo | Ampér [A] | Popis |
|---|---|---|
| Číslo | Ampér [A] | Popis |
| F1 | 5A | Diagnostický konektor |
| F2 | 20A | Čerpadlo na přenos vody na mytí skel |
| F3 | – | – |
| F4 | 5A | Monitor (monitorování motoru při startování) |
| F5 | 25A | Řízení motoru (zapalovací cívky) |
| F6 | 5A | Řízení motoru (senzory MAF) |
| F7 | 5A | Řízení motoru (senzory) |
| F8 | 10 A | Řízení motoru (aktuátory) |
| F9 | 10 A | Řízení motoru (motor klapky škrtícího ventilu) |
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F10 | 15A | Řízení motoru (variabilní fáze distribuce) |
| F11 | 20A | Řízení motoru (senzor kyslíku na levé straně) |
| F12 | 20A | Řízení motoru (senzor kyslíku na pravé straně) |
| F13 | 20A | Řízení motoru (senzor kyslíku katalyzátoru) |
| F14 | 10 A | Čerpadlo elektrické vody |
| F15 | 5A | Aktivní výfukový ventil |
| F 16 | – | – |
| F17 | 5A | Systém řízení motoru |
| F18 | 30A | Ventily systému proti zablokování (ABS) |
| F19 | 15A | Elektronický spínač převodovky, řídicí modul převodovky |
| F20 | 30A | Systém pohonu všech kol |

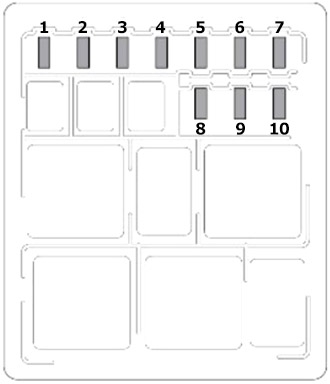

Schéma pojistkové skříňky na pravé straně
| Číslo | Amperáže [A] | Popis |
|---|---|---|
| F1 | 25A | Stěrač světlometů |
| F2 | – | – |
| F3 | 15A | Klaksón |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
O Jaguar F-Type (2014-2020)
Jaguar F-Type, vyráběný v letech 2014 až 2020, je sportovní automobil, který zosobňuje eleganci a výkon. Tento model je dostupný v různých verzích, včetně kupé a kabrioletu, a nabízí širokou škálu motorových možností. Mezi nejvýznamnější patří přeplňované motory V6 a V8, které poskytují výjimečný výkon a dynamiku jízdy. F-Type je známý svým precizním řízením, luxusním interiérem a pokročilými technologiemi, které zaručují nezapomenutelný zážitek z jízdy.
Schéma pojistkové skříňky Jaguar F-Type
Tato stránka zobrazuje schéma pojistkové skříňky pro Jaguar F-Type, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka obvykle nachází v prostoru pro cestující a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je důležitou součástí vozidla, která zajišťuje ochranu elektrických obvodů před přetížením a zkraty.
