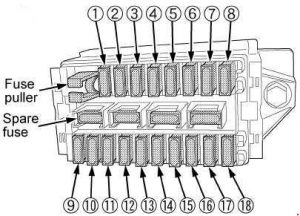

Pomocné sedadlo s pneumatickým odpružením (pokud je přítomno)
3
15
Pracovní světlo (vpředu, na boku)
4
10
Klimatizace (kompresor)
5
30
Klimatizace (motor ventilátoru)
6
15
Zapalovač
7
15
Pracovní světlo (vpředu)
8
15
Pracovní světlo (zezadu)
9
20
Pojistka rezervy
10
20
Směrová světla (nebezpečí)
11
20
Hlavní světlo, zadní lampa
12
10
Měřicí přístroj, rádio (záložní kopie), klakson
13
10
Směrová světla, brzdové světlo
14
5
Panel měřicího přístroje, OPC
15
5
Alternátor, motor, ohřívač
16
15
Stěrač
17
5
Klimatizace (ovládání)
18
5
Rádio

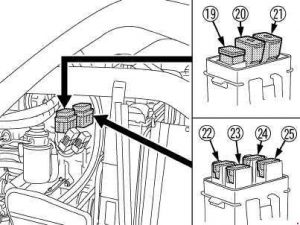

Kubota M6040 – schéma pojistkové skříňky
Číslo
Ampéry [A]
Popis
19
100
Načítání
20
50
Ohřívač vzduchu
21
50
Přední světlo, nouzová světla
22
30
Pracovní světlo, elektromagnet pro odpojení paliva
23
30
Spínač s klíčem
24
30
Elektrický tlakový odlitek
25
40
Klimatizace

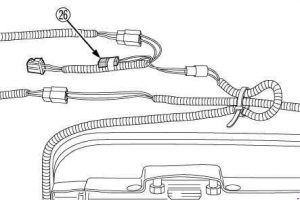

Kubota M6040 – schéma pojistkové skříňky
Číslo
Ampéry [A]
Popis
26
15
Židle s pneumatickým odpružením (pokud je přítomna)

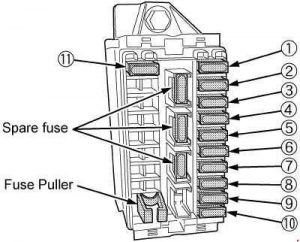

Kubota M6040 – schéma pojistkové skříňky
Číslo
Ampéry [A]
Popis
1
15
Pracovní světlo (pravé)
2
15
Pracovní světlo (levé)
3
5
Alternátor, motor, zapalovací svíčka
4
5
Panel měřidla, OPC
5
10
Aktivovat signál
6
15
Pomocné napájení
7
5
Měřidlo (záložní kopie)
8
20
Hlavní světlo, zadní lampa
9
15
Směrová světla (nebezpečí)
10
5
Relé startovacího motorku
11
10
Klakson

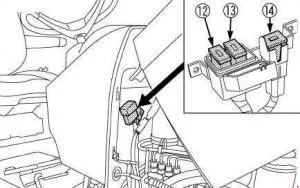

Kubota M6040 – schéma pojistkové skříňky
Číslo
Ampéry [A]
Spínač na klíč, přední světlo, nouzová světla
12
40
Spínač na klíč, přední světlo, nouzová světla
13
30
Elektromagnet pro odpojení paliva, pracovní světlo
14
50
Nabíjení, zapalovací svíčka
O Kubota M6040
Kubota M6040 je spolehlivý a výkonný traktor, který je oblíbený mezi farmáři a zemědělci. Tento model je známý svou robustní konstrukcí a efektivním výkonem, což ho činí ideálním pro různé zemědělské úkoly. Kubota M6040 je vybaven dieselovým motorem, který poskytuje dostatečný výkon a točivý moment pro náročné práce. Traktor je navržen tak, aby poskytoval pohodlí a jednoduchou ovladatelnost, což zvyšuje produktivitu při práci na poli. Jeho všestrannost a spolehlivost ho činí oblíbenou volbou mezi profesionály v zemědělství.
Tato stránka zobrazuje schéma pojistkové skříňky pro traktor Kubota M6040, která je nezbytná pro správnou údržbu a opravy. Pojistková skříňka se obvykle nachází v blízkosti sedadla řidiče nebo pod kapotou, což umožňuje snadný přístup při výměně pojistek. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost traktoru, proto je důležité mít přehled o jejím uspořádání a funkcích.
