Kubota BT602 – pojistková skříňka
Kubota BT602 – schéma pojistky

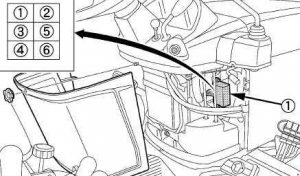

Pojistková skříňka
| Číslo | Ampéráž [A] | Popis |
| 1 | 15 | Elektromagnetický ventil |
| 2 | 15 | Havarijní světla |
| 3 | 15 | ACC |
| 4 | 20 | Pracovní světlo |
| 5 | 10 | Výstup stejnosměrného proudu |
| 6 | 10 | Časové relé |

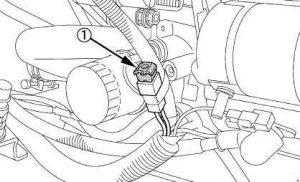

Pojistka se zpožděním
| Číslo | Ampéráž [A] | Popis |
| 1 | 50 | Kontroluje obvod na případné nesprávné připojení baterie |
O Kubota BT602 – pojistková skříňka ()
Kubota BT602 je kompaktní a výkonný model traktoru, který je oblíbený pro svou spolehlivost a efektivitu. Tento model je vybaven moderními technologiemi, které zajišťují optimální výkon a snadnou údržbu. Kubota BT602 je poháněn dieselovým motorem, který poskytuje dostatečný výkon pro různé zemědělské a průmyslové úkoly. Traktor je navržen tak, aby byl uživatelsky přívětivý, s ergonomickým designem kabiny a intuitivním ovládáním, což zvyšuje komfort při práci.
Schéma pojistkové skříňky Kubota BT602 – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro Kubota BT602, která je klíčová pro správnou údržbu a diagnostiku elektrických systémů traktoru. Pojistková skříňka je obvykle umístěna v blízkosti řídicího panelu nebo pod kapotou, což umožňuje snadný přístup při výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je navržena tak, aby byla přehledná a umožňovala rychlou identifikaci potřebných pojistek.
