Kubota U48-4 – pojistková skříňka

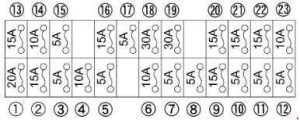

Kubota U48-4 – schéma pojistek
Pojistková skříňka
| Číslo | Ampéráž [A] | Popis |
| 1 | 20 | Paprsek kabiny |
| 2 | 15 | Pracovní světlo |
| 3 | 5 | Počítadlo kilometrů (+B) |
| 4 | 10 | Klakson |
| 5 | 5 | Vnitřní světlo vozidla |
| 6 | 10 | Alternátor |
| 7 | 5 | Relé kabiny |
| 8 | 5 | Měřicí přístroj (AC) |
| 9 | 15 | ECU (AC) |
| 10 | 5 | Palivové čerpadlo |
| 11 | 5 | Blokování páky |
| 12 | 5 | Startovací motor |
| 13 | 15 | Motor AI |
| 14 | 10 | Klakson SW |
| 15 | 5 | ECU (+B) |
| 16 | 15 | Světlomet s blikáním |
| 17 | 5 | Ovládání klimatizace (+B) |
| 18 | 10 | Zastavení motoru |
| 19 | 30 | Motor ventilátoru |
| 20 | 15 | Elektrická tlaková litina |
| 21 | 15 | Rádio (AC) |
| 22 | 15 | Stříkací systém na skla |
| 23 | 10 | Kompresor;
Ovládání klimatizace (AC). |
Pojistka se zpožděním
Pojistka se zpožděním slouží k ochraně elektrických obvodů. Pokud je pojistka spálená, zkontrolujte elektrické obvody na případné problémy a poté ji nahraďte novou pojistkou se zpožděním, která je kompatibilní.
| Číslo | Ampéráž [A] | Popis |
| A | — | — |
| B | 80 | Alternátor |
| C | 50 | Hlavní napájení |
| D | 50 | Relé zastavení motoru kabiny (motor ventilátoru) |
O Kubota U48-4 – pojistková skříňka ()
Kubota U48-4 je kompaktní minibagr, který je oblíbený pro svou všestrannost a spolehlivost. Tento model je ideální pro různé stavební a zemní práce, díky čemuž je oblíbený mezi profesionály ve stavebnictví. Kubota U48-4 je vybaven výkonným dieselovým motorem, který poskytuje dostatečný výkon pro náročné úkoly a zároveň je úsporný na spotřebu paliva. Jeho kompaktní rozměry umožňují jednoduchou manipulaci i v omezených prostorech, což z něj činí ideálního pomocníka na staveništích s omezeným prostorem.
Schéma pojistkové skříňky Kubota U48-4 – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro model Kubota U48-4, která je nezbytná pro správnou údržbu a opravy. Pojistková skříňka se obvykle nachází v blízkosti ovládacího panelu nebo pod kapotou, což umožňuje snadný přístup při výměně pojistek. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz stroje, a proto je důležité mít přehled o její konfiguraci.
