Kubota M8540 – pojistková skříňka
Kubota M8540 – schéma pojistkové skříňky

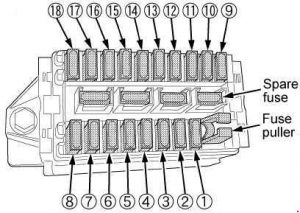

Pojistková skříňka
| Číslo | Ampéry [A] | Popis |
| 1 | 5 | Relé startovacího motoru |
| 2 | 15 | Pomocné sedadlo s pneumatickým odpružením (pokud je přítomno) |
| 3 | 15 | Pracovní světlo (vpředu, na boku) |
| 4 | 10 | Klimatizace (kompresor) |
| 5 | 30 | Klimatizace (motor ventilátoru) |
| 6 | 15 | Zapalovač |
| 7 | 15 | Pracovní světlo (vpředu) |
| 8 | 15 | Pracovní světlo (zezadu) |
| 9 | 20 | Rezervní pojistka |
| 10 | 20 | Směrová světla (výstražná) |
| 11 | 20 | Hlavní světlo, zadní světlo |
| 12 | 10 | Měřicí panel;
Rádio (záložní); Klakson. |
| 13 | 10 | Směrová světla;
Brzdové světlo. |
| 14 | 5 | Panel měření;
OPC. |
| 15 | 5 | Alternátor;
Motor; Ohřívač. |
| 16 | 15 | Stěrač |
| 17 | 5 | Klimatizace (ovládání) |
| 18 | 5 | Rádio |
| Číslo | Ampéry [A] | Popis |
| 19 | 100 | Nabíjení |
| 20 | 50 | Ohřívač vzduchu |
| 21 | 50 | Přední blikačka, výstražná |
| 22 | 30 | Pracovní světlo, elektromagnet přerušení paliva |
| 23 | 30 | Spínač na klíč |
| 24 | 30 | Elektrické zásuvky |
| 25 | 40 | Klimatizace |

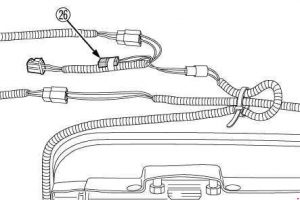

| Číslo | Ampéry [A] | Popis |
| 26 | 15 | Sedačka s pneumatickým odpružením (pokud je přítomna) |

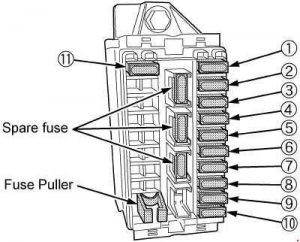

| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Pracovní světlo (pravé) |
| 2 | 15 | Pracovní světlo (levé) |
| 3 | 5 | Alternátor, motor, zapalovací svíčka |
| 4 | 5 | Panel měřidel, OPC |
| 5 | 10 | Aktivovat signál |
| 6 | 15 | Pomocné napájení |
| 7 | 5 | Měřidlo (záložní) |
| 8 | 20 | Hlavní světlo, zadní lampa |
| 9 | 15 | Směrová světla (výstražná) |
| 10 | 5 | Relé startovacího motoru |
| 11 | 10 | Klakson |

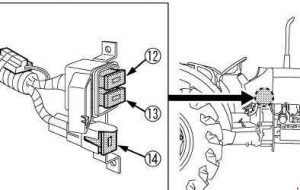

| Číslo | Ampéry [A] | Popis |
| 12 | 40 | Spínač na klíč, přední světlo, výstražná světla |
| 13 | 30 | Elektromagnet pro přerušení paliva, pracovní světlo |
| 14 | 50 | Nabíjení, zapalovací svíčka |
O Kubota M8540
Kubota M8540 je robustní a spolehlivý traktor, který je oblíbený mezi zemědělci pro svou všestrannost a výkon. Tento model je vybaven výkonným dieselovým motorem, který poskytuje dostatečný výkon pro širokou škálu zemědělských úkolů. Traktor je navržen tak, aby zvládal náročné podmínky a poskytoval vysokou úroveň komfortu pro operátora. Kubota M8540 nabízí různé možnosti převodovky a hydrauliky, což umožňuje přizpůsobit jej specifickým potřebám uživatele. Jeho robustní konstrukce a moderní technologie zaručují dlouhou životnost a efektivní provoz.
Schéma pojistkové skříňky Kubota M8540
Tato stránka zobrazuje schéma pojistkové skříňky pro Kubota M8540, která je nezbytná pro správnou údržbu a opravy. Pojistková skříňka je obvykle umístěna v blízkosti sedadla operátora nebo v motorovém prostoru, což umožňuje snadný přístup při kontrole a výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost traktoru.
