Citroen Jumper 230/244 (1994-2006) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Citroën Jumper 230/244 1994‑2006, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Obsah

Citroen Jumper – schéma hlavní pojistkové skříňky

Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

V kabině

Hlavní pojistková skříňka se nachází na straně řidiče za krytem přístrojové desky.

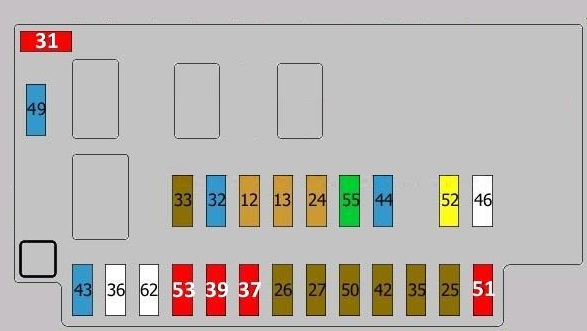

Hlavní pojistková skříňka za krytem přístrojové desky na straně řidiče.

Číslo	Popis	Ampéráž [A]
12	Světlo na pravé straně	5
12	Pravé zadní světlo	5
13	Světlo na levé straně	5
13	Levé zadní světlo	5
24	Světlo registrační značky	5
	Signální lampa, obrysová světla
	Osvětlení, přístrojové desky
25	Audio systém	7,5
26	Brzdová světla	7,5
27	Elektrické zrcátko	7,5
	Tempomat
	Telefon
	Tachograf
	Dálkové ovládání
	Alarm
31	Spínač ovládání osvětlení	10
32	Audio systém	15
33	Mlhová světla	7,5
35	Ovládání elektrického okna	7,5
37	Osvětlení přístrojové desky	10
39	Vnitřní osvětlení	10
39	Diagnostický konektor	10
42	Řídicí jednotka ABS	7,5
43	Přední stěrač	15
44	Zapalovač cigaret	15
49	Stěrač světlometů	15
50	Řídicí jednotka airbagu	7,5
51	NOT	10
52	Napájení 12V	20
53	Směrová světla	10
	Alarm
	Osvětlení přístrojové desky
55	Ventilátor, stacionární topení	30
55	Přídavné topení	30

Číslo	Popis	Ampéráž [A]
12	Světlo na pravé straně	5
12	Pravé zadní světlo	5
13	Světlo na levé straně	5
13	Levé zadní světlo	5
24	Světlo registrační značky	5
	Signální žárovka, obrysová světla
	Osvětlení, přístrojové panely
25	Audio systém	7,5
26	Brzdová světla	7,5
27	Elektrické zrcátko	7,5
	Tempomat
	Telefon
	Tachograf
	Dálkové ovládání
	Alarm
31	Spínač ovládání osvětlení	10
32	Audio systém	15
33	Mlhová světla	7,5
35	Ovládání elektrického okna	7,5
37	Osvětlení přístrojové desky	10
39	Vnitřní osvětlení	10
39	Diagnostický konektor	10
42	Řídicí jednotka ABS	7,5
43	Přední ostřikovač skla	15
44	Zapalovač cigaret	15
49	Ostřikovač světlometů	15
50	Řídicí jednotka airbagu	7,5
51	NOT	10
52	Napájení 12V	20
53	Směrová světla	10
	Alarm
	Osvětlení přístrojové desky
55	Ventilátor, stacionární topení	30
55	Přídavné topení	30

Leggere Citroen Xsara Picasso (1999-2008) – baterie

Dodatečný modul se nachází na straně spolujezdce pod přístrojovou deskou.

Dodatečný modul pojistek pod přístrojovou deskou na straně spolujezdce.

Číslo	Popis	Ampéráž [A]
34	Tachograf	10
	Telefon
	Alarm
	Dálkové ovládání
38	Centrální zamykání	20
40	Vyhřívané zadní sklo, pravá strana	15
41	Vyhřívané zrcátko	10
45	Vyhřívaná sedadla	15
47	Elektrické přední okno na levé straně	20
48	Elektrické přední okno na pravé straně	20
54	Vyhřívané zadní sklo, levá strana	15
56	Přídavná klimatizace	30
57	Ventilátor, stacionární topení	15
58	Programátor přídavného topení	5
59	Police (dodávka)	15
60	Alarm	10
61	Přídavné topení	20
63	Speciální vybavení	30
64	Speciální vybavení	20
65	Konektor příslušenství	10

Číslo	Popis	Ampéráž [A]
34	Tachograf	10
	Telefon
	Alarm
	Dálkové ovládání
38	Centrální zamykání	20
40	Vyhřívané zadní sklo, pravá strana	15
41	Vyhřívané zpětné zrcátko	10
45	Vyhřívaná sedadla	15
47	Elektrické přední okno na levé straně	20
48	Elektrické přední okno na pravé straně	20
54	Vyhřívané zadní sklo, levá strana	15
56	Přídavná klimatizace	30
57	Ventilátor, stacionární topení	15
58	Programátor přídavného topení	5
59	Police (dodávka)	15
60	Alarm	10
61	Přídavné topení	20
63	Speciální vybavení	30
64	Speciální vybavení	20
65	Konektor příslušenství	10

Motorový prostor

Umístění pojistkové skříňky v motorovém prostoru vozidla.

Číslo	Popis	Ampéráž [A]
1	Neznámé	60
2	Neznámé	50
3	Neznámé	30
4	Neznámé	50
5	Neznámé	30
6	Neznámé	70
7	Neznámé	70
8	Neznámé	30
9	Světlomety mlhových světel přední	15
10	Systém varování	15
10	Ovládání na volantu	15
11	Řídicí jednotka motoru	10
11	Elektronika motoru	10
14	Pravé potkávací světlo	10
15	Levé potkávací světlo	10
16	Nevyužité	7,5
17	Řídicí jednotka motoru	7,5
17	Elektronika motoru	7,5
18	Řídicí jednotka motoru	7,5
18	Elektronika motoru	7,5
19	Kompresor	7,5
20	PTC	30
21	Pojistka palivového čerpadla	15
22	Nevyužité	20
23	Jednotka automatického nabíjení	10
24	Jednotka automatického řízení převodovky	15
30	Světlomety dálkových světel	15

Leggere Citroen C1 (2005-2016) – pojistková skříňka

Číslo	Popis	Ampéráž [A]
1	Neznámé	60
2	Neznámé	50
3	Neznámé	30
4	Neznámé	50
5	Neznámé	30
6	Neznámé	70
7	Neznámé	70
8	Neznámé	30
9	Světlomety mlhová světla přední	15
10	Systém varování	15
10	Ovládání na volantu	15
11	Řídicí jednotka motoru	10
11	Elektronika motoru	10
14	Pravé potkávací světlo	10
15	Levé potkávací světlo	10
16	Nepoužívá se	7,5
17	Řídicí jednotka motoru	7,5
17	Elektronika motoru	7,5
18	Řídicí jednotka motoru	7,5
18	Elektronika motoru	7,5
19	Kompresor	7,5
20	PTC	30
21	Pojistka palivového čerpadla	15
22	Nepoužívá se	20
23	Jednotka automatického nabíjení	10
24	Jednotka automatického ovládání převodovky	15
30	Světlomety dálkové	15

Tento blok obsahuje i moduly relé:
1 – světlomet;
2 – akustický signál;
3 – elektromagnetická spojka kompresoru klimatizace;
4 – elektrický motor ventilátoru topení;
5 – systémy řízení motoru;
6 – palivové čerpadlo;
7 – mlhová světla;
8 – čerpadlo předního ostřikovače skla;
9 – stěrač / ostřikovač světlometů.

O Citroen Jumper 230/244 (1994-2006)

Citroen Jumper 230/244, vyráběný v letech 1994 až 2006, je populární užitkový automobil, který se vyznačuje robustností a spolehlivostí. Tento model byl navržen tak, aby vyhovoval potřebám malých a středních podnikatelů, kteří potřebují spolehlivé vozidlo pro přepravu zboží. Citroen Jumper nabízel různé možnosti motorů, včetně dieselových variant, které byly známé svou úsporností a výkonem. Díky prostornému interiéru a variabilním možnostem uspořádání sedadel se tento model stal oblíbeným i mezi řemeslníky a dodavateli.

Schéma pojistkové skříňky Citroen Jumper 230/244

Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen Jumper 230/244, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v prostoru pod palubní deskou nebo v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o její konfiguraci a funkci.
