Kubota B3150, B3150SU – pojistková skříňka
Kubota B3150, B3150SU – schéma pojistek
Pojistková skříňka

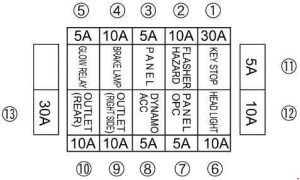

ROPS
KABINA
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Typ kabiny: výstup (zadní) |
| 30 | Typ konstrukce ROPS: Klíč Stop | |
| 2 | 10 | Typ kabiny: výstup (přední) |
| 10 | Typ konstrukce ROPS: blikač/nouzový | |
| 3 | 15 | Typ kabiny: světlomet/klakson |
| 5 | Typ konstrukce ROPS: Panel | |
| 4 | 15 | Typ kabiny: blikač/nebezpečí |
| 10 | Typ konstrukce ROPS: Brzdové světlo | |
| 5 | 5 | Typ kabiny: Panel Typ ROPS: Relé žhavení |
| 6 | 15 | Typ kabiny: stěrač |
| 10 | Typ konstrukce ROPS: Hlavní světlo | |
| 7 | 7,5 | Typ kabiny: Klimatizace |
| 5 | Typ ROPS: Panel / OPC | |
| 8 | 5 | Typ kabiny: Rádio Typ ROPS: Dynamo/relé ACC |
| 9 | 10 | Typ kabiny: brzdové světlo Typ ROPS: výstup (pravá strana) |
| 10 | 5 | Typ kabiny: Panel / OPC |
| 10 | Typ ROPS: výstup (zadní) | |
| 11 | 10 | Typ kabiny: alternátor/relé ACC |
| 5 | Typ ROPS: pojistka rezervy | |
| 12 | 5 | Typ kabiny: relé žhavení |
| 10 | Typ ROPS: pojistka rezervy | |
| 13 | 20 | Typ kabiny: Odvlhčovač |
| 30 | Typ ROPS: pojistka rezervy | |
| 14 | 15 | Typ kabiny: Rádio/oslňující světla |
| 15 | 20 | Typ kabiny: Ventilátor klimatizace |
| 16 | 20 | Typ kabiny: Pracovní světlo |
| 17 | 10 | Typ kabiny: pojistka rezervy |
| 18 | 5 | Typ kabiny: pojistka rezervy |
| 19 | 15 | Typ kabiny: pojistka rezervy |
| 20 | 20 | Typ kabiny: pojistka rezervy |

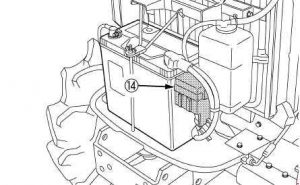

Pojistka se zpožděním
Typ konstrukce ROPS
Typ kabina

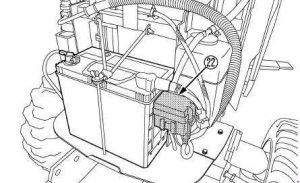

Pojistka na klíč (typ kabina)
| Číslo | Ampéráž [A] | Popis |
| 21 | 30 | Přerušení klíče |
O Kubota B3150, B3150SU – pojistková skříňka ()
Traktor Kubota B3150 a jeho varianta B3150SU jsou oblíbené modely v kategorii kompaktních traktorů, které nabízejí výbornou kombinaci výkonu a všestrannosti. Tyto modely jsou vybaveny dieselovým motorem, který poskytuje spolehlivý výkon pro různé zemědělské a zahradní práce. Kubota B3150 je známá svou robustní konstrukcí a jednoduchou ovladatelností, což ji činí ideální volbou pro farmáře a zahrádkáře. Model B3150SU je variantou s několika úpravami, které zvyšují jeho efektivitu a přizpůsobivost pro specifické úkoly.
Schéma pojistkové skříňky Kubota B3150, B3150SU – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Kubota B3150 a B3150SU, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem traktoru. Pojistková skříňka se obvykle nachází v blízkosti ovládacího panelu nebo pod kapotou traktoru. Schémata na této stránce detailně zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a efektivitu traktoru, proto je důležité mít přehled o její konfiguraci a funkci.
