Kubota L3240, L3540, L4240, L5740 – pojistková skříňka
Kubota L3240, L3540, L4240, L5740 – schéma pojistkové skříňky
Pojistková skříňka
ROPS
KABINA
| Číslo | Ampéráž [A] | Popis |
| 1 | 7,5 | Alternátor |
| 3 | 15 | ROPS: Světla pro nouzové použití |
| 20 | KABINA: Světla pro nouzové použití | |
| 4 | 5 | Deska |
| 5 | 5 | Kontrolér T/M 1 |
| 6 | 10 | ROPS: Pracovní světlo |
| 15 | KABINA: Pracovní světlo | |
| 7 | 5 | ROPS: spínač brzdových světel |
| 8 | 10 | Kontrolér T/M 2 |
| ROPS, MT: kontrolér OPC | ||
| 9 | 5 | Fermata klíč |
| 10 | 30 | Relé startovacího motoru |
| 11 | 10 | KABINA: Lampa s kupolí |
| 12 | 20 | KABINA: Ventilátor klimatizace |
| 13 | 5 | KABINA: Radiomagnetofon |
| 14 | 20 | KABINA: Zapalovač |
| 15 | 7,5 | KABINA: Kompresor klimatizace |
| 16 | 30 | KABINA: Stěrač |
| 17 | 15 | KABINA: Směrovky |
| 18 | 30 | KABINA: Odmlžovač |
| Číslo | Ampéráž [A] | Popis |

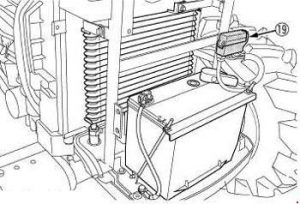

| 19 | Kontroluje obvod pro nesprávnou baterii |
O Kubota L3240, L3540, L4240, L5740 – pojistková skříňka ()
Modely Kubota L3240, L3540, L4240 a L5740 jsou součástí populární série traktorů, které jsou známé svou spolehlivostí a výkonností. Tyto traktory jsou vybaveny různými motory, které nabízejí různé výkonové možnosti, čímž se přizpůsobují potřebám různých uživatelů. Jsou ideální pro zemědělské práce, terénní úpravy a další úkoly, které vyžadují silný a odolný stroj. Díky robustní konstrukci a moderním technologiím jsou tyto modely oblíbené mezi profesionály i amatéry.
Schéma pojistkové skříňky Kubota L3240, L3540, L4240, L5740 – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Kubota L3240, L3540, L4240 a L5740. Pojistková skříňka je obvykle umístěna v blízkosti ovládacího panelu nebo pod kapotou traktoru, což umožňuje jednoduchý přístup při výměně pojistek. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz traktoru.
